47 钣金盒子逆向设计

作者:金老师 发布时间:2018-09-21 浏览: 清晰度: 超清

打包下载全部课程  申请老师一对一服务

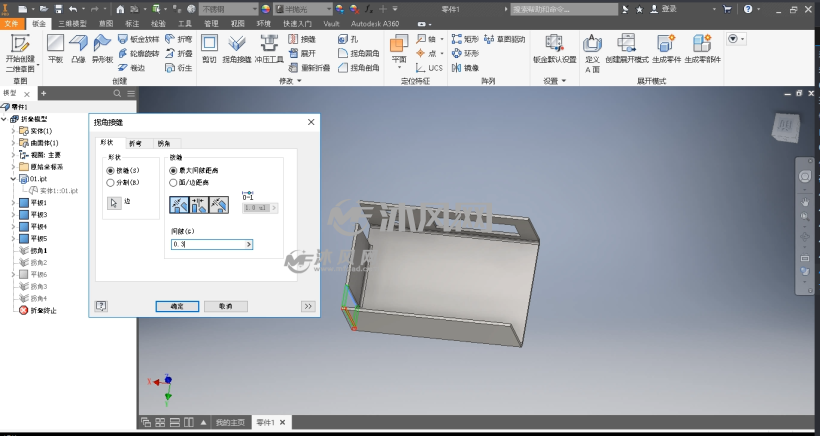

今天继续为大家讲解的是钣金盒子的建模过程,接下来我们反观一下,会觉得这个盒子的缝隙会有点大,那么我们会有两种方法来降低这个缝隙,第一种我们将拐角的接缝方式做一个更改。首先,选择一个拐角,点击拐角接缝,将其缝隙变小;

拐角接缝

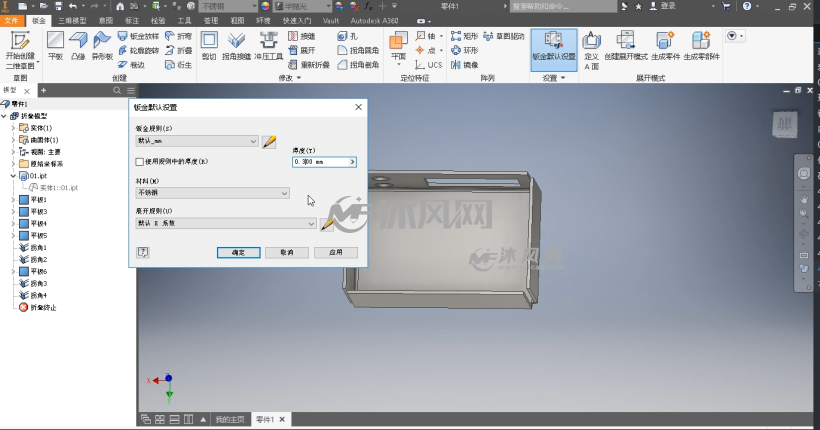

另一种方式则是将其壁厚整个进行一个更改;

更改壁厚

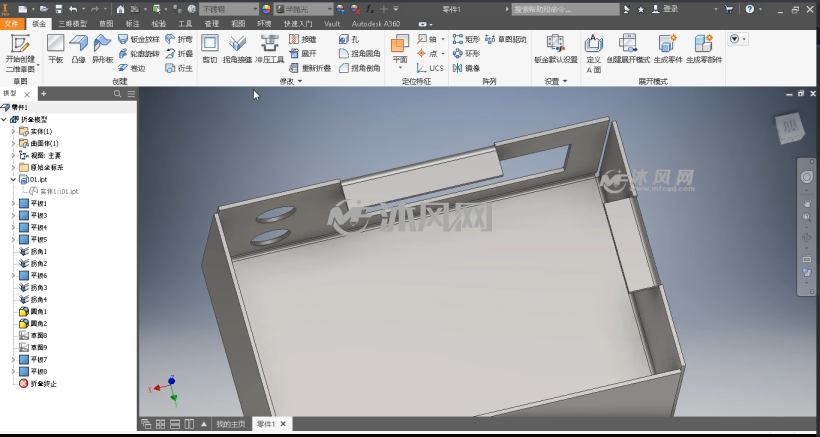

接下来,将模型创建两个平板;

平板

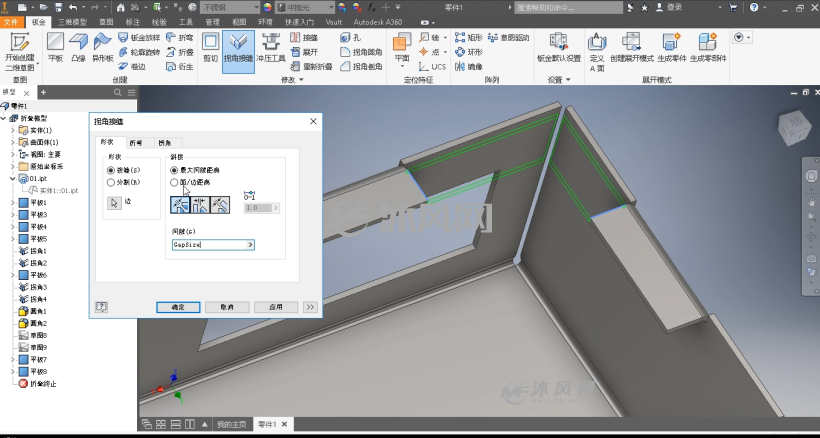

其次,将两个平板做一个连接,选择拐角接缝的方式;

拐角接缝2

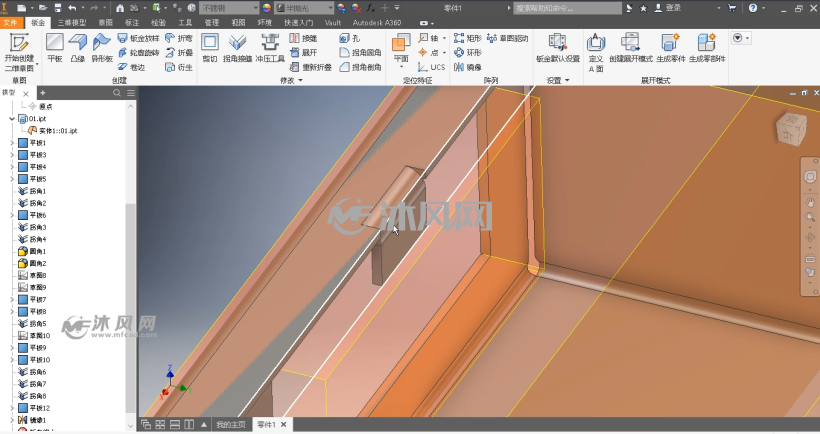

接下来,将模型做一个下延;

下延

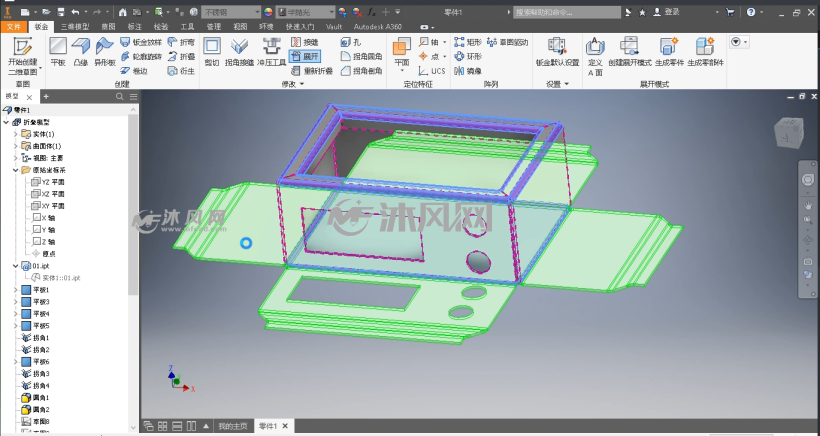

然后,将其展开预览;

展开

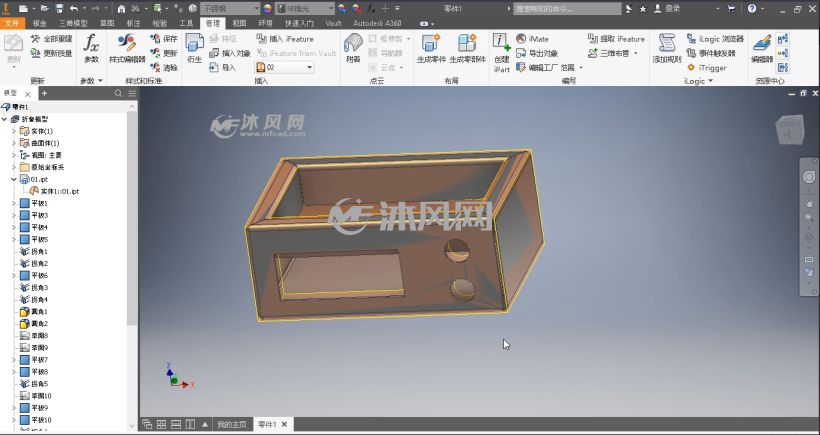

最后,创建完成。

完成

如要了解详细内容,请观看全套视频教程!
