48例装配环境中的钣金设计

作者:金老师 发布时间:2018-09-25 浏览: 清晰度: 超清

打包下载全部课程  申请老师一对一服务

今天为大家讲解的是钣金模块钣金高级实例装配环境中的钣金设计,由于钣金一般都是薄壁文件,故主要用来做一个产品的外壳,其余产品包覆的一个零件。接下来我们就在装配过程中设计一个钣金件。

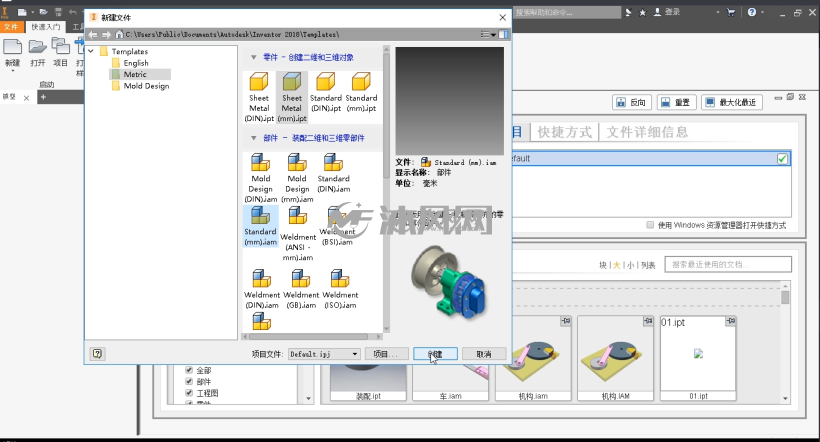

首先,新建一个装配体的零件;

生成装配图零件

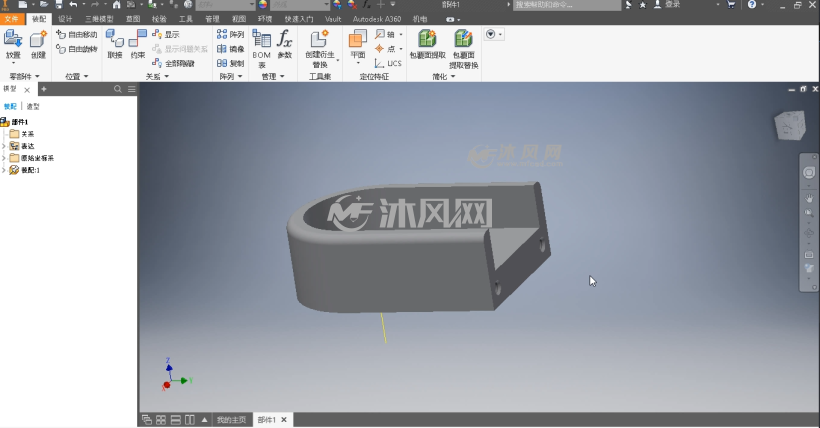

接下来,将新建的零件的打开;

零件打开

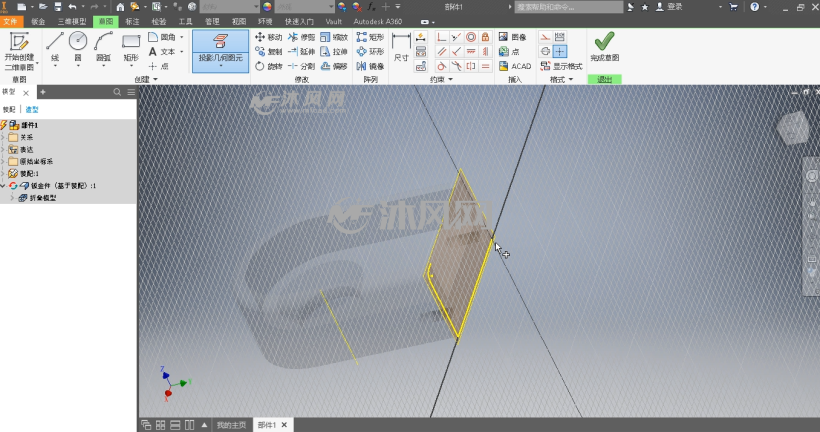

其次,创建草图并用投影几何图元将关键的线条标记出来;

草图

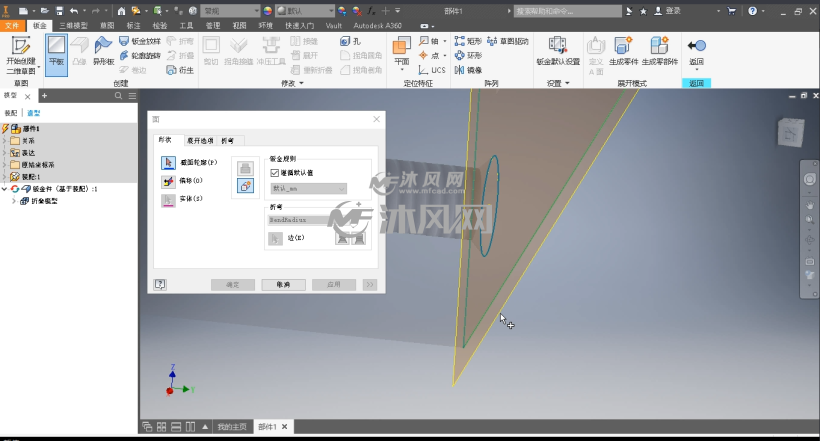

接下来,点击平板按钮,生成平板件;

平板生成钣金

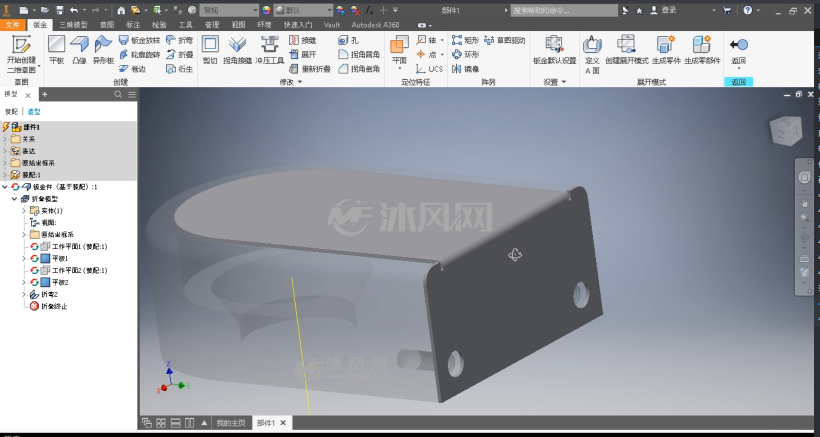

然后,生成钣金覆盖件;

钣金覆盖件

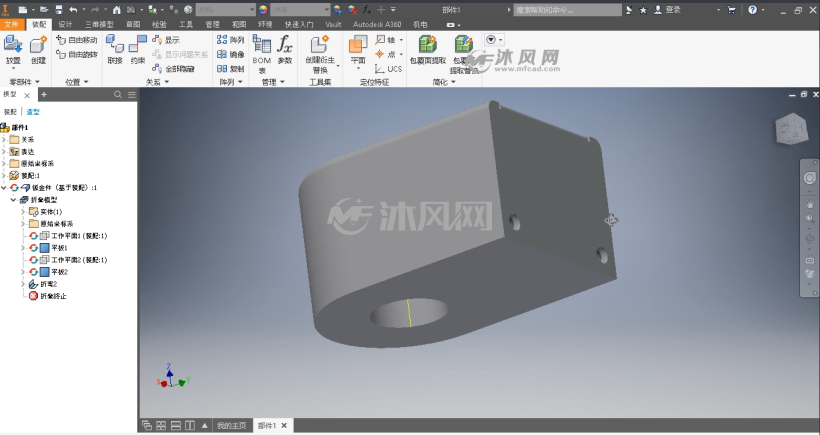

最后,创建完成。

完成





如要了解详细内容,请观看全套视频教程!
