49 钣金管路设计

作者:金老师 发布时间:2018-09-25 浏览: 清晰度: 超清

打包下载全部课程  申请老师一对一服务

今天继续为大家讲解的是钣金模块钣金高级实例钣金管路设计1,主要讲的是钣金管路的设计。

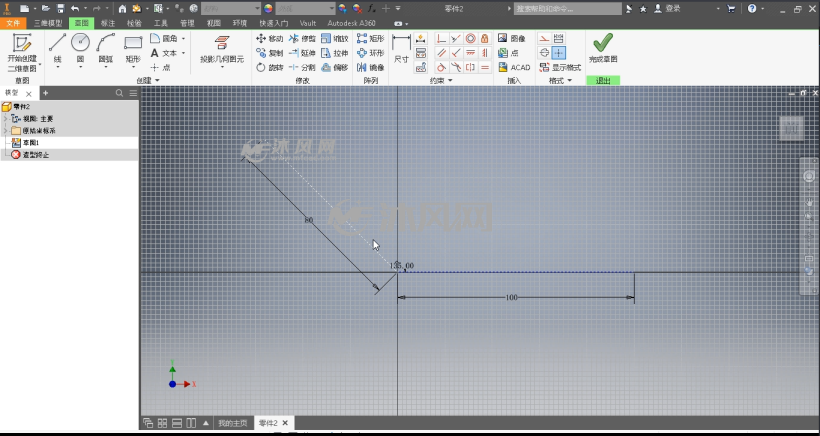

首先,制作管路的框架,创建二维草图,画出管路的中心线;

中心线

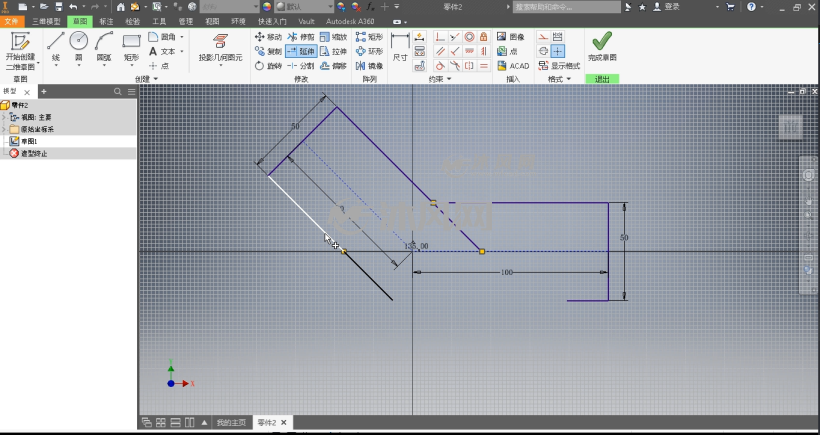

接下来,创建管路外壁;

管路外壁

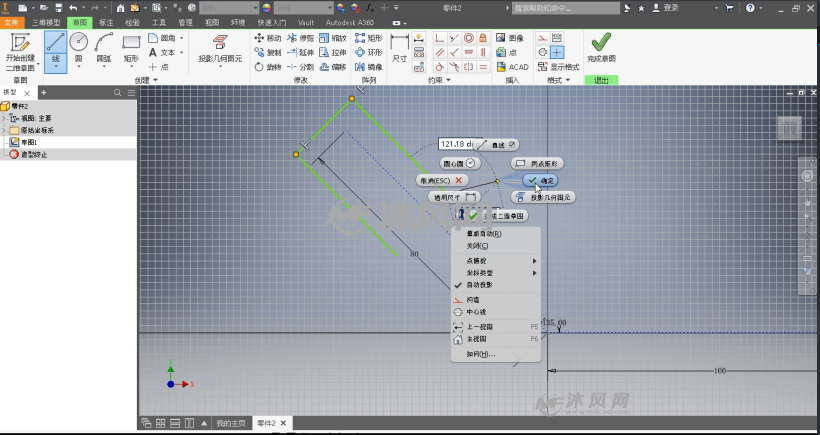

其次,利用延伸方法将线路连接起来;

线路连接

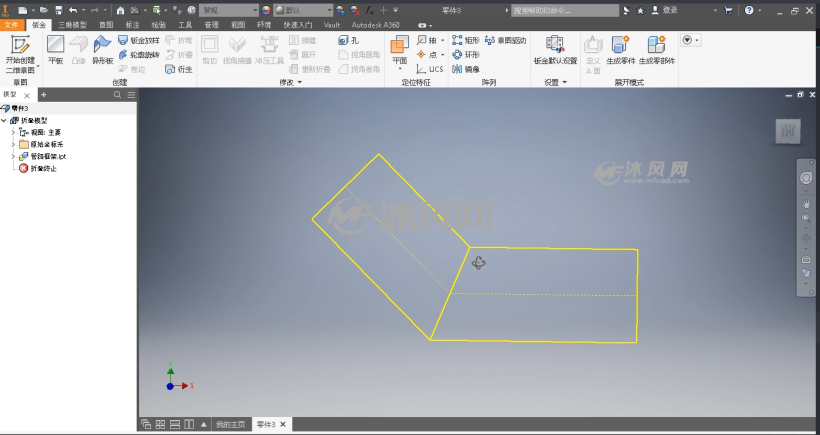

最后,创建完成。

完成



如要了解详细内容,请观看全套视频教程!
