50 通过旋转创建钣金管路

作者:金老师 发布时间:2018-09-25 浏览: 清晰度: 超清

打包下载全部课程  申请老师一对一服务

今天继续为大家讲解的是钣金模块钣金高级实例钣金管路设计2,主要讲的是钣金管路的设计。

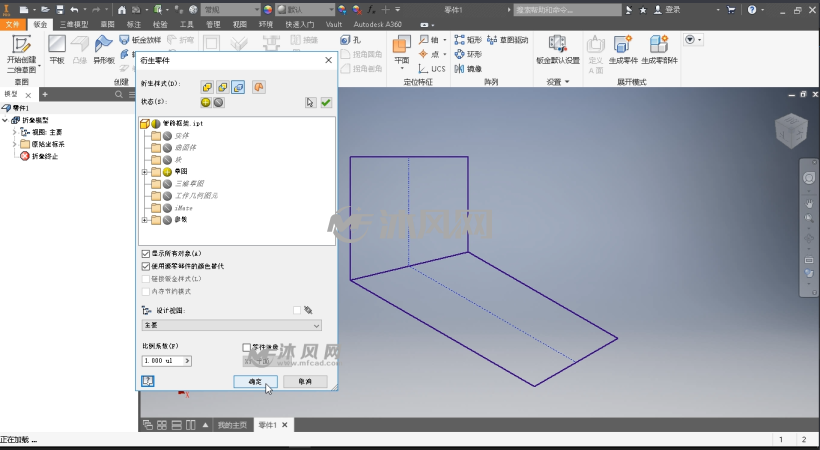

首先,利用衍生方法将上期绘制的钣金管路的框架打开;

打开框架

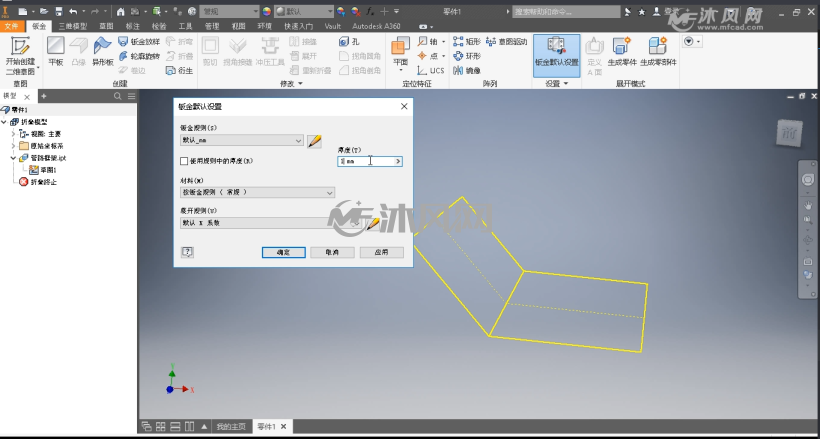

其次,进行钣金默认设置,将壁厚改为1mm;

钣金设置

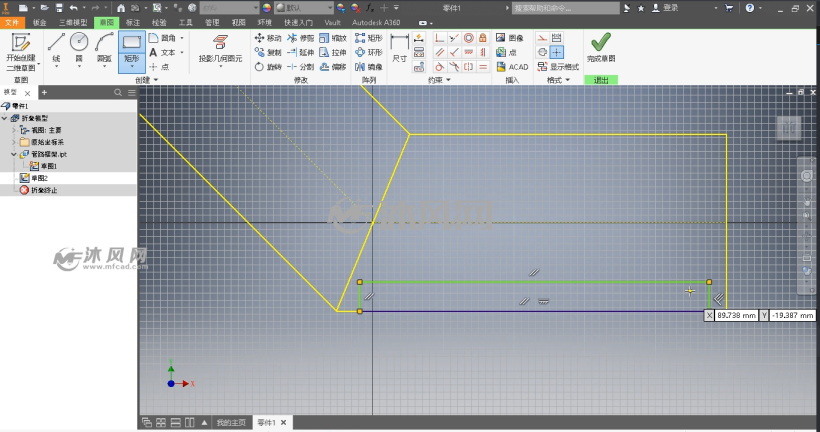

接下来,在此位置做一个矩形;

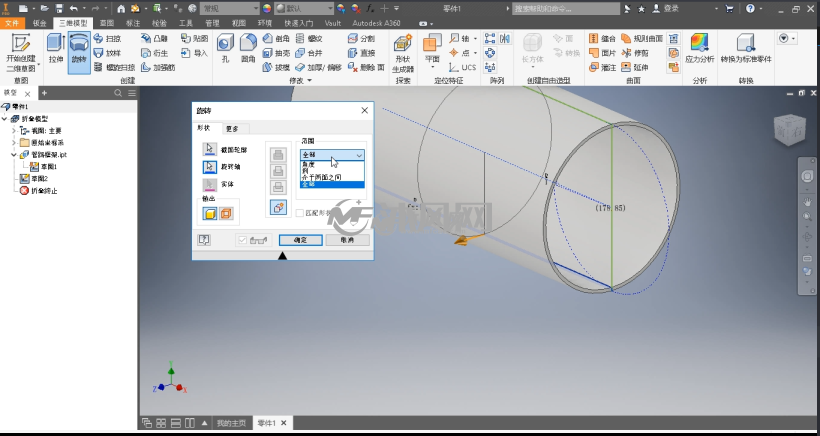

然后,选中将其旋转;

选中将其旋转

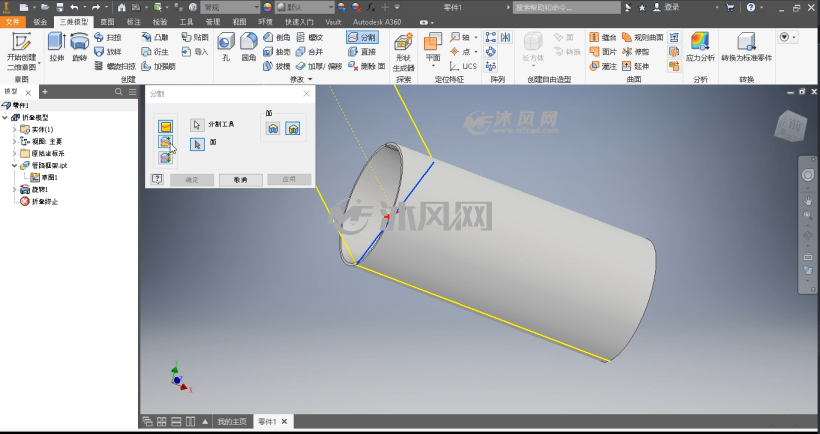

然后,将多余部分进行切除;

切除

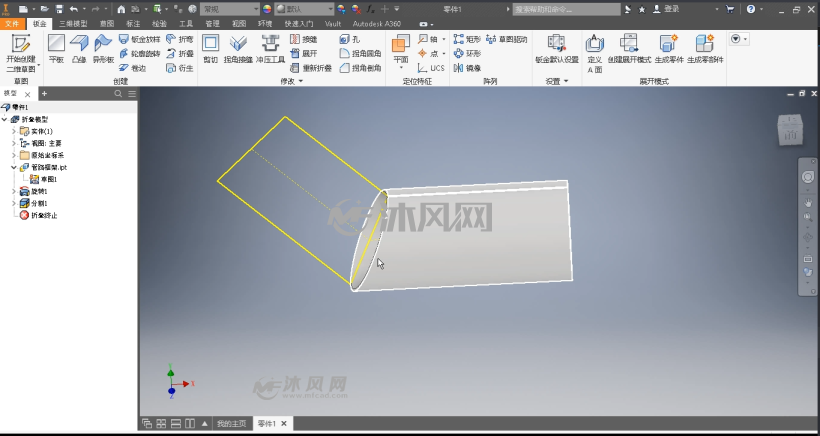

最后,创建完成。

完成

如要了解详细内容,请观看全套视频教程!
