54 天圆地方曲面的创建

作者:金老师 发布时间:2019-01-10 浏览: 清晰度: 超清

打包下载全部课程  申请老师一对一服务

这节课我们来继续天圆地方的例子,底部的长方形的草绘已经完成。下面我们要来创建上方的,类似圆形的草图。底部的四个角上,是个多边形的接口,那么上面的,我们也要把四个角上,做成多边形的效果。

我们先通过偏移现有面,创建出一个基准面。

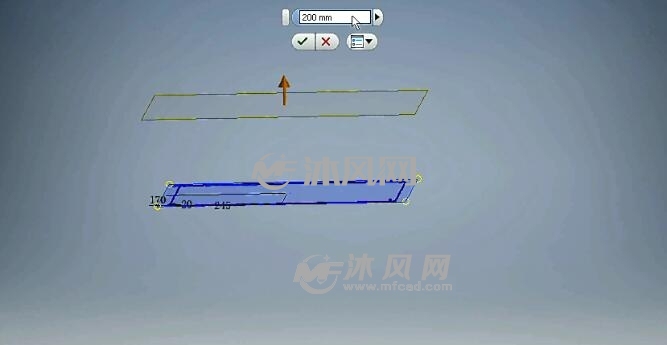

创建基准面


然后我们在面上绘制草图。我们先创建一个多边形,先绘制出多边形对应的外接圆,约束好位置和尺寸后,再来绘制多边形。圆形应给被分成四部分,且每个部分的角落上,都应该是有八条直线组成的。所以我们直接做一个正32边形。删掉外部的圆。

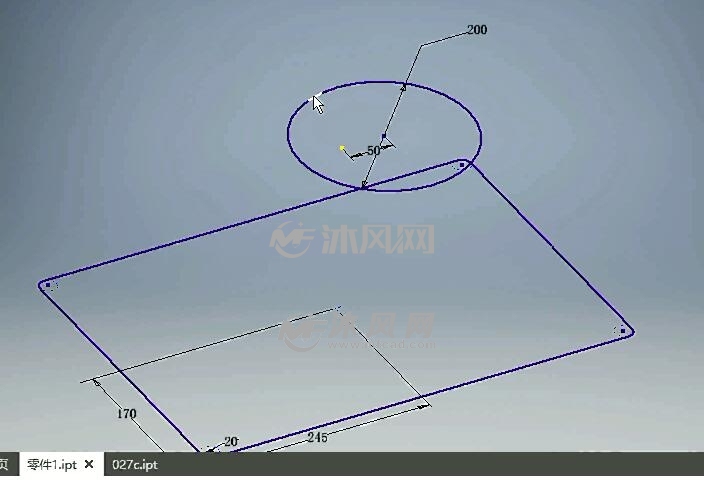

创建顶部截面


我们先根据目前的草图,尝试一下做放样,因为截面的对应点比较多,对应起来容易出错,所以我们可以一部分一部分的做,先做角落上的八条边,通过再次创建草图的方法,提取四个角上的部分对象。完成后单独进行放样。效果如下:

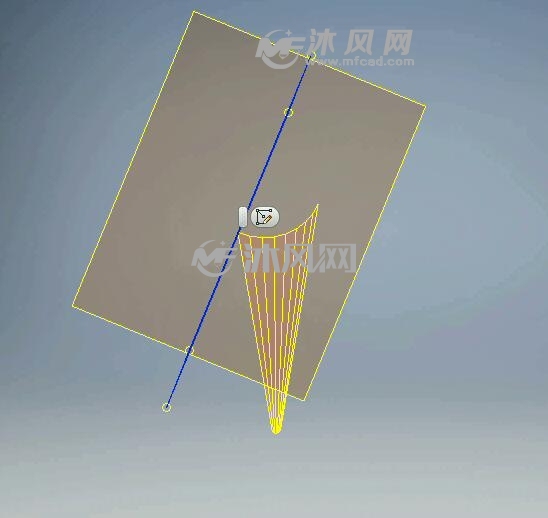

部分单独放样的效果


将做好的曲面进行镜像,获取四个角落上的曲面部分。然后通过三维草图的方式,链接角点,然后使用面片的方式,补上中间的面。

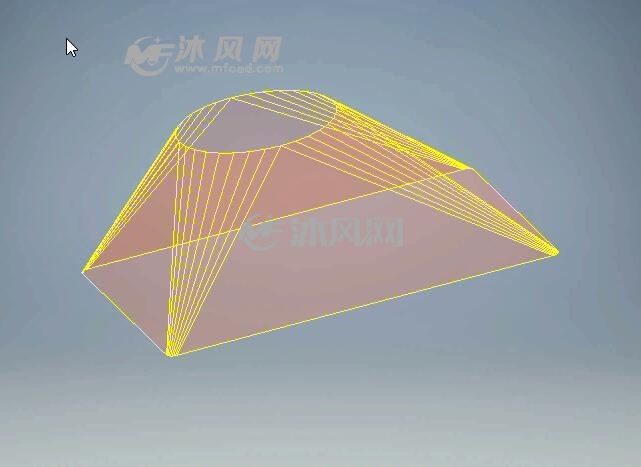

曲面效果预览


如要了解详细内容,请观看全套视频教程!
