70绘制自行车座椅三维曲线

作者:金老师 发布时间:2018-12-25 浏览: 清晰度: 超清

打包下载全部课程  申请老师一对一服务

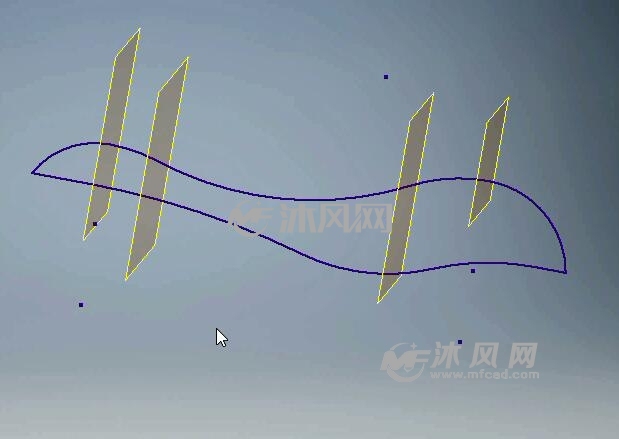

上节课我们完成了座椅正中间横截面的草绘,接下来我们先创建几个基准面,点击平行于平面且通过点,创建基准面,使用这种方法,创建出四个基准平面。

创建基准平面

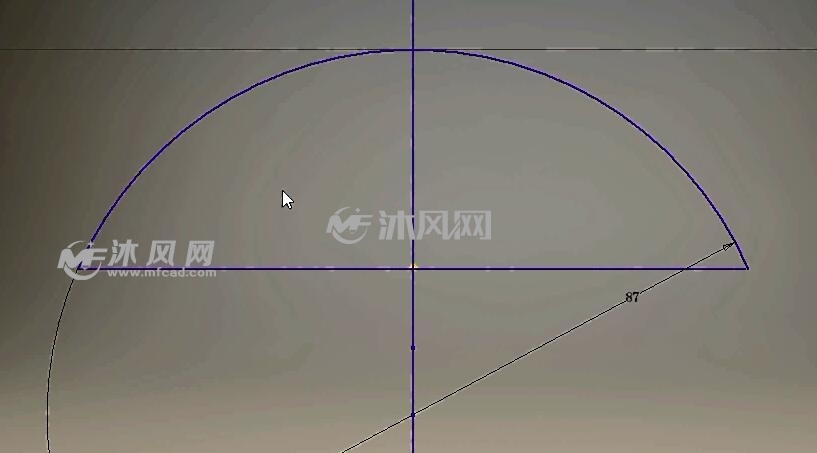

接下来我们开始创建二维草图,在创建之前我们先做几个交点,先找到基准平面与之前草绘的交点。然后我们投影几个关键的点,然后绘制直线和圆弧。

创建二维草图


采用同样的方法,在底面上进行草绘。显示出底面后,创建二维草图,我们点击投影几何图元,投影关键点之后,创建圆弧,并标注尺寸,然后绘制连续的相切圆弧,完成一半后进行镜像。

创建底面草图

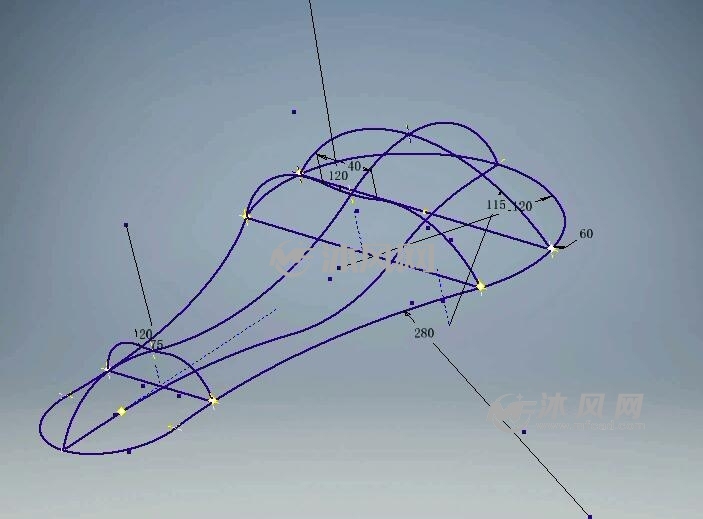

继续在我们此前创建的其他几个基准面上创建草图,方法与第2步类似,完成后可以看到座椅的整个骨架的轮廓,如下图所示:

座椅骨架轮廓


如要了解详细内容,请观看全套视频教程!
