89小猪佩奇手臂的建模

作者:金老师 发布时间:2018-12-29 浏览: 清晰度: 超清

打包下载全部课程  申请老师一对一服务

这节课我们来完成一下小猪佩奇两侧的手臂。由于手臂比较细长,基本上我们是会采用扫掠的方式进行创建,首先我们来创建二维草图,我们使用之前创建的一个平面作为草绘平面。我们来使用样条曲线控制顶点的方式来创建样条曲线,作为扫描路径。

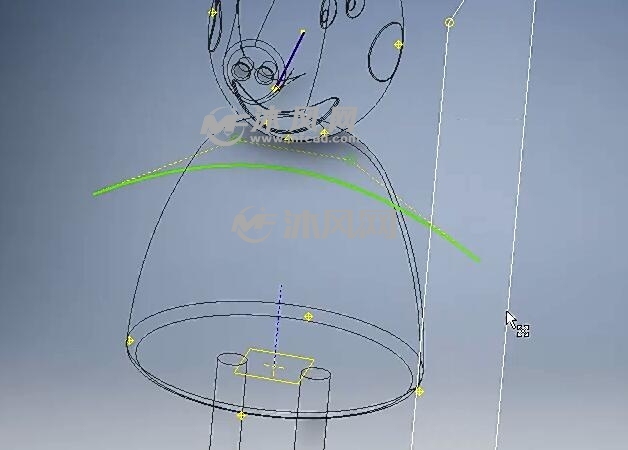

创建控制点样条曲线

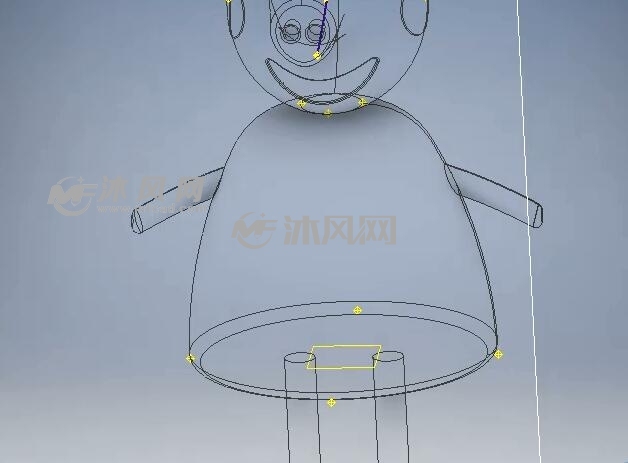

然后我们在创建一个平面,来绘制扫描界面,截面直接绘制一个圆形就可以了,注意位置的约束。完成后我们进行扫描,创建出手臂实体,然后做一个倒圆角。

小猪佩奇的手臂



接下来我们在中间的平面,依旧是创建样条线,作为扫描路径,然后使用圆作为扫描界面,创建出两侧手指,然后再次创建中间的手指,也是先创建基准平面,然后创建草图,再使用扫描来获得。完成三根手指猴的效果如下:

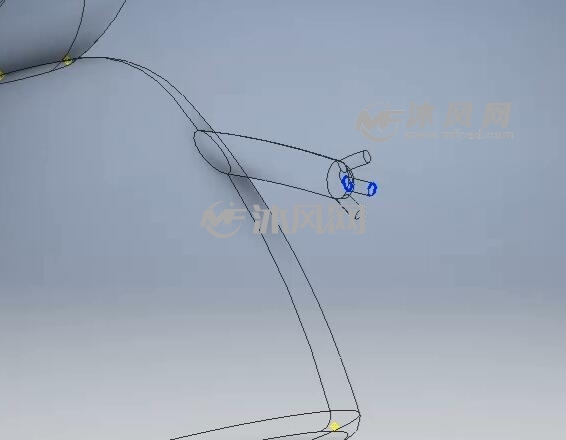

小猪佩奇手指创建

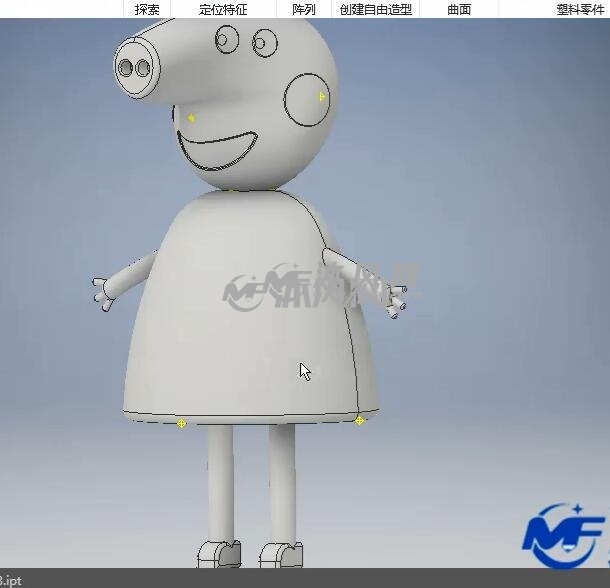

对手指进行倒圆角,然后将手指镜像到另外一侧,完成后效果如下:

完成手指后的效果


如要了解详细内容,请观看全套视频教程。
