水滴艺术品模型教程

作者:丁适鑫   发布时间:2019-05-31 浏览:175 所需积分: 免费

丁适鑫

概述:

本次带来水滴艺术品的模型设计,过程不用到曲面命令,但涉及到很多曲面知识,欢迎阅读分享。

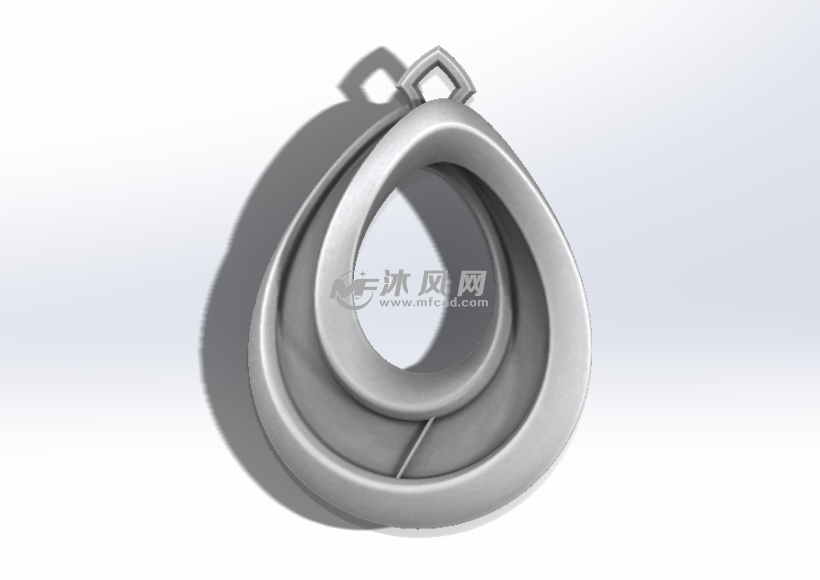

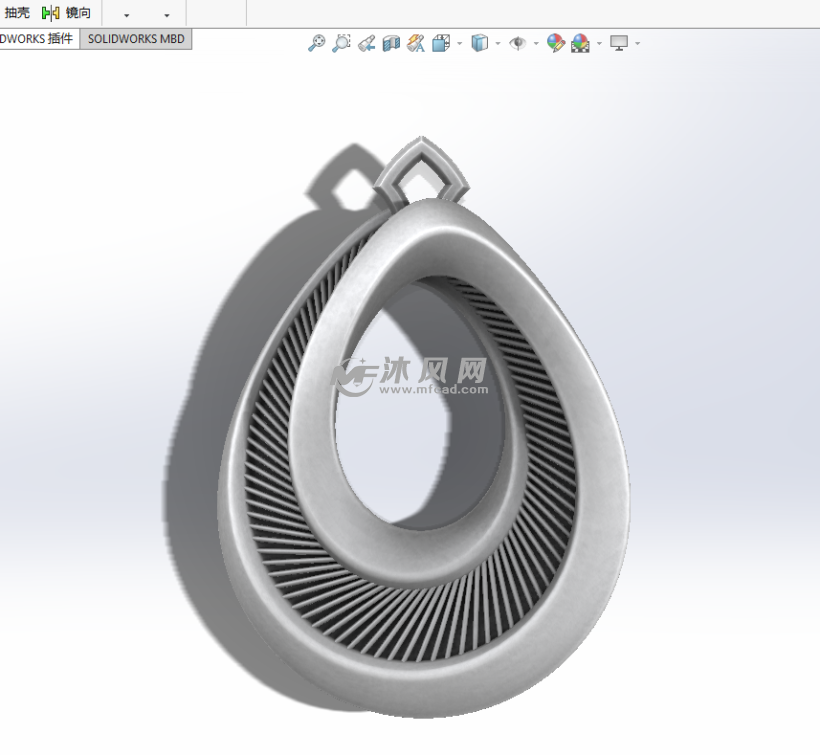

1、在solidworks软件中的最终效果。

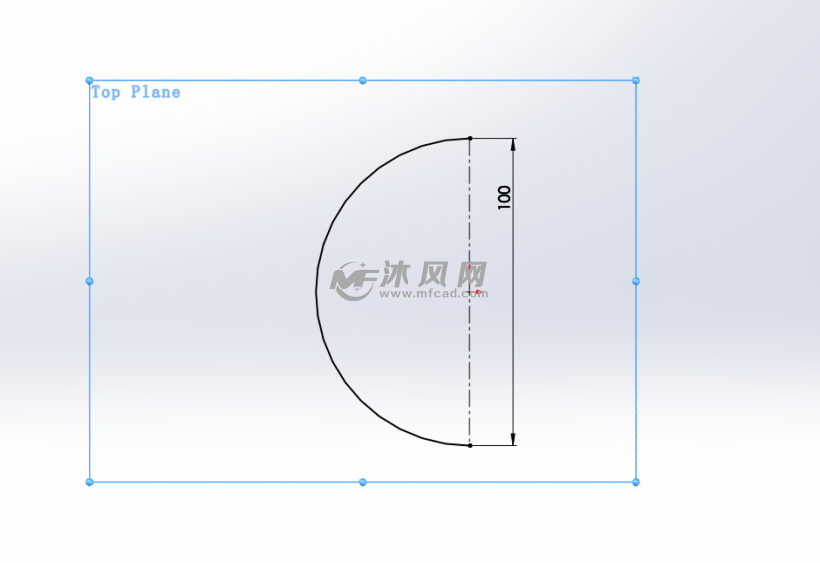

2、在上视基准面绘制图示圆弧,一半的圆草图。

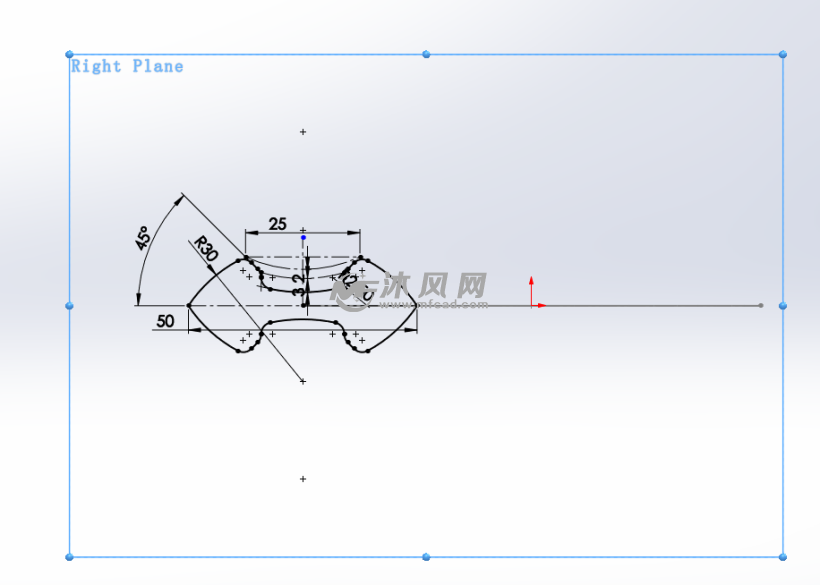

3、然后在右视基准面绘制图示草图,给与圆角。

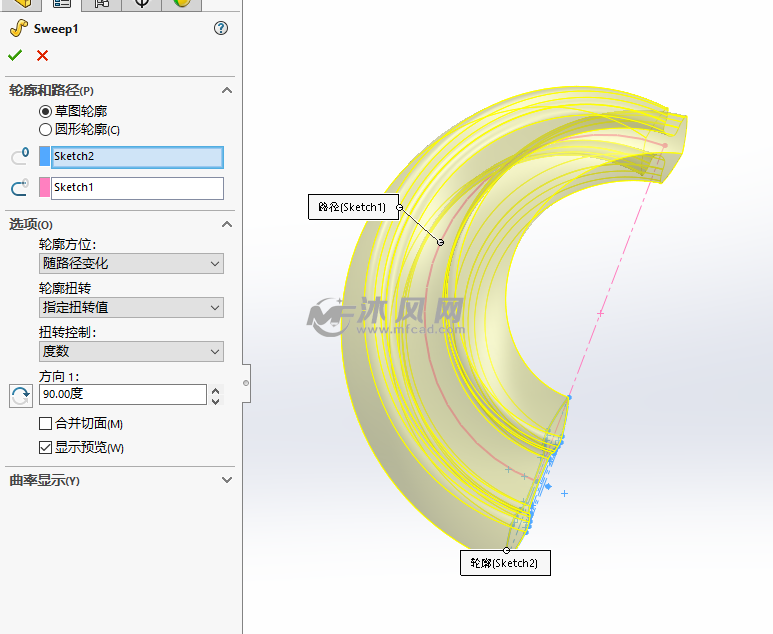

4、接着用凸台的扫描命令进行扫描处理,扭转90°。

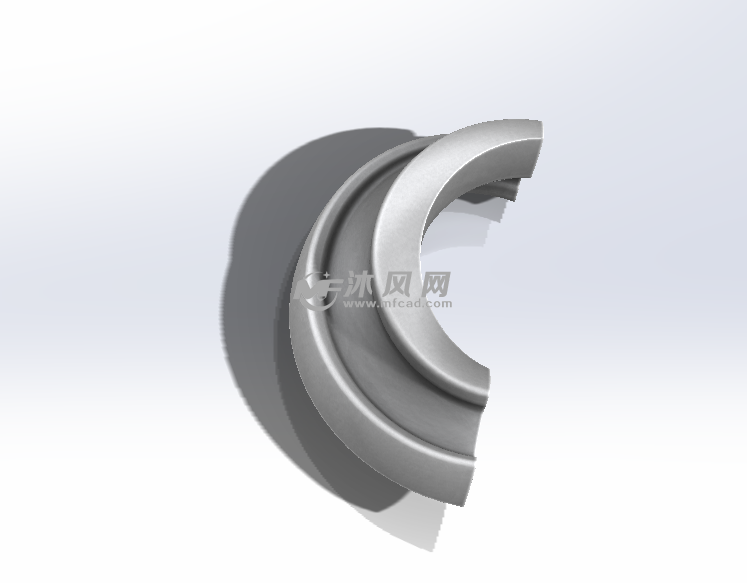

5、扫描完毕后,得到图示效果。

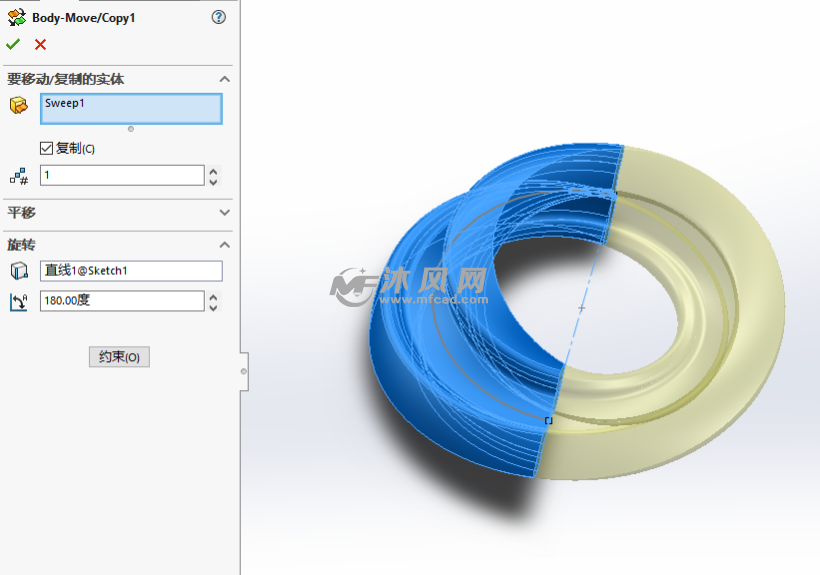

6、用移动复制实体命令,对其进行旋转180°后复制实体。

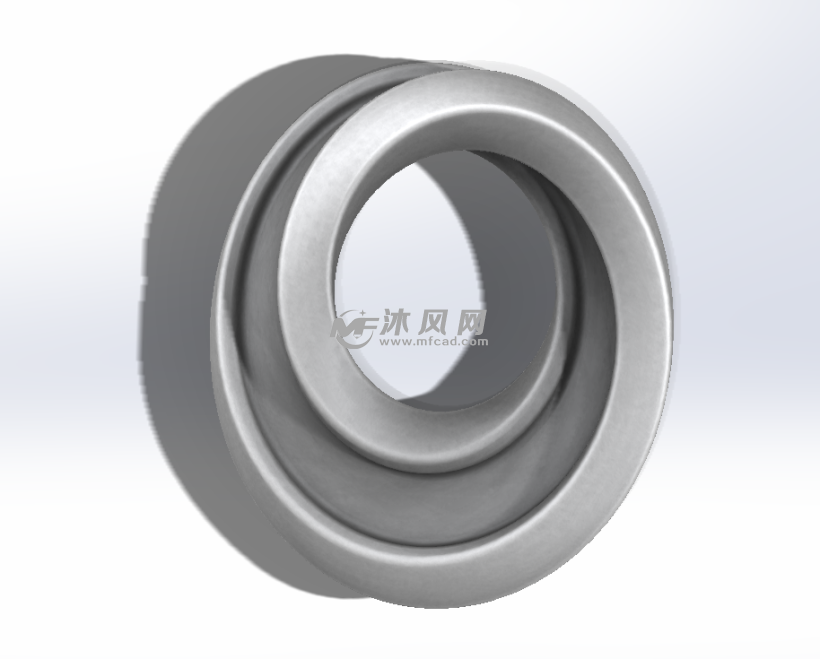

7、然后组合命令对其进行合并操作。

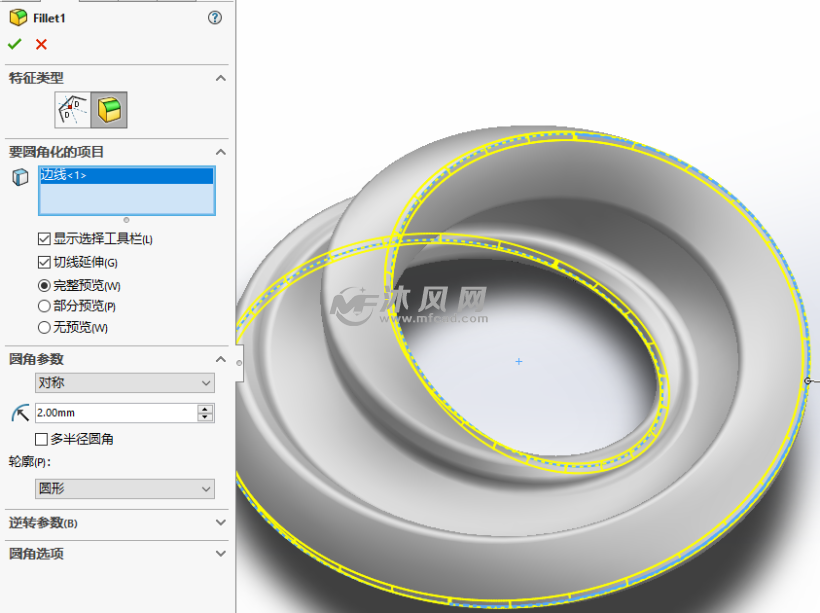

8、再用圆角对边缘进行圆滑处理。

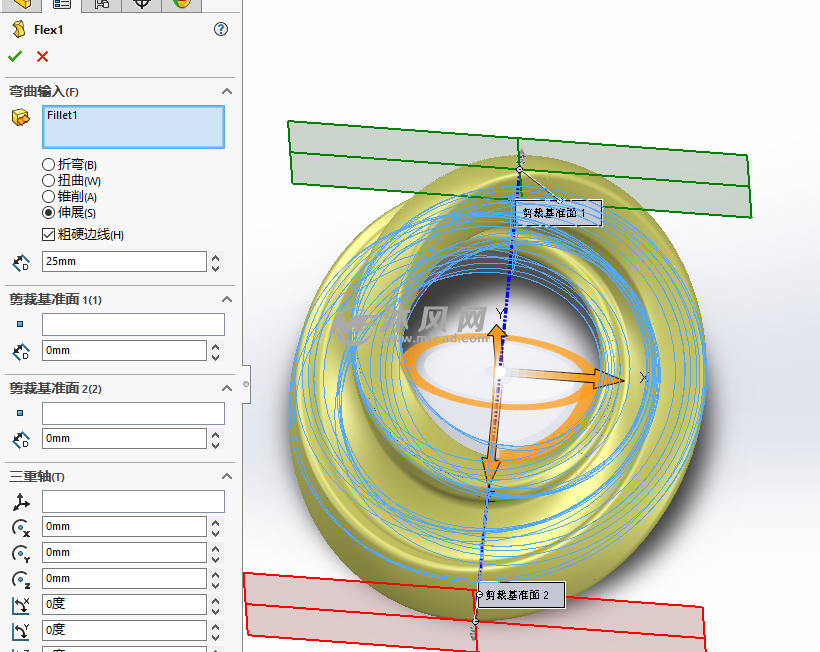

9、接着用弯曲命令,对模型进行一次伸展拉伸。

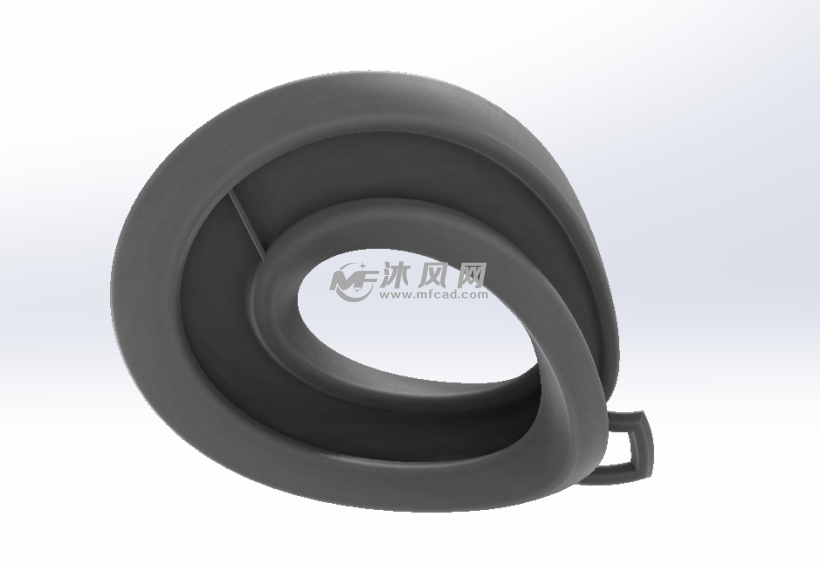

10、得到图示模型效果。

11、继续用弯曲,这次用弯曲选项,根据图示进行操作。

12、弯曲完毕后,得到图示的变形效果。

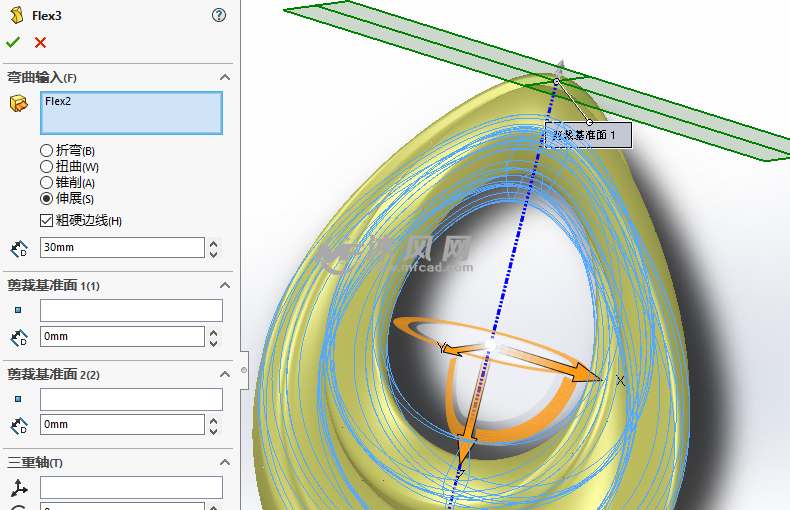

13、再用弯曲继续最后一次拉伸。

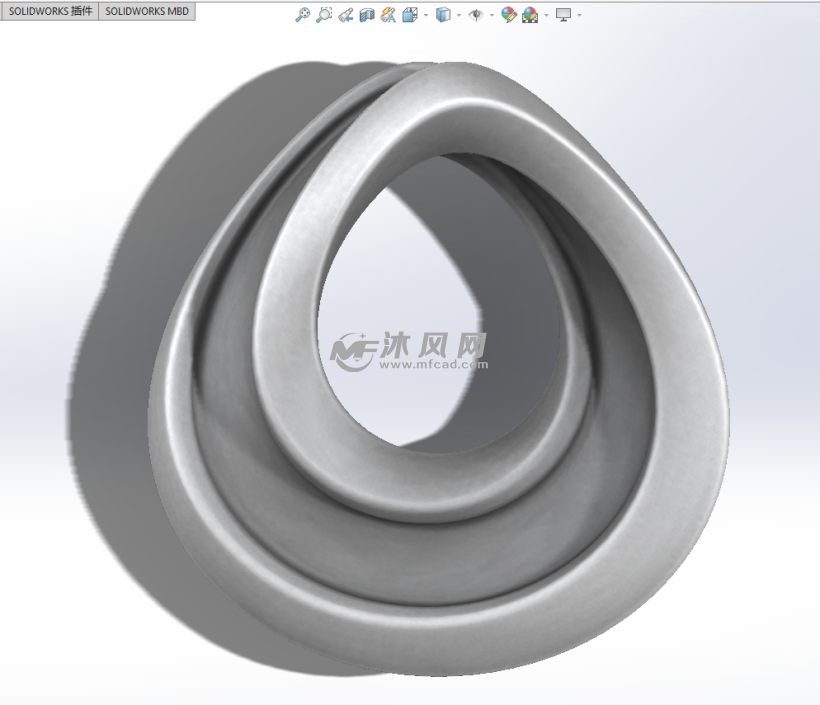

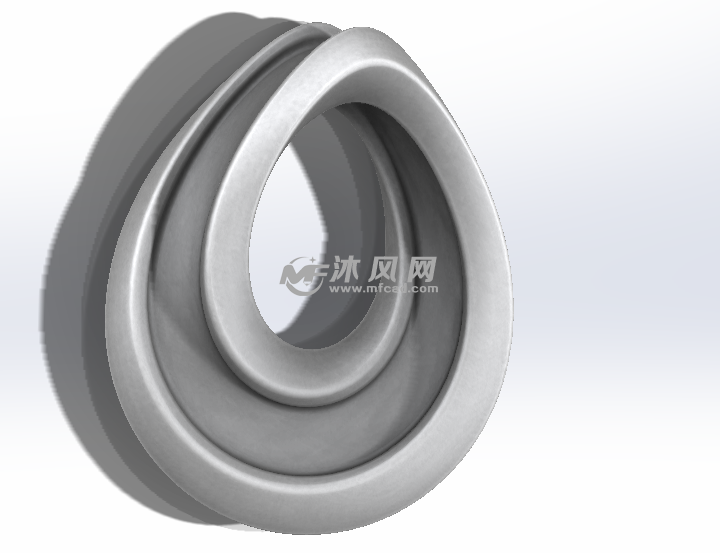

14、如此一来,就通过3次弯曲操作,得到了水滴状的模型。

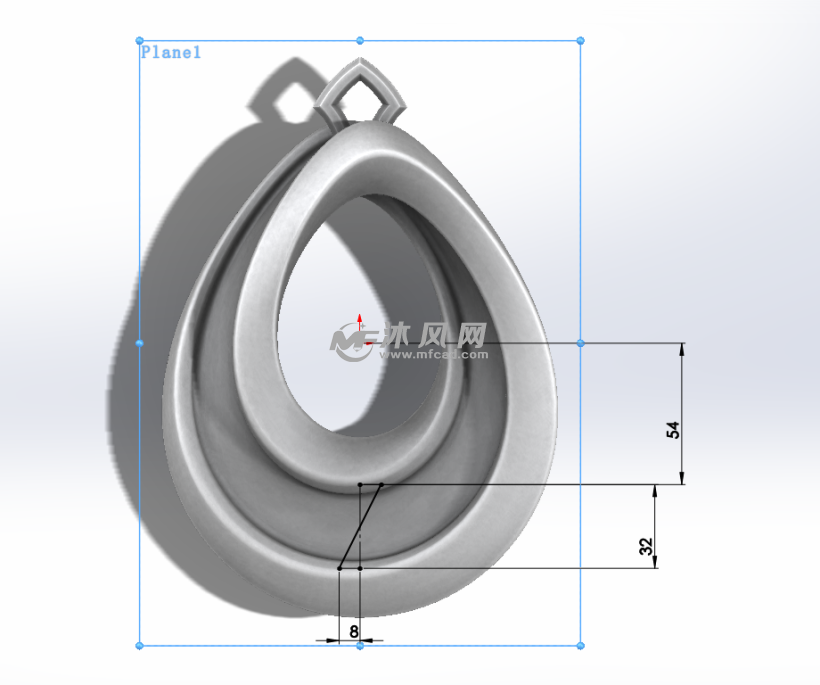

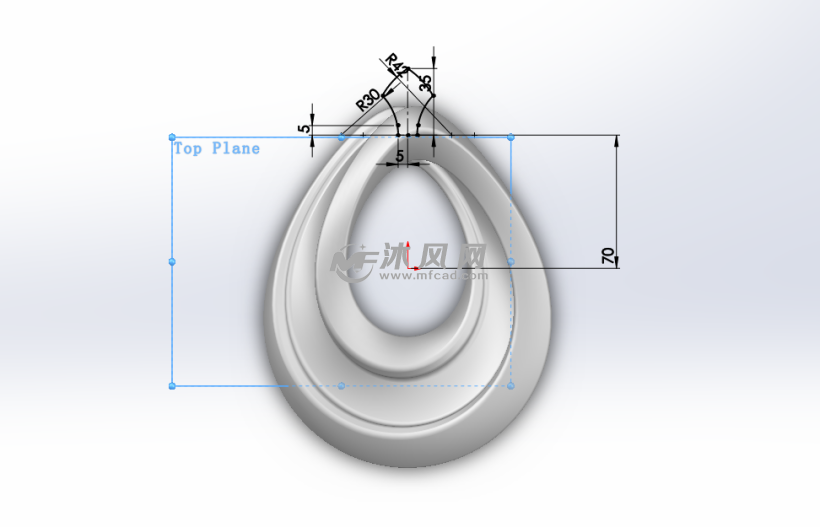

15、在上视基准面绘制图示草图轮廓。

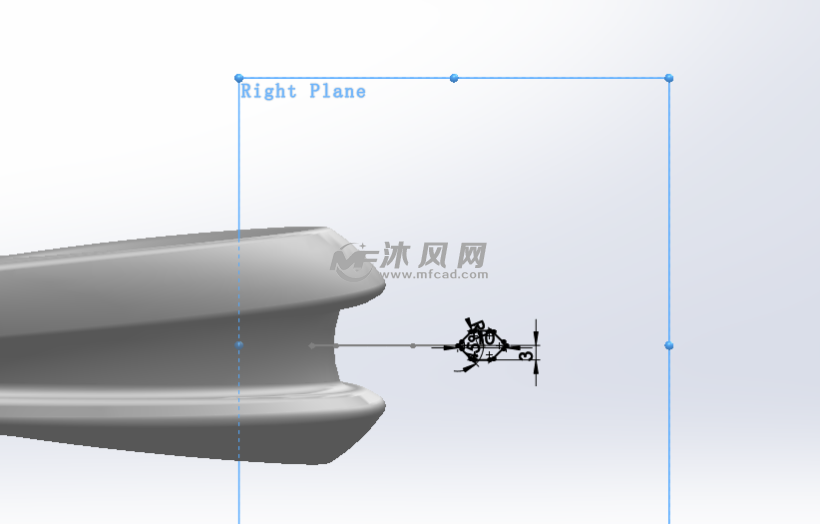

16、然后在右视基准面绘制图示轮廓草图。

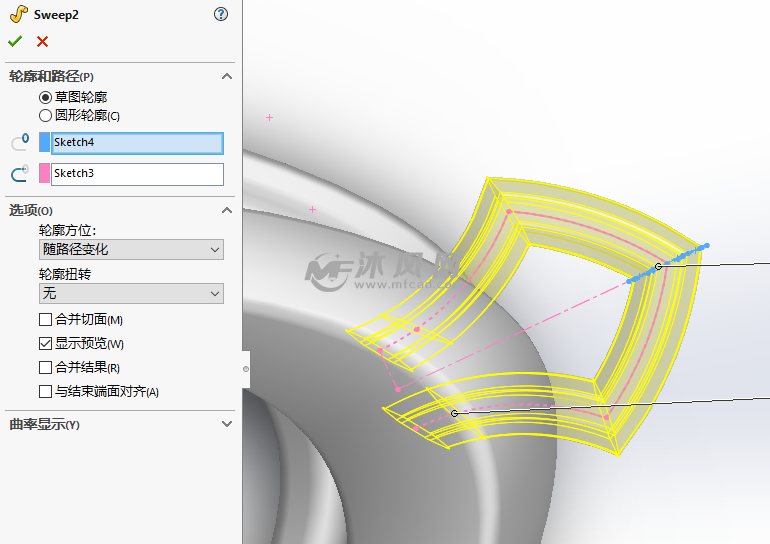

17、接着进行扫描。

18、扫描完毕后,得到了顶端的效果。

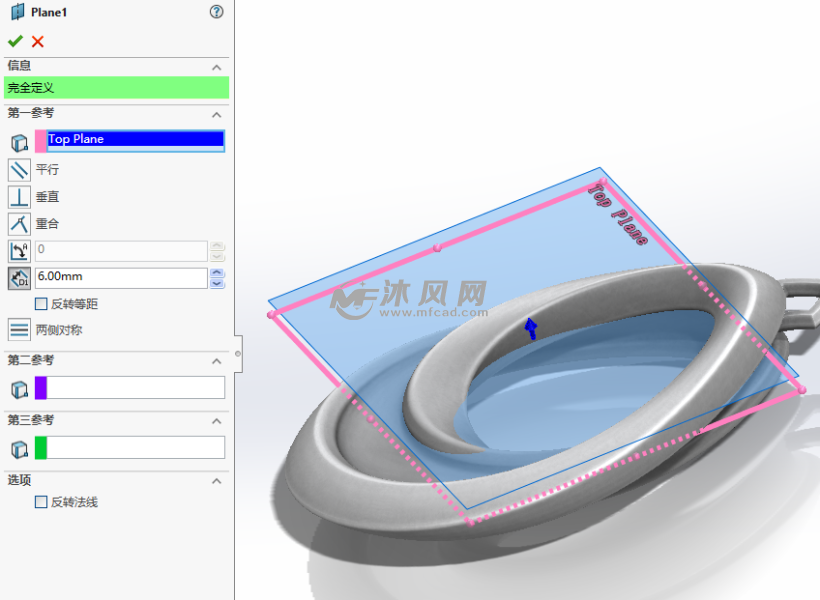

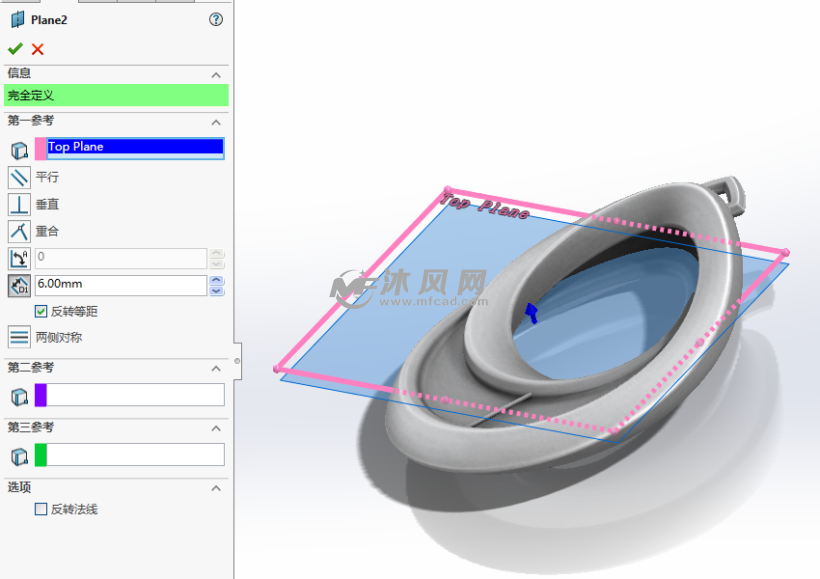

19、用上视基准面为参考,往上等距一个新的基准面。

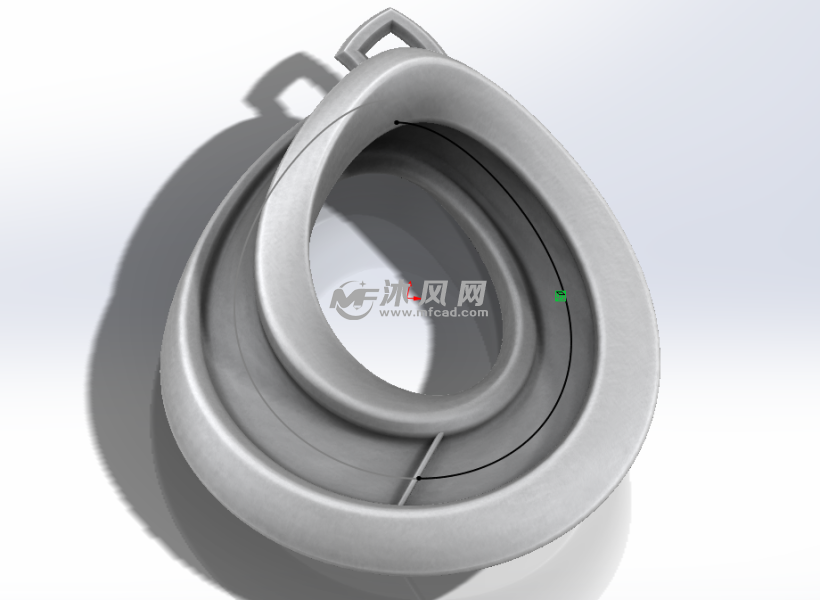

20、在新的基准面上绘制一个草图。

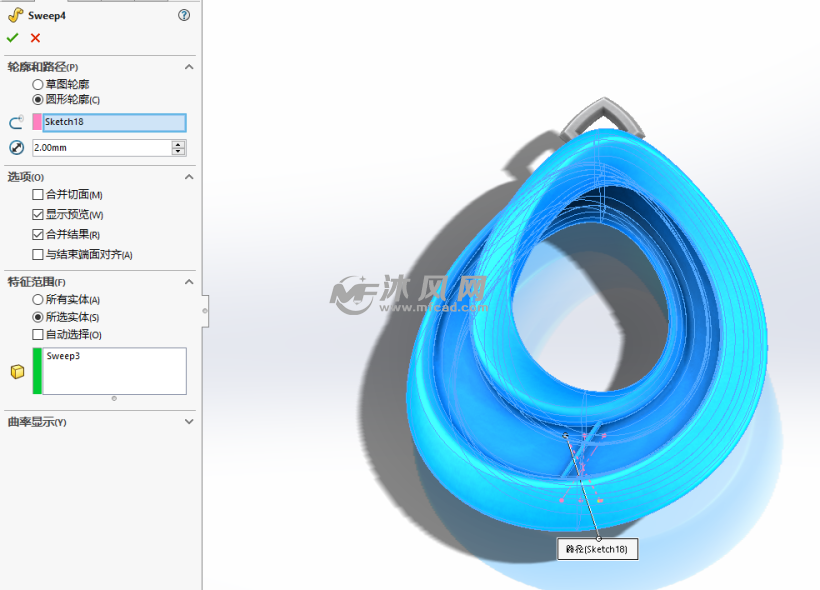

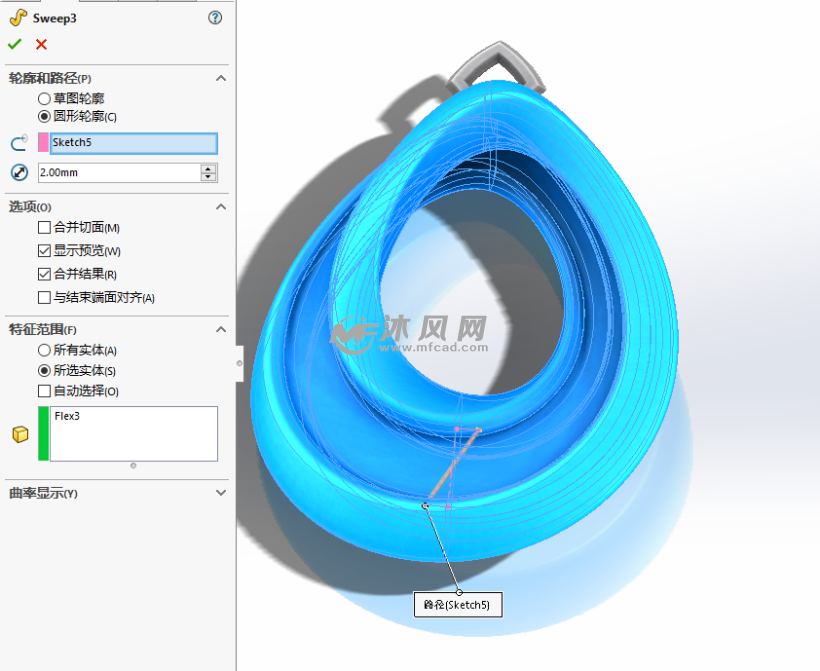

21、然后对其进行圆形轮廓的扫描操作。

22、得到扫描后的模型效果。

23、再往下等距基准面。

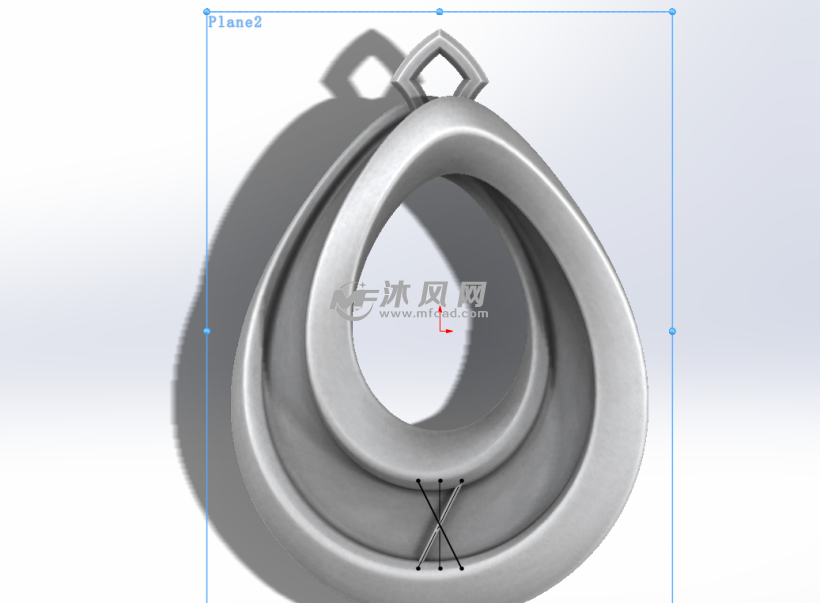

24、在该基准面上绘制图示草图。

25、然后一样进行扫描处理。

26、这样一来,在下方,也得到了扫描后的模型。

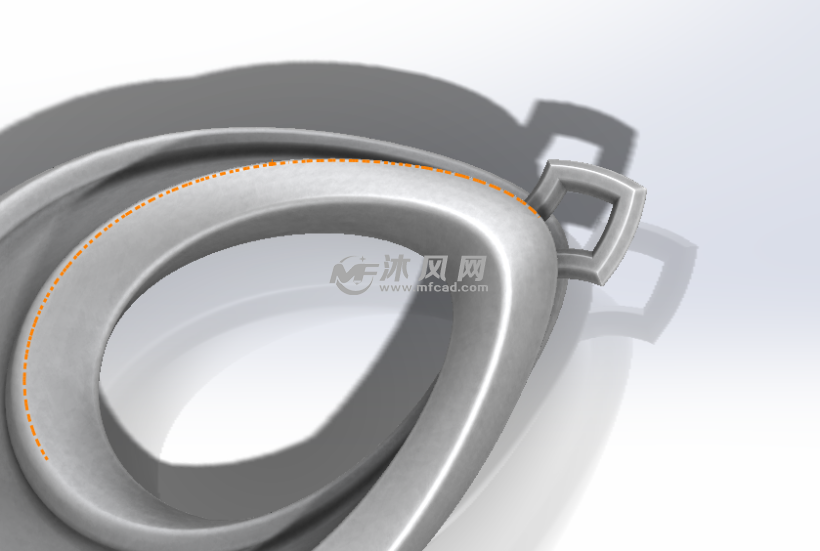

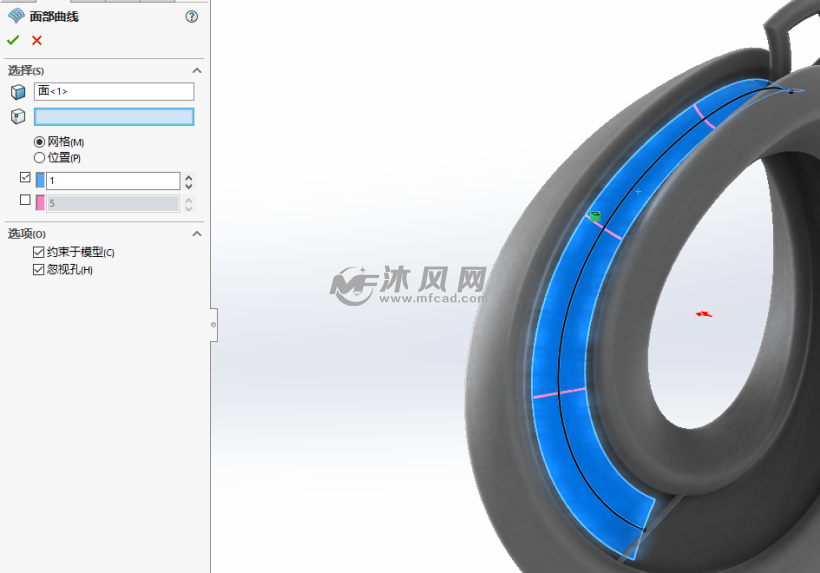

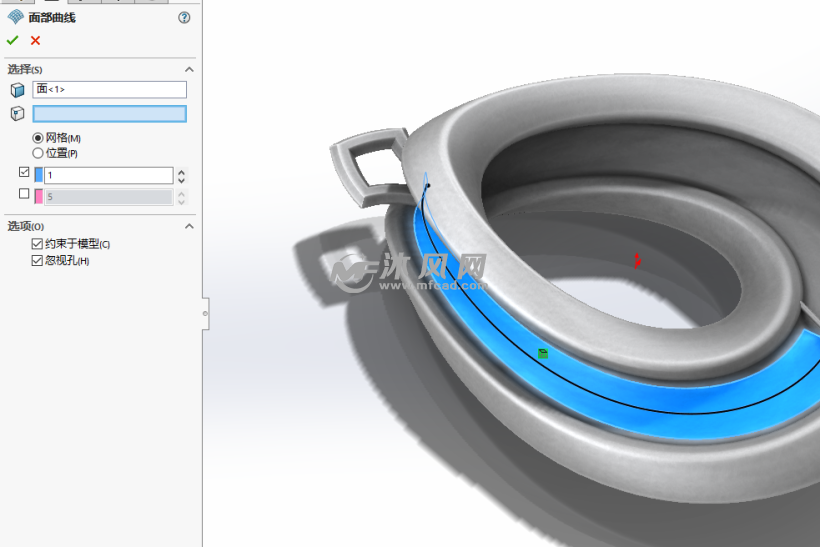

27、用面部曲线命令,选择图示曲面,做出中间线。

28、另一边也用同样的操作做出曲线。

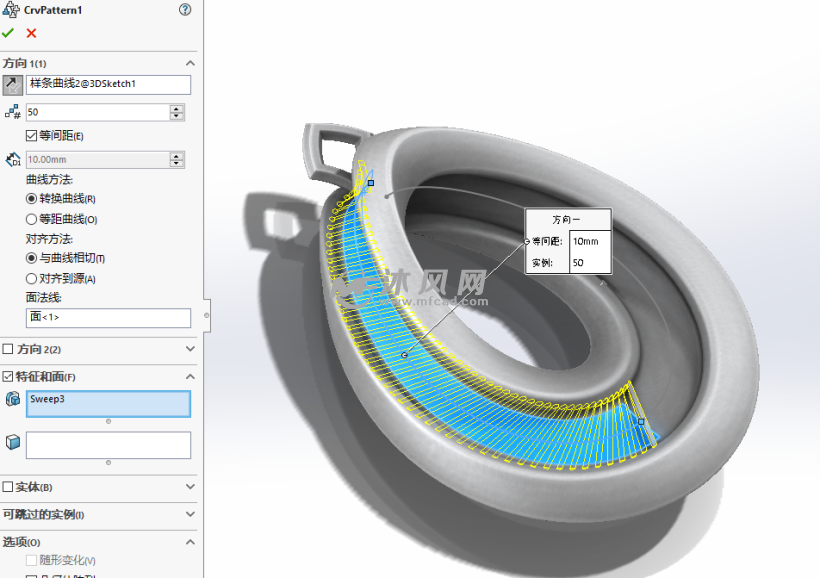

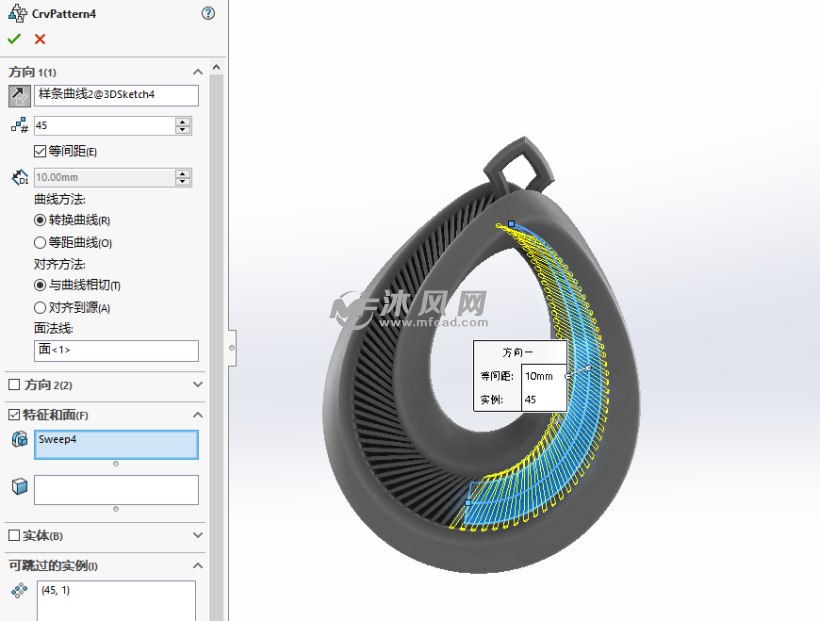

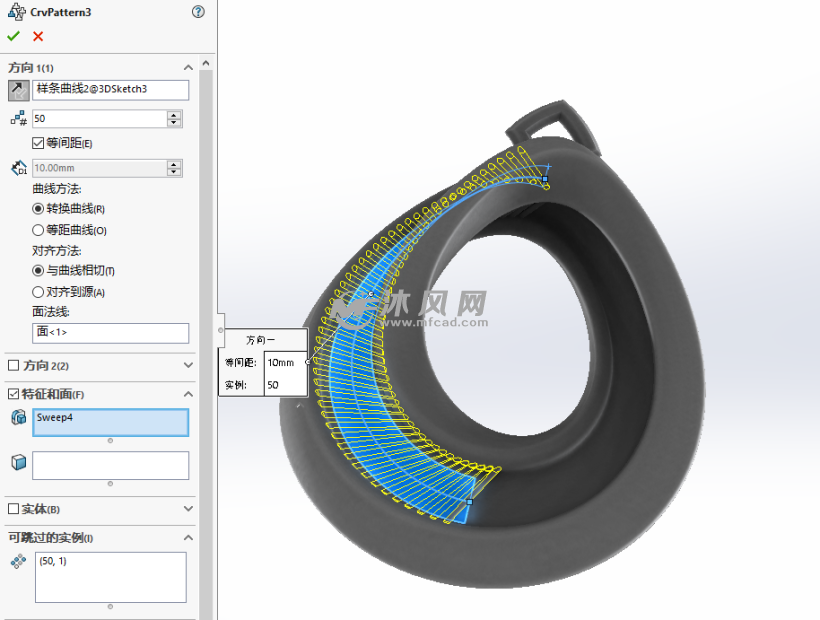

29、然后用曲线阵列命令,拾取参考线和特征,进行阵列。

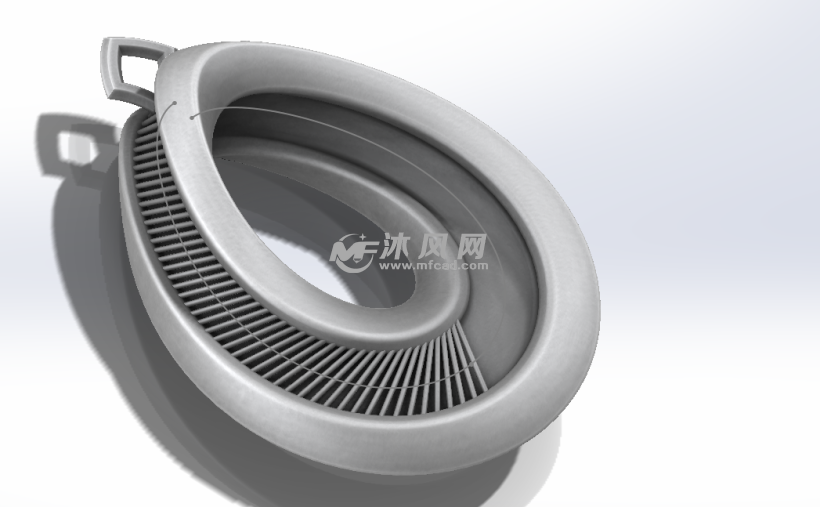

30、阵列完毕后,我们可以看到一排的支架。

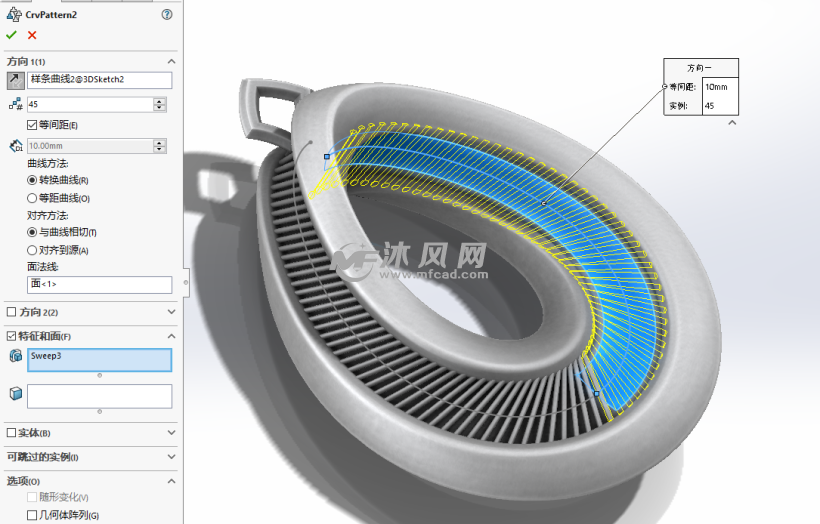

31、另一边同样用曲线阵列命令进行操作。

32、如此一来,就得到了我们模型的效果。

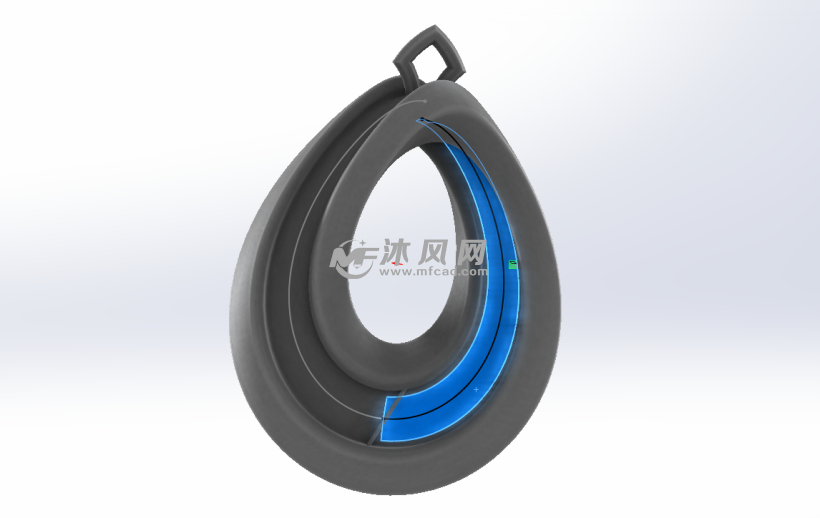

33、底部也一样要搭建,一样用面部曲线生成中间线。

34、另一边同样的操作。

35、然后曲线阵列,拾取下方的特征进行阵列。

36、得到阵列后的模型效果。

37、另一边也进行阵列。

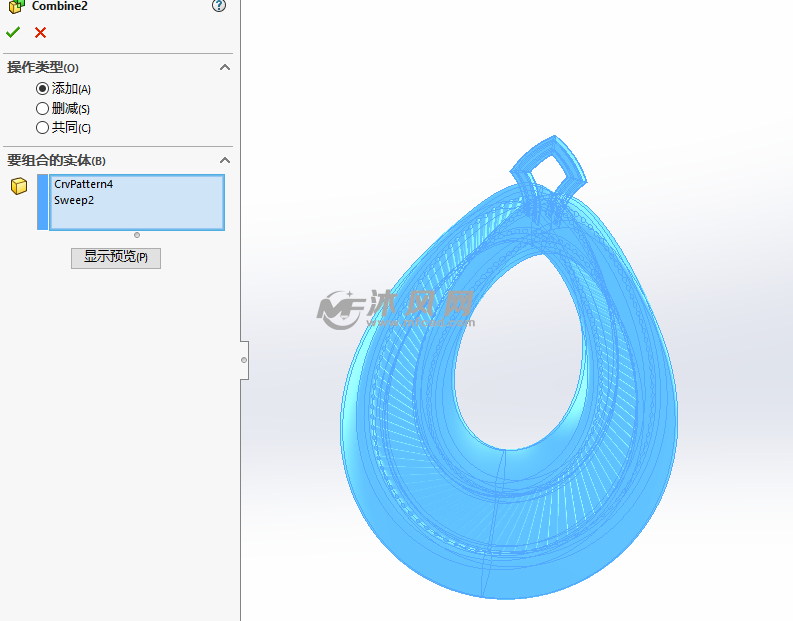

38、然后用组合命令,对所有实体进行合并操作。

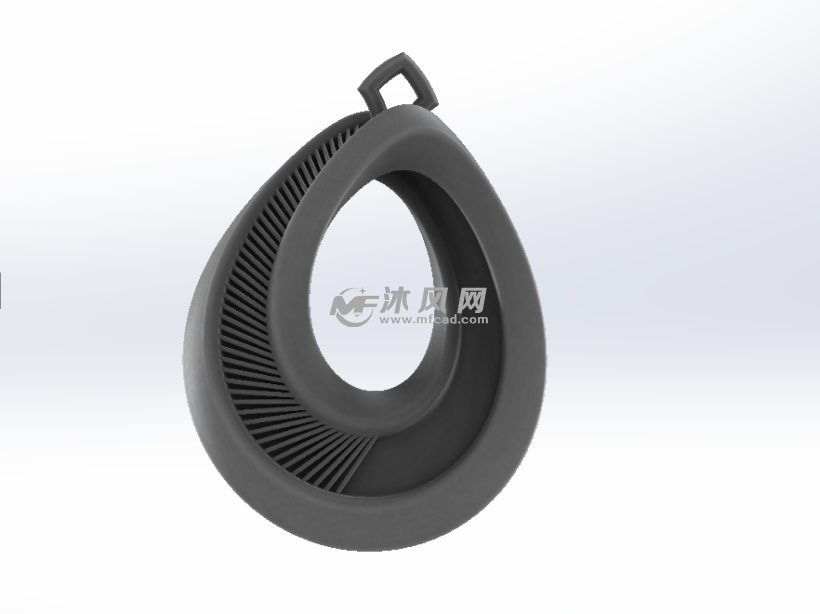

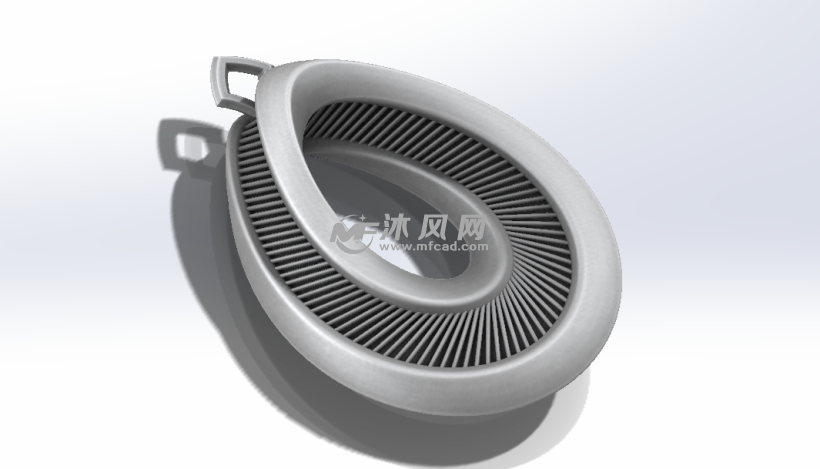

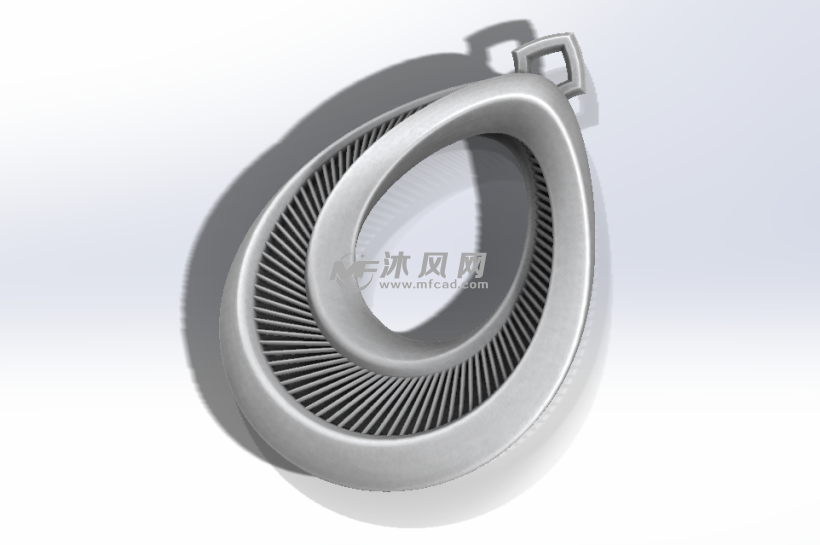

39、得到最终的模型效果,感谢阅读,更多详情可参考文章链接图纸。
