主机箱式风扇建模教程

作者:丁适鑫   发布时间:2019-06-10 浏览:92 所需积分: 免费

丁适鑫

概述:

用solidworks来绘制主机箱式风扇模型。

1、今天带大家来学习一下如何用solidworks绘制主机风扇模型。

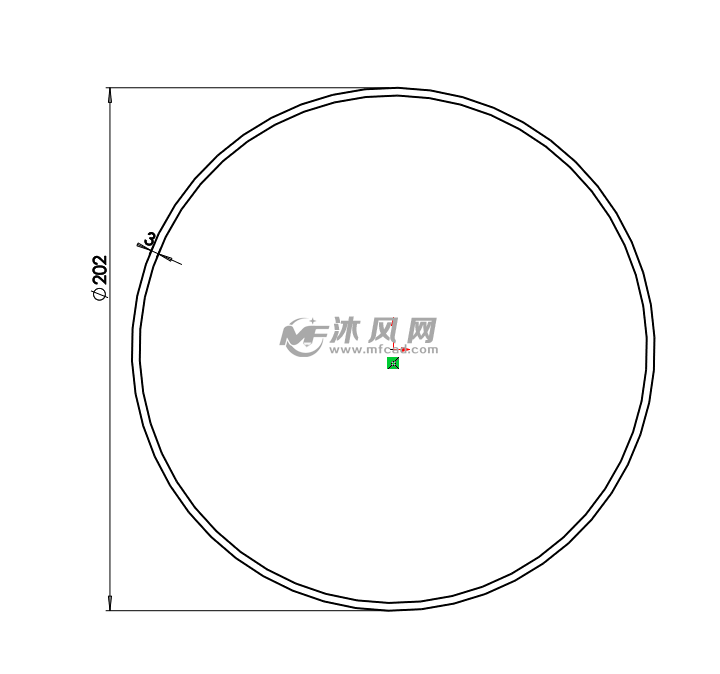

2、选择上视基准面,绘制如图两个圆,尺寸如图所示

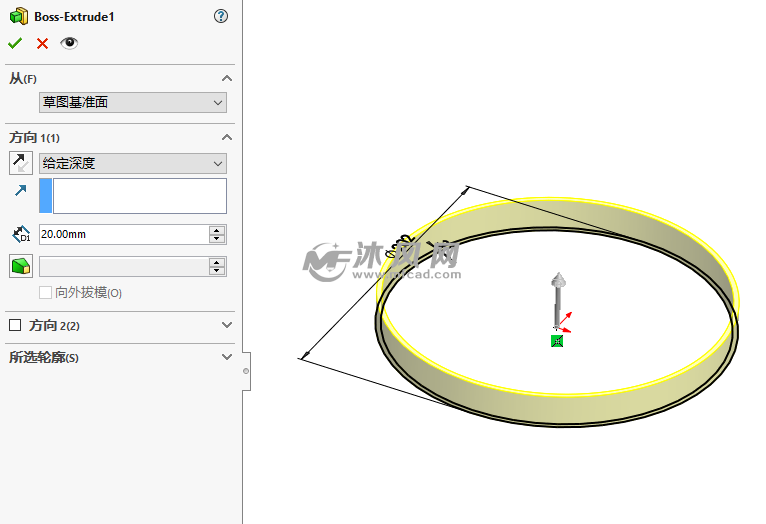

3、对其进行拉伸,给与深度20mm,得到拉伸后的模型。

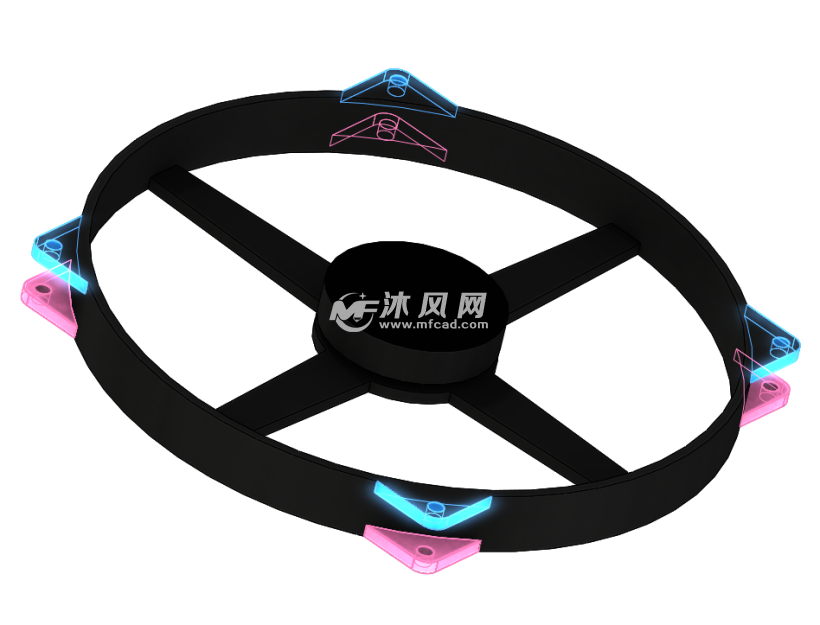

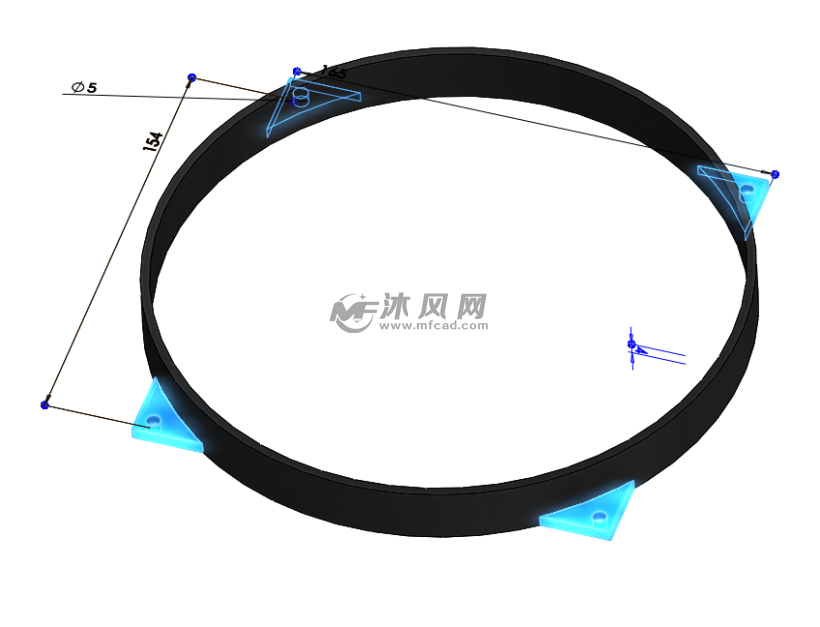

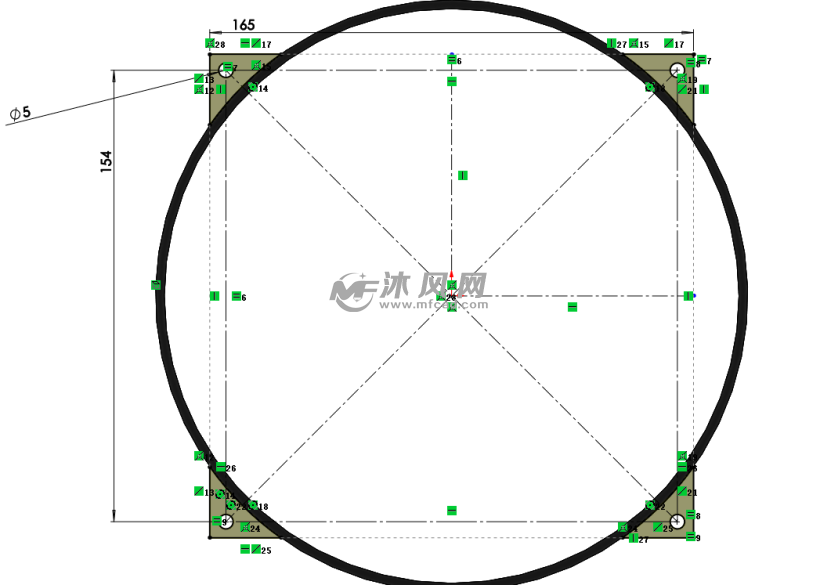

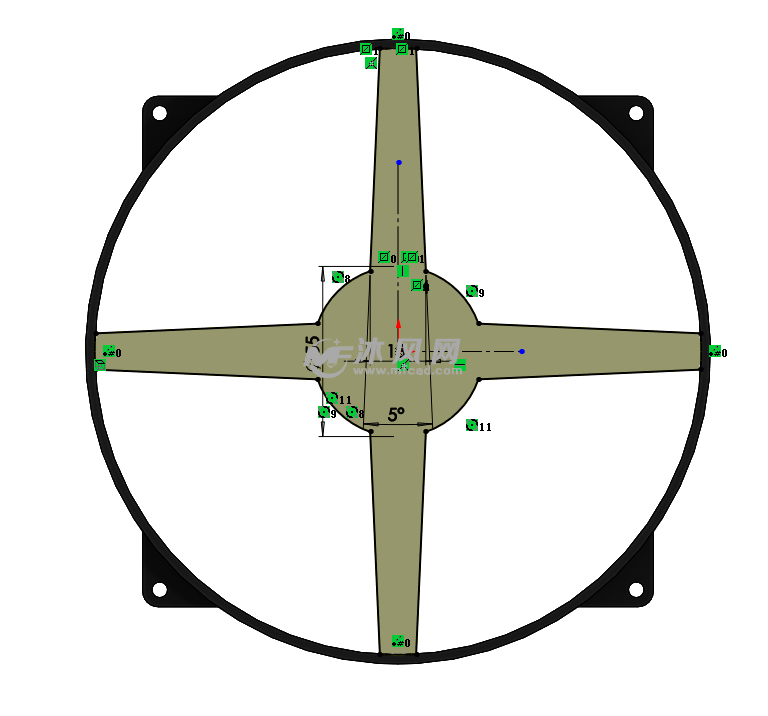

4、继续在上视基准面绘制草图,绘制如图4个支座草图。

5、进行拉伸,同样朝上,深度给到4mm。

6、得到拉伸后的效果,可以清晰得看到模型的组成分布。

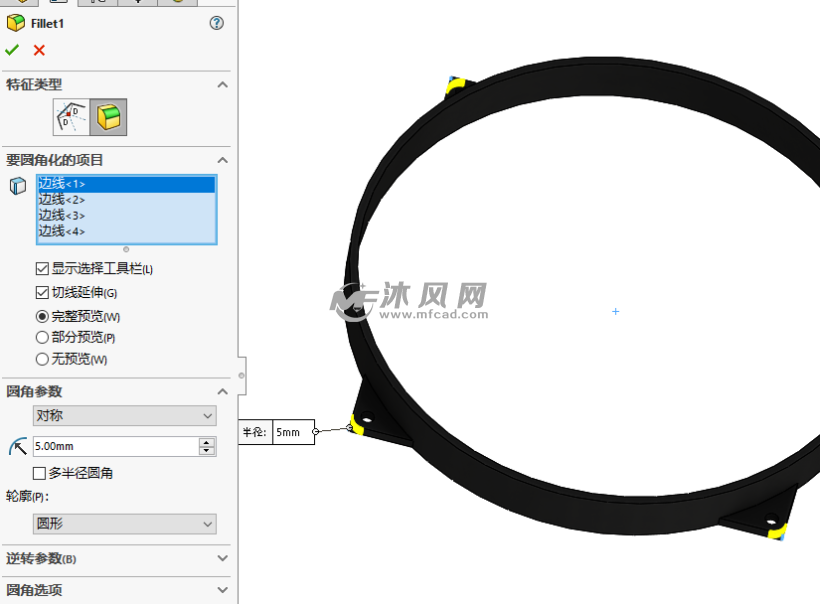

7、对支座的4个角进行圆角处理。

8、完成圆角后,选择上视基准面,绘制如图草图,中间的筋。

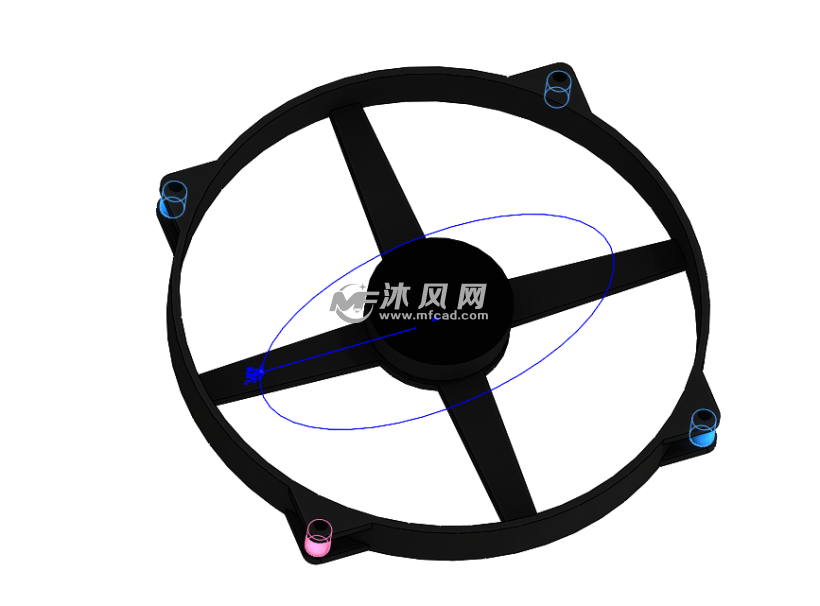

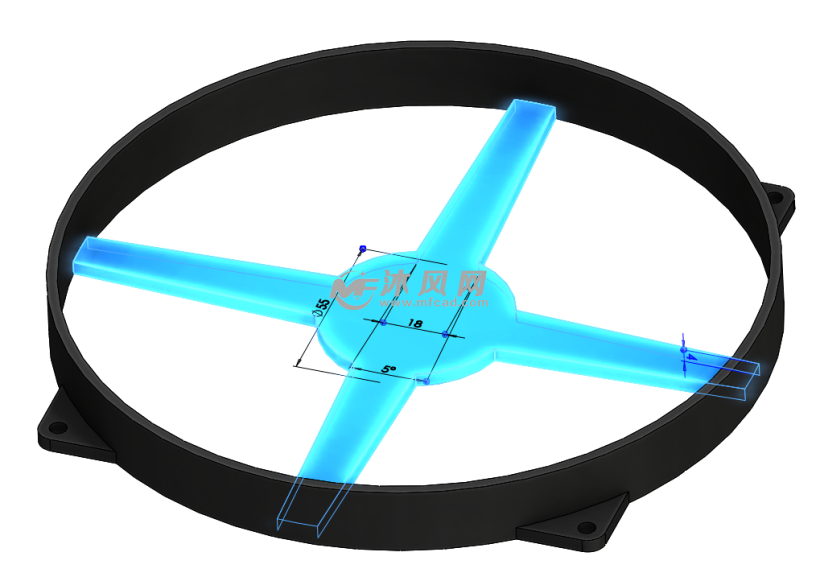

9、进行拉伸,厚度为4mm,方向同样为上方,得到此效果。

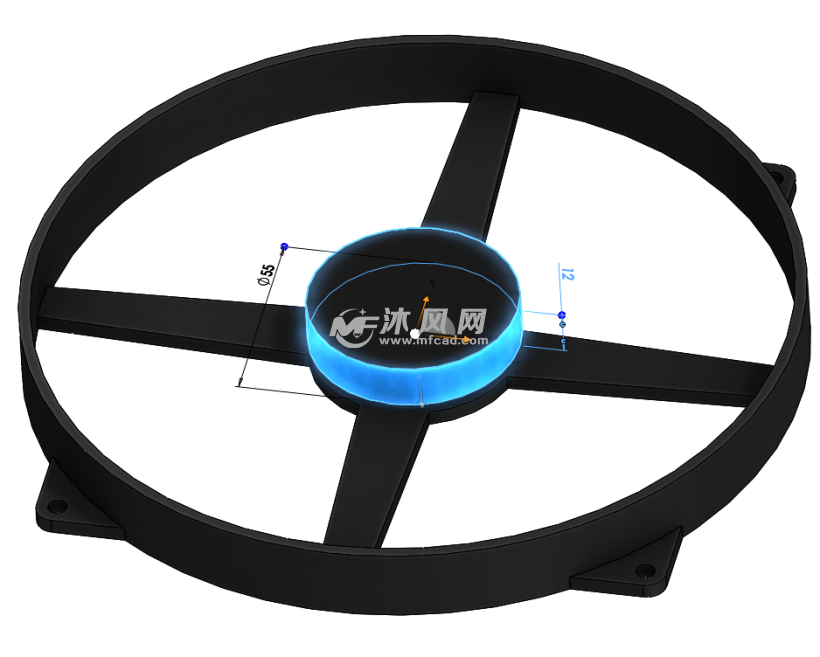

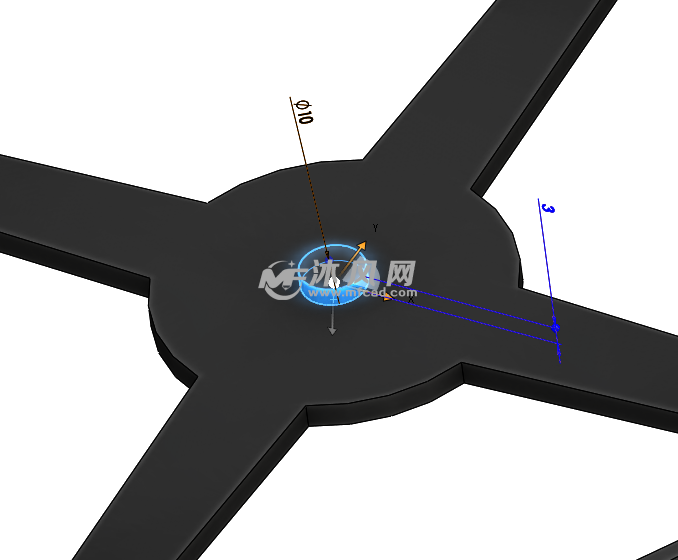

10、在表面绘制一个直径为10的圆,对其进行拉伸3mm,得到小圆柱。

11、并在小圆柱的基础上,绘制如图草图,进行向上拉伸处理。

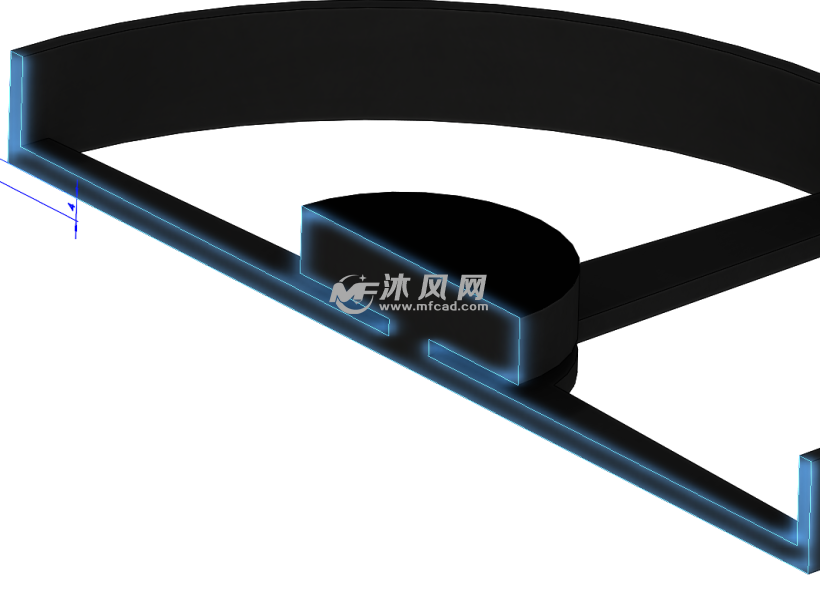

12、通过剖面图可以清晰得看到里面的结构组成。

13、选择上下两个面,用基准面命令做出中间面,为了镜像用。

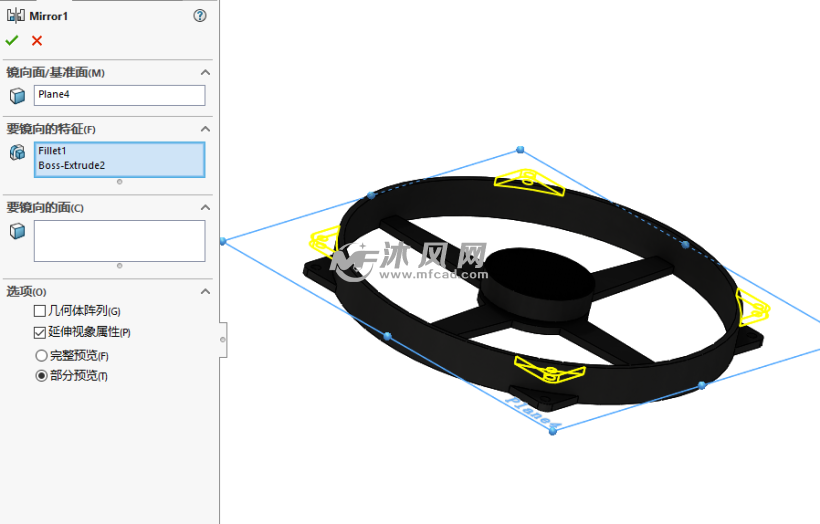

14、选择镜像命令,选取四个角的特征为对象,进行镜像操作。

15、得到镜像后的支座。

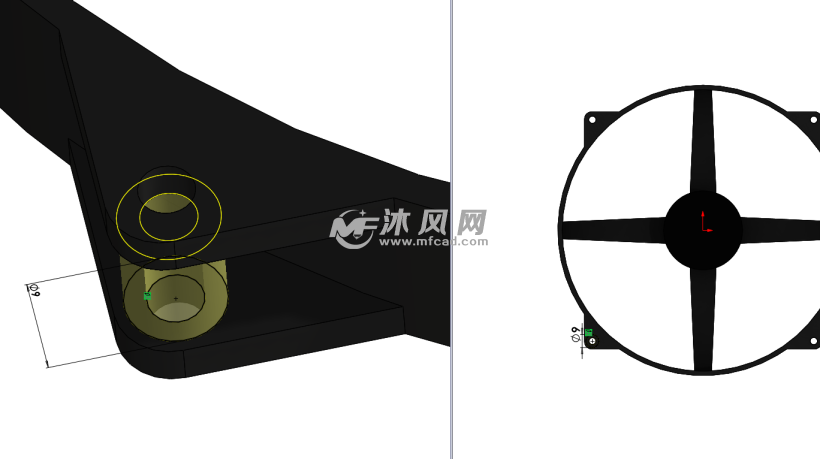

16、在左下角支座的表平面,绘制如图草图,并对其拉伸到顶端成型。

17、再对该特征进行4个数的圆周阵列,得到图示结果。

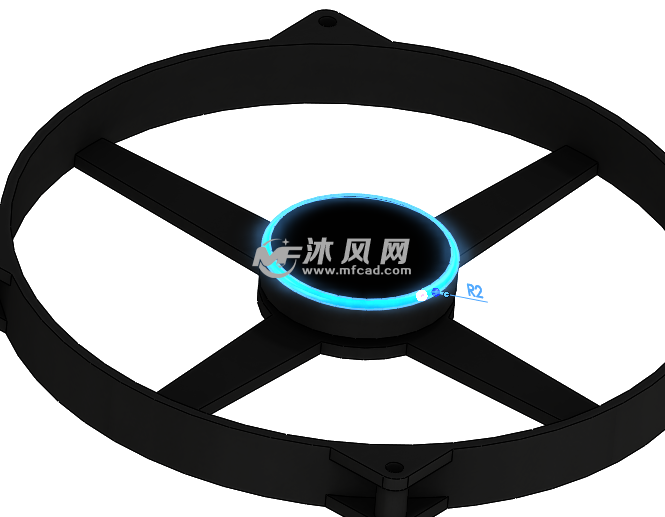

18、选择顶端圆边线,进行R2的圆角处理。

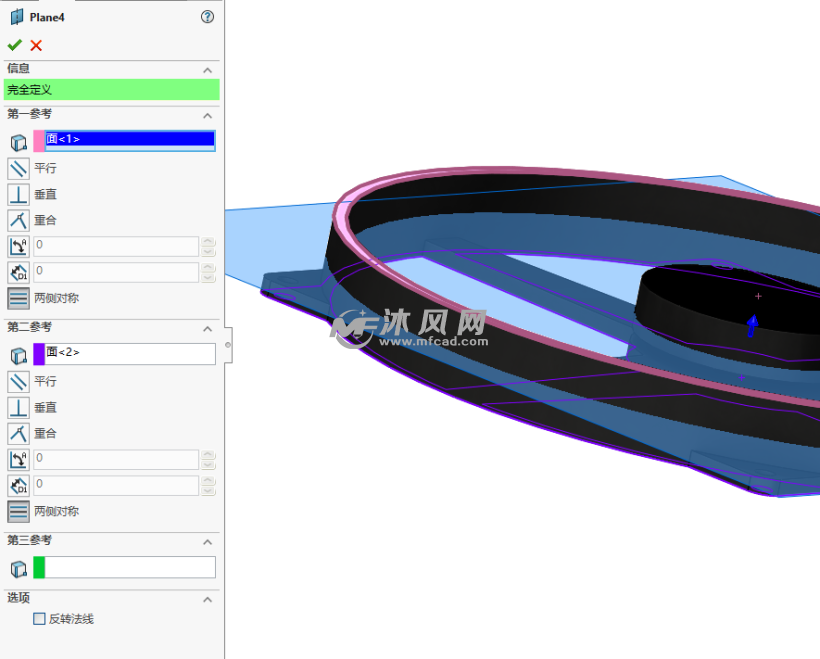

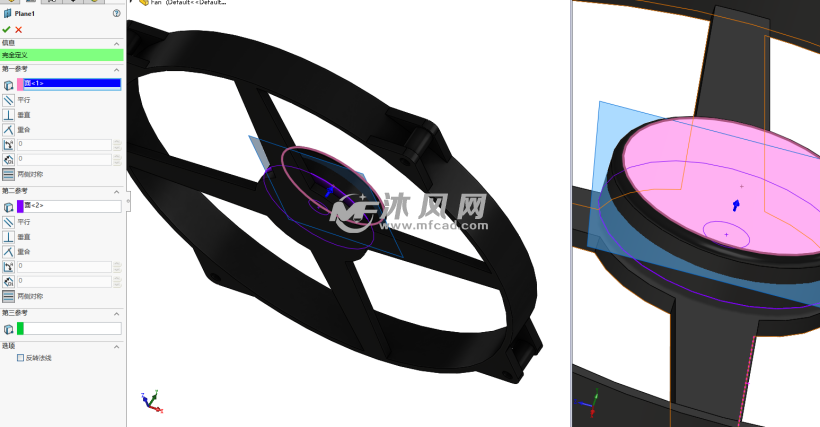

19、选择图示两个平面,用基准面命令做出中间面,建立新的基准面。

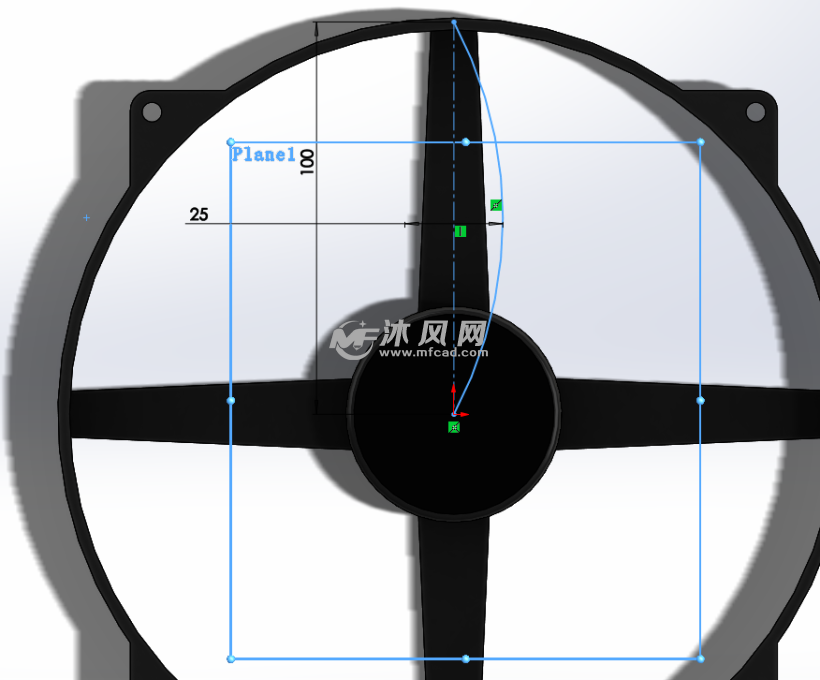

20、在新的基准面planel 1上,绘制图示圆弧,用来做引导线。

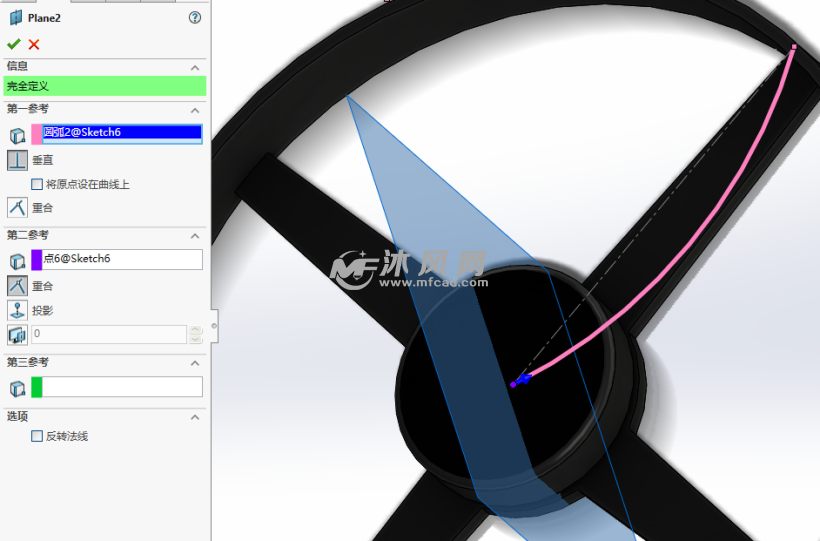

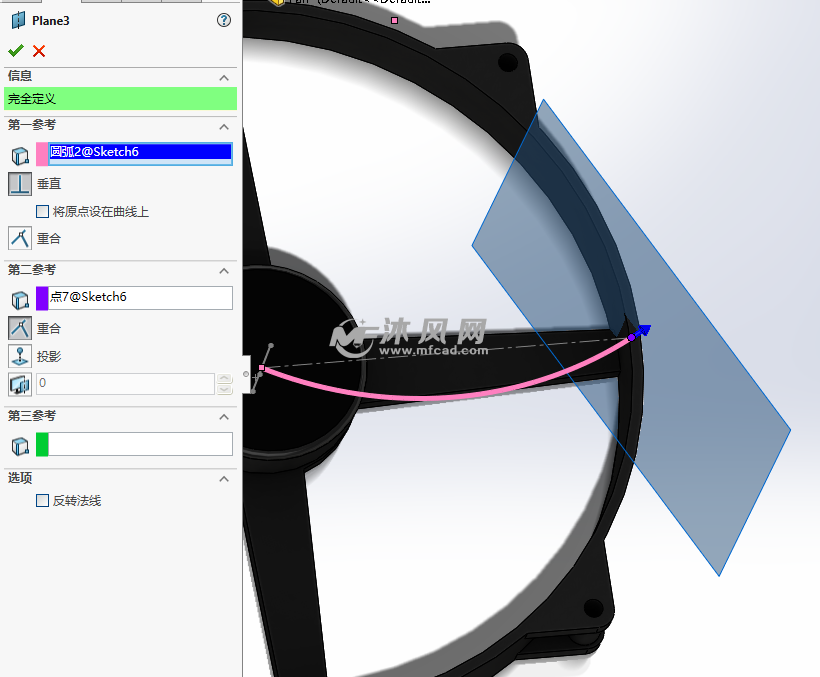

21、选择该圆弧以及其端点,做出与其垂直的基准面。

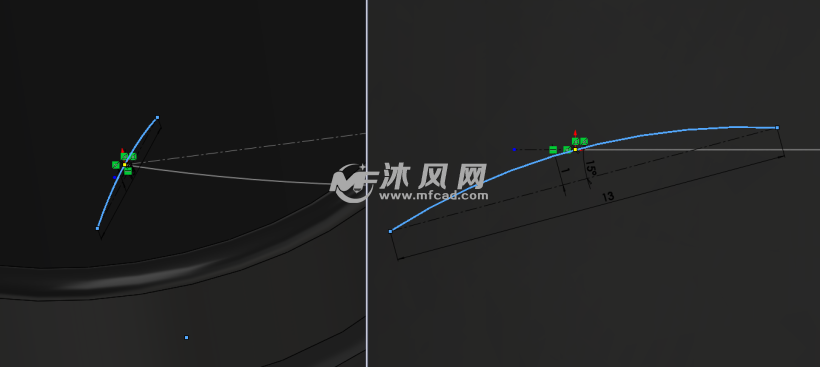

22、并在该基准面上绘制图示弧线草图,后面做风扇叶用。

23、继续以另一端点制作新的基准面,同样拿来画草图。

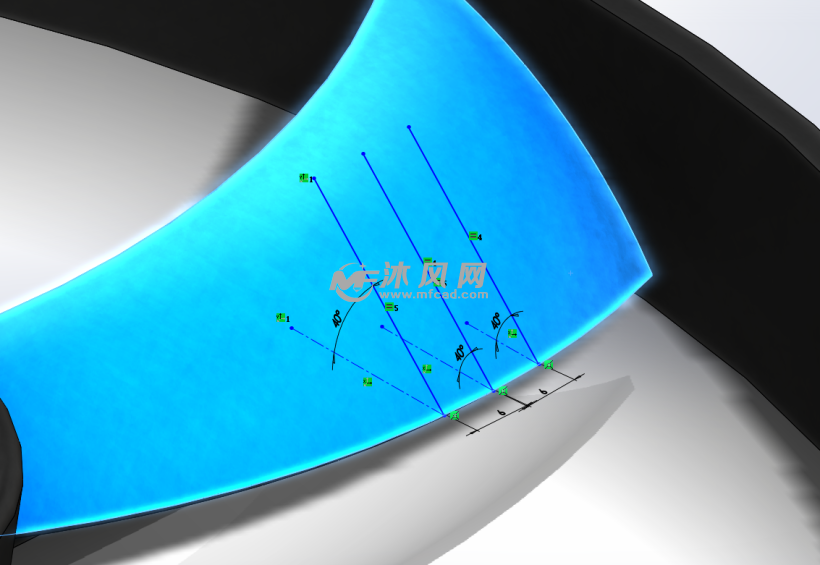

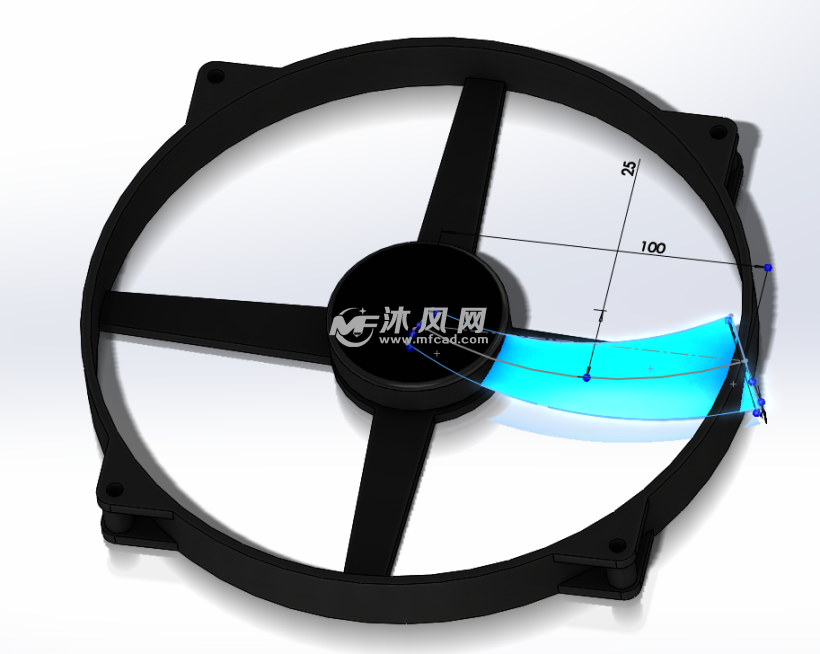

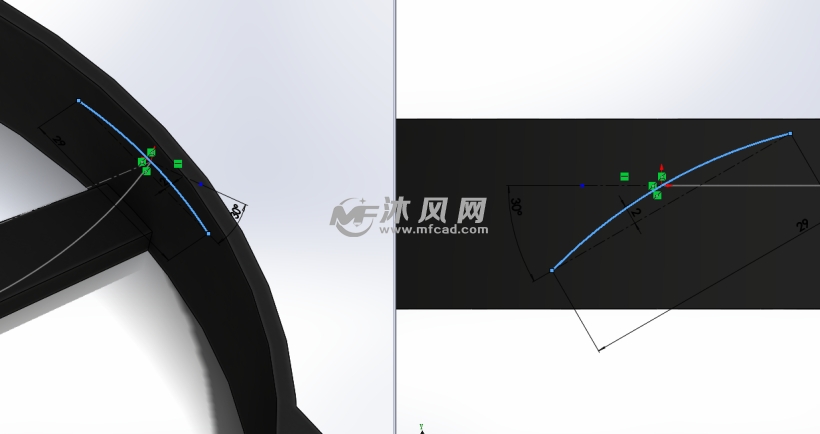

24、在新的基准面上绘制第二个弧线草图,也是做风扇叶用。

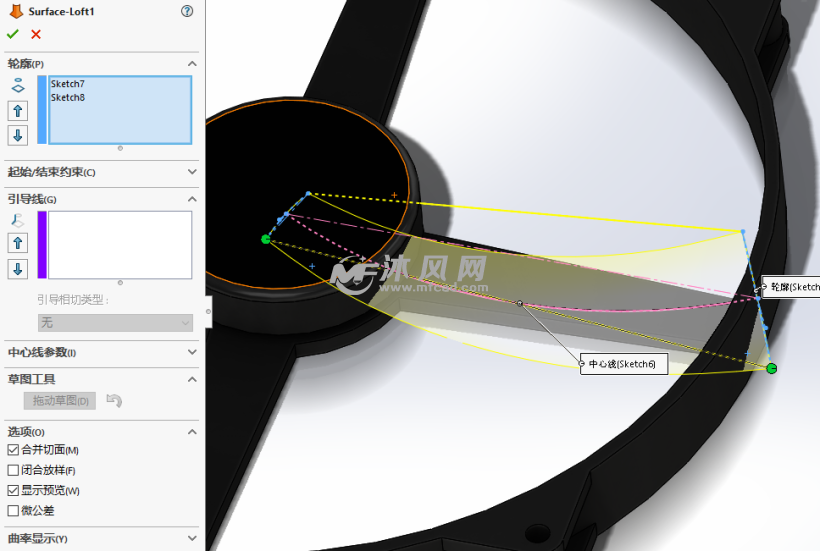

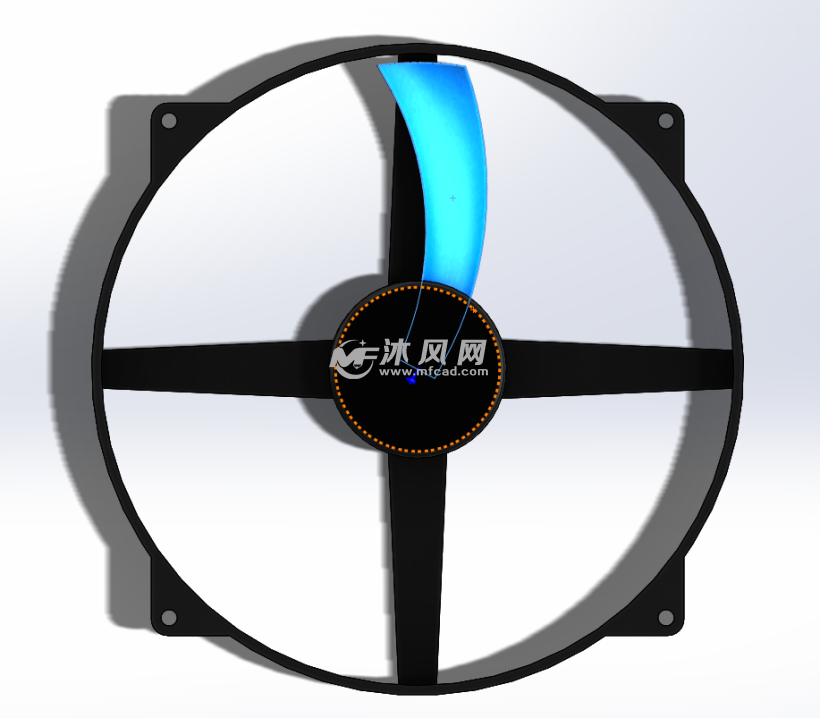

25、接着,用放样曲面命令,选择两个弧线草图,进行放样处理。

26、得到我们的第一个造型曲面

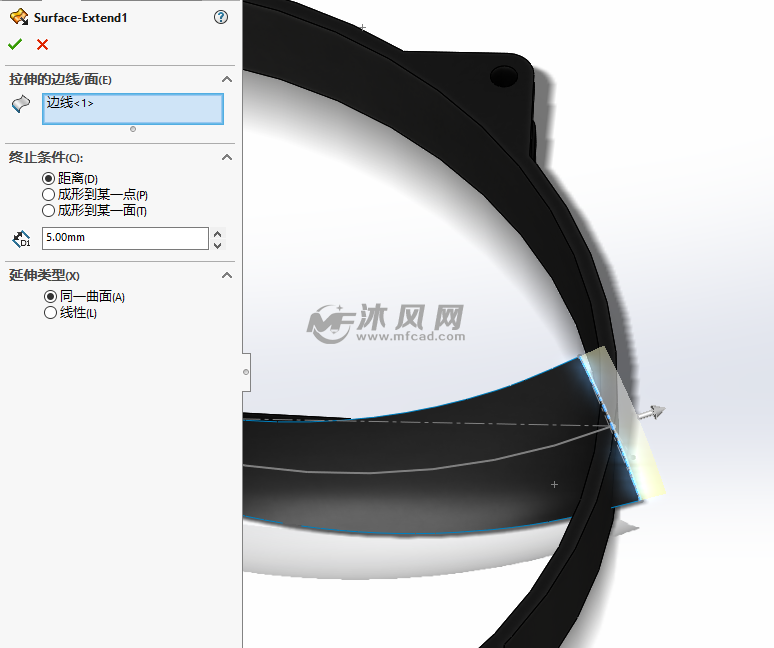

27、用曲面延伸命令,将其尾部延伸出去,方便后期剪裁用。

28、对该风扇叶进行加厚处理,给1mm厚度。

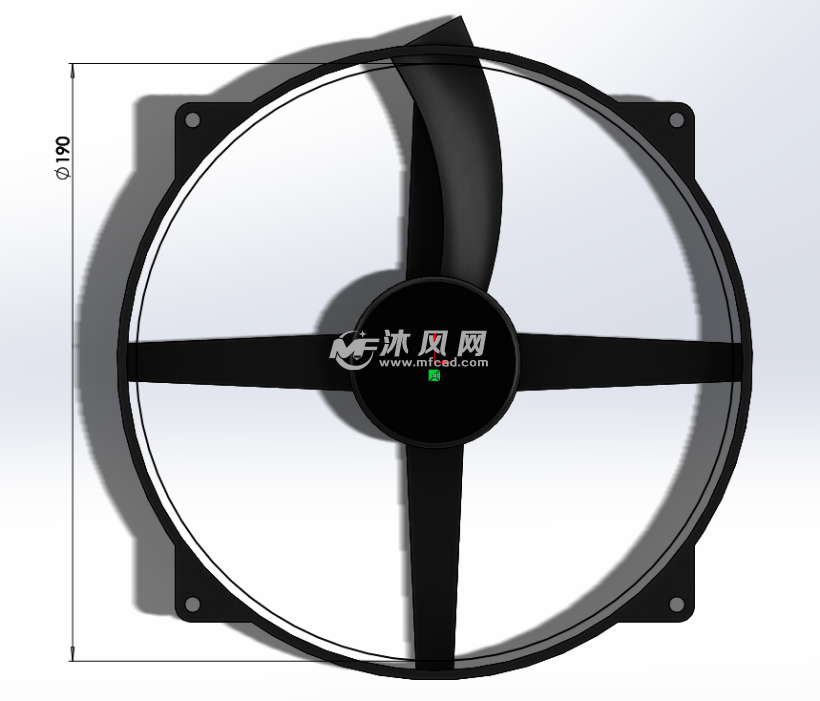

29、在上视基准面绘制图示圆。

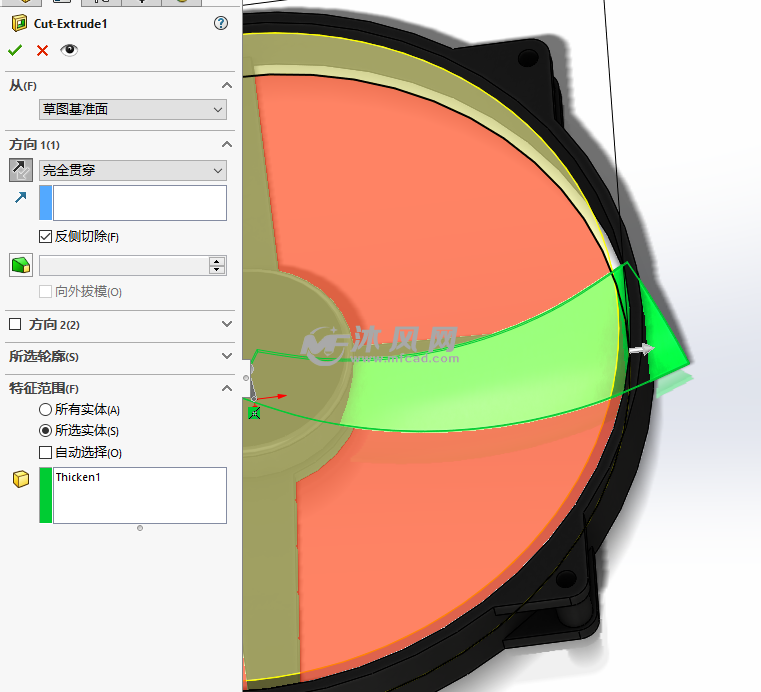

30、用该草图拉伸切除,去除掉圆外的范围模型,只对风扇叶进行切除。

31、得到切除后的效果图。

32、绘制3D草图,在图示区域大致绘制3条线,拿来做引导线用。

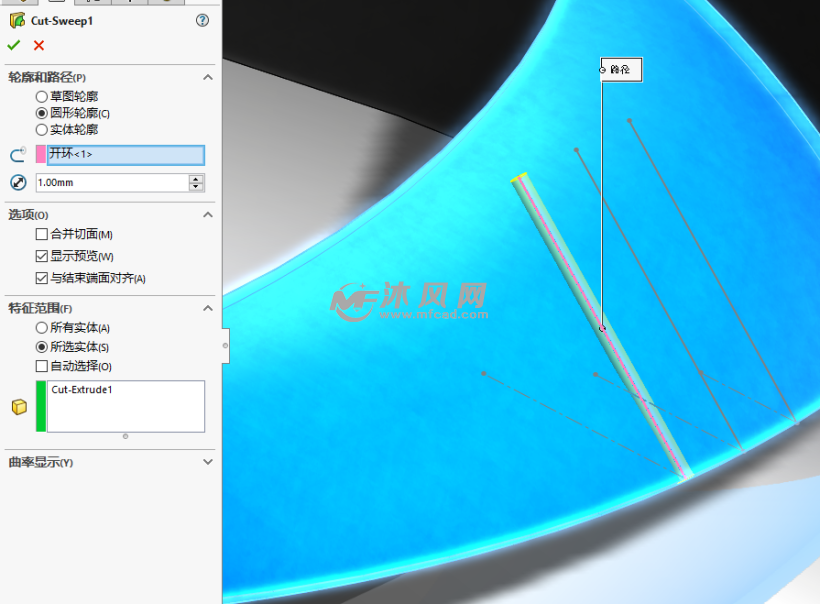

33、接着用扫描切除,选取一端,并选择圆形轮廓进行扫描切除。

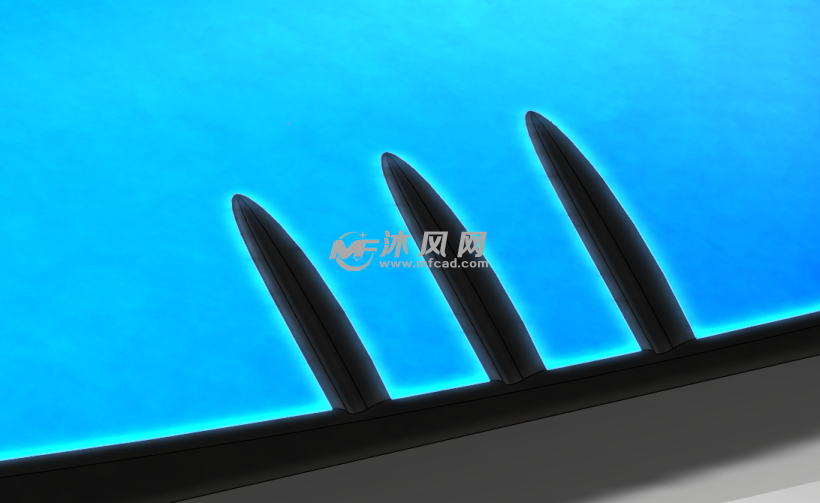

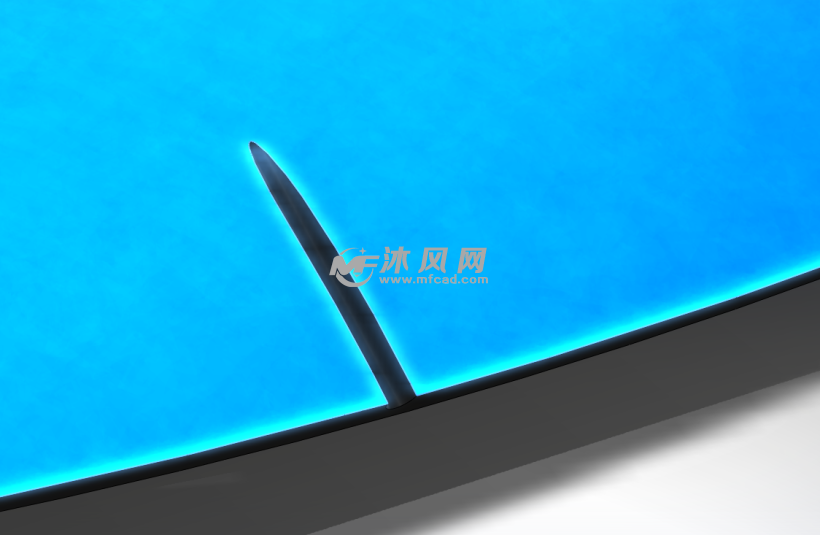

34、切除后可以看到图示效果,得到细节。

35、其余两条同样扫描切除后,并加上圆角得到图示效果。

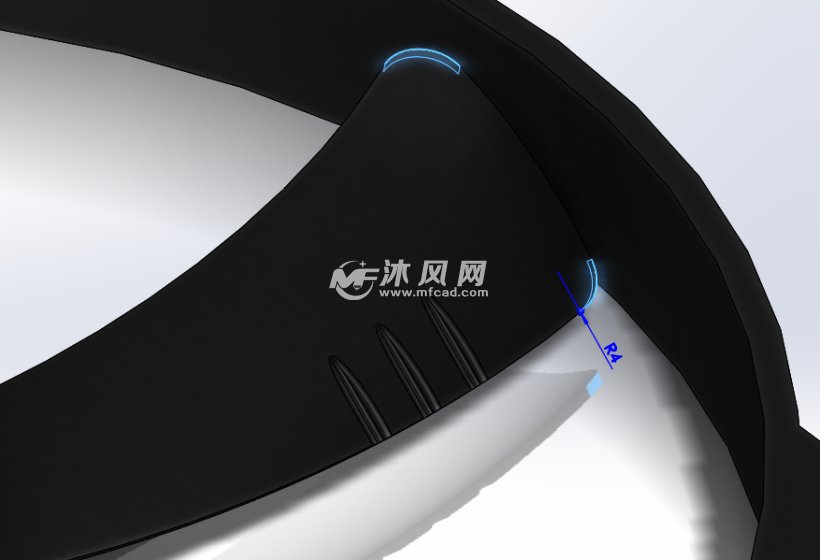

36、对风扇边角进行R4的圆角处理。

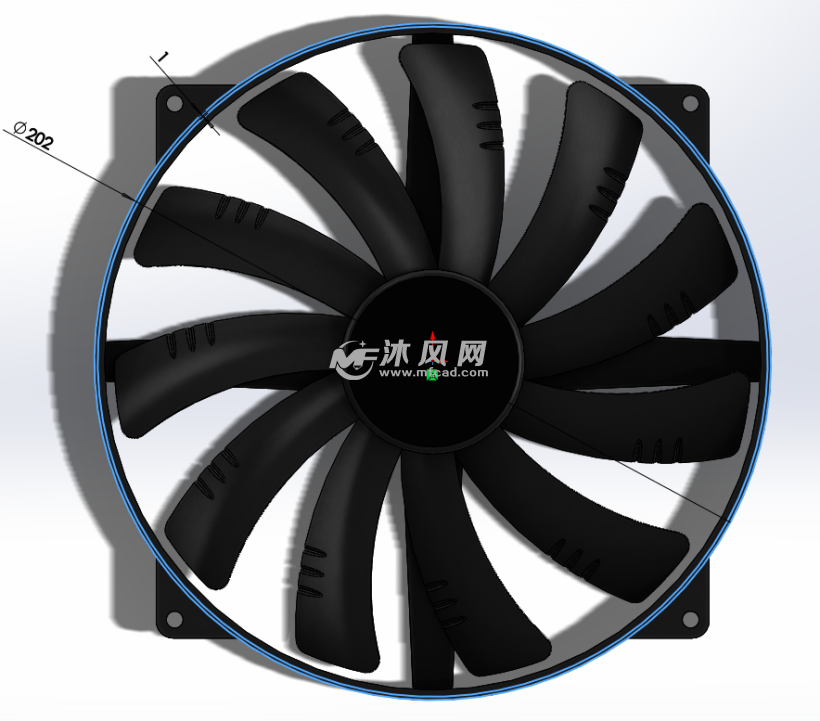

37、用圆周阵列命令,选择风扇叶实体,对其进行圆周阵列,复制实体。

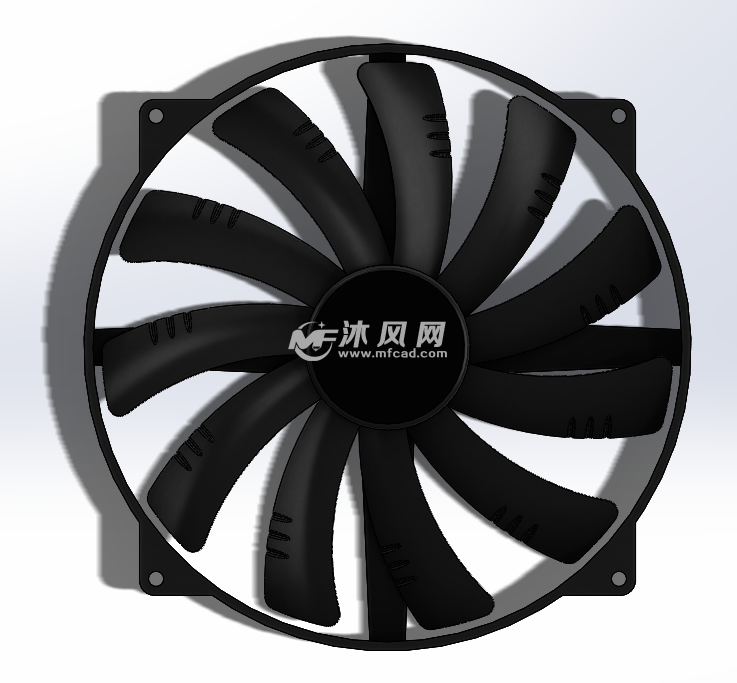

38、阵列完毕后得到图示的效果,我们可以看到,风扇的形状基本都出来了。

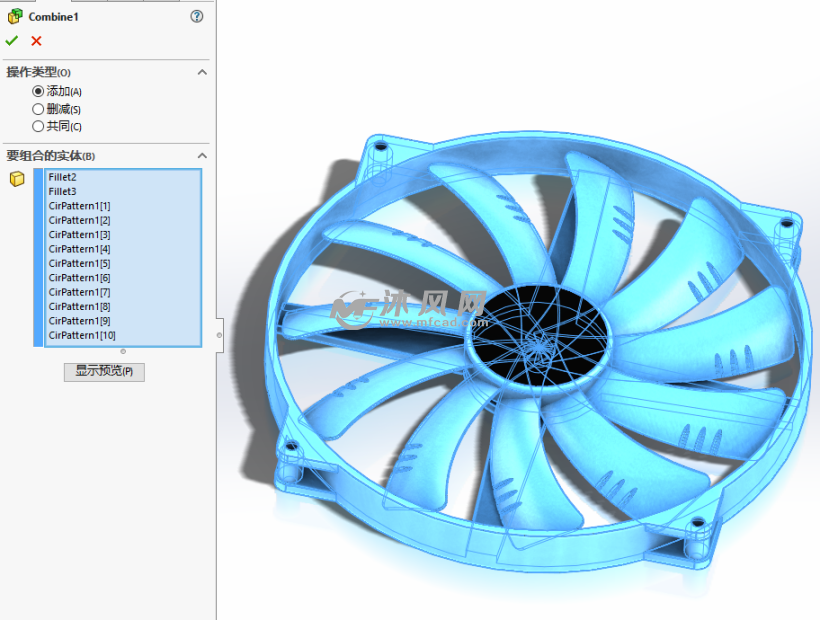

39、用组合命令,讲所有的实体进行合并操作,得到完整的单一实体。

40、在上视基准面,绘制图示草图,做细节用。

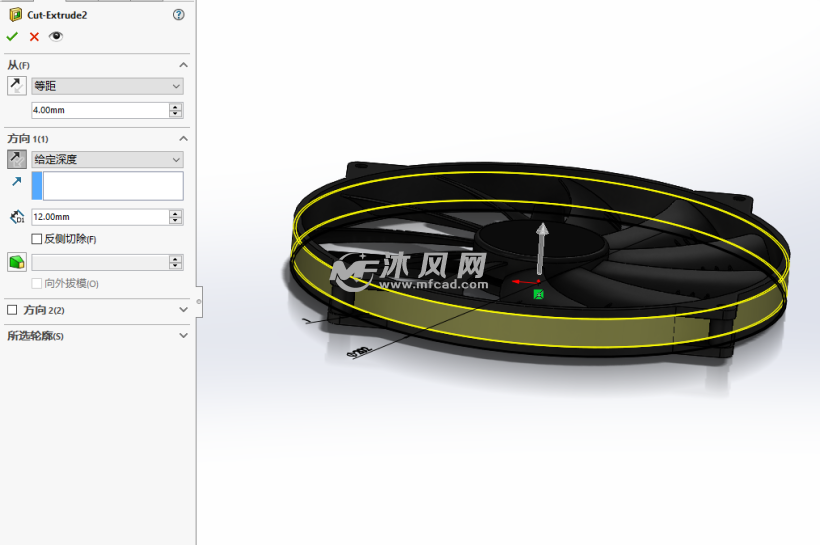

41、将其进行拉伸切除,按图示等距切除,得到最终的效果图。

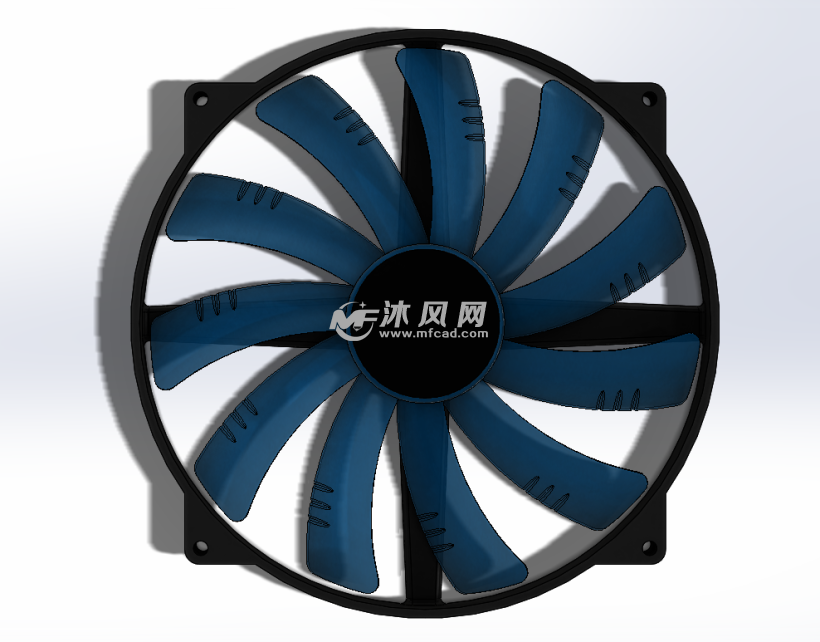

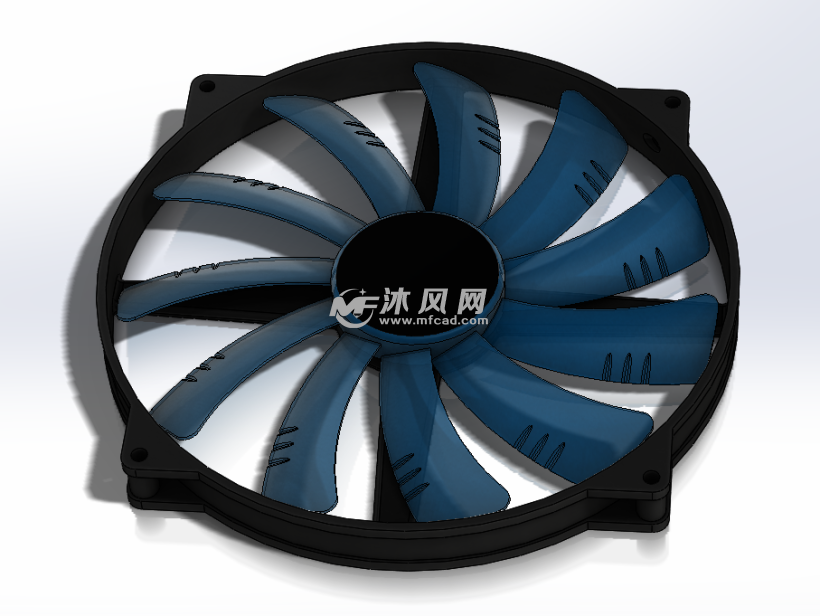

42、这样一来,我们的机箱风扇模型就做好了,欢迎阅读分享。
