多端口充电器曲面造型教程

作者:丁适鑫   发布时间:2019-06-12 浏览:65 所需积分: 免费

丁适鑫

概述:

这次给大家带来多端口充电器的曲面造型教程,solidworks2018版本制作,有兴趣的也可以下载本篇教程的模型观看,欢迎下阅读分享。

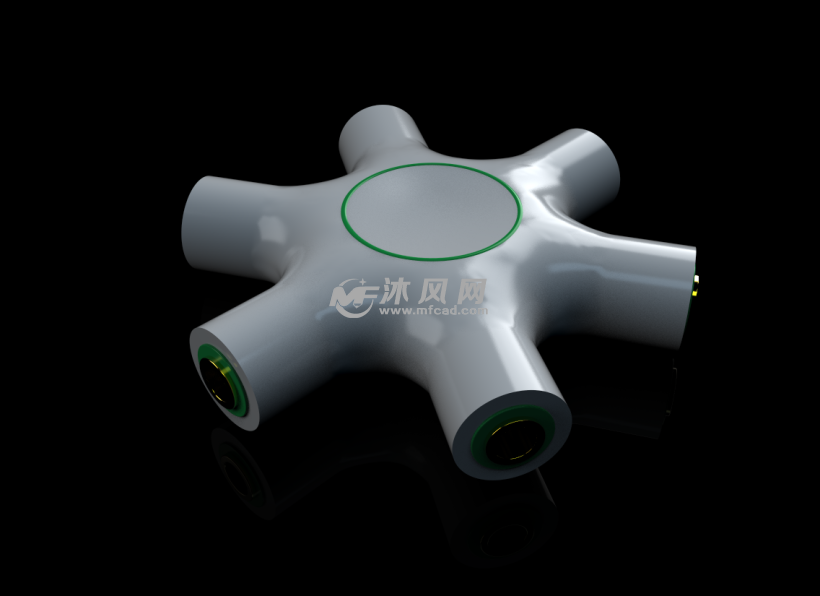

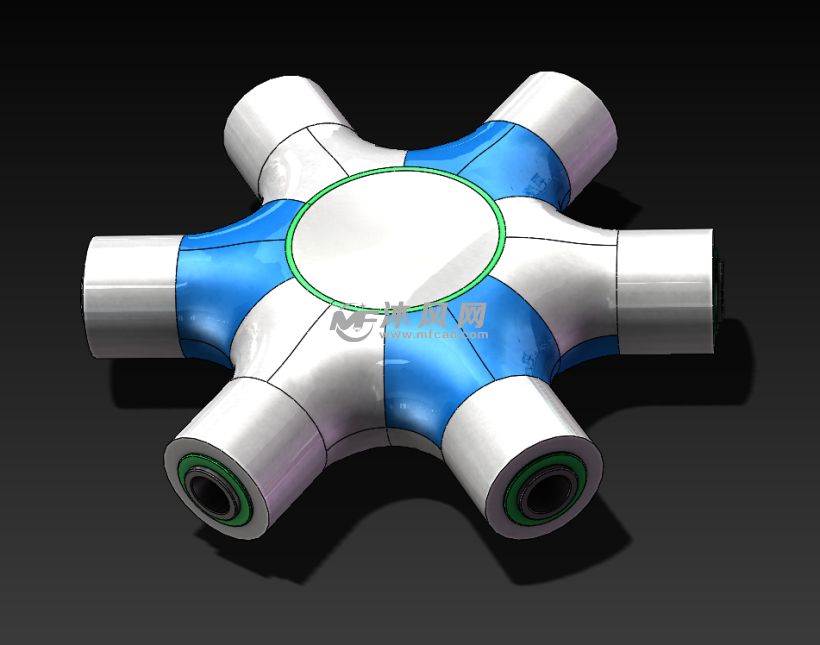

1、keyshot软件渲染的整体效果图

2、solidworks软件的预览图

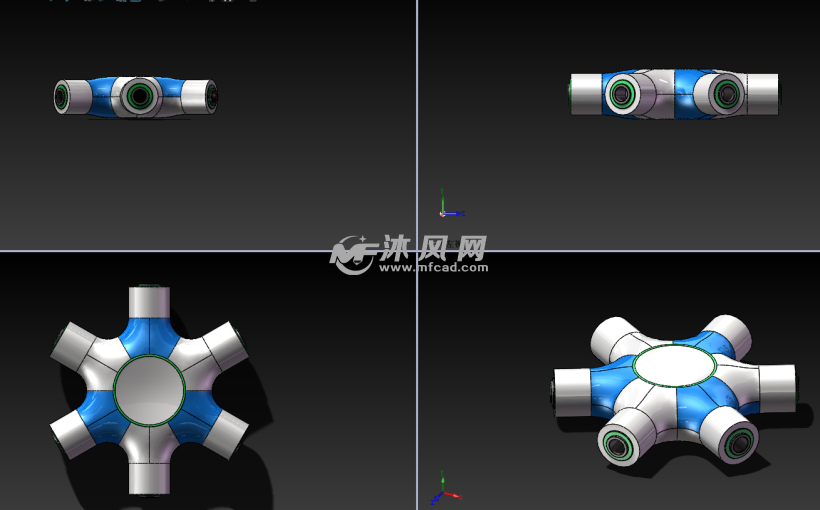

3、四视图预览

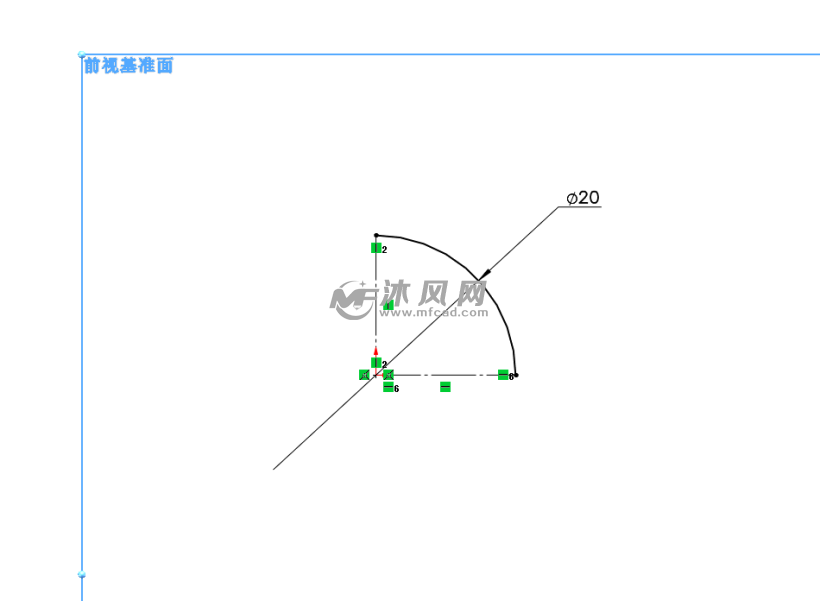

4、在前视基准面绘制如图圆弧,标上20的直径。

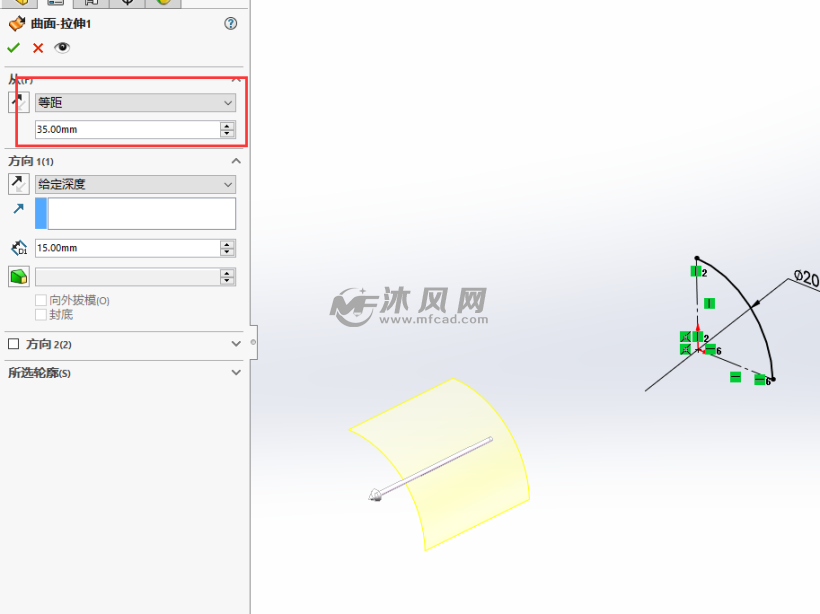

5、然后进行曲面拉伸,等距一段距离后再拉伸。

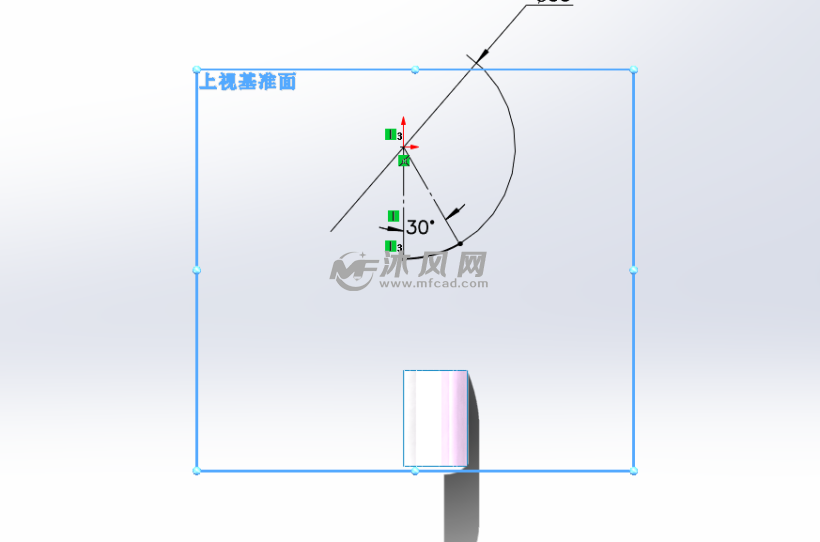

6、然后在上视基准面绘制如图圆弧。

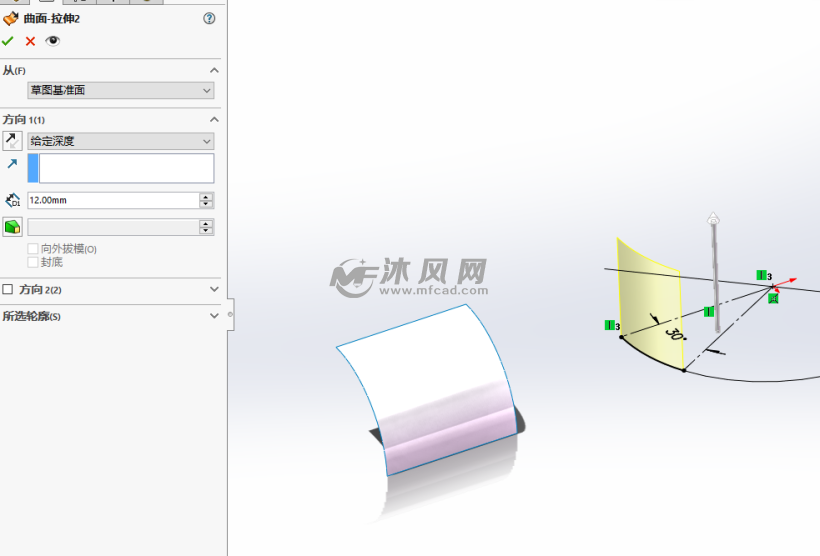

7、进行曲面的拉伸。

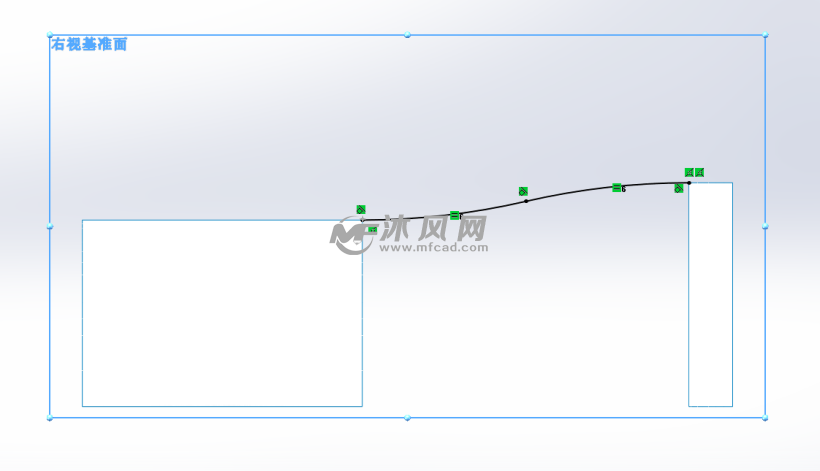

8、接着在右视基准面绘制如图样条曲线,添加图示约束。

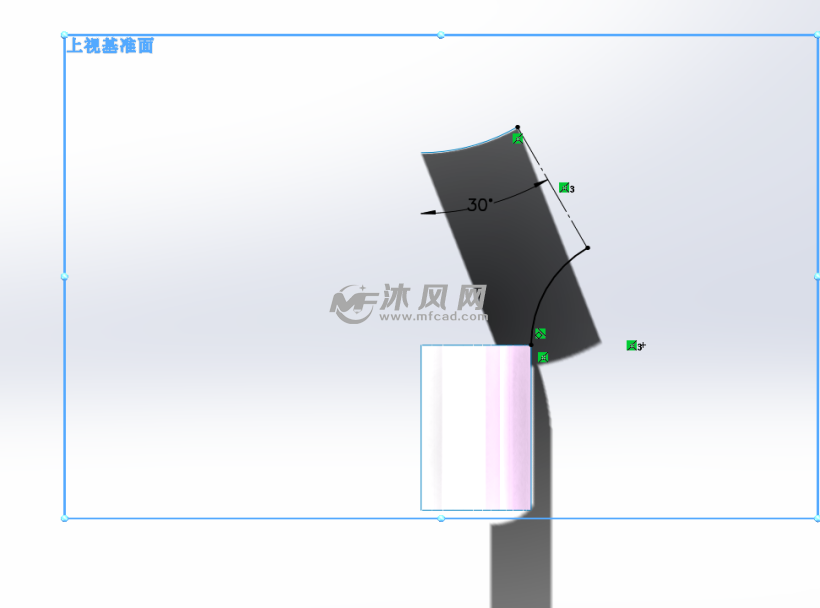

9、在上视基准面绘制如图圆弧和一条虚线。

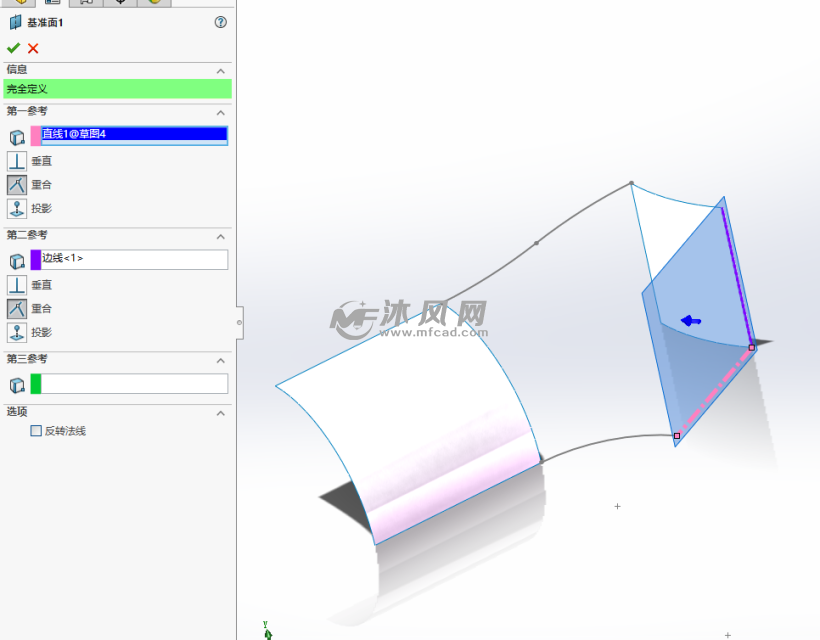

10、选择虚线和曲面的边线,做出一个新的基准面。

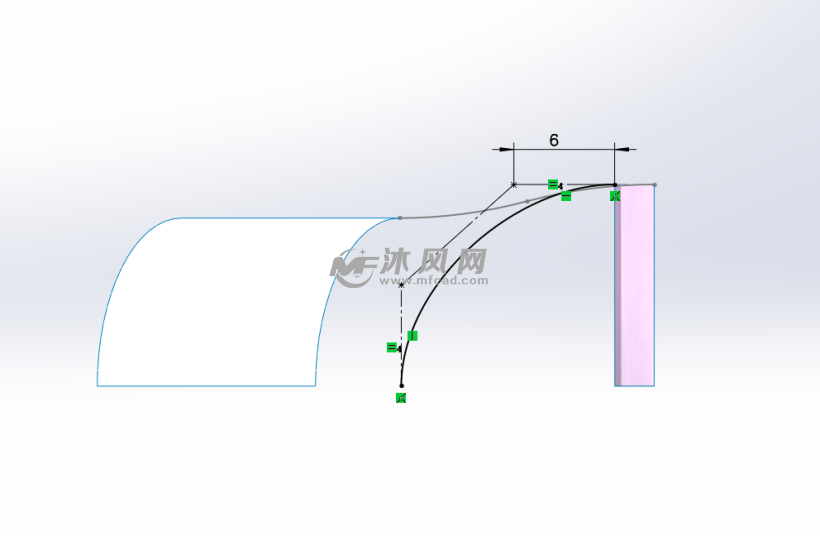

11、在该基准面上绘制图示样式曲线,约束如图。

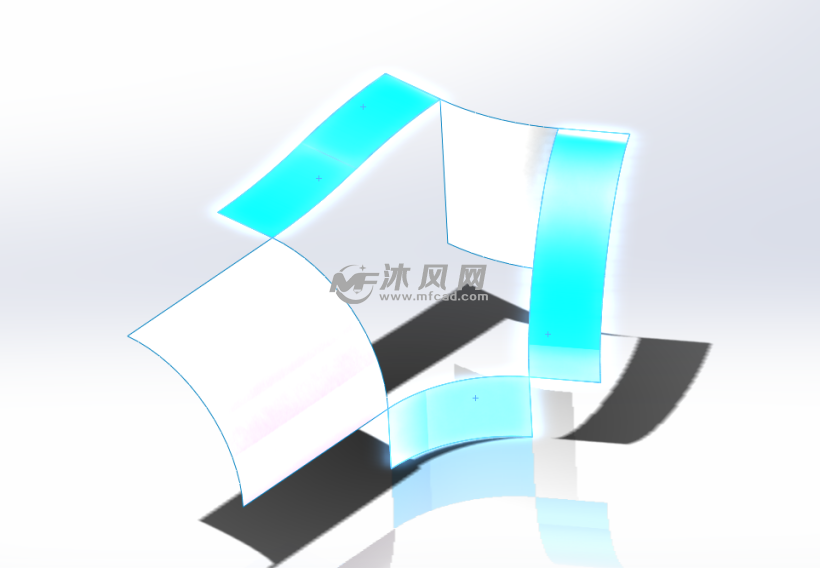

12、然后对3个草图进行曲面拉伸,距离随意给,得到图示曲面。

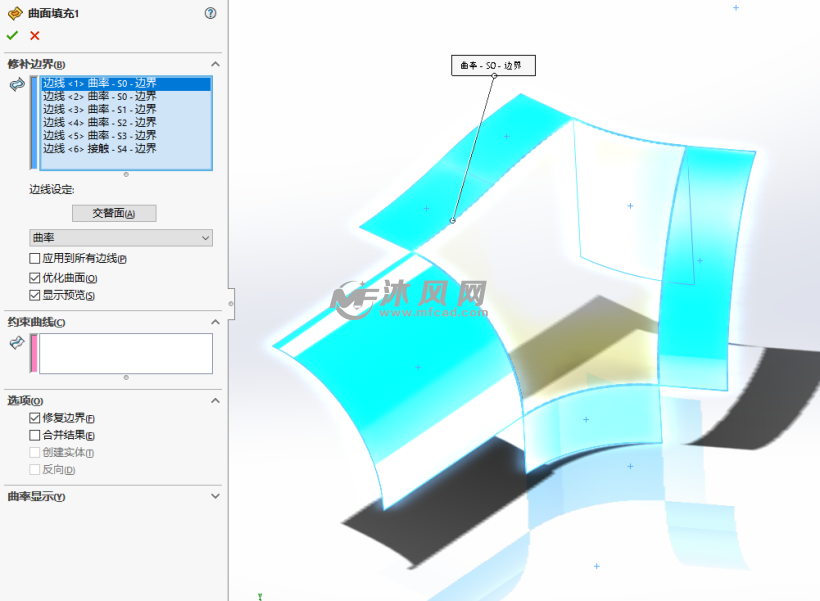

13、然后用填充曲面命令,选择边线进行填充处理,给上曲率约束。

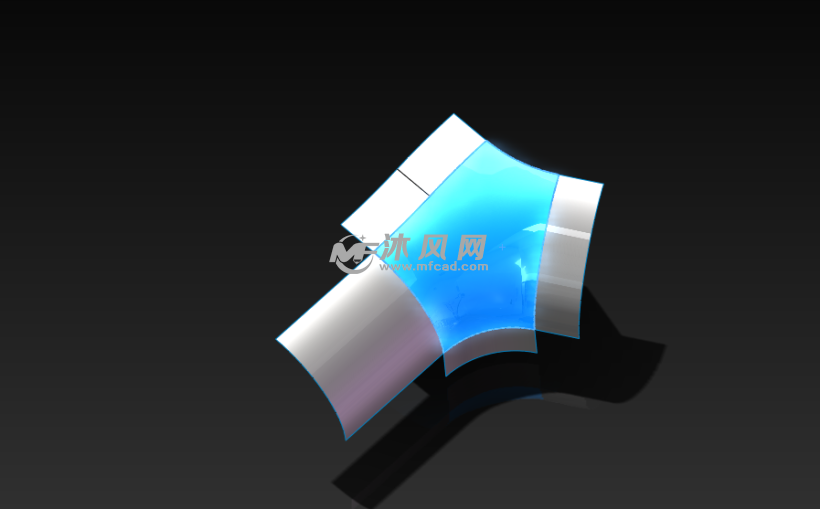

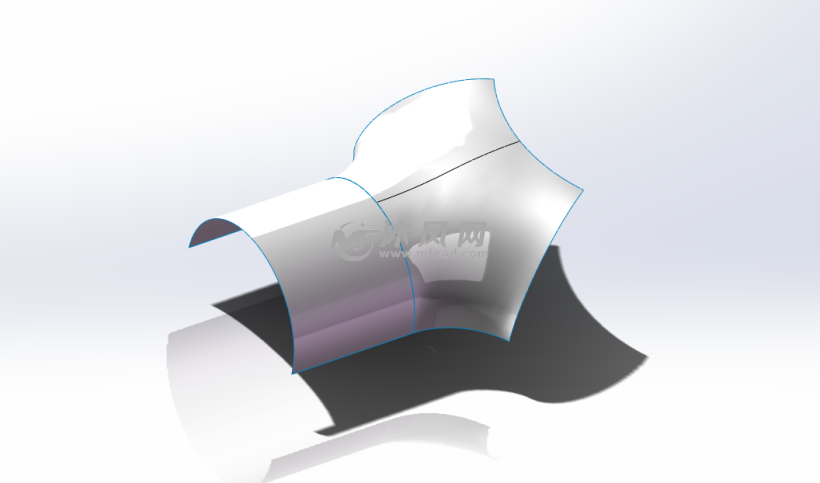

14、得到填充后的曲面,这样一来,我们就做出来一个对称面。

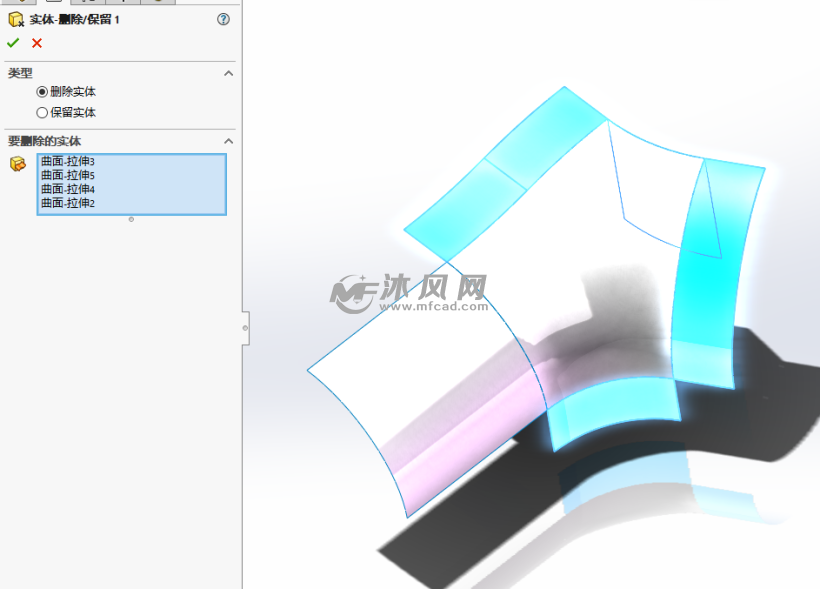

15、然后用删除实体命令,删除多余的曲面。

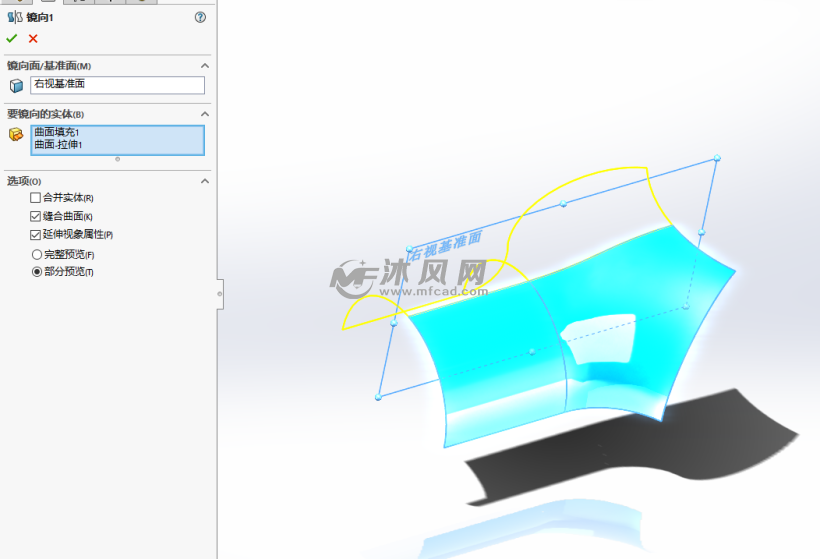

16、选择右视基准面,对曲面进行镜像操作。

17、镜像后,得到图示曲面,接下来需要进行阵列操作了。

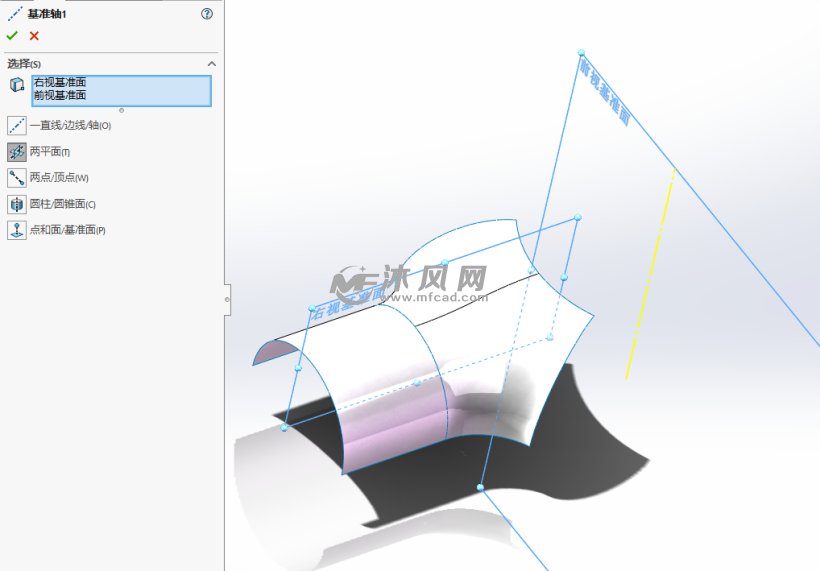

18、然后用前视基准面和右视基准面做出基准轴。

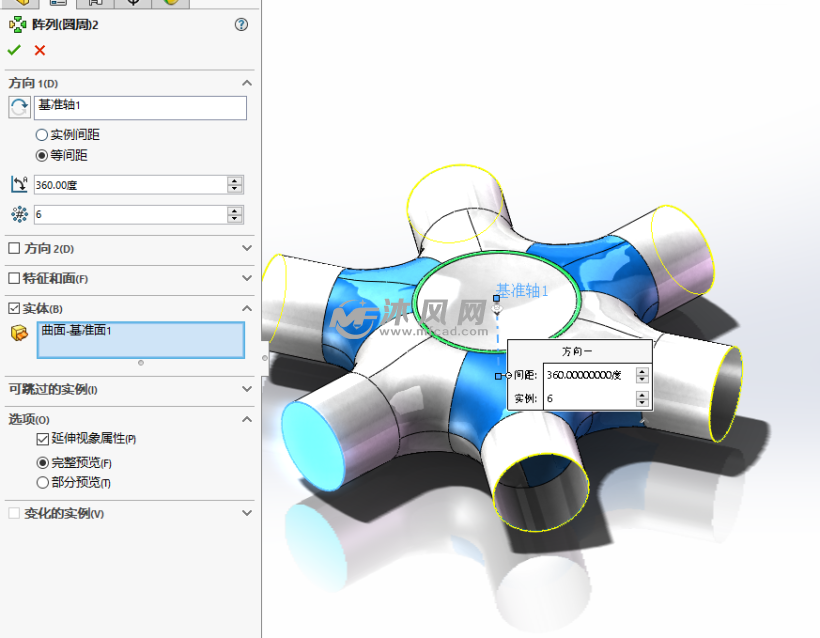

19、然后以该轴为中心,圆周阵列6个曲面。

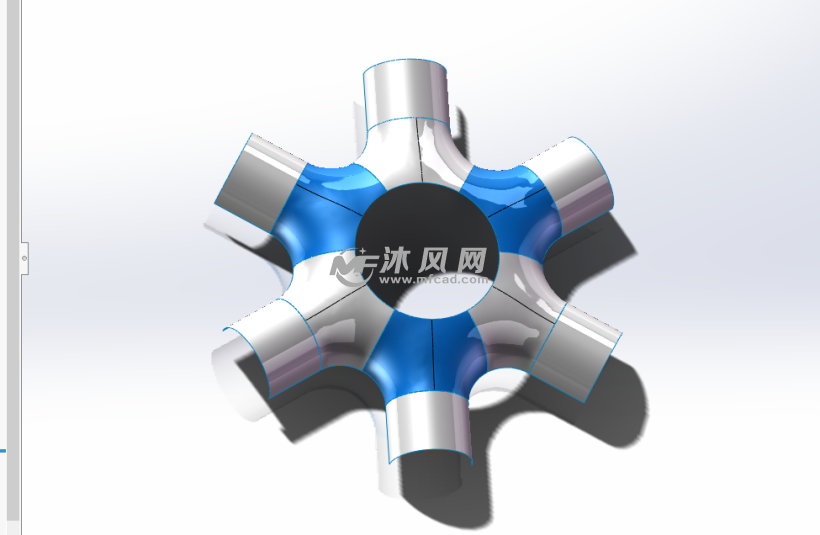

20、阵列完毕后,得到图示效果。

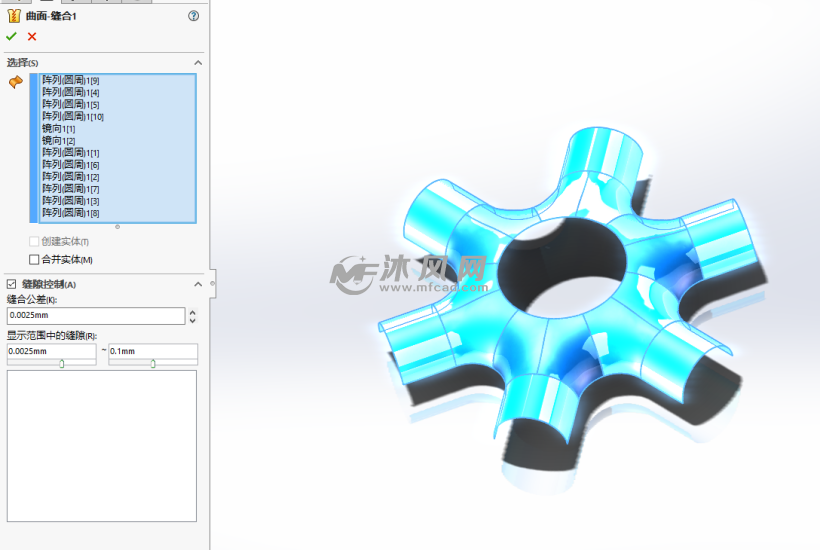

21、用曲面缝合命令,缝合我们的模型。

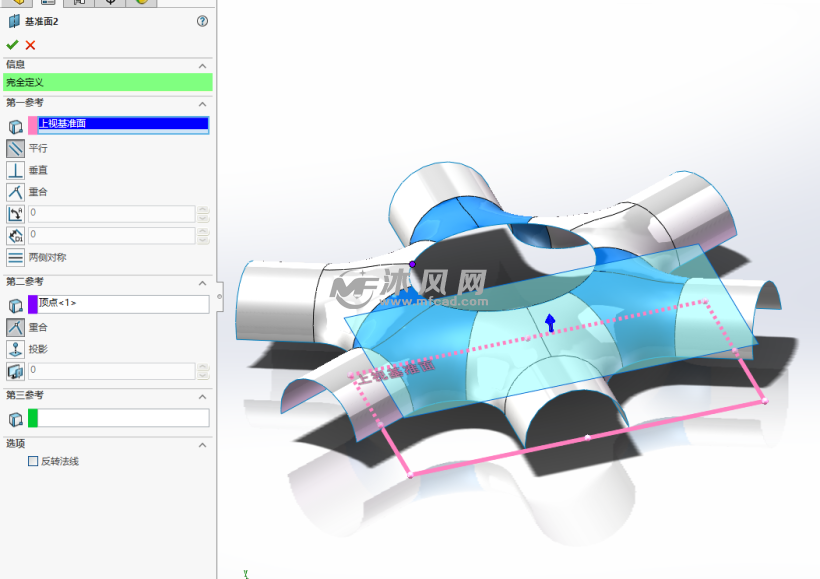

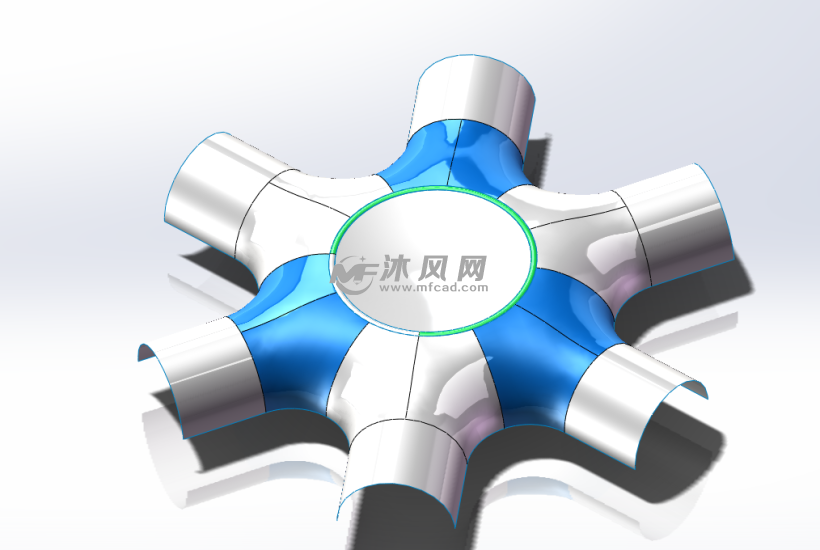

22、然后选择上视基准面和图示的点作为参考,生成新的基准面。

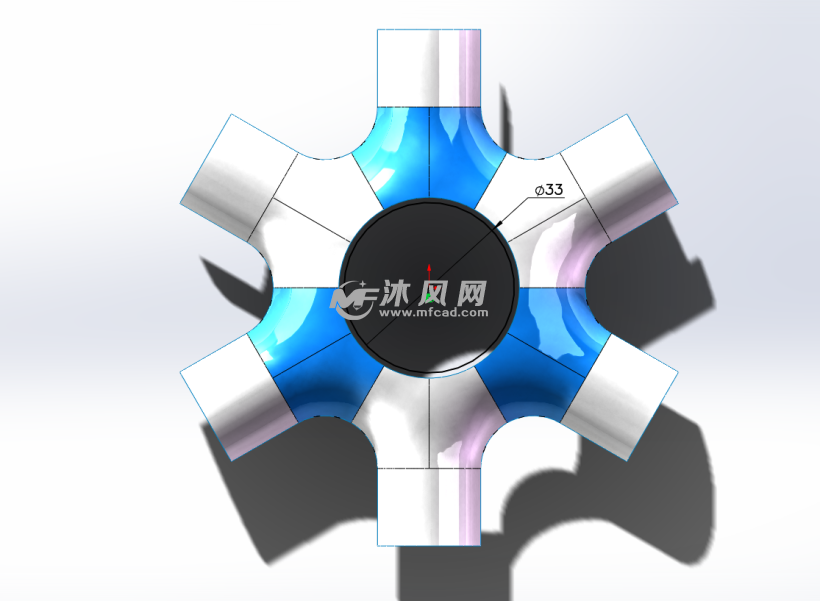

23、在该基准面上绘制如图圆。

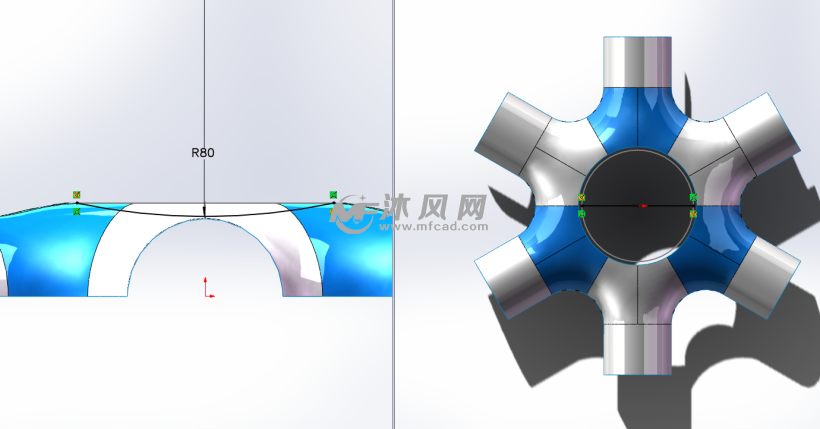

24、然后在前视基准面绘制图示圆弧。

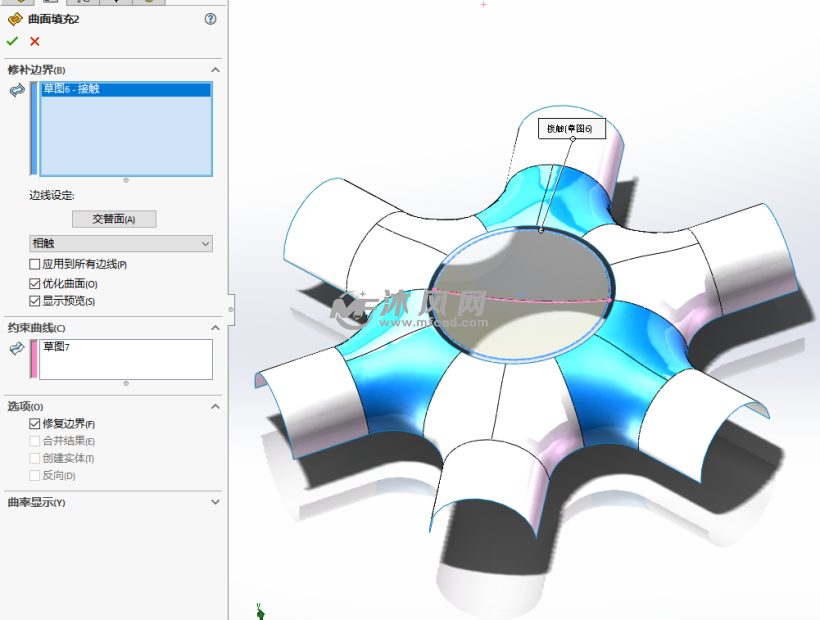

25、用曲面填充命令,选择圆和弧线,做为边界和约束曲线。

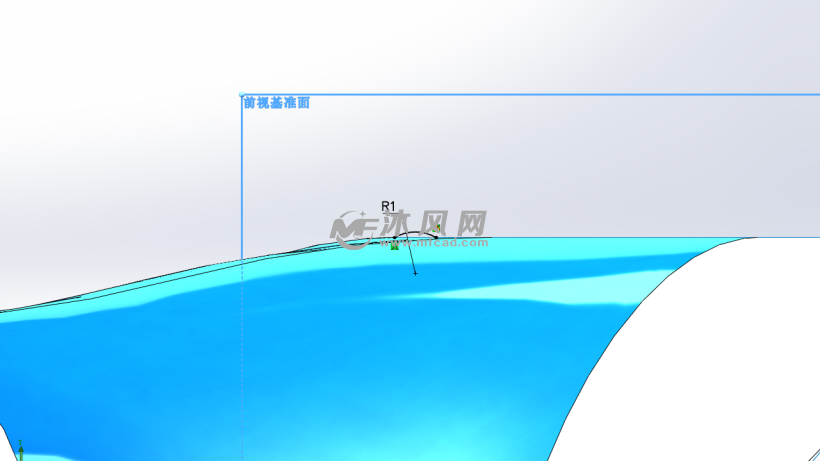

26、填充完毕后,在前视基准面绘制一点小圆弧,连接缝隙。

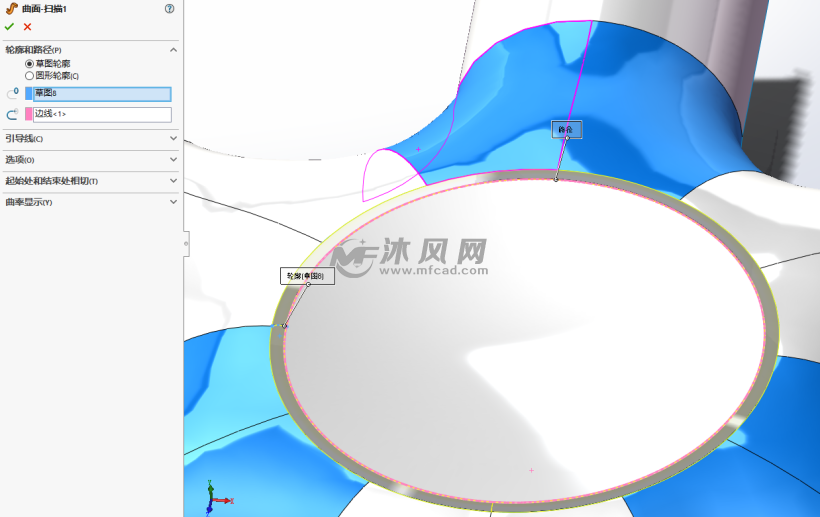

27、然后进行曲面扫描,填补缝隙。

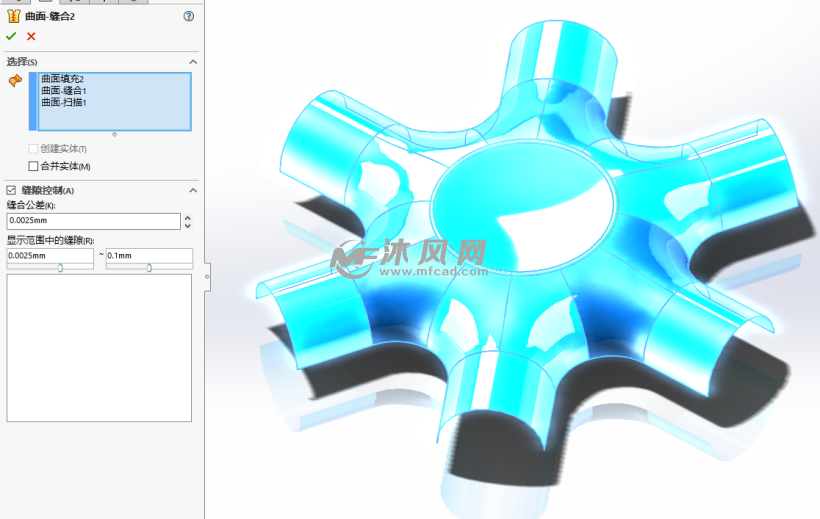

28、然后进行曲面的缝合,对所有曲面进行缝合处理。

29、得到缝合后的曲面模型。

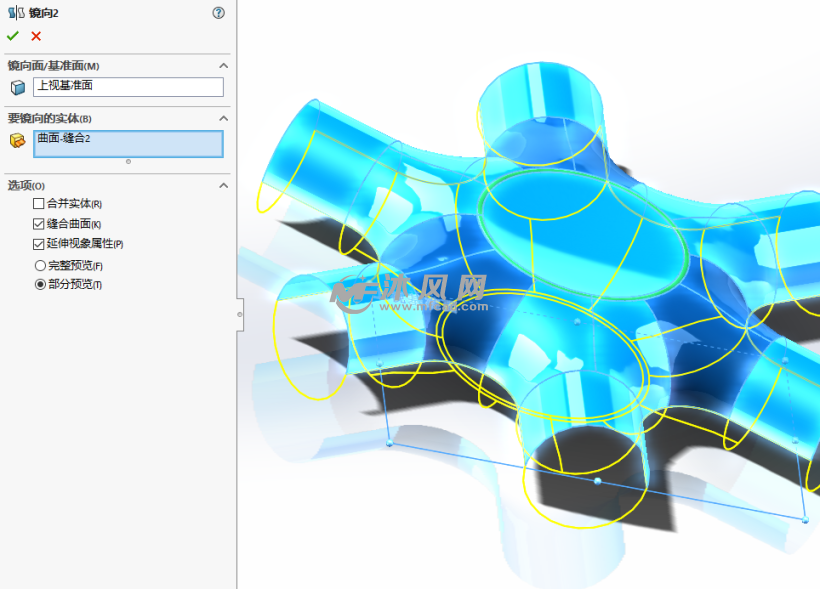

30、接下来,用上视基准面镜像我们的模型。

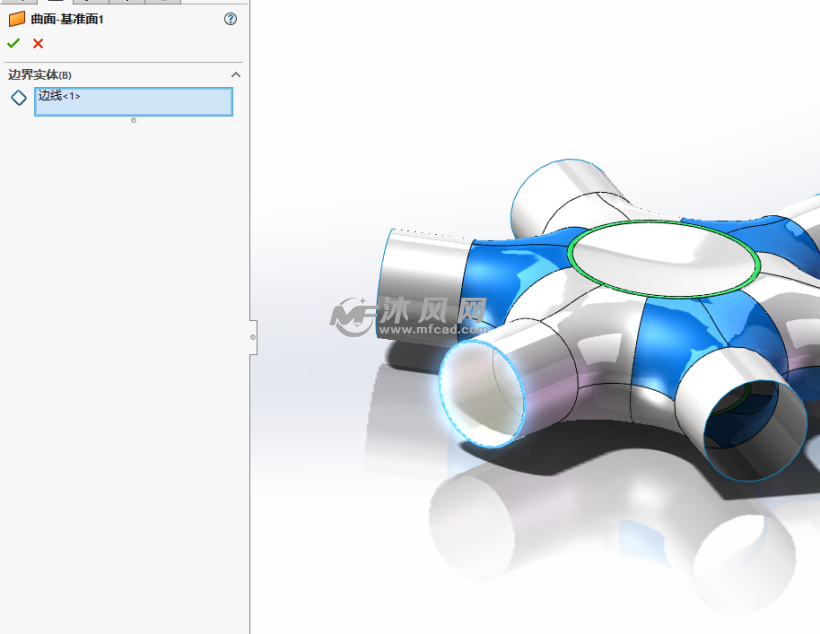

31、然后用平面区域命令,填补端口的平面。

32、并对其进行圆周阵列处理。

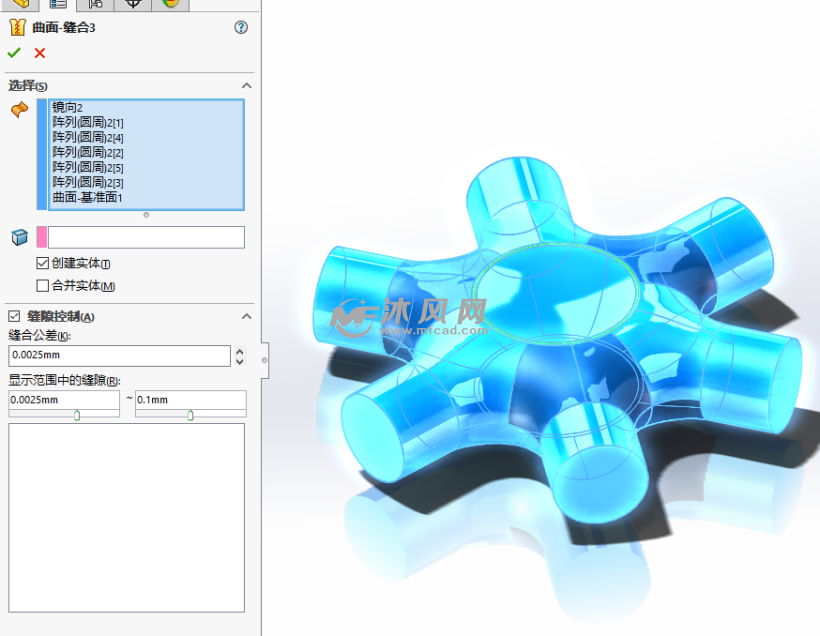

33、接着用曲面缝合命令,缝合我们的模型,并创建实体。

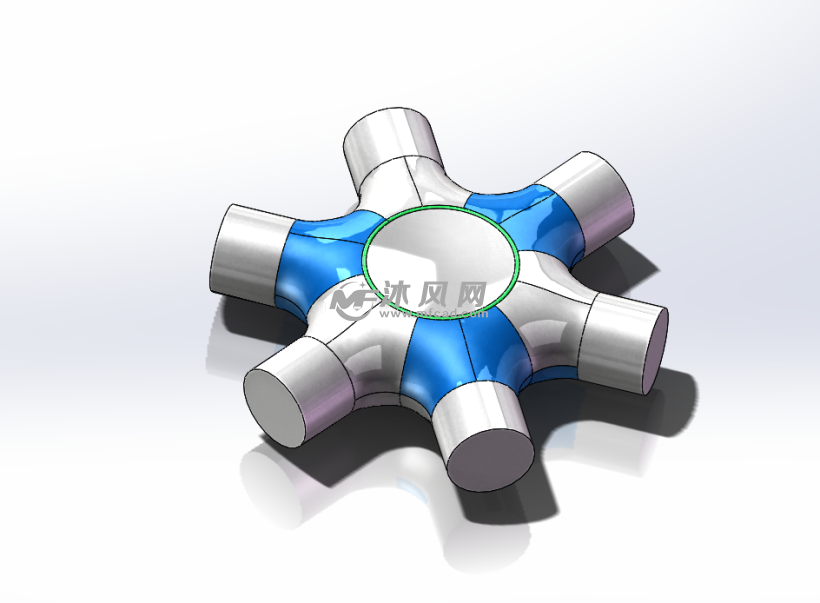

34、得到实体后的模型。

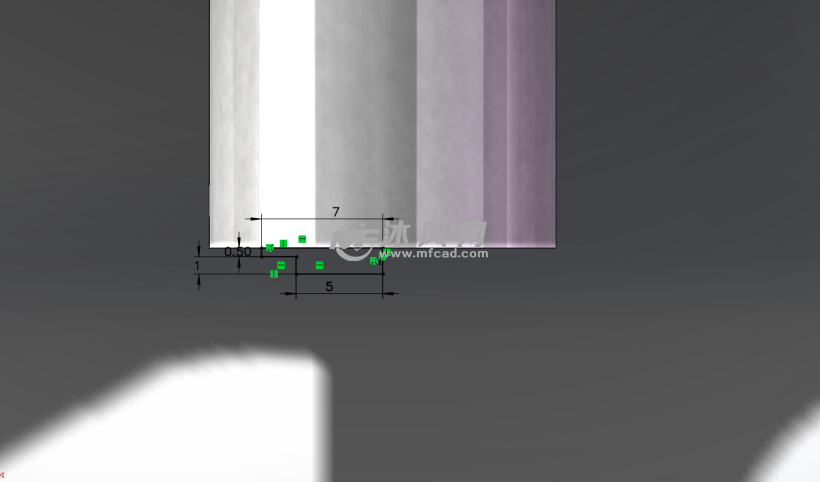

35、在端口处绘制一封闭截面草图。

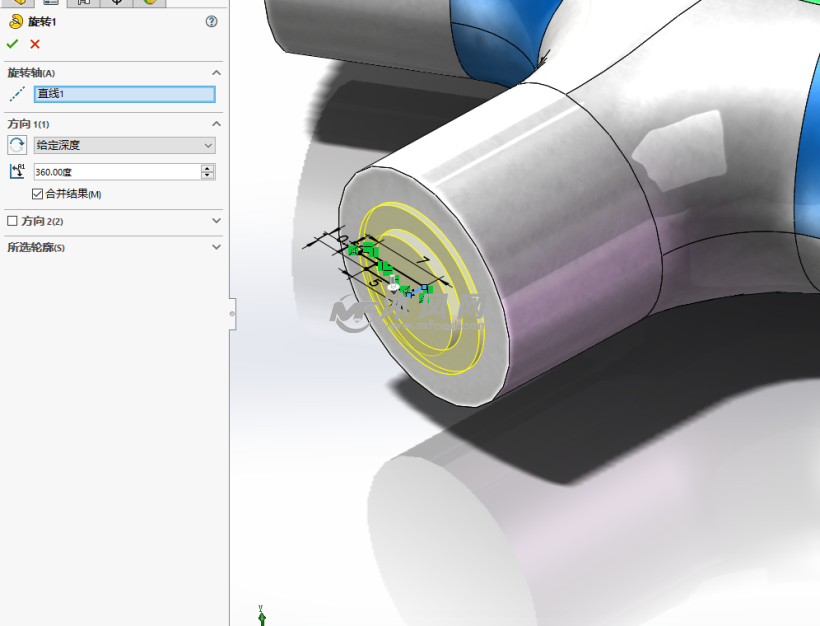

36、对其进行旋转,做出凸台。

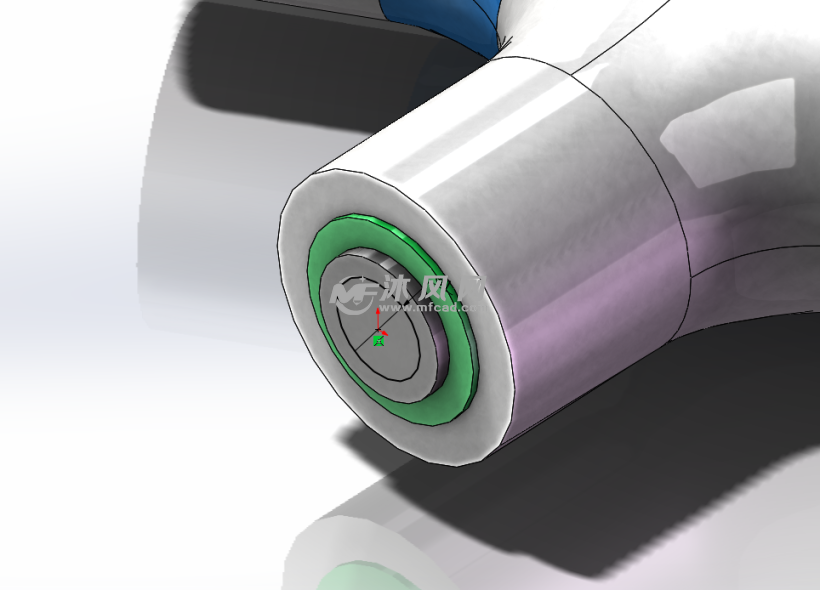

37、然后在端面绘制一个圆。

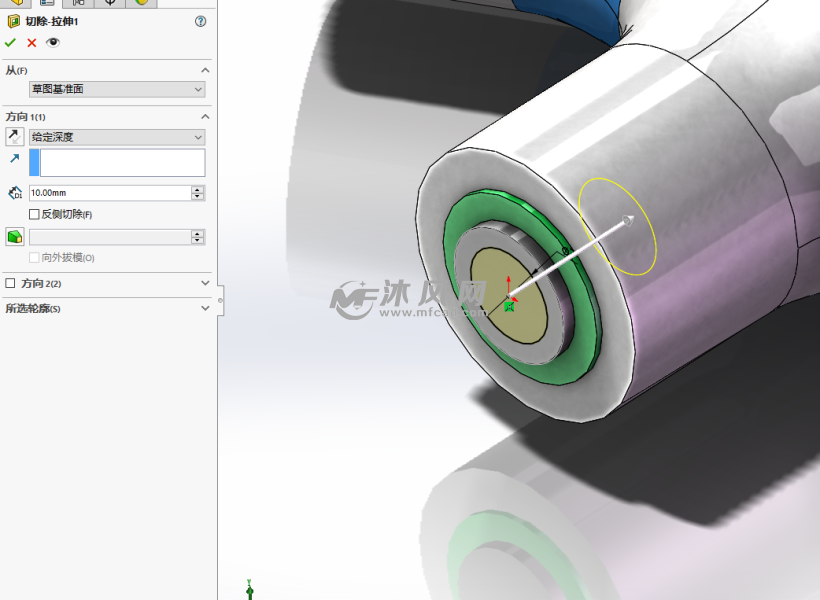

38、进行拉伸切除。

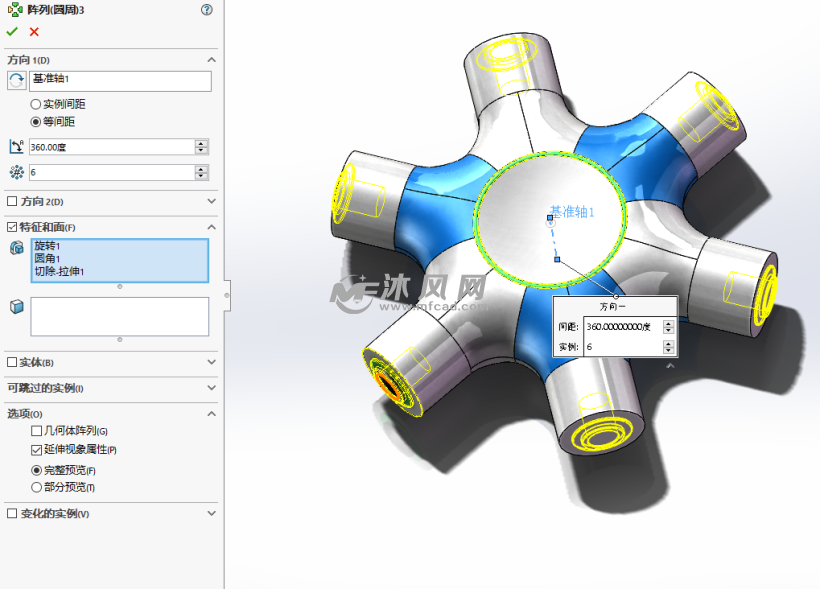

39、再多新建立的3个特征进行圆周阵列。

40、这样一来就得到了我们最终的模型效果,欢迎阅读分享!
