1.洗衣液瓶子主曲面曲线的构建

作者:神恩浩大   发布时间:2019-05-27 浏览:276 所需积分: 10(沐风币)

神恩浩大

概述:

今天讲解一下使用UGNX创建洗衣液瓶子模型的方法,第一节洗讲解洗衣液瓶子主曲面曲线的构建,主要用到了草图、有界平面、拉伸、艺术样条、旋转等命令。学习完以后请观看第二节洗衣液瓶子主曲面的构建及实体的生成。

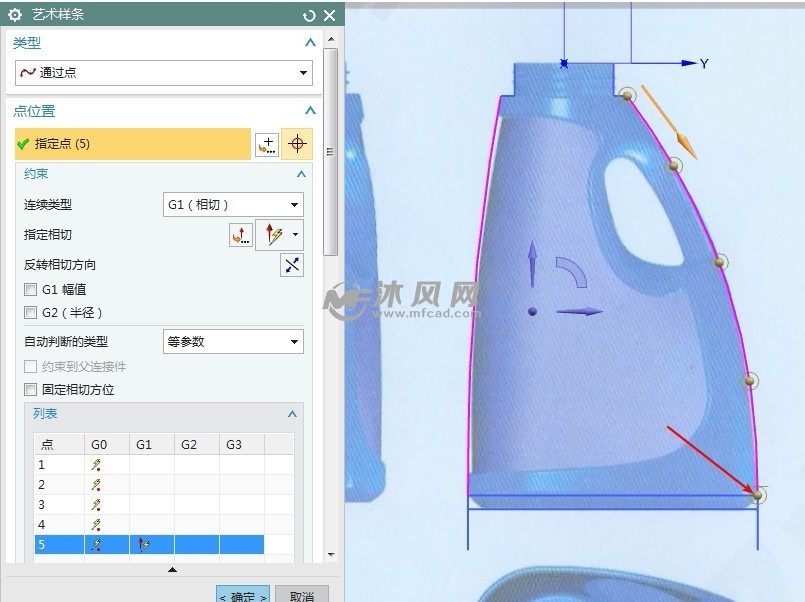

1、使用艺术样条命令,做出曲线,注意箭头所指的地方要做相切约束。

2、使用拉伸命令,拉伸这条曲线,拉伸参数如下所示。

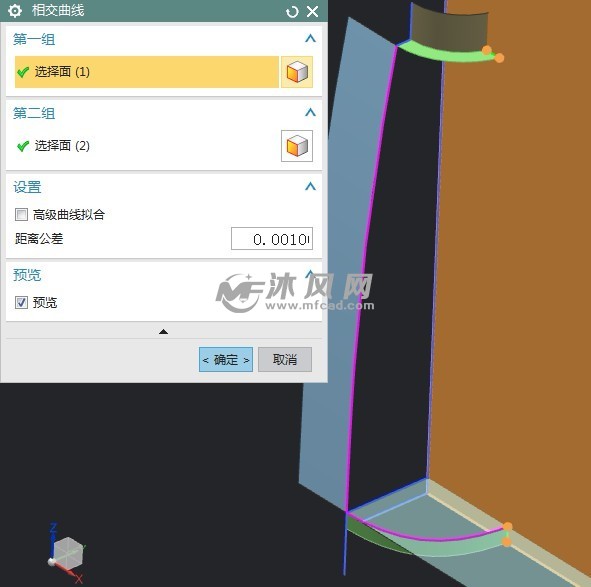

3、使用相交曲线命令,求出两个曲面的交线。
