1.8进料仓手动密封闸板阀-驱动设计（五）

作者：灵敏的太阳   发布时间：2026-09-03 浏览：226 所需积分： 60(沐风币)

目录

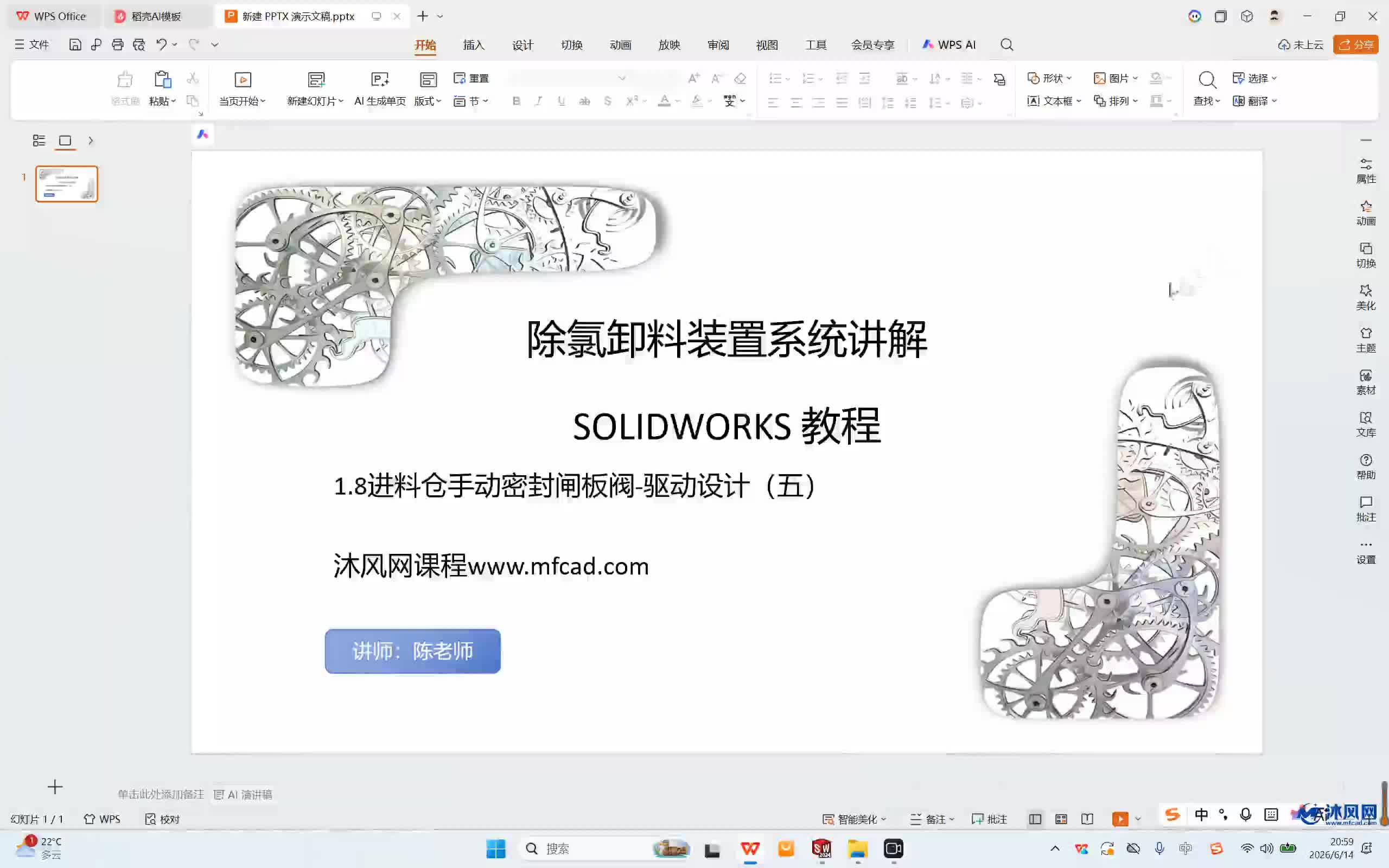

进料仓手动密封闸板阀-驱动设计（五）视频讲解 (时长：00:32:01)

灵敏的太阳
  • 发布内容：730个
查看TA的个人主页

概述：

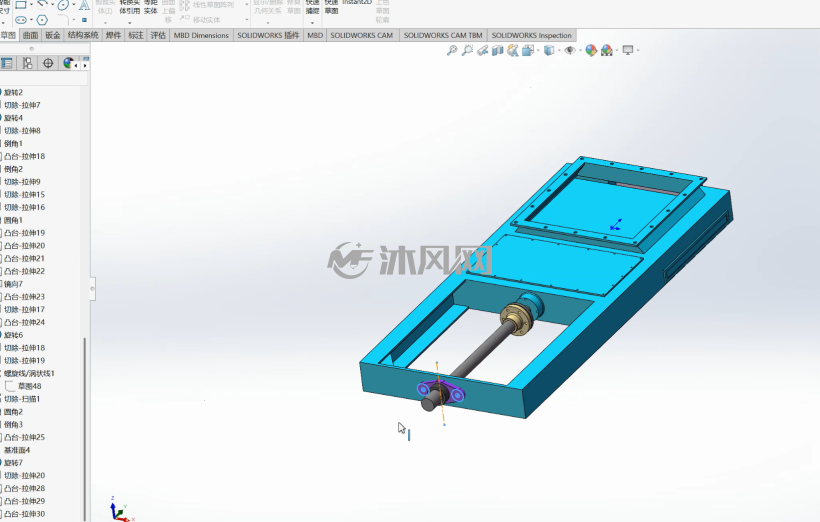

进料仓手动密封闸板阀-驱动设计，整体以加长杆与丝杆丝母连接，设计上端顶梁与支座连接，保证整体的直线运动；最终手动密封闸阀在整体处组装的位置与要求讲解。

1、视频内容讲解

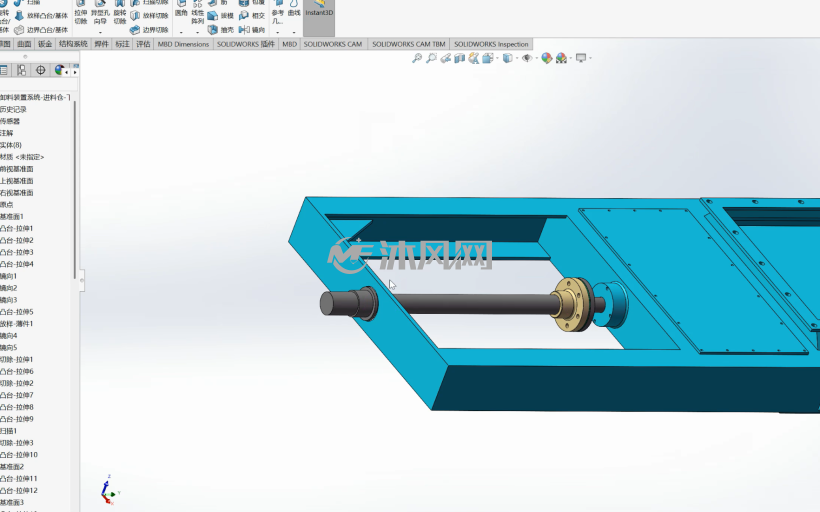

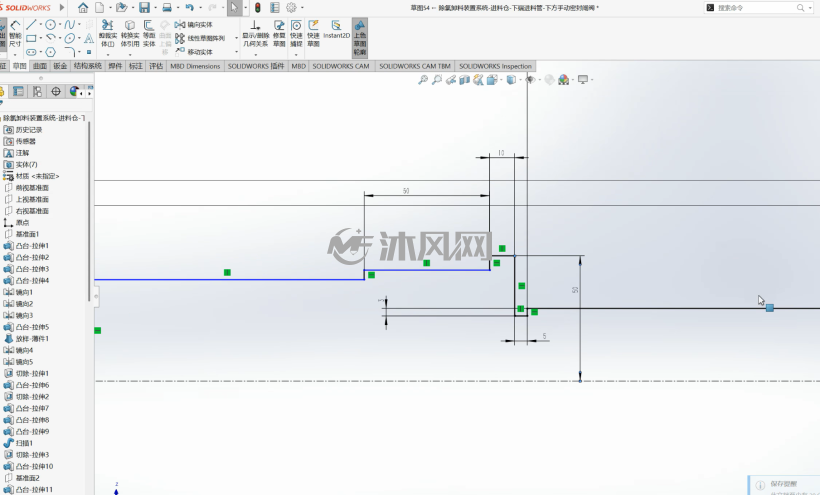

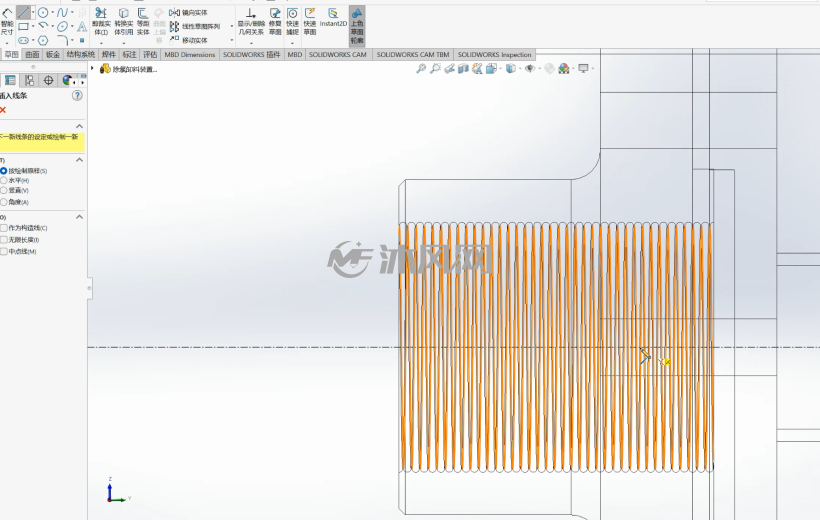

2、丝杆草图尺寸设计

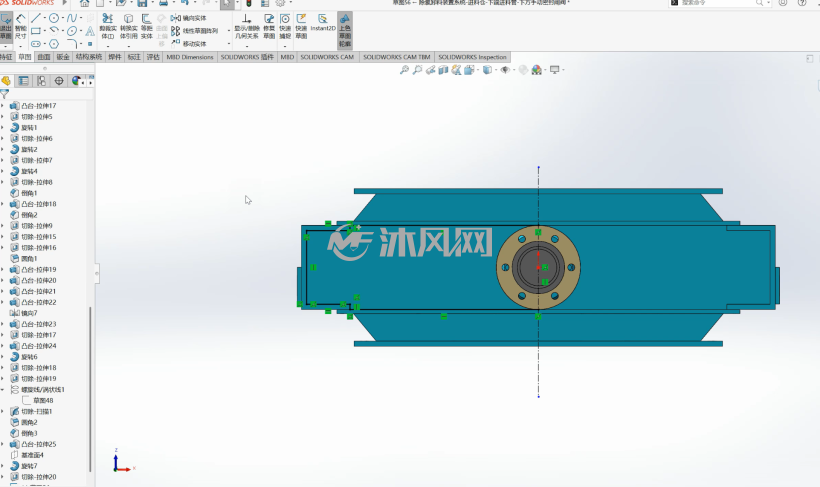

3、丝母座尺寸设计

4、支座与顶梁板设计

5、丝杆上端尺寸支座设计

6、支座设计

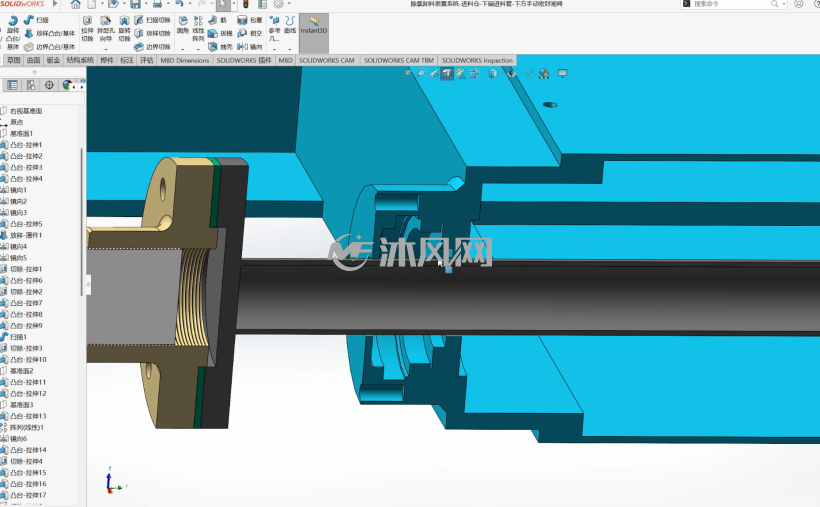

7、密封处截面如何连接图

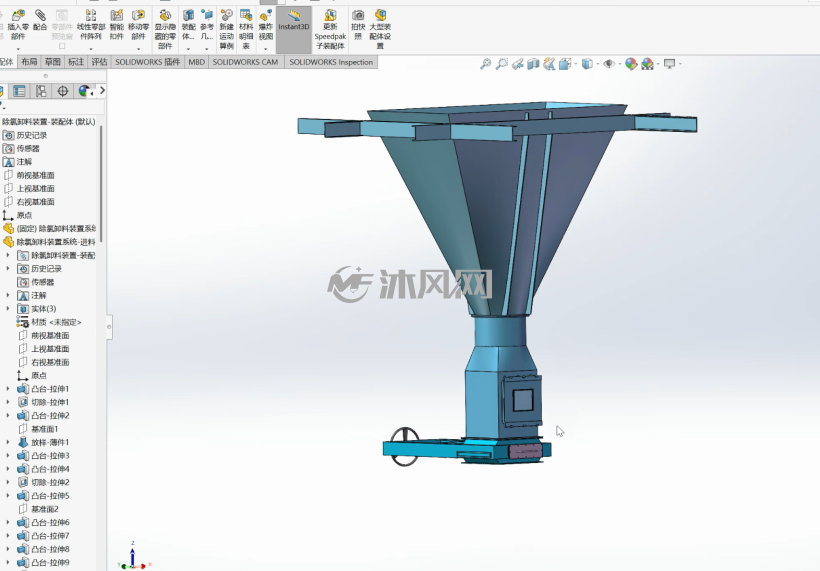

8、手动闸阀与进料仓料管组装图
