合成氨变换工段工艺流程图

发布时间：2018-08-20 08:38

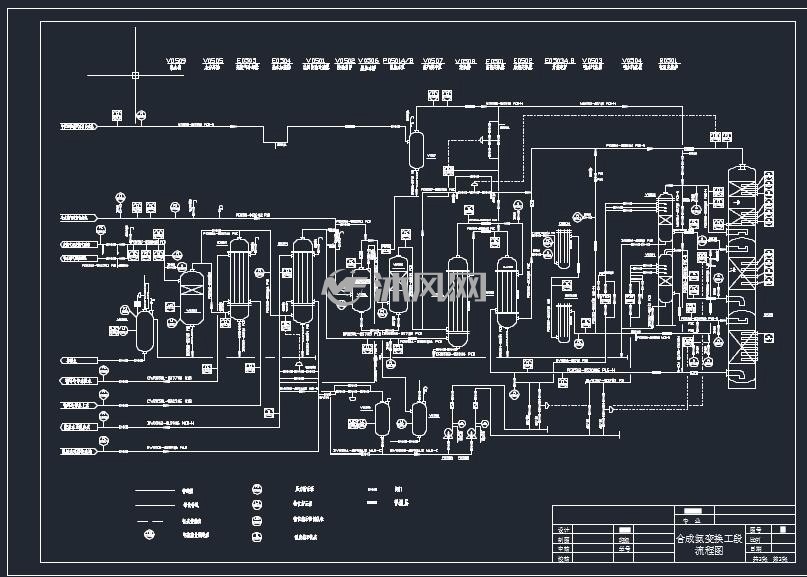

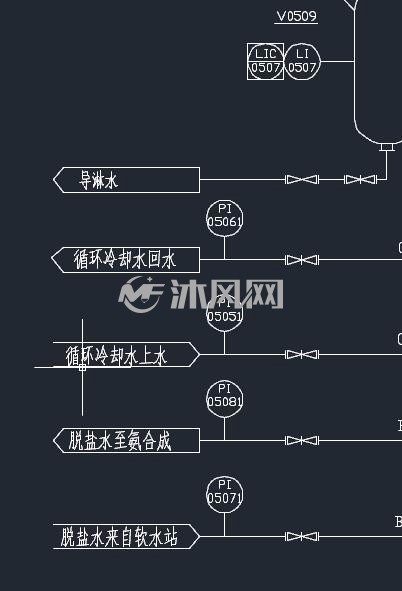

(1/5) 合成氨变换工段工艺流程图

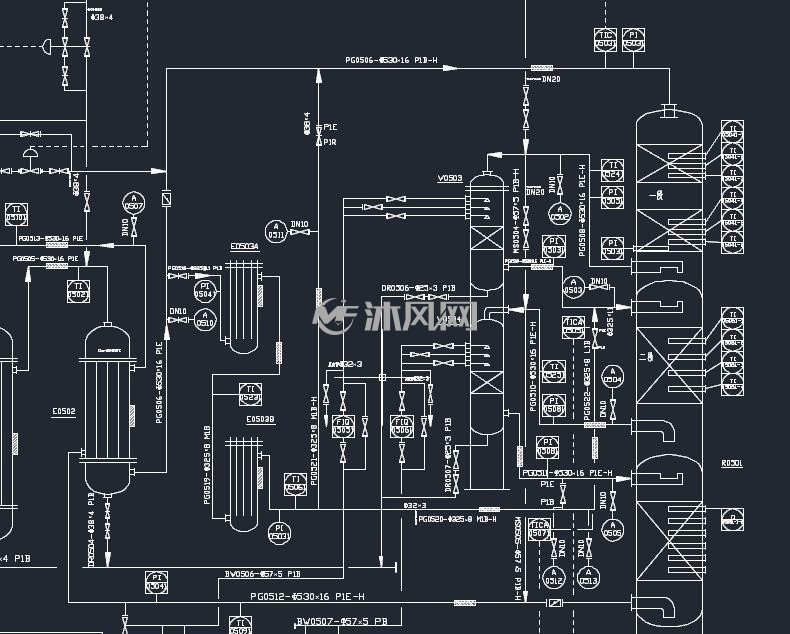

(2/5) 变换工段工艺流程图

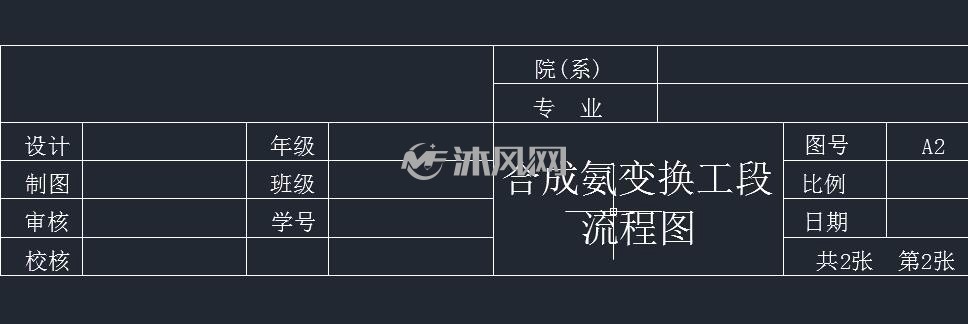

(3/5) 标题栏
(4/5) 合成氨变换工段

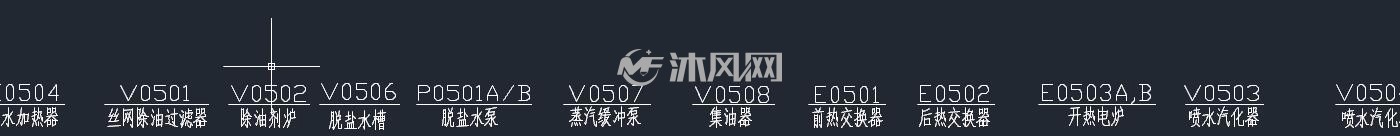

(5/5) 设备

退出全屏

变换工段是指一氧化碳与水蒸气反应生成二氧化碳和氢气的过程。一氧化碳变换既是原料气制备的继续。目前,变换工段主要采用中变串低变的工艺流程。本设计针对中低温串联变换流程进行设计,对流程中各个设备进行物料、能料衡算、以及设备选型,，并绘制了带控制点的流程图。
