摊凉输送机
发布时间：2019-03-07 13:06
-
(1/4)

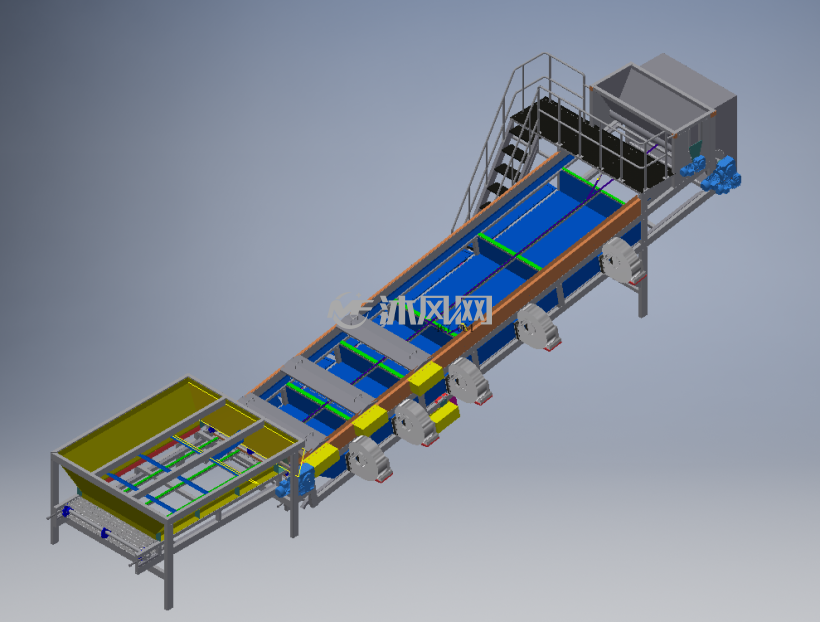

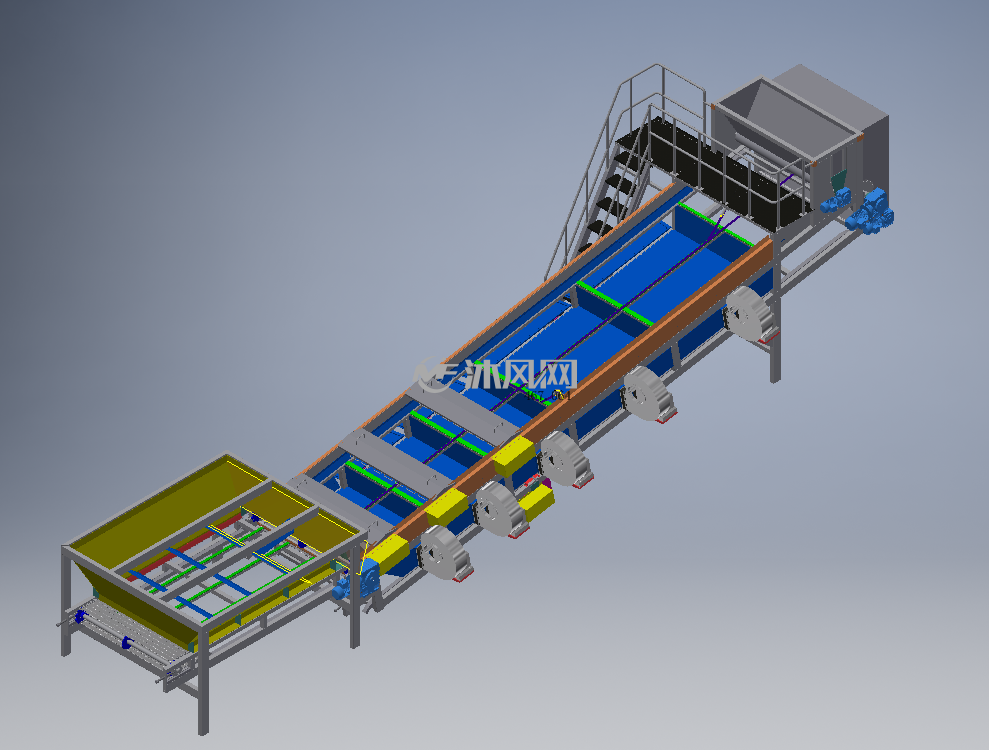

摊凉输送机总图
-
(2/4)

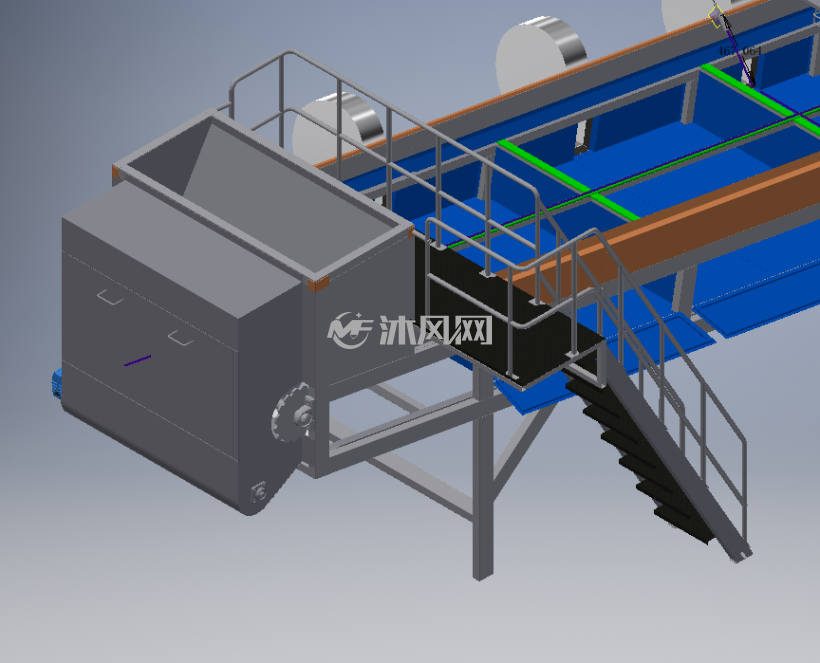

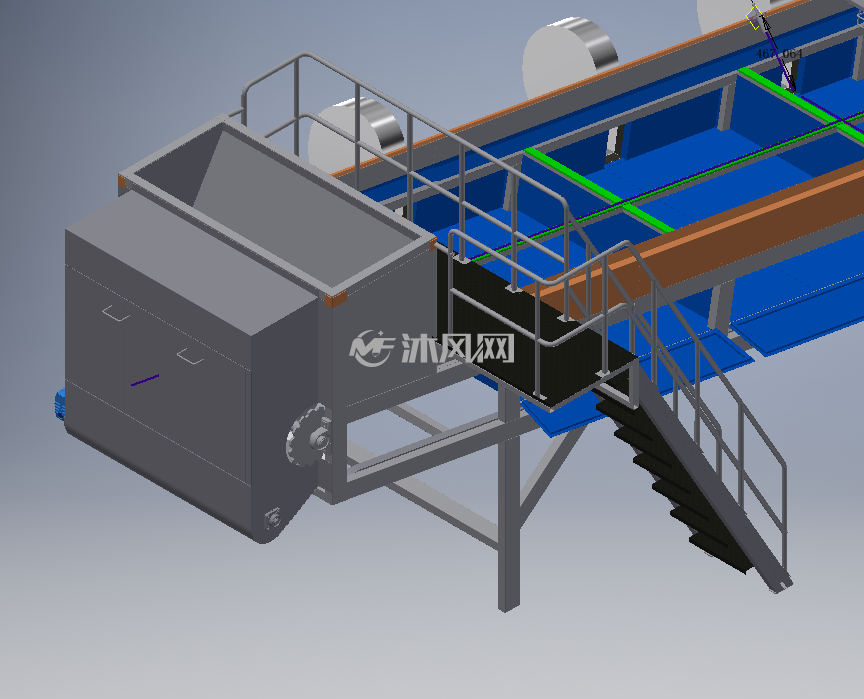

摊凉输送机细节
-
(3/4)

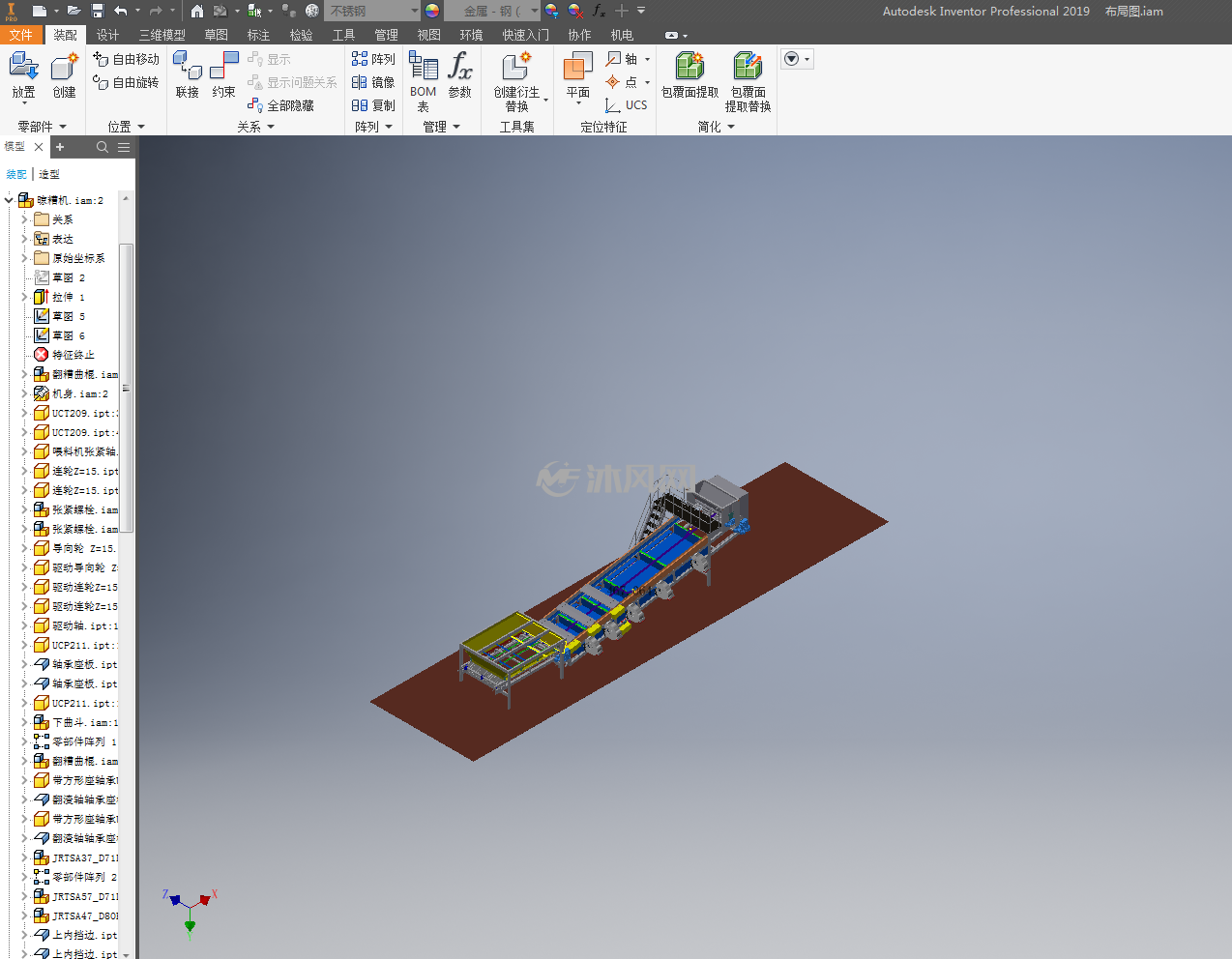

摊凉输送机模型树
-
(4/4)

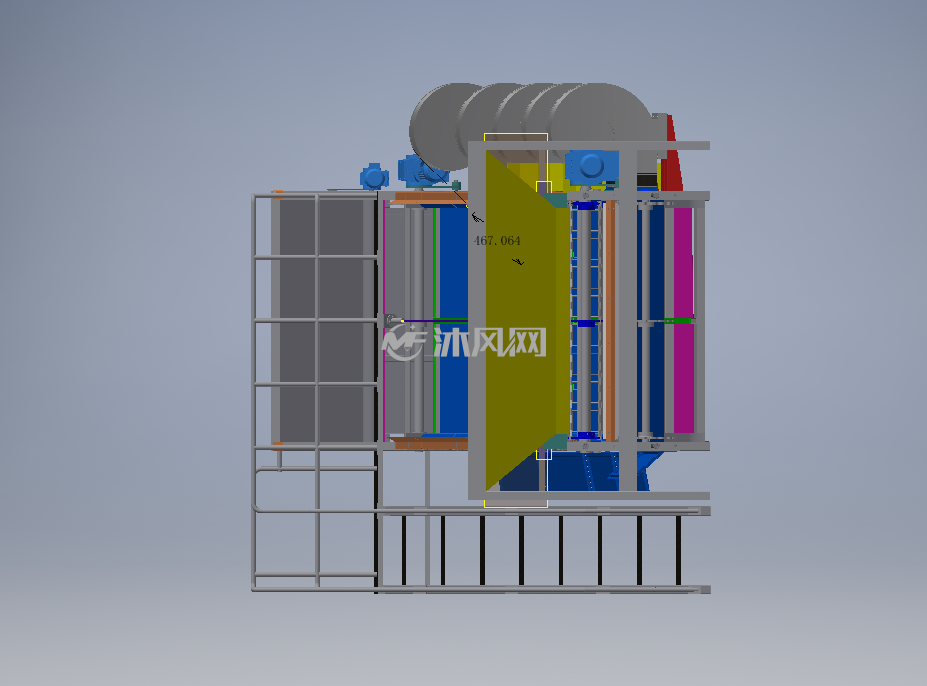

摊凉输送机左视图
摊凉输送机描述
一、总体配置
1、机械晾糟装置由给料输送机、摊晾输送机、翻糟机、
冷却风机、加曲机、电气控制系统等组成；
2、装置机容量：18KW;
3、驱动采用斜齿轮-蜗轮蜗减速机配防爆电机；
4、与物料接触均采用卫生级材质。
二、给料输送机
1、功率1.1KW,速比256.47；
2、输送链板：304不锈钢板制作，
节距63.5,有效宽度1650;
3、料斗容积2.8m^3；
三、摊晾输送机
1、功率1.5KW,速比158.45；
2、输送链板：304不锈钢板制作，节距76.2，
有效宽度1650，摊晾面积约14m^2;
四、翻糟机（三台）
1、功率0.37KW,速比25.83；
2、分布于1#、2#、3#风室的前1/3处;
五、冷却风机
1、功率：1#&2#&3#风室2.2KW-4级电机离心风机，
风量3250，风压918Pa；
4#&5#风室3KW-4级电机离心风机，
风量5000，风压917Pa；
2、风机分布：1、2、3#风室各1.1米，4、5#风室各1.75米;
3、2\3\4\5#风室变频调速。
六、加曲机
1、功率0.37KW,速比122.94；
2、采用单辊加曲方式，变频调速；
3、料斗容积0.3m^3.
七、搅拌出料机
1、功率0.55KW,速比19.54；
2、采用双向带式螺旋方式搅拌。
