机箱机柜图纸
发布时间：2013-10-02 16:48
-
(1/5)

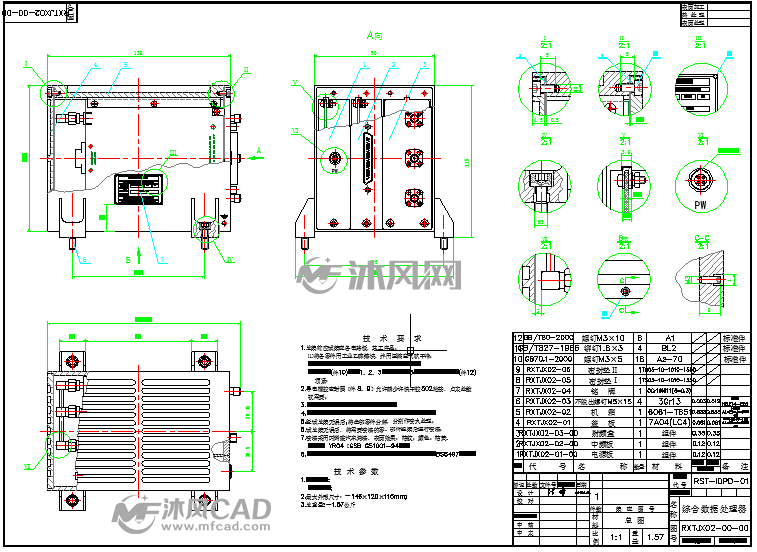

机箱机柜总图
-
(2/5)

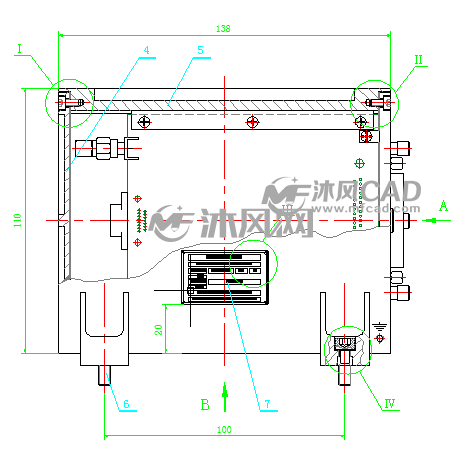

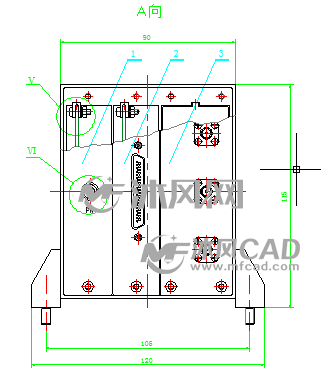

机箱机柜主视图
-
(3/5)

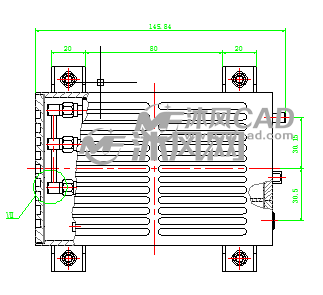

机箱机柜俯视图
-
(4/5)

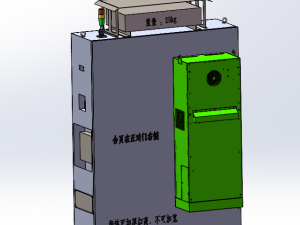

机箱机柜左视图
-
(5/5)

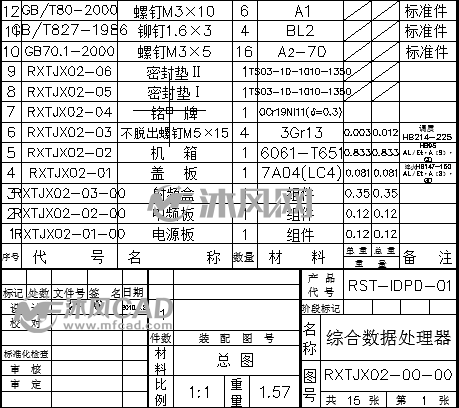

机箱机柜创建明细表
机箱机柜图纸描述
本下载图纸为机箱机柜总图，该图纸包括电源板 中频板 射频板 盖板 机箱等部分，在加工过程中有一些技术要求：
1.总装前应试装配各电路板，其工序是：
⑴将各零件用工业乙醇擦洗，并用压缩空气吹干净；
⑵认清楚各电路板的编号，按设计位置就位；
⑶用螺钉(件10)将件1、2、3与机箱（件5）拧紧，再用螺钉(件12)
顶紧；
2.导电橡胶密封圈（件8、9）允许蘸少许快干胶502粘接，点定处数
视需要；
3.导电橡胶密封圈允许采用对接形式；
4.导电橡胶建议采用北京天屏源科技有限公司的产品；
5.经试总装无误后,将全部零件分解，分别作喷丸处理；
6.试总装无误后，将需要喷漆的零、部件组装后进行喷漆；
7.喷漆采用丙烯酸汽车烤漆，表面效果：桔纹；颜色：桔黄。
色号： YR04（GSB G51001-94）；
8.喷涂层表面光洁、色泽均匀、无挂流、无露底，符合BS6497标准。
欢迎大家下载。
