钢结构两跨厂房设计
发布时间:2018-08-04 08:36
-
(1/8)

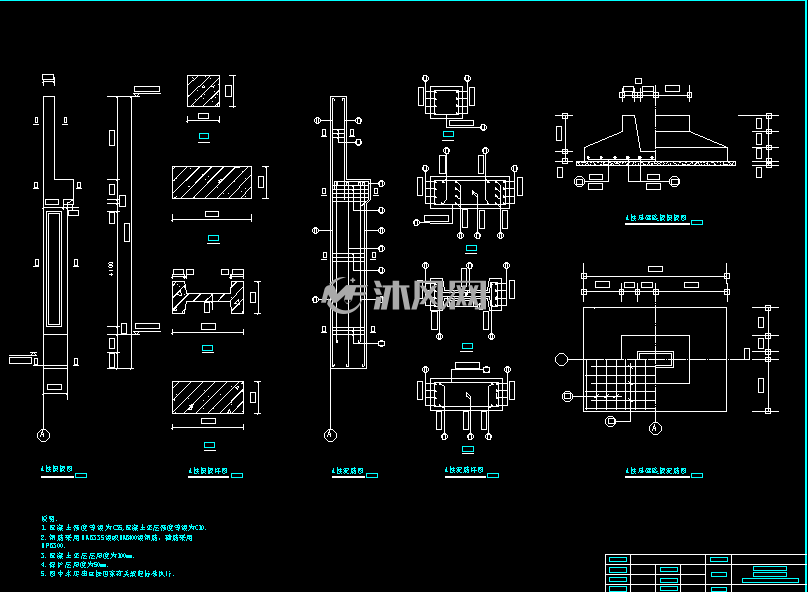

图纸整体图
-
(2/8)

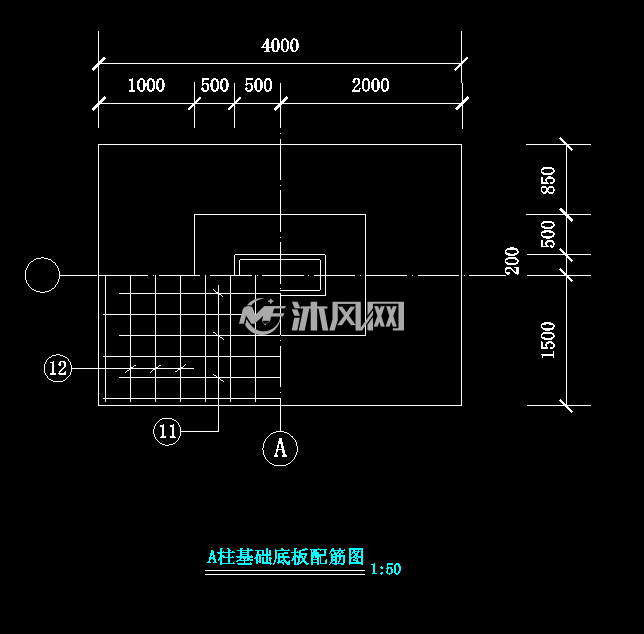

基础底板配筋图
-
(3/8)

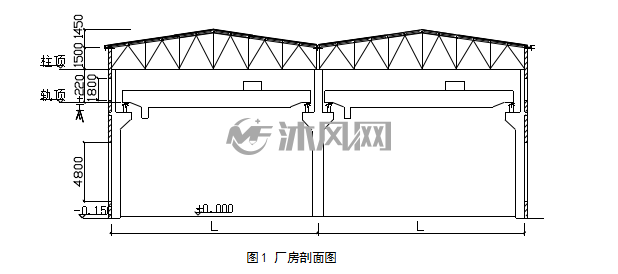

厂房剖面图
-
(4/8)

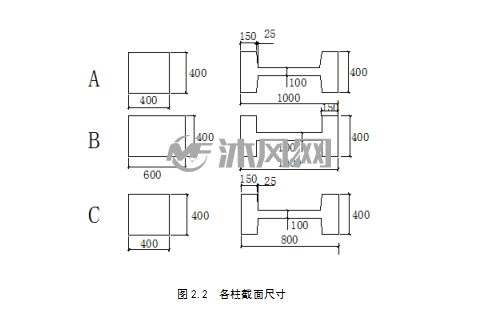

柱截面尺寸
-
(5/8)

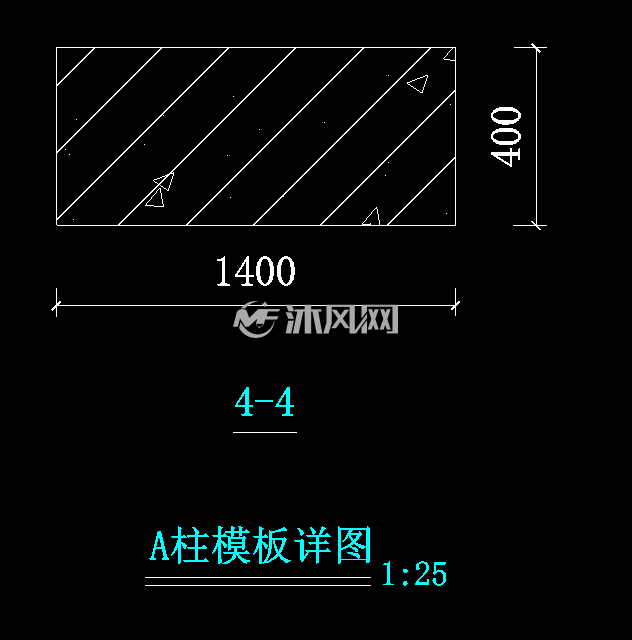

柱模板详图
-
(6/8)

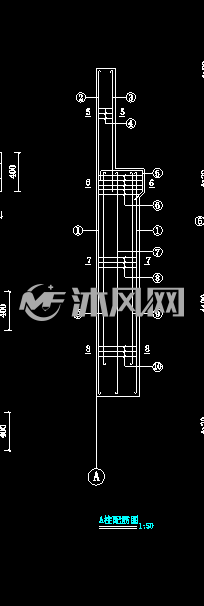

柱配筋图
-
(7/8)

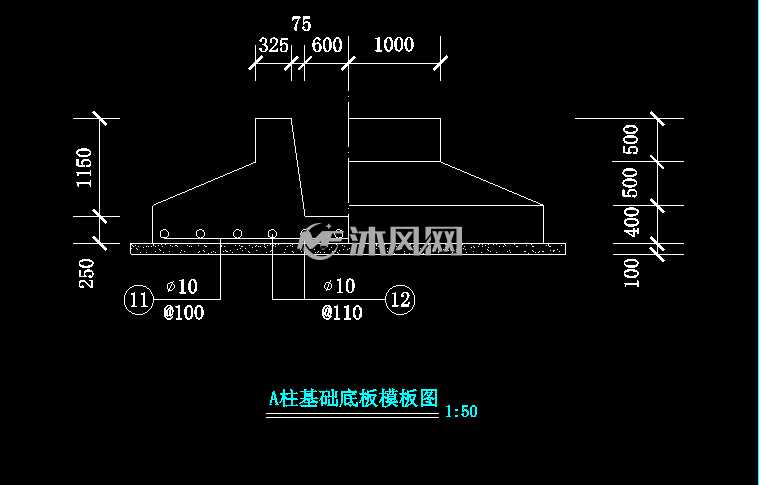

基础底板模板图
-
(8/8)

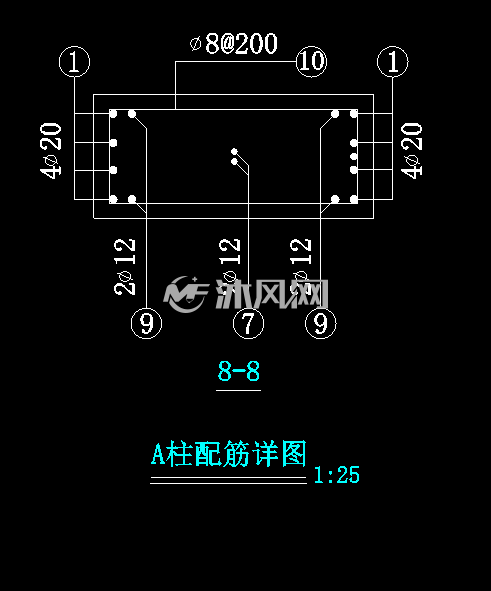

柱配筋详图
钢结构两跨厂房设计描述
本设计对应第15号方案,左跨吊车为C3,起重量320/50,右跨吊车为C2,起重量为200/50。轨顶标高为7.5,跨度21,选择吊车桥跨均为19.5。吊车梁左右跨分别选用YDL3、YDL2型号,梁高分别为1.2、1.2,梁重分别为47、42.5。
钢结构两跨厂房设计附件

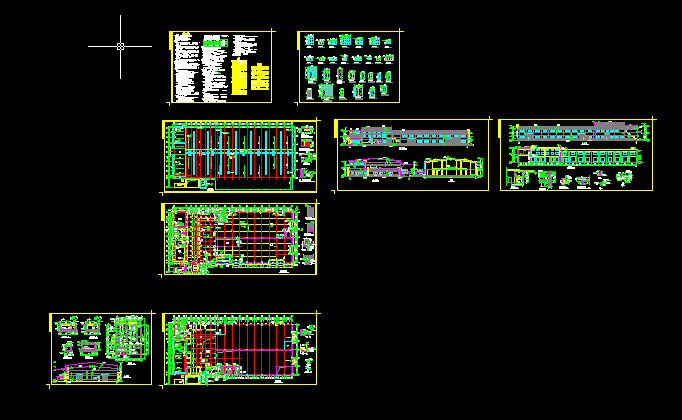

钢结构两跨厂房设计相关图纸
