某小区供暖管网及换热站设计
发布时间：2021-05-26 13:16
-
(1/4)

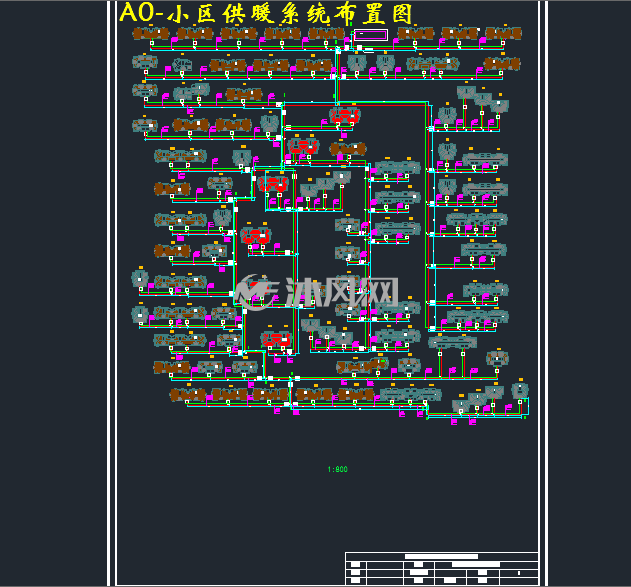

A0-小区供暖系统布置图
-
(2/4)

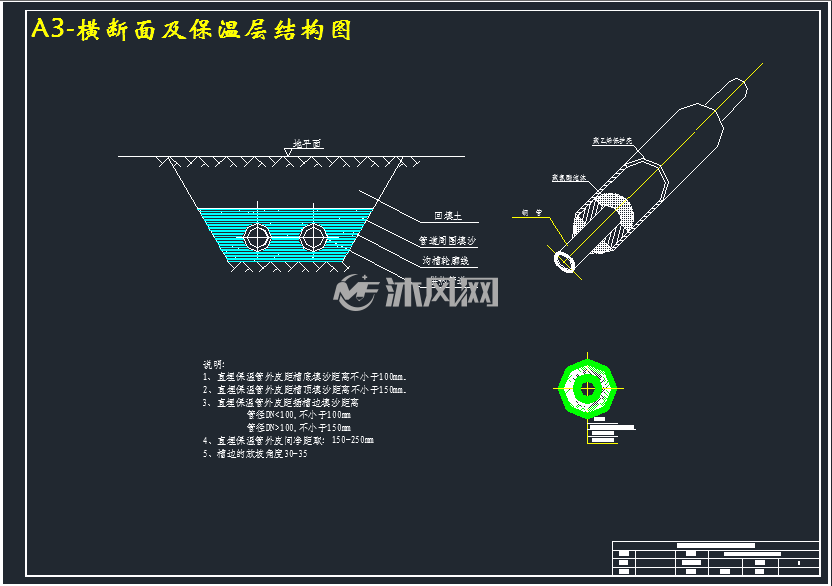

A3-横断面及保温层结构图
-
(3/4)

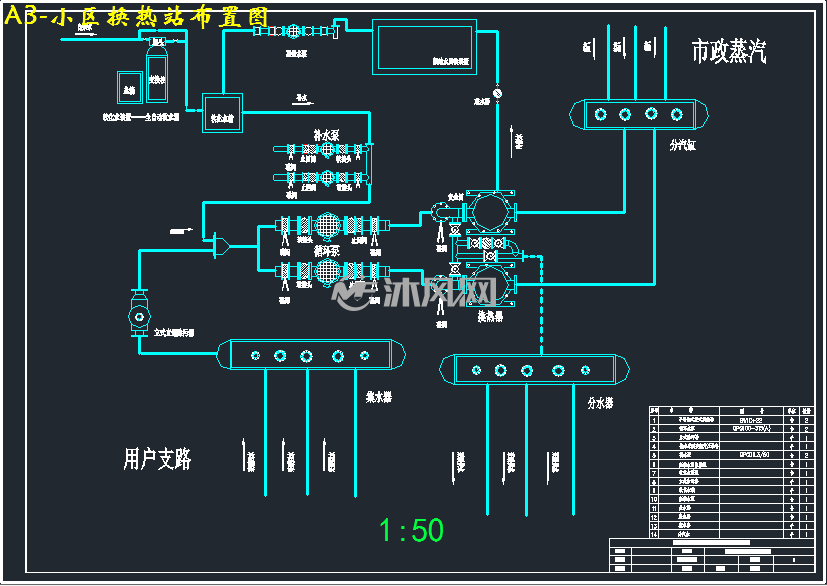

A3-小区换热站布置图
-
(4/4)

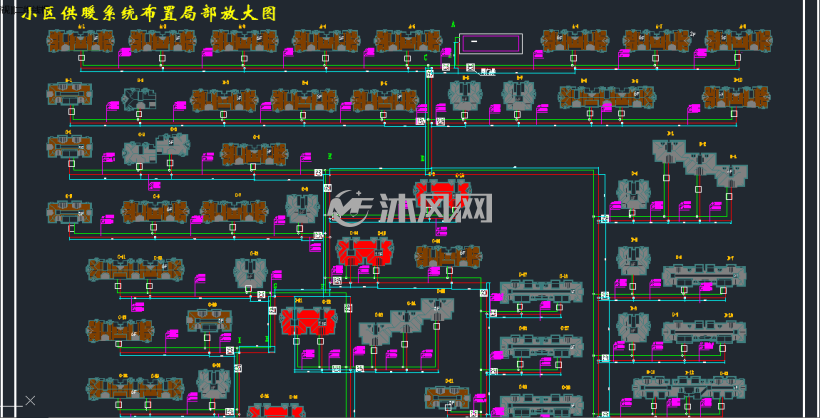

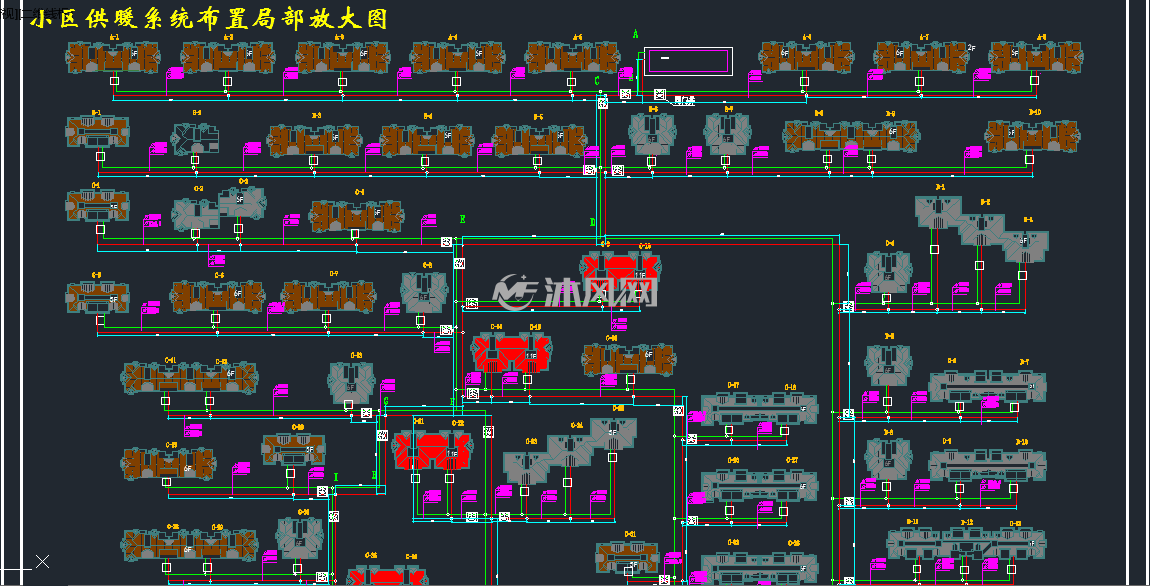

小区供暖系统布置局部放大图
某小区供暖管网及换热站设计描述
本工程为开封市某小区供热管网及换热站设计。小区内所有建筑物均为民用住宅，四周为商业网点。小区占地面积约为22万㎡，建筑面积约为20万㎡。供暖热负荷9.65MW，总循环水量726.6t/h。小区一次水供回水温130℃/80℃，二次水供回水温95℃/70℃。管网布置为闭式双管异程式系统，枝状形式。采用补水泵定压方式，系统运行时，采用质调节调节方式，以适应热负荷的变化。整个管道均为无补偿直埋敷设，所有管段采用预制保温管，保温材料为聚氨酯，保护层为聚乙烯，由国家标准设计图集《管道及设备保温》98R418确定其保温层厚度，通过水力计算确定管径。小区设一个地下换热站，内设2台型号为SW1C+22半即热式板式换热器，2台型号为QPG100-315(A)的热水循环泵（一备一用），2台型号为QPGD6.3/50的补水泵（一备一用），卧式直通除污器。整个网路由绘制的水压图可知网路压力工况均满足技术要求。
