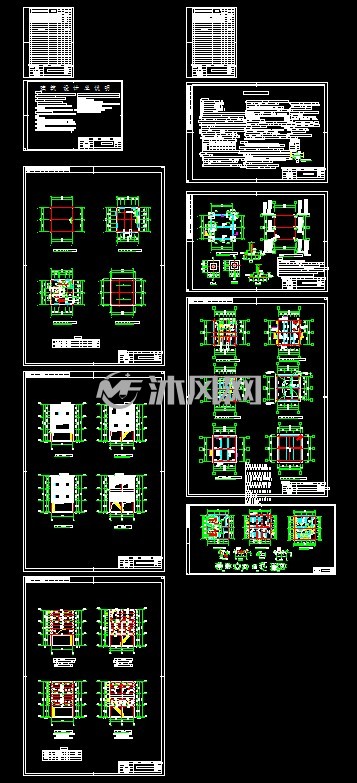

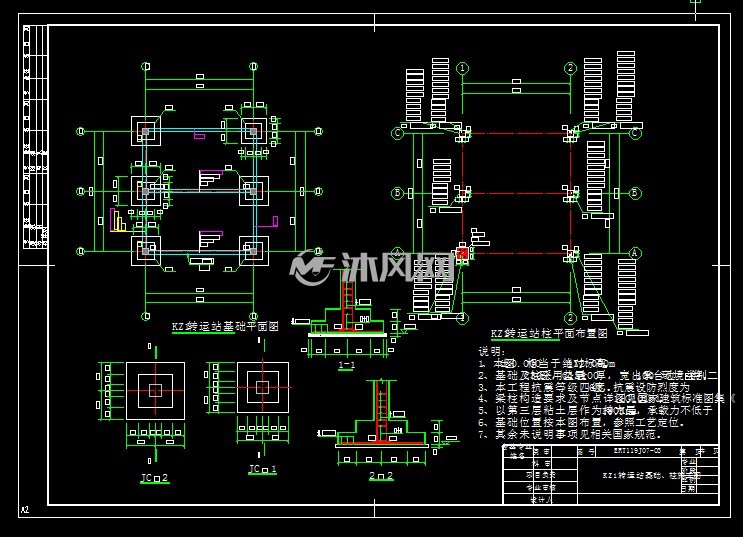

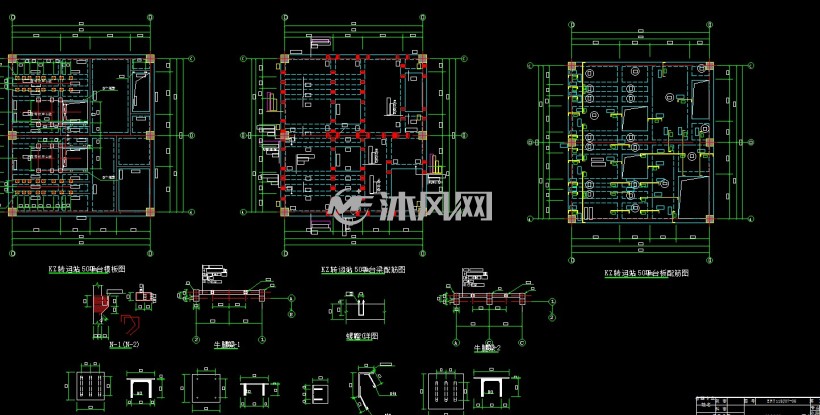

某转运站结构与建筑图

发布时间：2024-02-03 10:53
退出全屏

某转运站结构与建筑图描述

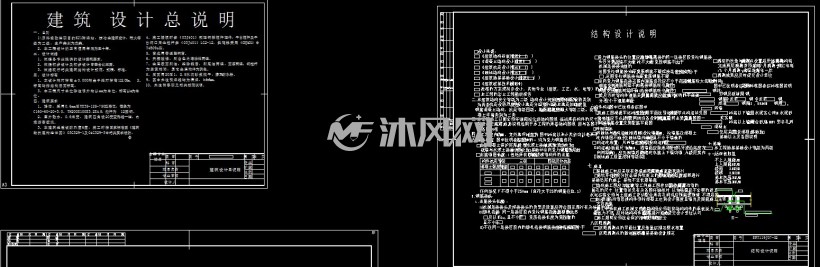

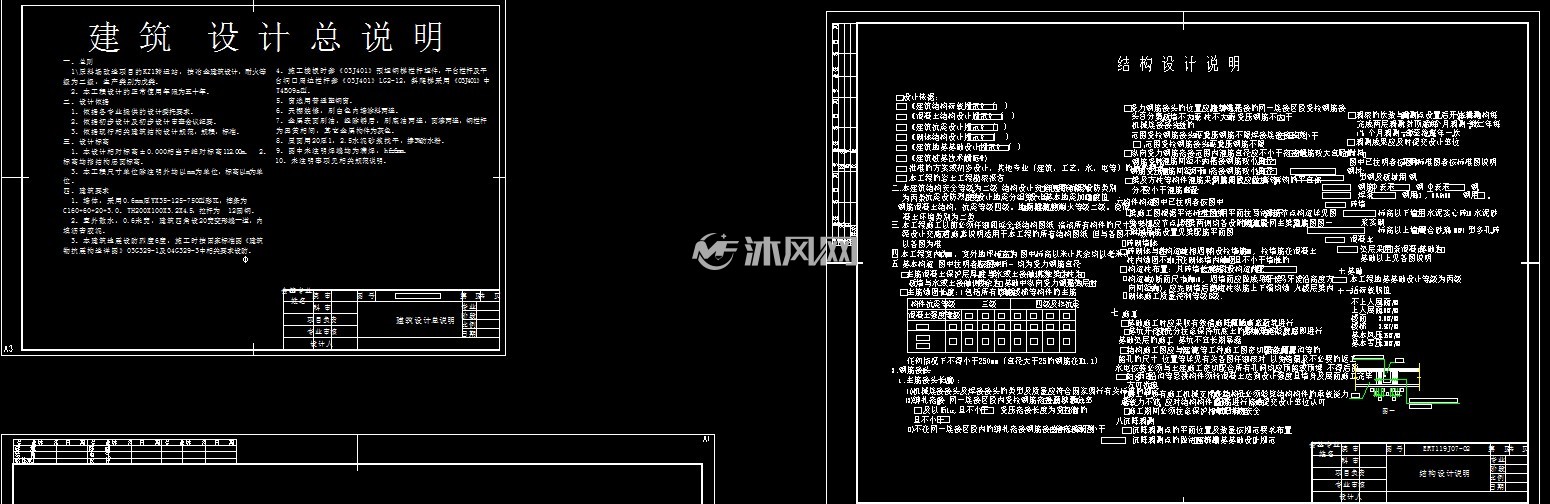

一、总则 1\原料场改造项目的KZ1转运站，按冶金建筑设计，耐火等级为二级，生产类别为戊类。 2、本工程设计的正常使用年限为五十年。 二、设计依据 1、依据各专业提供的设计委托要求。 2、依据初步设计及初步设计审查会议纪要。 3、依据现行相关建筑结构设计规范，规程，标准。 三、设计标高 1、本设计相对标高±0.000相当于绝对标高112.00m。 2、标高均指结构层面标高。 3、本工程尺寸单位除注明外均以mm为单位，标高以m为单位。 四、建筑要求 1、墙体：采用0.6mm厚YX35-125-750型彩瓦；檩条为C160*60*20*3.0、TH200X100X3.2X4.5，拉杆为 12圆钢。 2、室外散水：0.6米宽，建筑四角设20宽变形缝一道，内填沥青胶泥。 3、本建筑地震设防烈度6度，施工时按国家标准图《建筑物抗震构造详图》03G329-1及04G329-3中相关要求设防。

某转运站结构与建筑图附件

下载之前，如有问题，请 [发表咨询]

某转运站结构与建筑图相关图纸

图纸ID: 1538706
文件大小：2.81MB
图纸版本：AutoCAD2007
图纸格式：dwg
所需积分：25沐风币
发布时间：2024-02-03 10:53
图纸参数：可编辑含参数
图纸分类： 车间厂房施工图纸
软件分类：
AutoCAD AutoCAD2007
