医院给排水消防喷淋系统设计图纸_泵房大样
发布时间：2020-06-18 18:36
-
(1/4)
医院给排水消防喷淋总图
-
(2/4)

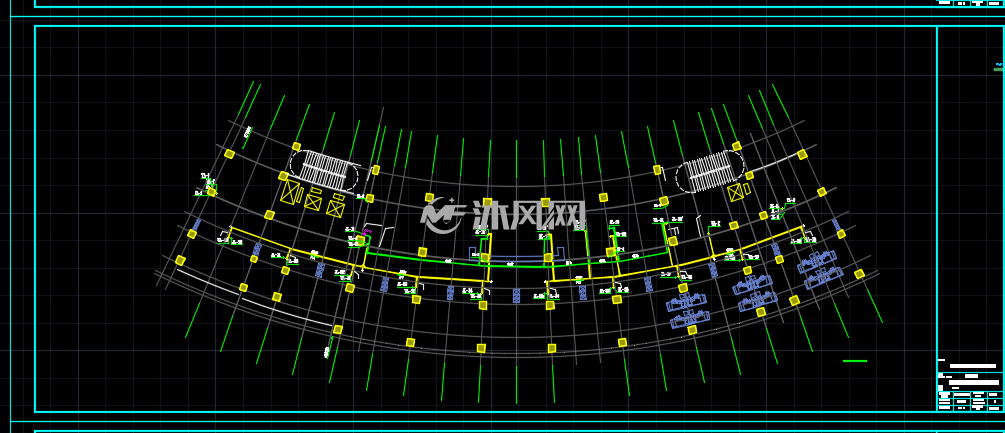

三层给排水及消火栓平面图
-
(3/4)

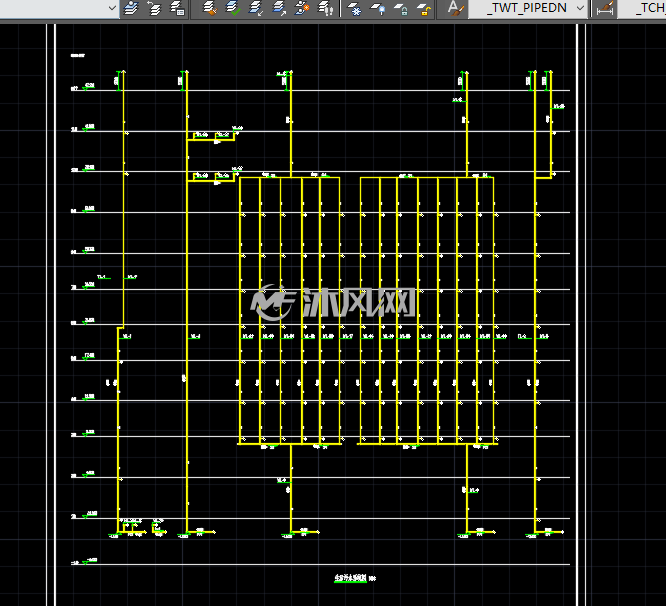

生活污水系统图
-
(4/4)

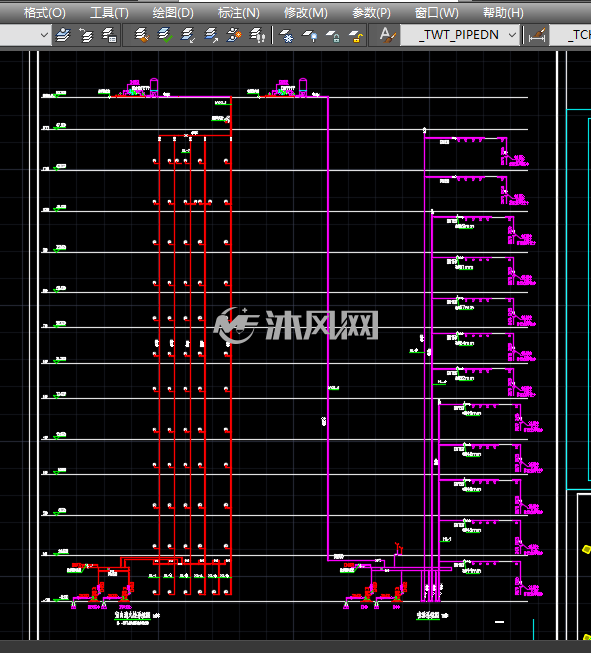

室内消火栓及喷淋系统图
医院给排水消防喷淋系统设计图纸_泵房大样描述
建筑功能：医疗
高度类别：高层建筑
设计时间：2016
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统
供水方式：市政供水
排水体制：污废合流,雨污分流
消火栓用水量室外(L/S)：40
消火栓用水量室内(L/S)：30
设计说明：有
工程概况：
1、本工程为清镇市中医医院扩建项目，地下一层，地上十一层。建筑高度47.40m，属一类高层公共建筑。
2、本次给排水设计范围为生活给水系统、排水系统、雨水系统、室内消火栓给水系统、自动喷淋系统。

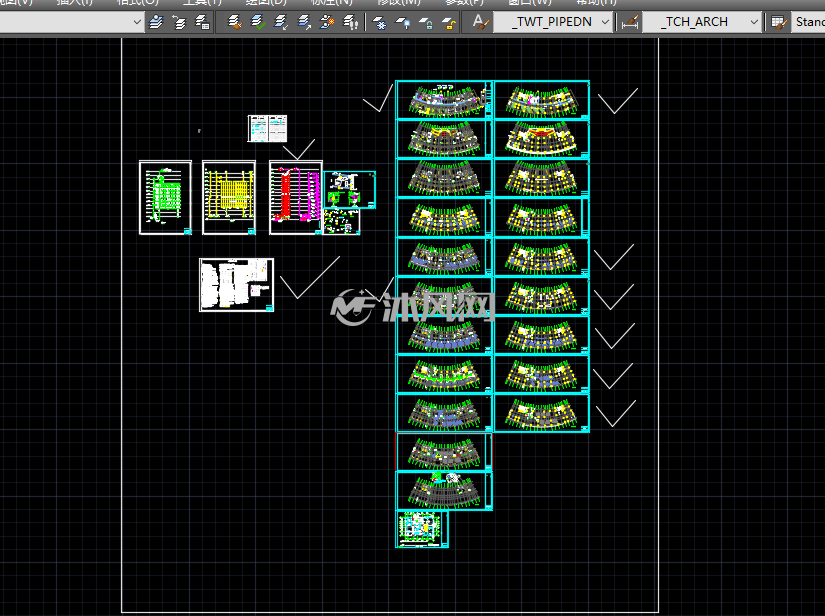

图纸包括：负一层至十一层给排水及消防平面图，屋顶层给排水及消防平面图，负一层至十一层喷淋平面图，屋顶层喷淋平面图，供应楼一层给排水平面图，生活给水系统图，生活污水系统图，室内消火栓及喷淋系统图，生活丶消防泵房大样图，卫生间大样图，给排水总平面图，给排水设计总说明等
系统说明：
1、生活给水系统：
1）市政给水管网压力供水压力为0.35MPa。
2）本工程最高日生活用水量为98M3，最大时生活用水量为11.7M3。
3）本工程生活给水由市政管网引入2条DN150进水管。
2、消火栓给水系统：
1）.本建筑室外消火栓用水量为40L/s，室内消火栓用水量为30L/s。
2)．本工程室外消火栓给水管网连成环状，并采用两条进水管与市政给水管网连接。
3)．本建筑室内消火栓给水管接自消防泵房,消防水池有效容积324M3。
4)．室内消火栓给水管水平干管与竖向立管构成环状。
5)．屋顶设置有效容积为36M3消防水箱。
6)．室外设地上式消火栓系统消防水泵结合器。
7). 消火栓栓口出水压力超过0.5MPa时采用减压稳压消火栓。
8). 消火栓给水泵控制：消火栓给水泵两台，互为备用。火灾时，压力开关、流量开关应能直接自动启动消防水泵，按动消防中 心、水泵房处启泵按钮均可启动该泵并报警。泵启动后，反馈信号至消火栓处和消防控制中心。
