四辊轧机总图

发布时间：2016-05-25 17:34
退出全屏

四辊轧机总图描述

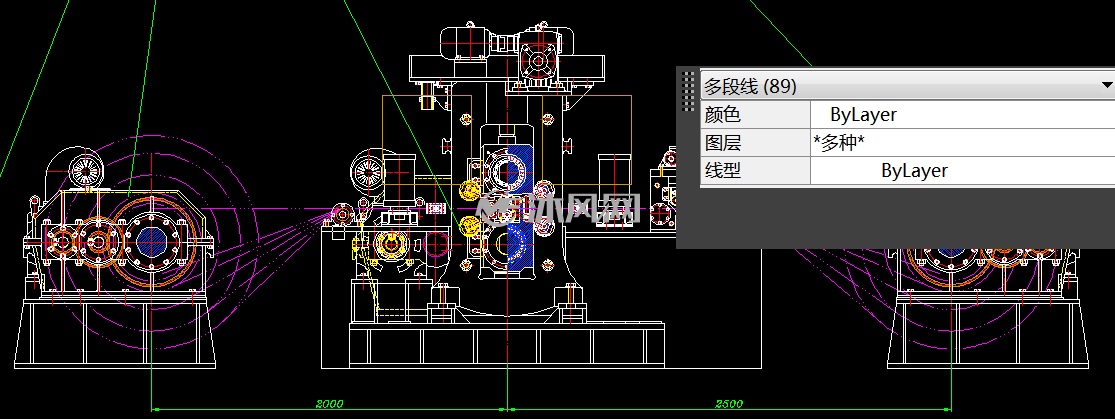

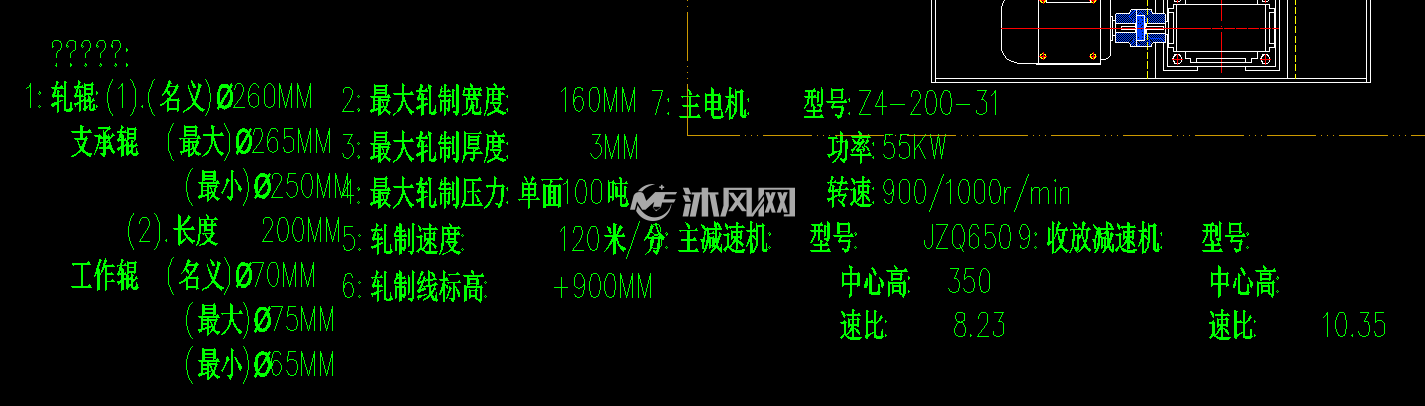

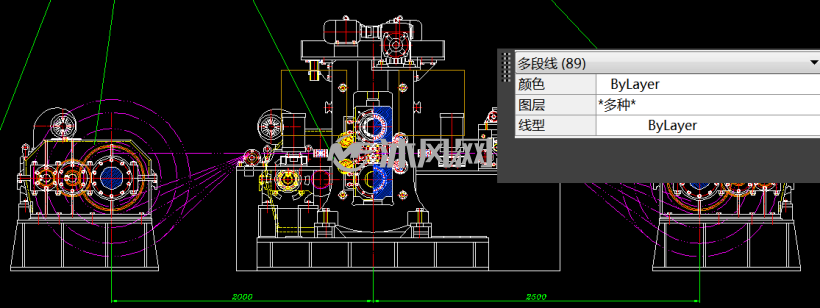

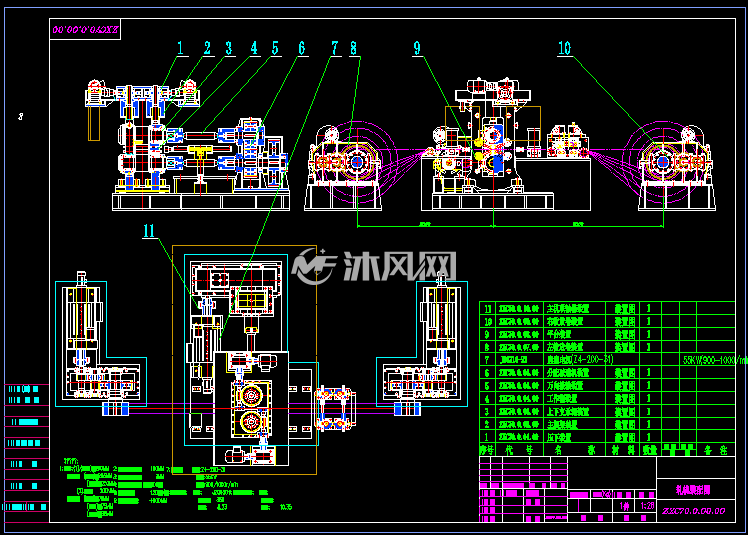

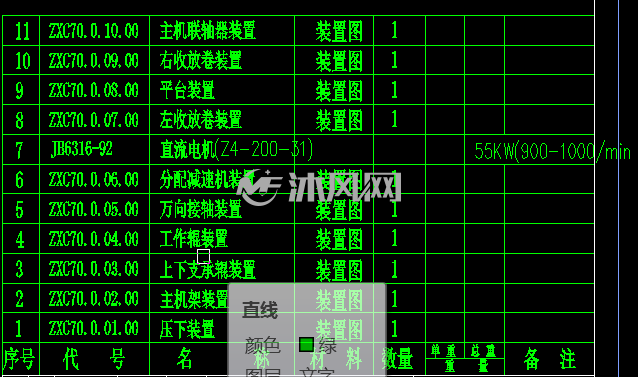

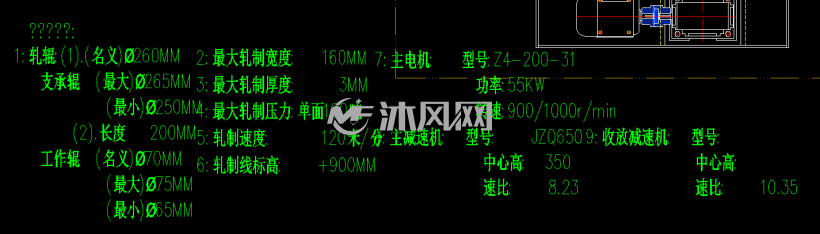

四辊可逆轧机主传动系统总图，包含工作机座、机架、四辊轧机支撑辊、联接轴、平衡装置、中间轴、电动机、四辊轧机工作辊等装置。工作辊最大直径70mm，支承辊最大直径260mm，幅宽200mm

四辊轧机总图附件

下载之前，如有问题，请 [发表咨询]

四辊轧机总图相关图纸

图纸ID: 201077
文件大小：592 KB
图纸版本：AutoCAD2010
图纸格式：dwg
所需积分：10沐风币
发布时间：2016-05-25 17:34
图纸参数：可编辑含参数
图纸分类： 轧机/轧钢机
软件分类：
AutoCAD AutoCAD2010
