3500四辊轧机设计图纸

发布时间：2015-06-08 09:04

(1/5) 文件
(2/5) 轧辊安装图

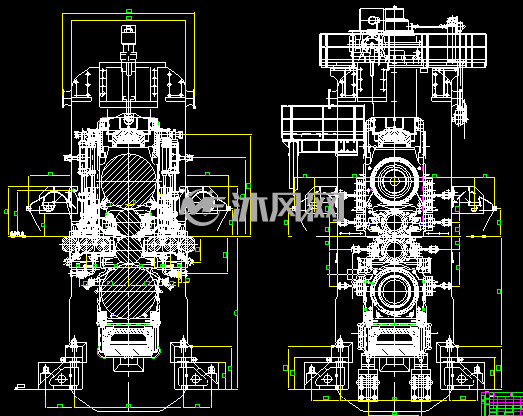

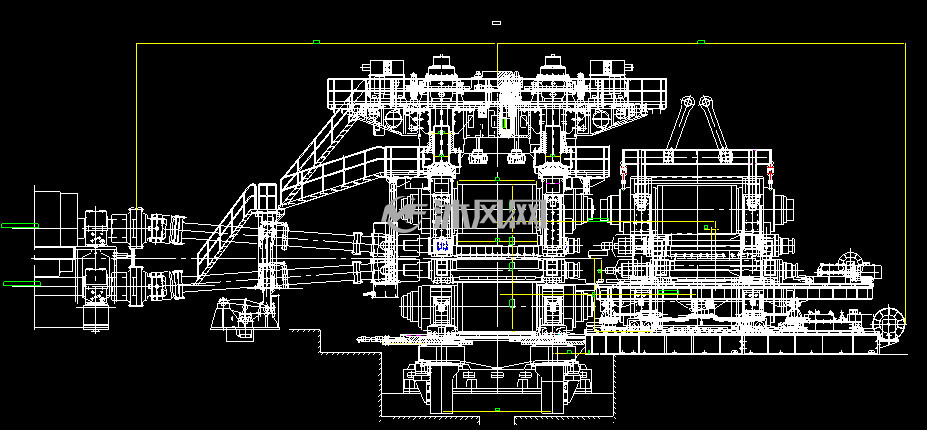

(3/5) 四辊轧机

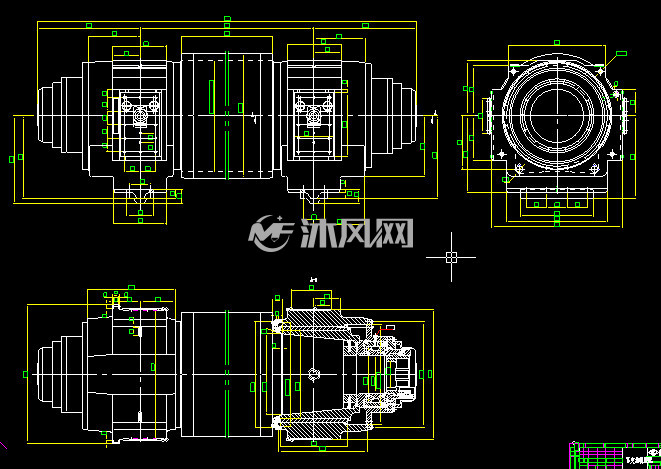

(4/5) 支承辊

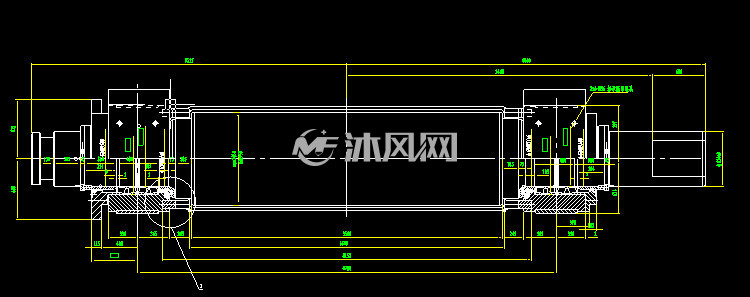

(5/5) 上工作辊

退出全屏

3500四辊轧机设计图纸该组辊道主要由辊子装配、辊道架、传动装置组成。该辊道采用锥形辊单独传动，交流变频调速。其锥形辊子大小头交错布置以便板坯双向回转。其有效回转钢坯最大尺寸为3300×3300mm. 传动接手为齿形联轴接. 辊子两端装有双列向心辊子轴承，轴承安装在整体的轴承座内，轴承座通过螺栓把合在辊道架上，辊道架则固定在基础上。辊身冷却. 辊子为锻钢实心辊。辊道架为焊接钢结构件；轴承座为厚钢板制作；润滑：轴承采用集中干油润滑。

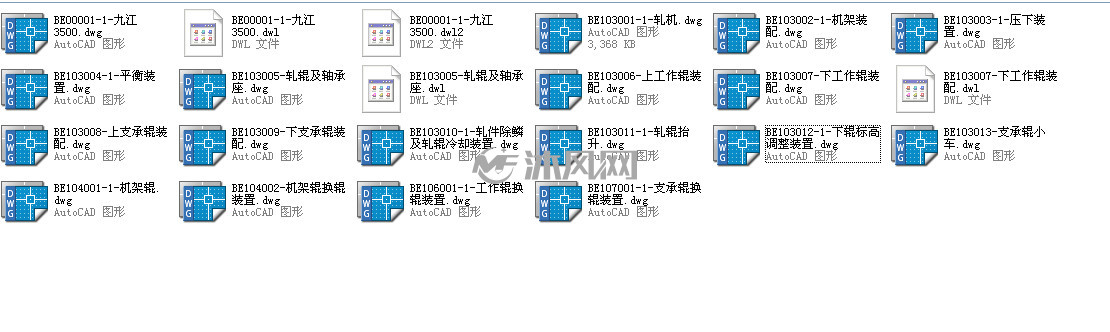

图纸中包含的文件

下载之前，如有问题，请 [发表咨询]

立刻下载收藏

图纸ID: 103611

文件大小：8.7 MB

图纸版本：AutoCAD2004

图纸格式：dwg、dwl

所需积分：500沐风币

发布时间：2015-06-08 09:04

图纸参数：可编辑含参数

图纸分类：轧机/轧钢机
