SF6 全绝缘充气柜全套图纸，包含气箱钣金等结构图纸

发布时间：2015-09-19 13:49

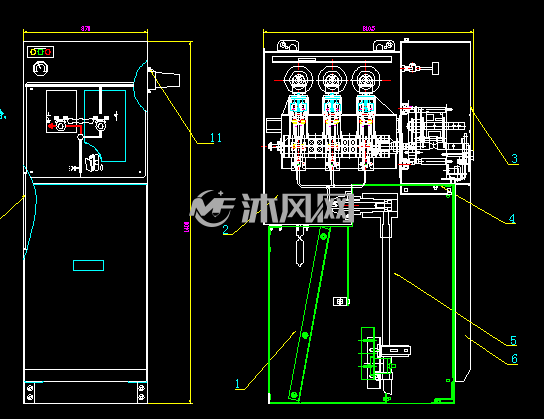

(1/5) 进线柜

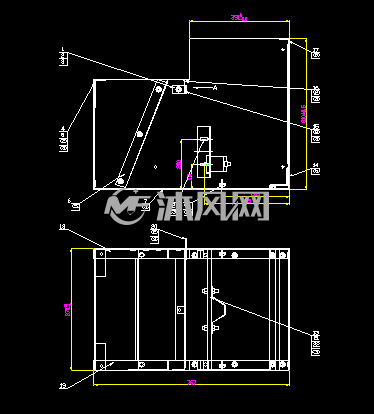

(2/5) 底座装配

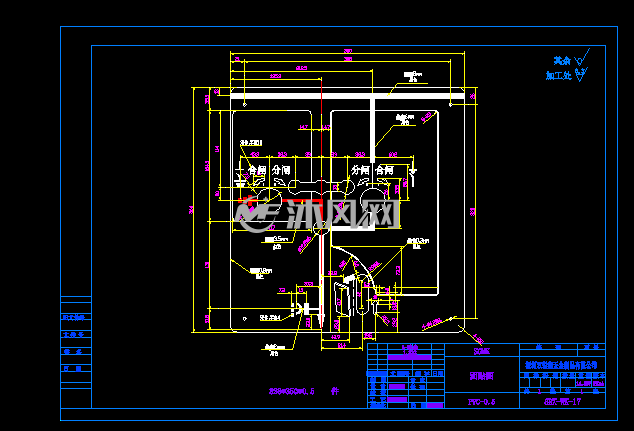

(3/5) 面贴图

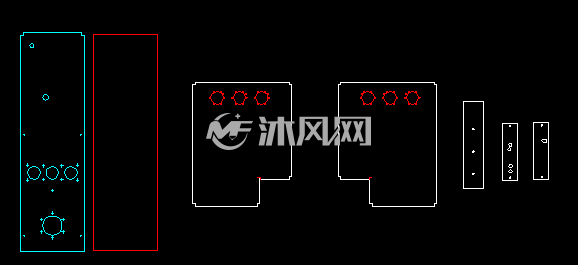

(4/5) 气箱钣金展开图

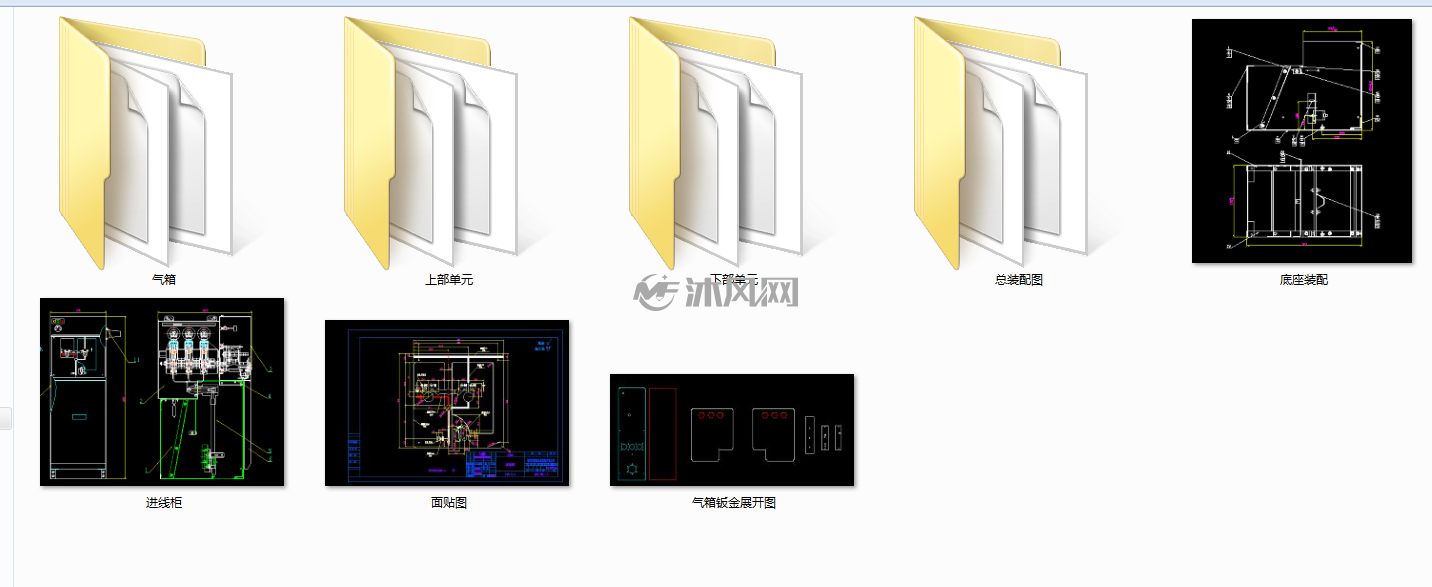

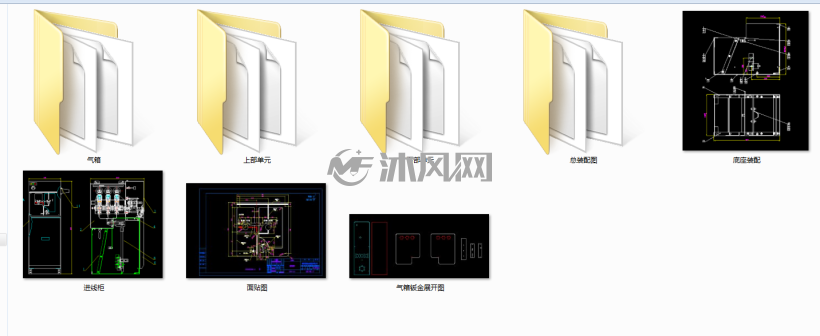

(5/5) 文件

退出全屏

户内交流高压气体绝缘金属封闭开关设备（以下简称“充气柜”）是新一代开关设备，主开关既可以用永磁机构真空断路器也可以用弹簧机构的真空断路器，整柜采用空气绝缘与六氟化硫气体隔室相结合，既紧凑又可扩充，适用于配电自动化。充气柜具有结构紧凑、操作灵活、联锁可靠等特点，对各种不同的应用场合（特别是环境恶劣的场所）、不同的用户要求均能提供令人满意的技术方案。传感技术和最新保护继电器的采用，加上先进的技术性能及轻便灵活的装配方案，完全可以满足用户不同的需求。充气柜适用于电力系统的小型二次变电所、开闭所、箱式变电站、住宅小区、工矿企业、大型商场，特别适用于机场、地铁、铁路等对用电要求较高的场合。
