机加工车间平面布置图

发布时间：2015-10-23 13:07

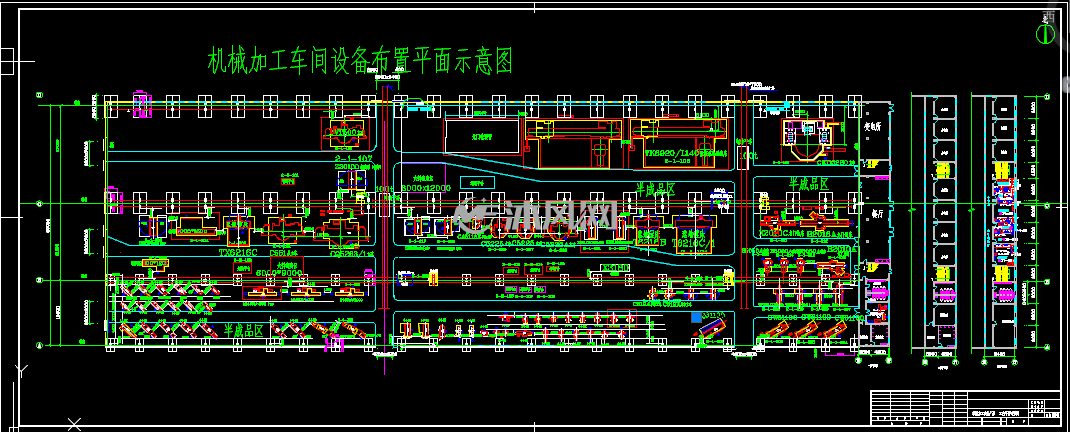

(1/4) 机加工车间平面布置图

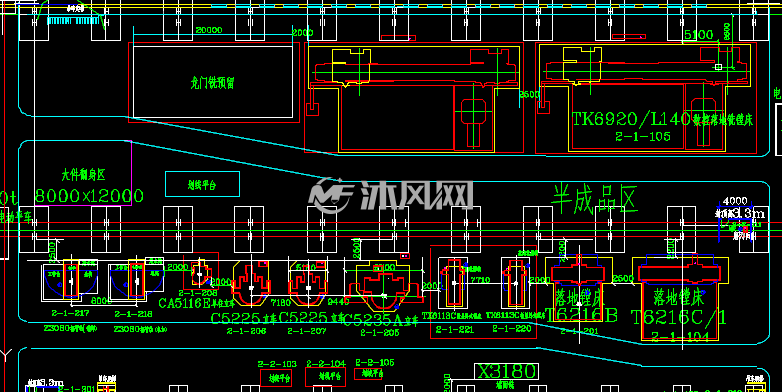

(2/4) 落地镗床布局区

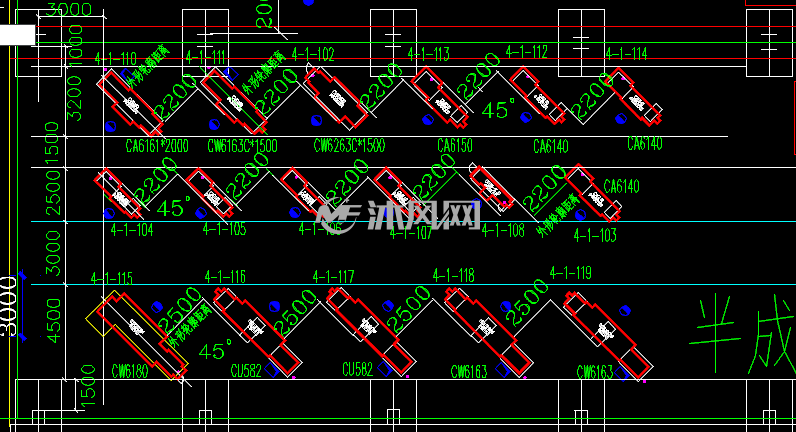

(3/4) 车床布局区

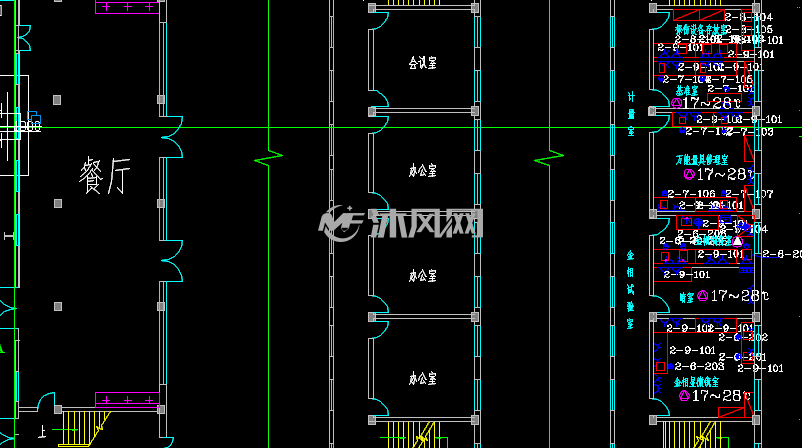

(4/4) 办公区餐厅

退出全屏

机加工车间平面布置图：机械厂房内部机床布局图，内有各类机床平面布局图(立加，立车，龙门，落地镗铣床，还有办公室，餐厅等的布局图，排车间朋友可以来参考一下了。
