发酵罐技术图纸

发布时间：2016-09-30 13:39

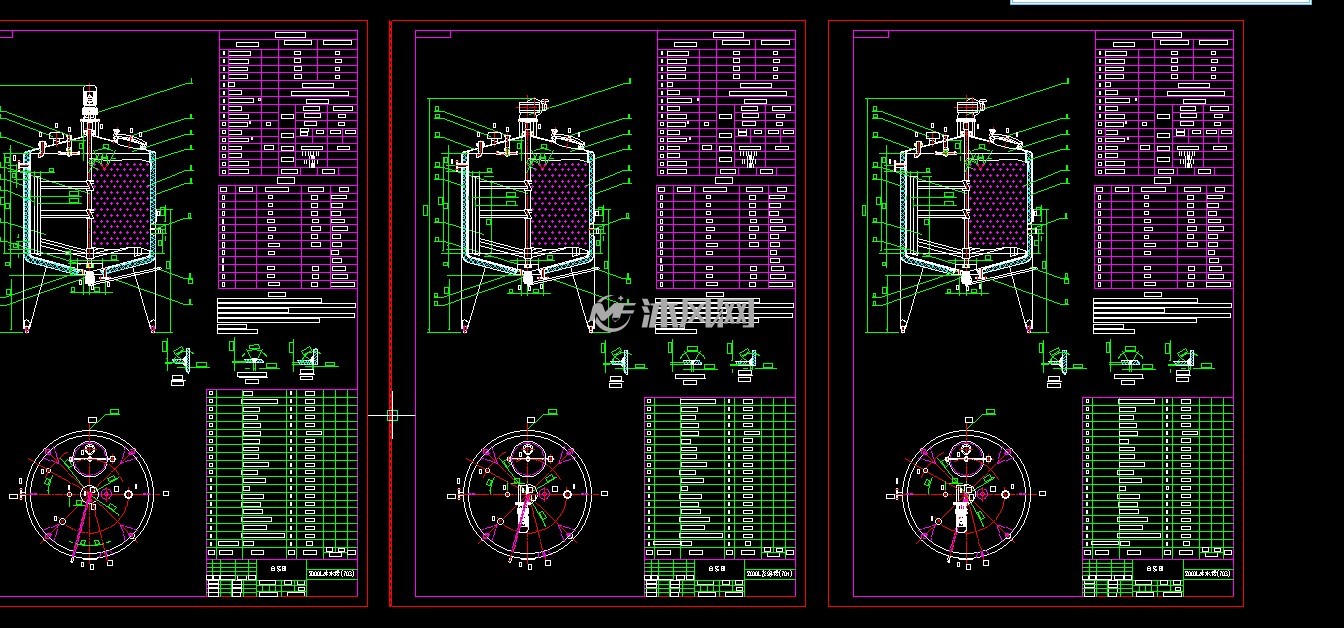

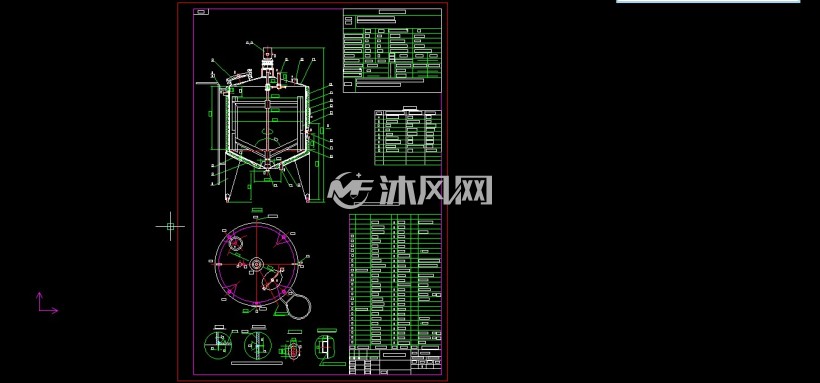

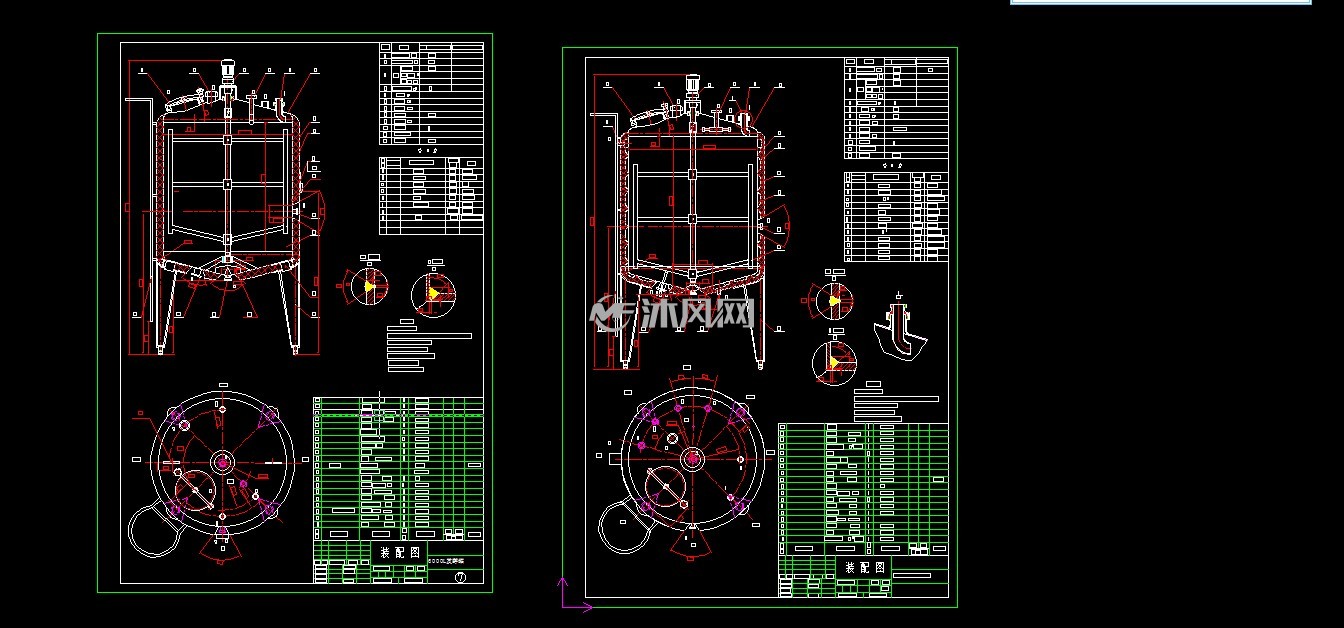

(1/15) 1.5t发酵罐

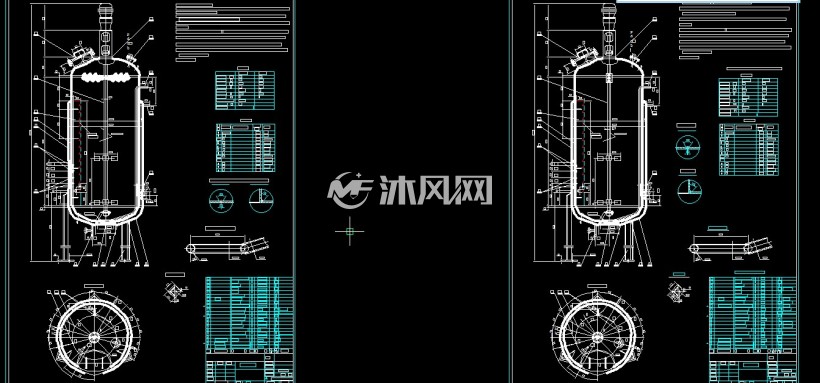

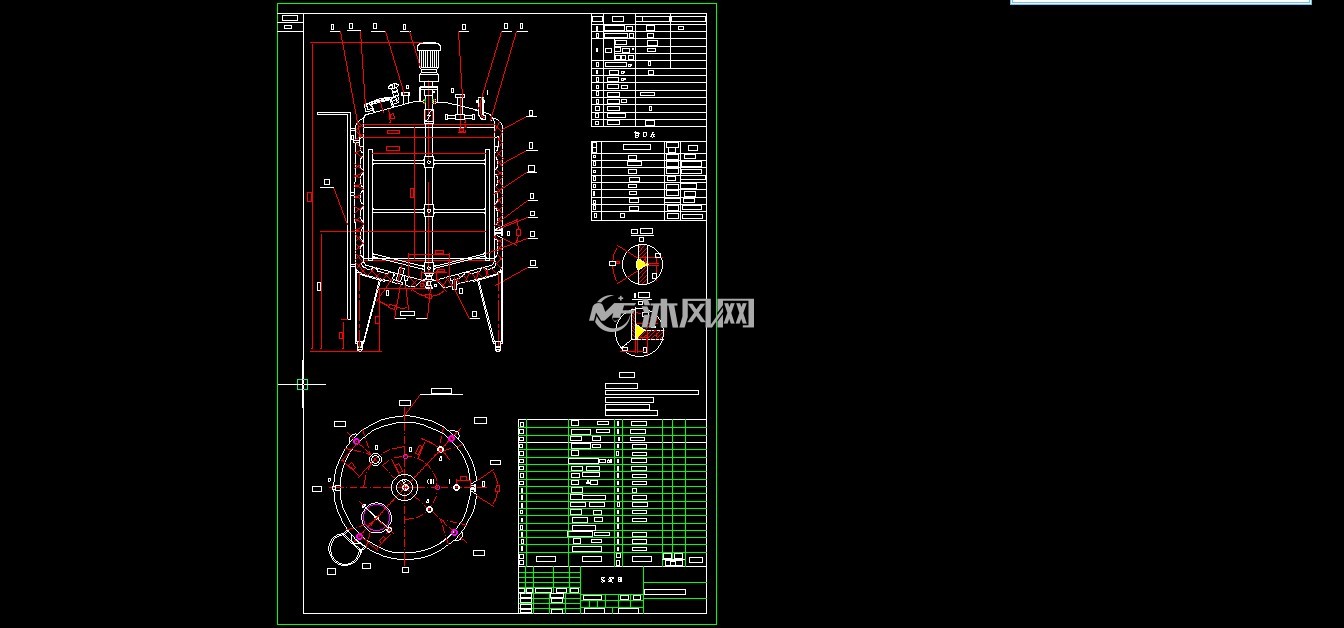

(2/15) 1.5T发酵罐

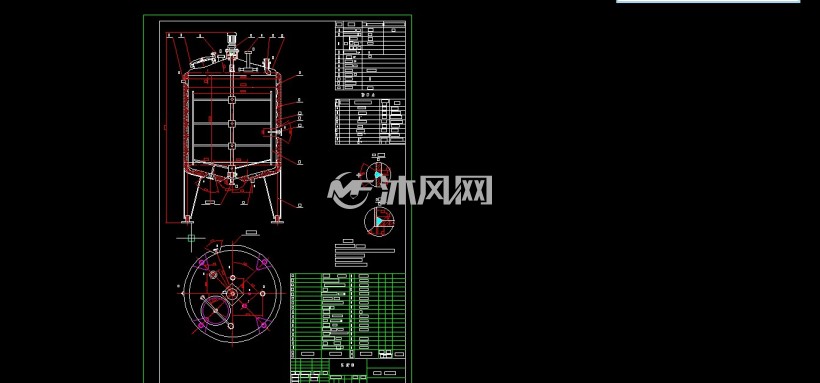

(3/15) 1T发酵罐

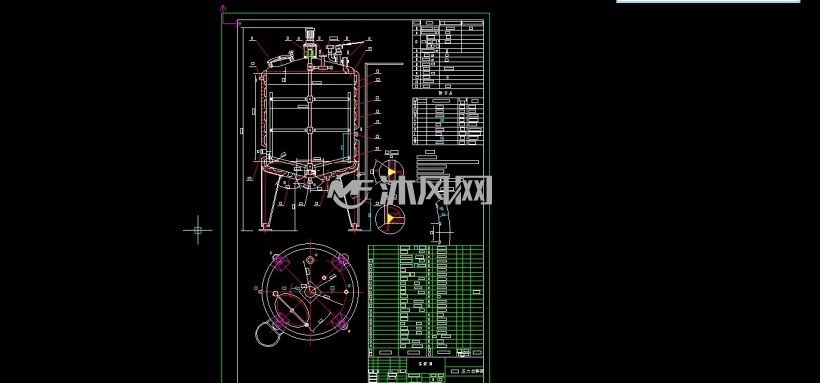

(4/15) 1T压力发酵罐
(5/15) 2T发酵罐

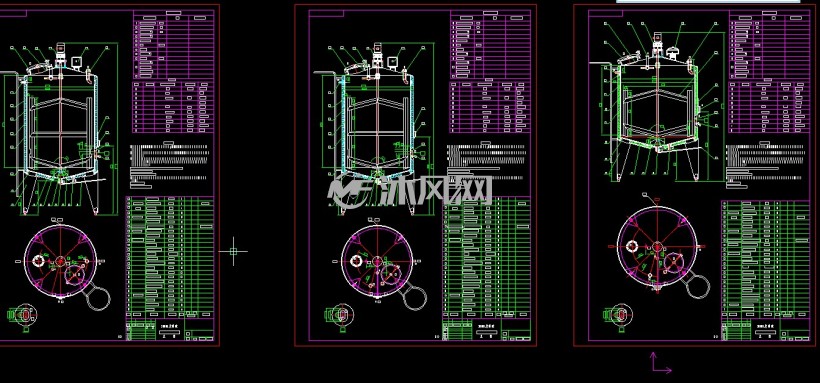

(6/15) 3T发酵罐

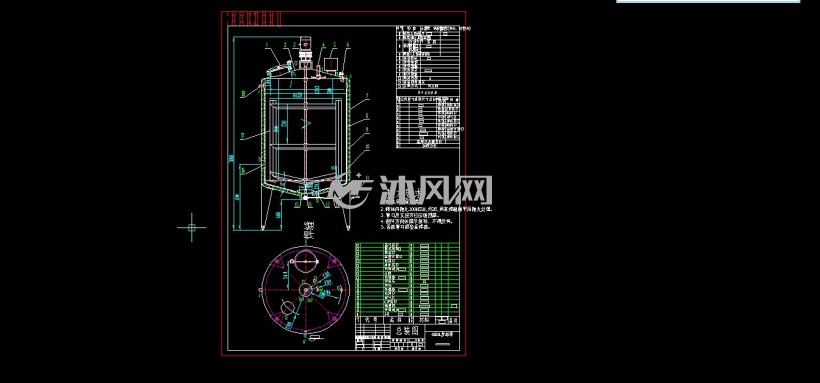

(7/15) 4T发酵罐

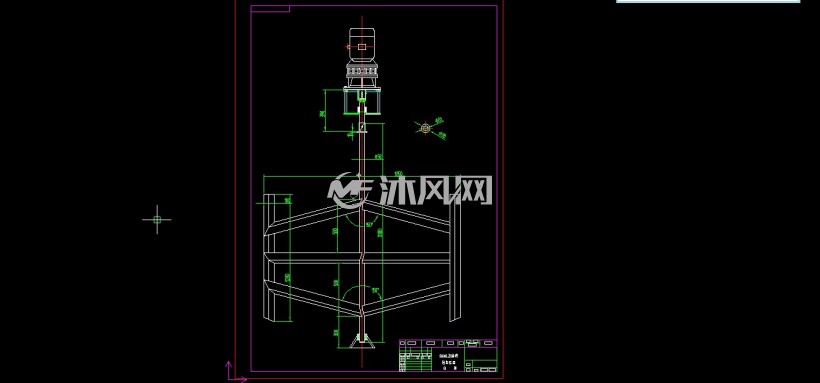

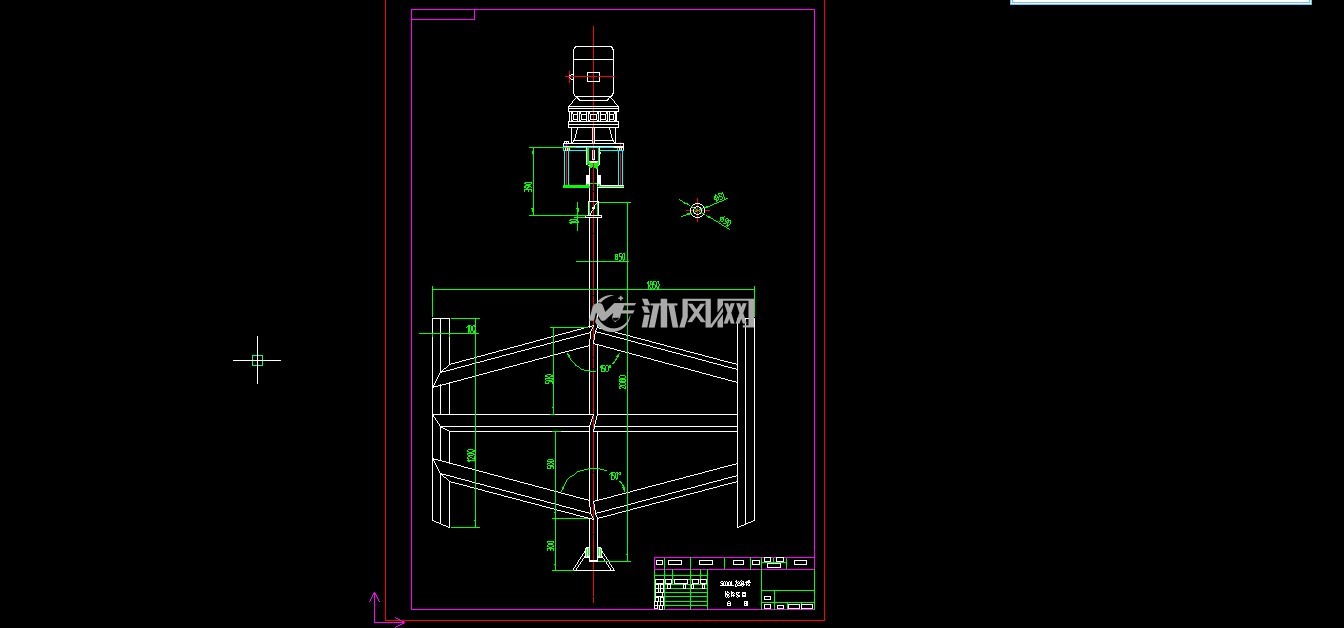

(8/15) 5T发酵罐搅拌装置

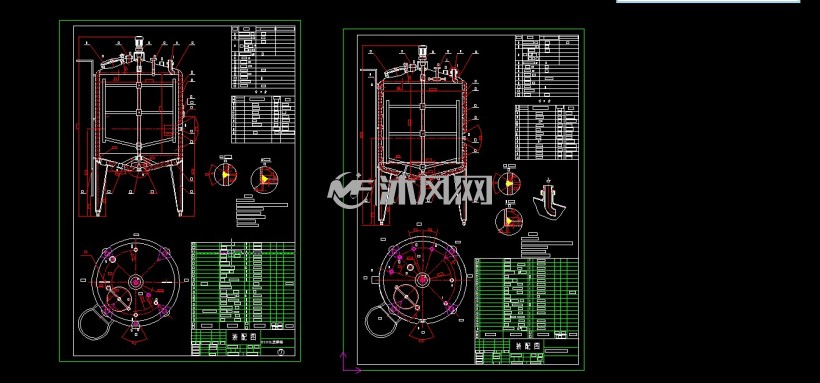

(9/15) 6T发酵罐

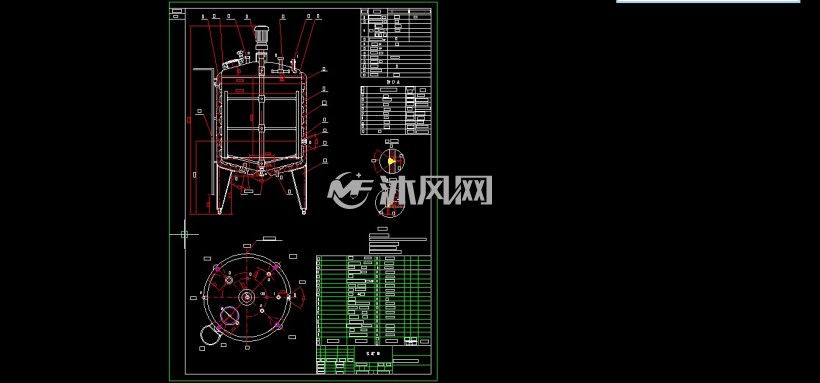

(10/15) 8T发酵罐

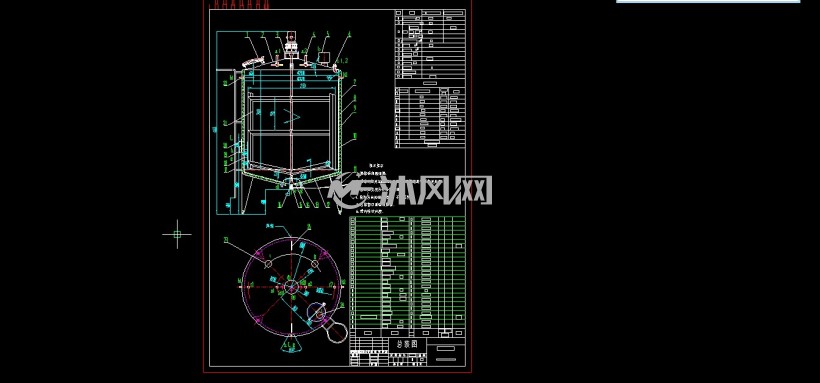

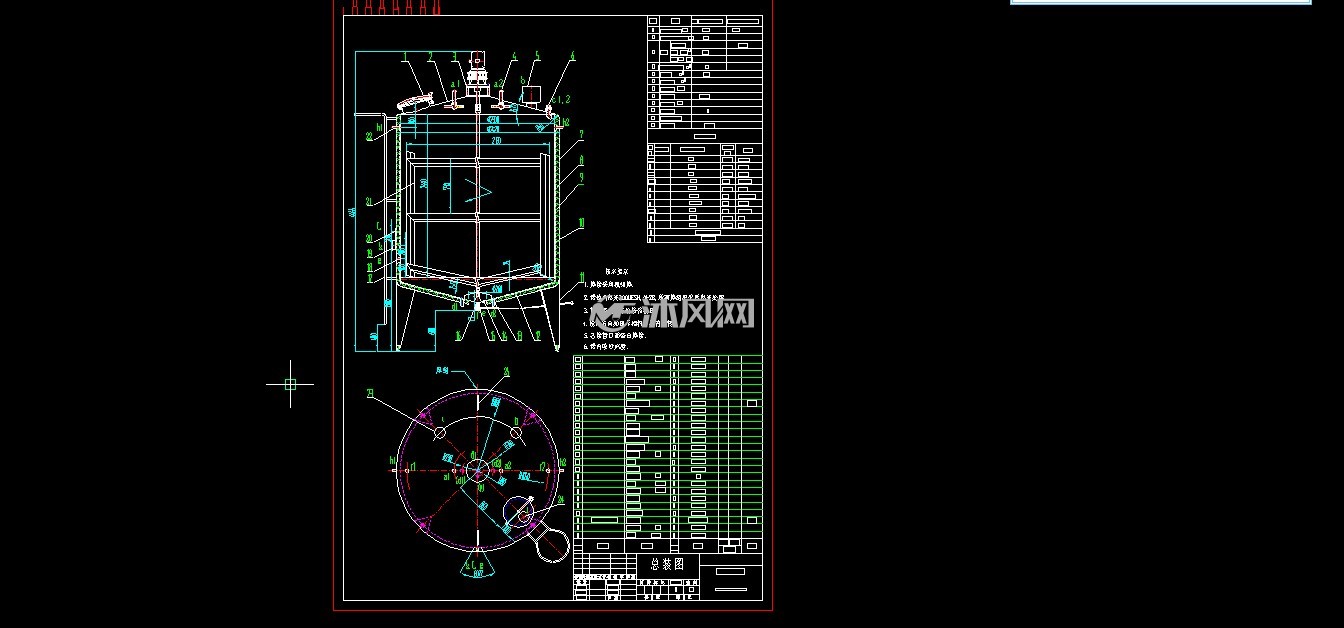

(11/15) 10T发酵罐

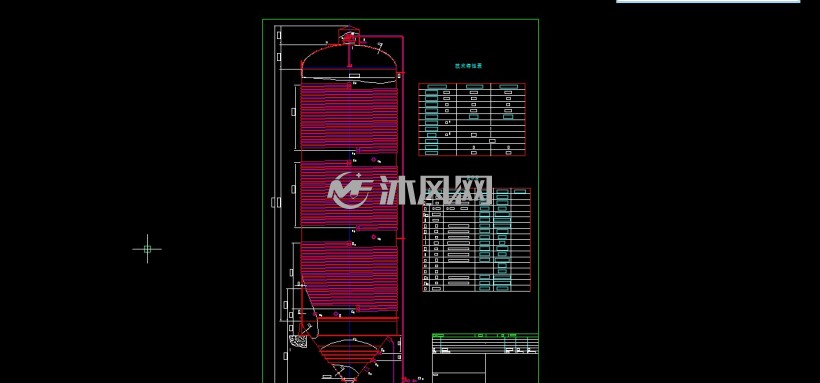

(12/15) 250T 发酵罐

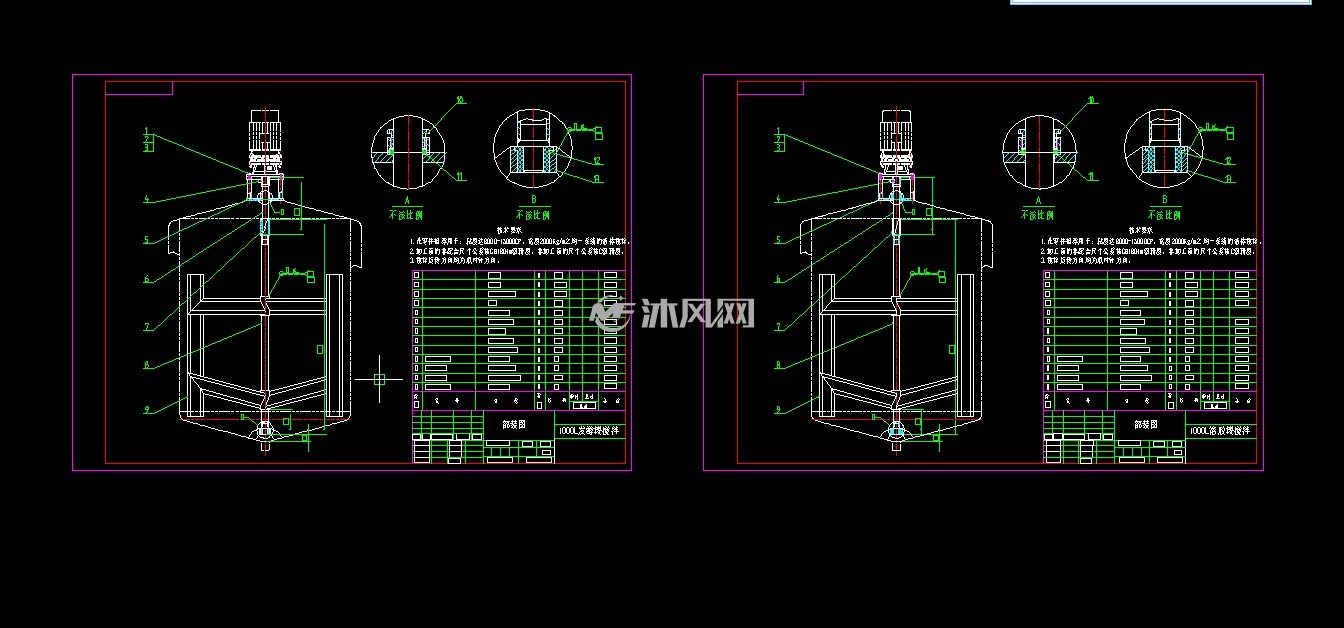

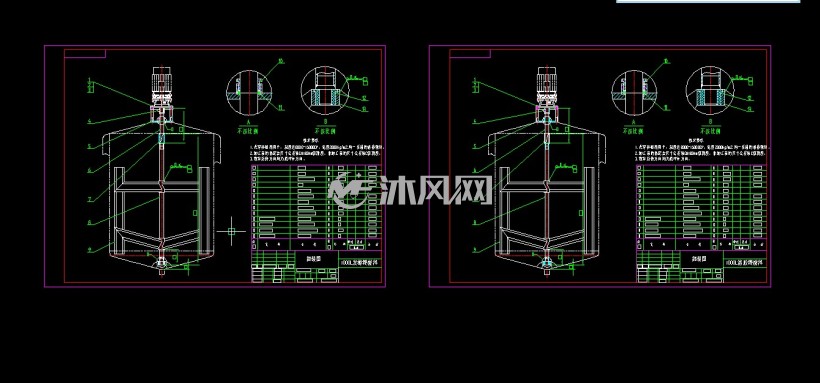

(13/15) 1000L发酵罐搅拌
(14/15) 15000L发酵缸

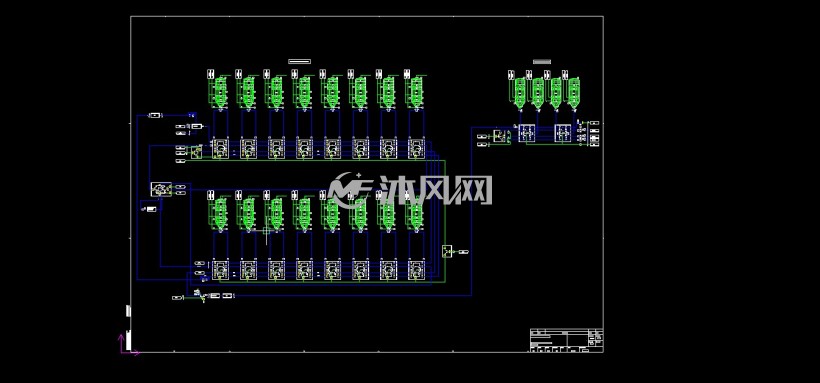

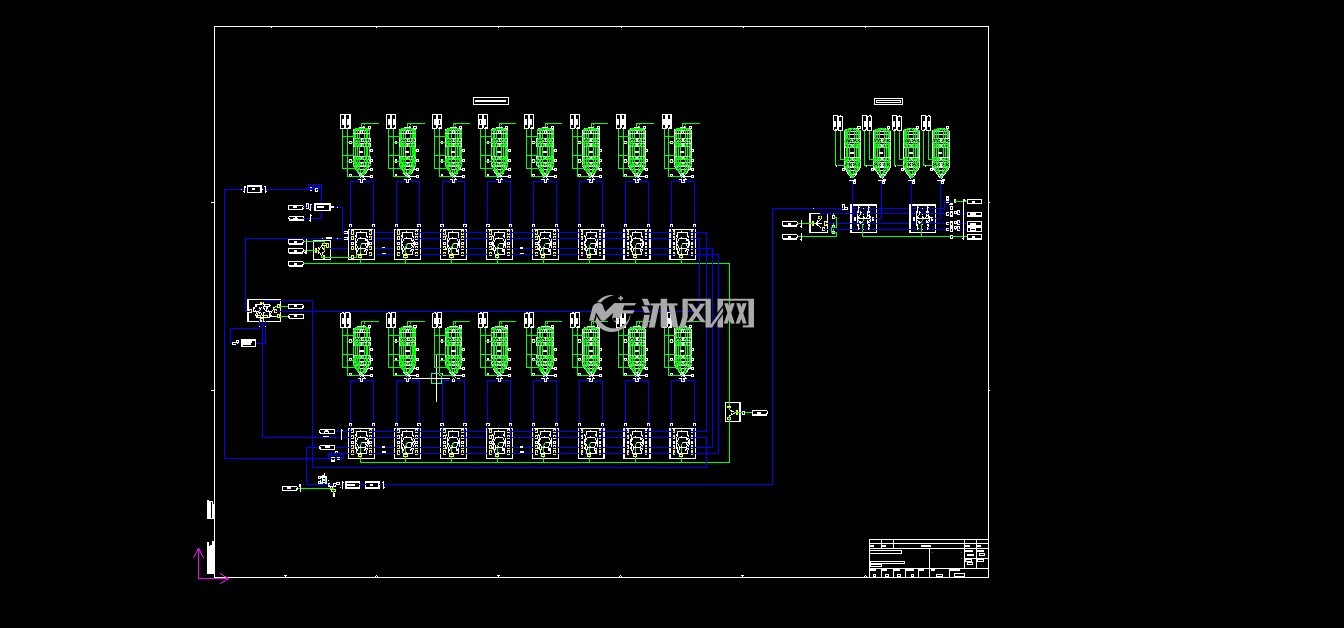

(15/15) 发酵工艺

发酵罐技术图纸，是工厂成熟的技术图纸,包含了多种吨位规格的发酵罐图纸. 发酵罐，指工业上用来进行微生物发酵的装置。其主体一般为用不锈钢板制成的主式圆筒，其容积在1m3至数百m3。在设计和加工中应注意结构严密，合理。能耐受蒸汽灭菌、有一定操作弹性、内部附件尽量减少（避免死角）、物料与能量传递性能强，并可进行一定调节以便于清洗、减少污染，适合于多种产品的生产以及减少能量消耗。用于厌气发酵(如生产酒精、溶剂)的发酵罐结构可以较简单。用于好气发酵(如生产抗生素、氨基酸、有机酸、维生素等)的发酵罐因需向罐中连续通入大量无菌空气，并为考虑通入空气的利用率，故在发酵罐结构上较为复杂，常用的有机械搅拌式发酵罐、鼓泡式发酵罐和气升式发酵罐。乳制品、酒类发酵过程是一个无菌、无污染的过程，发酵罐采用了无菌系统，避免和防止了空气中微生物的污染，大大延长了产品的保质期和产品的纯正，罐体上特别设计安装了无菌呼吸气孔或无菌正压发酵系统。罐体上设有米洛板或迷宫式夹套，可通入加热或冷却介质来进行循环加热或冷却。发酵罐的容量由300-15000L多种不同规格。发酵罐按使用范围可分为实验室小型发酵罐、中试生产发酵罐、大型发酵罐等。发酵罐广泛应用于乳制品、饮料、生物工程、制药、精细化工等行业，罐体设有夹层、保温层、可加热、冷却、保温。罐体与上下填充头（或锥形）均采用旋压R角加工，罐内壁经镜面抛光处理，无卫生死角，而全封闭设计确保物料始终处一无污染的状态下混合、发酵，设备配备空气呼吸孔，CIP清洗喷头，人孔等装置。发酵罐的分类：按照发酵罐的设备，分为机械搅拌通风发酵罐和非机械搅拌通风发酵罐；按照微生物的生长代谢需要，分为好气型发酵罐和厌气型发酵灌。发酵罐是一种对物料进行机械搅拌与发酵的设备。该设备采用内循环方式，用搅拌桨分散和打碎气泡，它溶氧速率高，混合效果好。罐体采用SUS304或316L进口不锈钢，罐内配有自动喷淋清洗机头，确保生产过程符合GMP要求。

图纸中包含的文件

下载之前，如有问题，请 [发表咨询]
