离心通风机详细设计图纸原稿【全套26张CAD图纸】

发布时间：2016-11-19 08:53
退出全屏

离心通风机详细设计图纸原稿【全套26张CAD图纸】描述

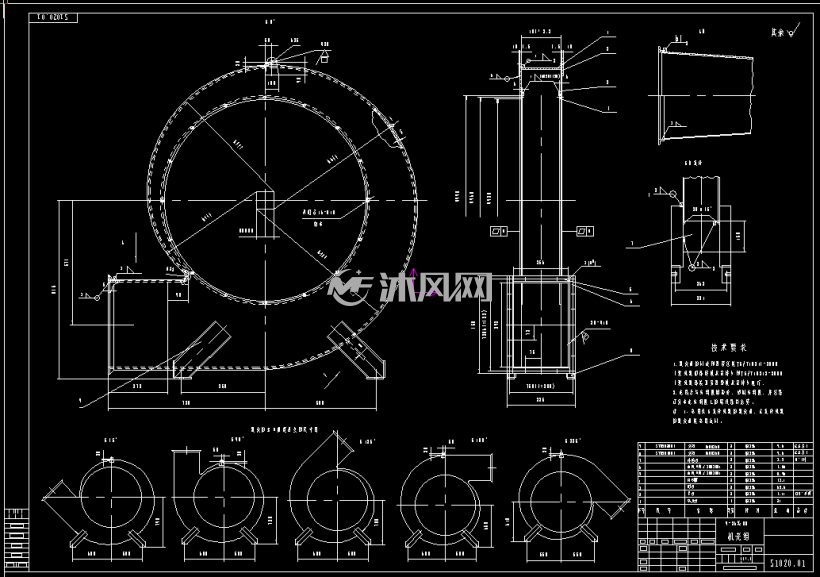

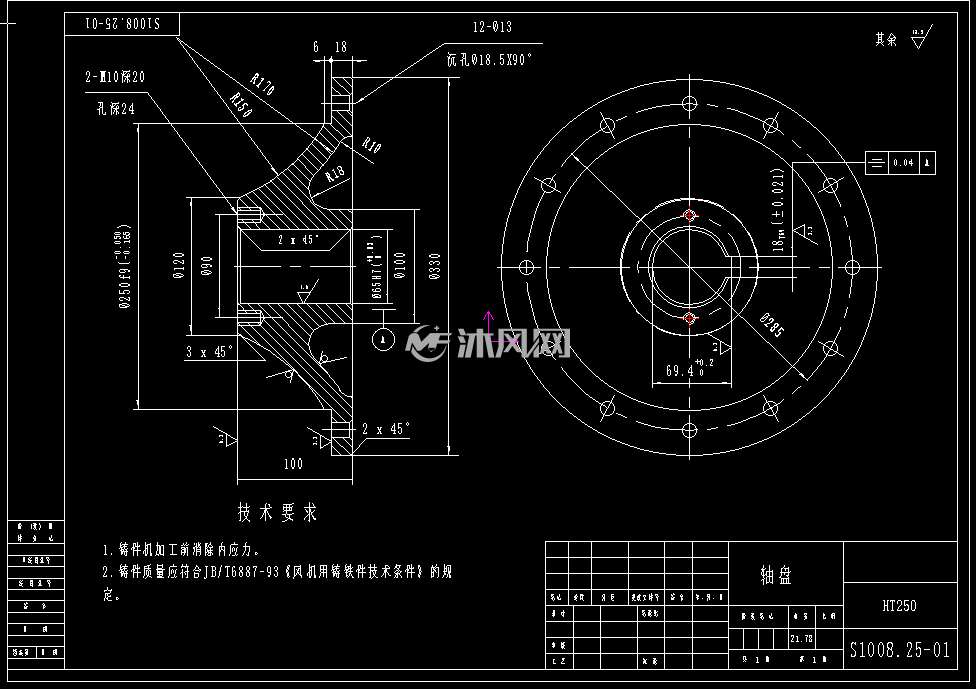

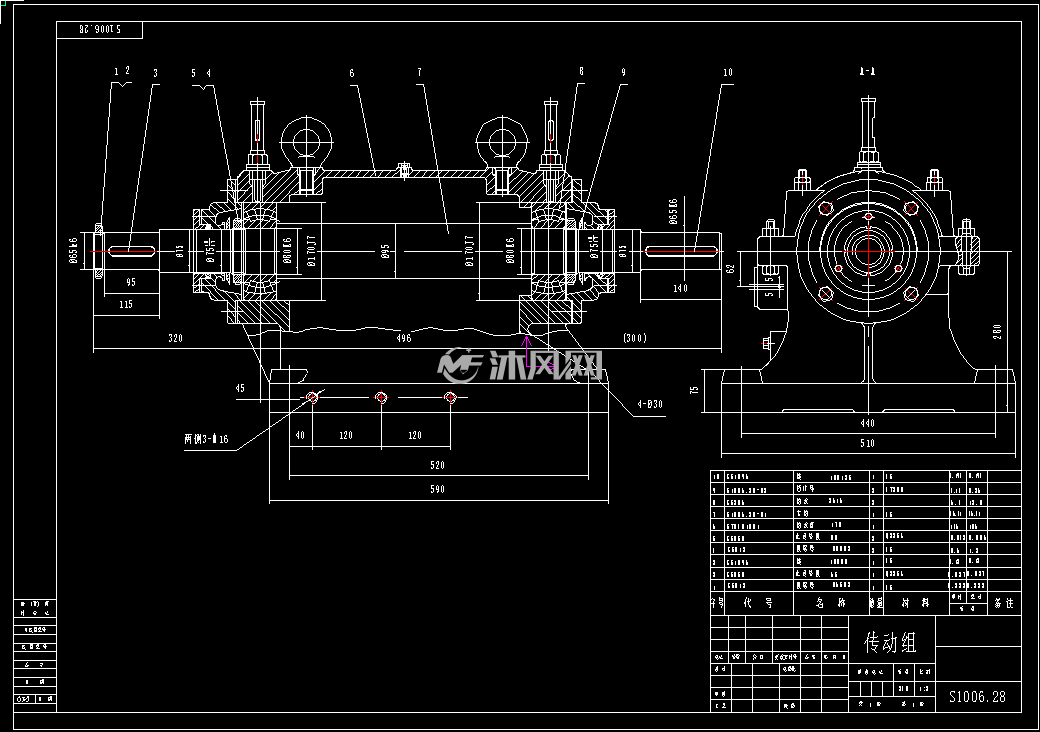

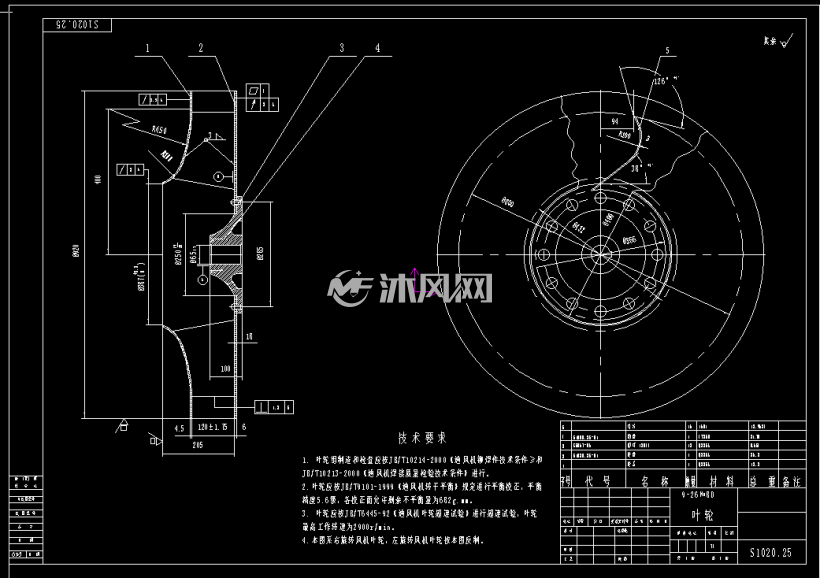

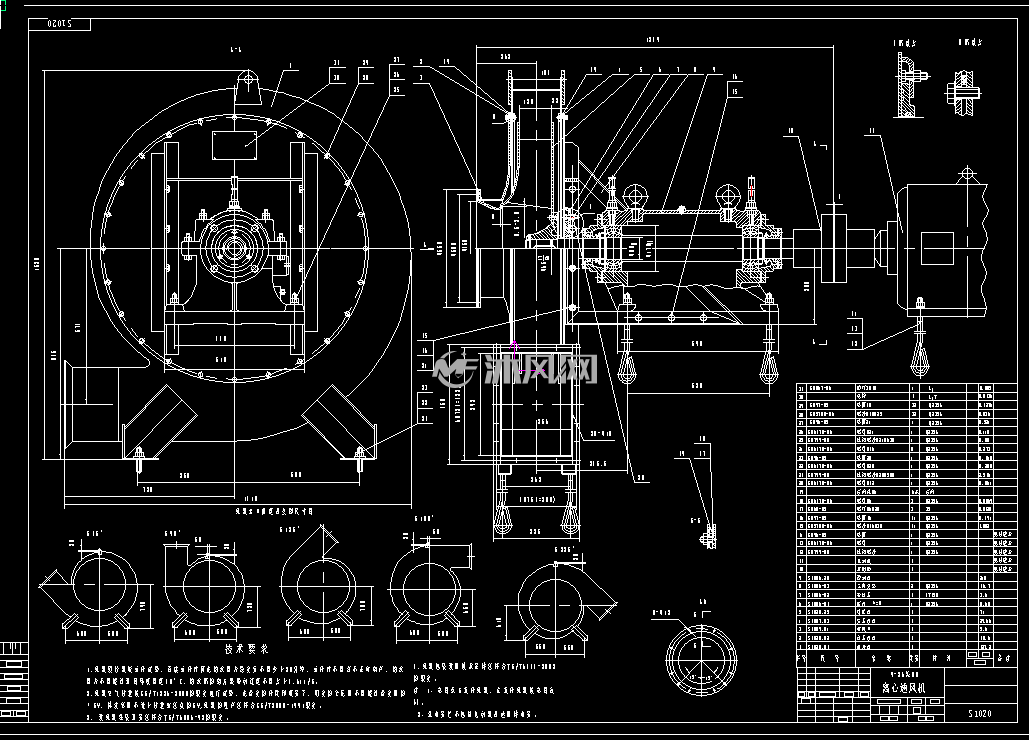

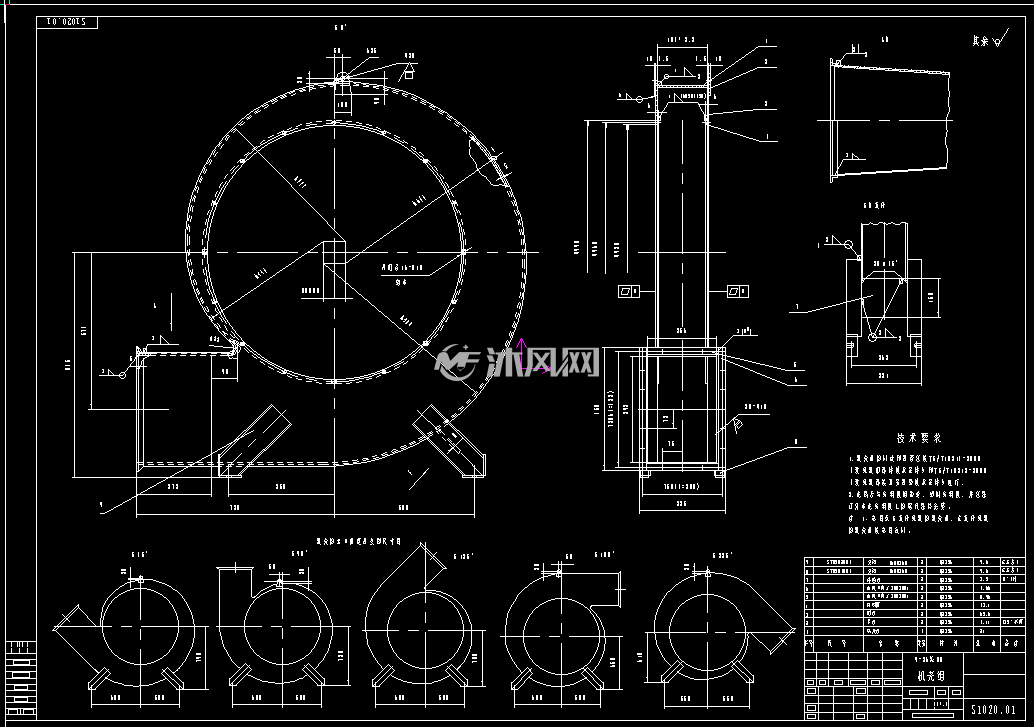

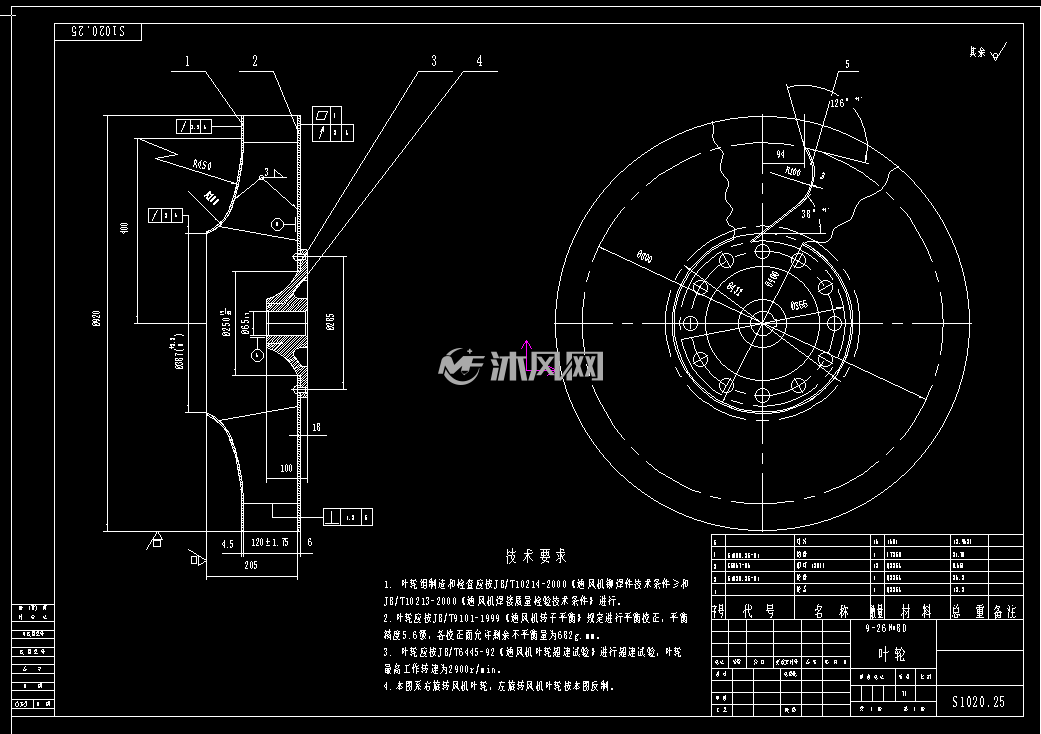

离心通风机详细设计图纸原稿【全套26张CAD图纸】。离心式通风机主要由：叶轮、机壳、联轴器、轴。 叶轮是产生风压和传递能量的主要作功部件；机壳主要用来引入气体和排出气体，同时将气体的部分动能变为压力能；联轴器用来连接电机和风机，传递力矩；轴安装并固定叶轮，通过联轴器与电机。

离心通风机详细设计图纸原稿【全套26张CAD图纸】附件

下载之前，如有问题，请 [发表咨询]

离心通风机详细设计图纸原稿【全套26张CAD图纸】相关图纸

图纸ID: 255282
文件大小：2.1 MB
图纸版本：AutoCAD2007
图纸格式：dwg、png
所需积分：50沐风币
发布时间：2016-11-19 08:53
图纸参数：可编辑含参数
图纸分类： 通风机
软件分类：
AutoCAD AutoCAD2007
