直进式拉丝机旋转模盒套图(仅供学习之用)

发布时间：2013-06-04 09:13

(1/3)
(2/3)
(3/3)

退出全屏

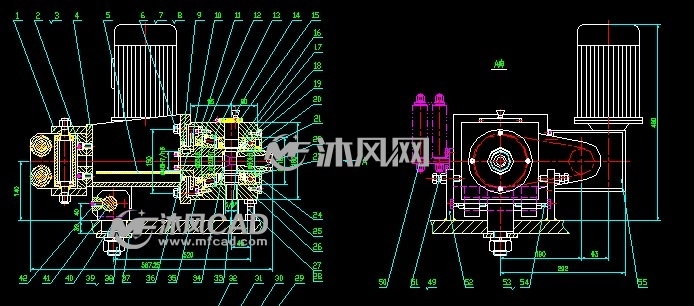

本图纸为直进机拉丝机旋转模盒加工全套图纸（仅供学习之用）。图纸格式为idwg，图纸内容包括：旋转模盒装配图、模盒、搅拌器、链轮、端盖、有机玻璃板、油封座、透盖、空心轴、顶丝、调整套、轴承座、罩子、链轮、定位轴、支撑座、销轴、调节螺栓、立板等图纸，建议大家使用cad2004及以上版本打开。欢迎各位朋友下载学习。
cad图纸

cad图纸

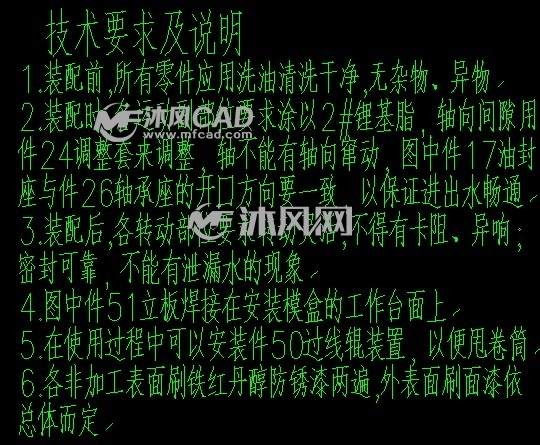

技术说明包括：1.装配前所有零件应用洗油精洗干净，无杂物、异物。2.装配时各运动副部位涂以2#锂基脂，轴向间隙用轴24调整套来调整，轴不能有轴向窜动，图中件17油封座与件26轴承座的开口方向要一致，以保证出水畅通。3.装配后，各转动部位要求转动灵活，不得有卡组、异响，密封可靠，不能有泄露水的现象，4.图中件51立板焊接在安装模盒的工作台面上。5.在使用过程中，可以安装件50过线辊装置，以便甩卷筒。6.各非加工表面刷铁红丹醇，防锈漆两遍，外表面刷面漆依外表面而定。
技术说明

技术说明

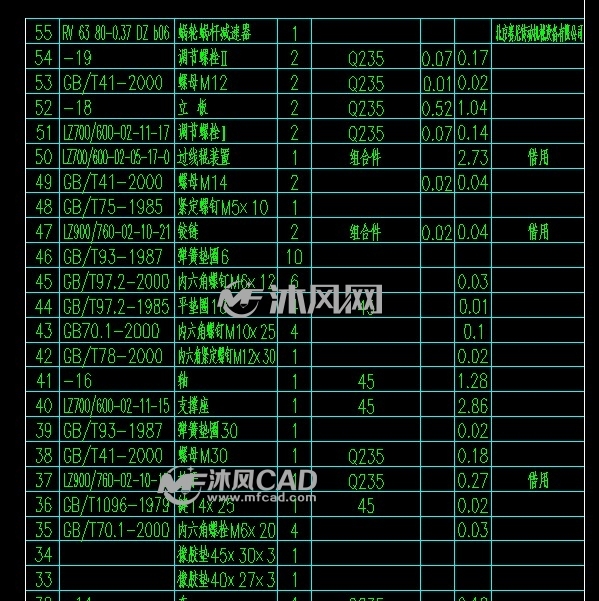

明细内容包括：涡轮蜗杆减速器、调节螺栓、螺母、立板、铰链、轴、支撑座、垫子、橡胶垫、链轮、罩子、调整套、顶丝、油封座、有机玻璃板等内容，如下图：
cad明细表

cad明细表

要想了解更多精彩内容，请下载该文件

图纸中包含的文件

下载之前，如有问题，请 [发表咨询]

立刻下载收藏

图纸ID: 26788

文件大小：4.1MB

图纸版本：AutoCAD2004

图纸格式：dwg

所需积分：5沐风币

发布时间：2013-06-04 09:13

图纸参数：可编辑含参数

图纸分类：拉丝机
