五辊夹送矫直机

发布时间：2013-08-22 08:49

(1/6)
(2/6)
(3/6)
(4/6)
(5/6)
(6/6)

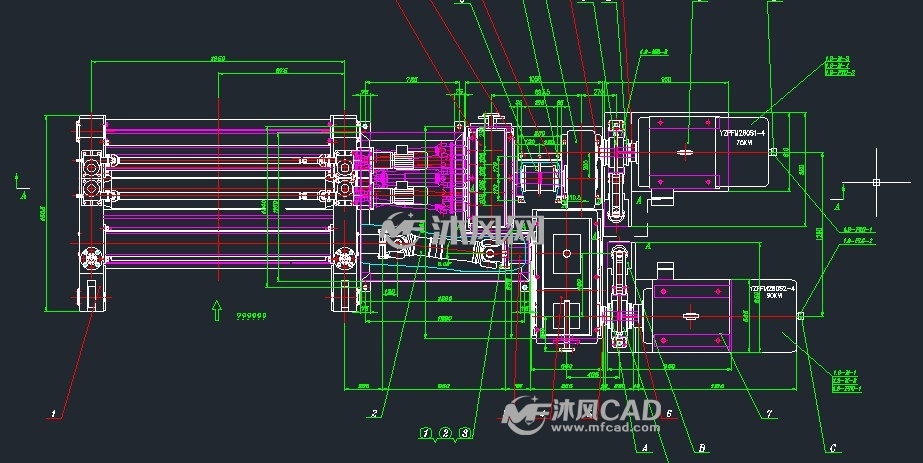

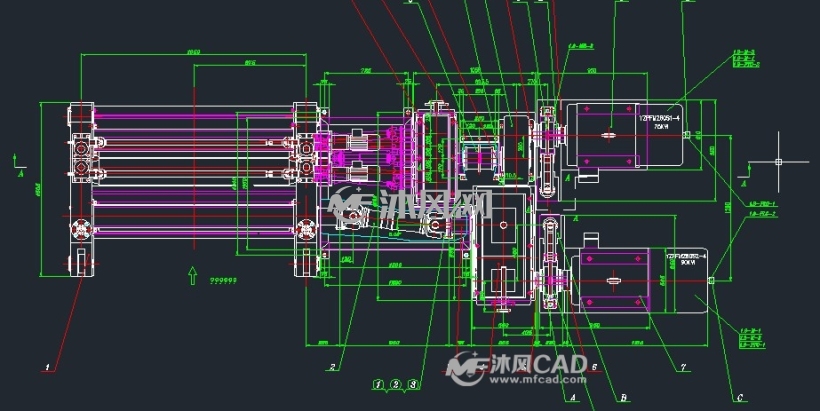

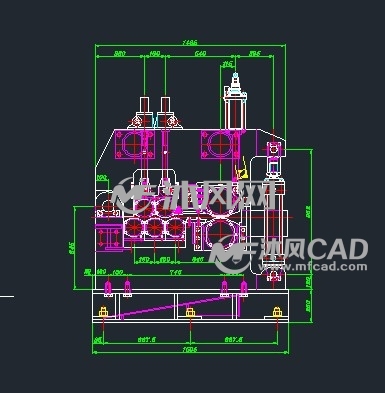

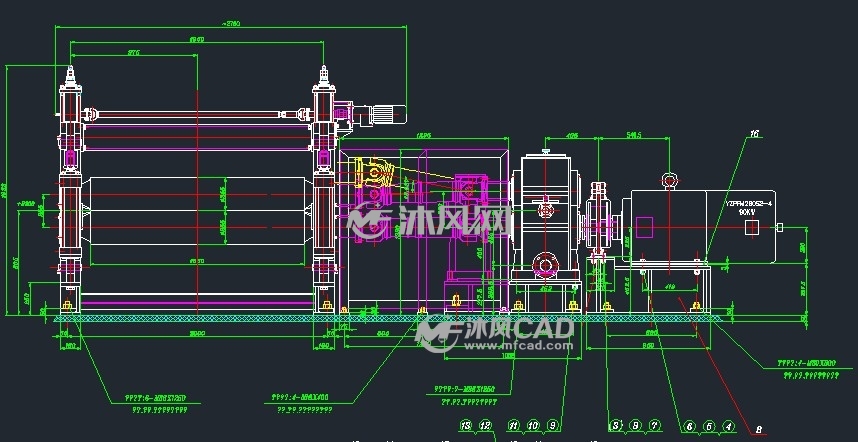

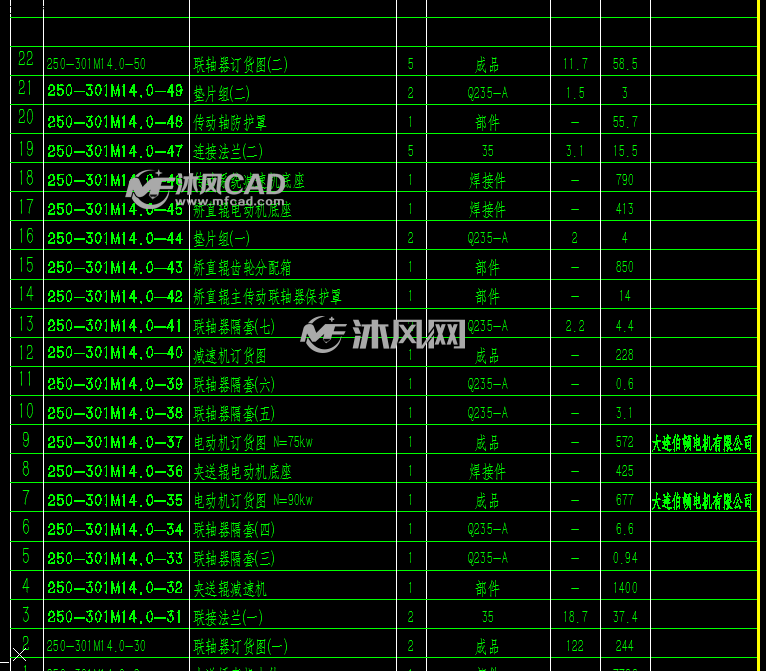

CAD五辊夹送矫直机图纸，供下载学习，建议用2012版本及以上打开。

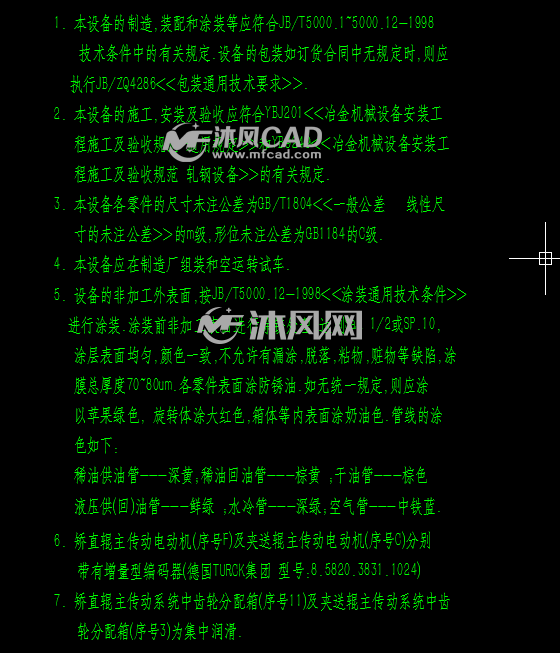

技术要求：
1. 本设备的制造,装配和涂装等应符合JB/T5000.1~5000.12-1998技术条件中的有关规定.设备的包装如订货合同中无规定时,则应执行JB/ZQ4286<<包装通用技术要求>>.2. 本设备的施工,安装及验收应符合YBJ201<<冶金机械设备安装工程施工及验收规范通用规定>>和YB9249<<冶金机械设备安装工程施工及验收规范轧钢设备>>的有关规定.3. 本设备各零件的尺寸未注公差为GB/T1804<<一般公差线性尺寸的未注公差>>的m级,形位未注公差为GB1184的C级.4. 本设备应在制造厂组装和空运转试车.5. 设备的非加工外表面,按JB/T5000.12-1998<<涂装通用技术条件>> 进行涂装.涂装前非加工表面进行除锈处理,达到Sa2 1/2或SP.10, 涂层表面均匀,颜色一致,不允许有漏涂,脱落,粘物,赃物等缺陷,涂膜总厚度70~80um.各零件表面涂防锈油.如无统一规定,则应涂以苹果绿色, 旋转体涂大红色,箱体等内表面涂奶油色.管线的涂色如下: 稀油供油管---深黄;稀油回油管---棕黄 ;干油管---棕色液压供(回)油管---鲜绿 ;水冷管---深绿;空气管---中铁蓝.6. 矫直辊主传动电动机(序号F)及夹送辊主传动电动机(序号C)分别带有增量型编码器(德国TURCK集团型号:8.5820.3831.1024)7. 矫直辊主传动系统中齿轮分配箱(序号11)及夹送辊主传动系统中齿轮分配箱(序号3)为集中润滑.

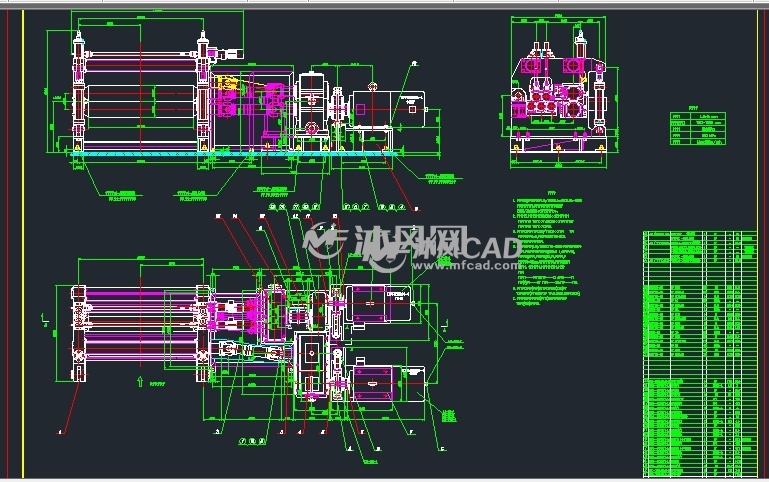

全图
