齿轮齿条式汽车转向器

发布时间：2014-12-10 13:17

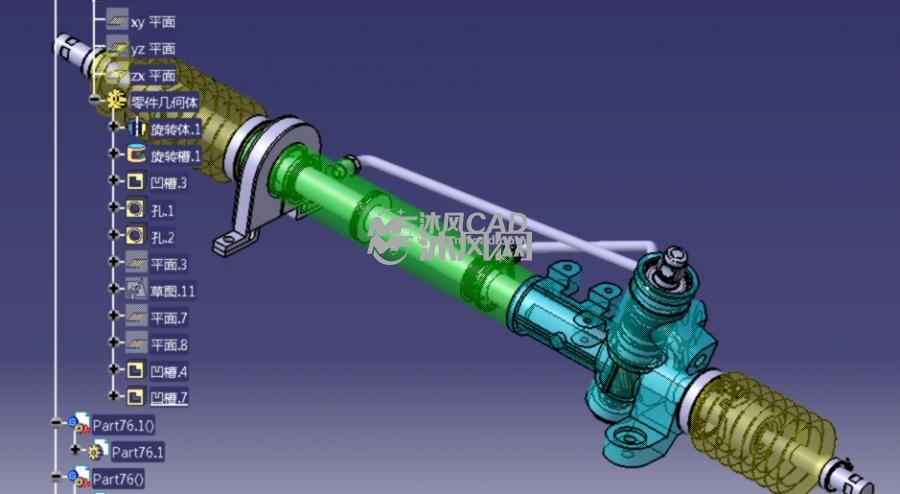

(1/5) 带设计树总体图

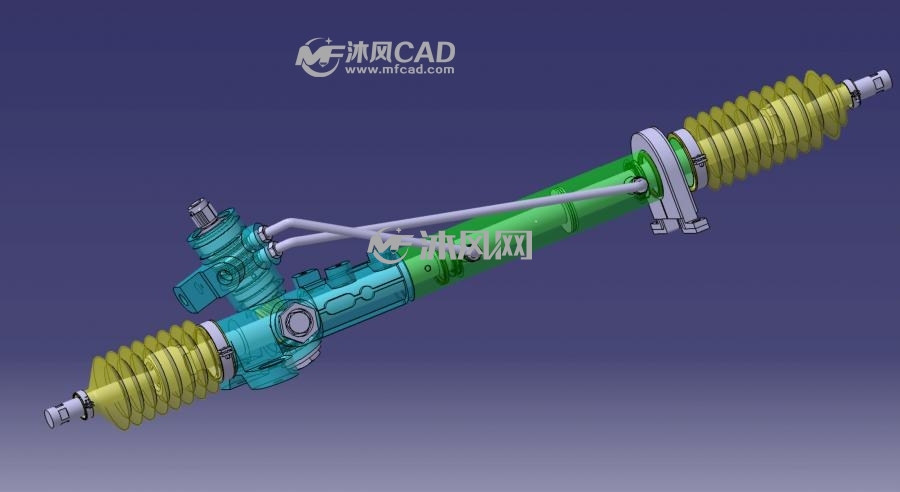

(2/5) 总体图

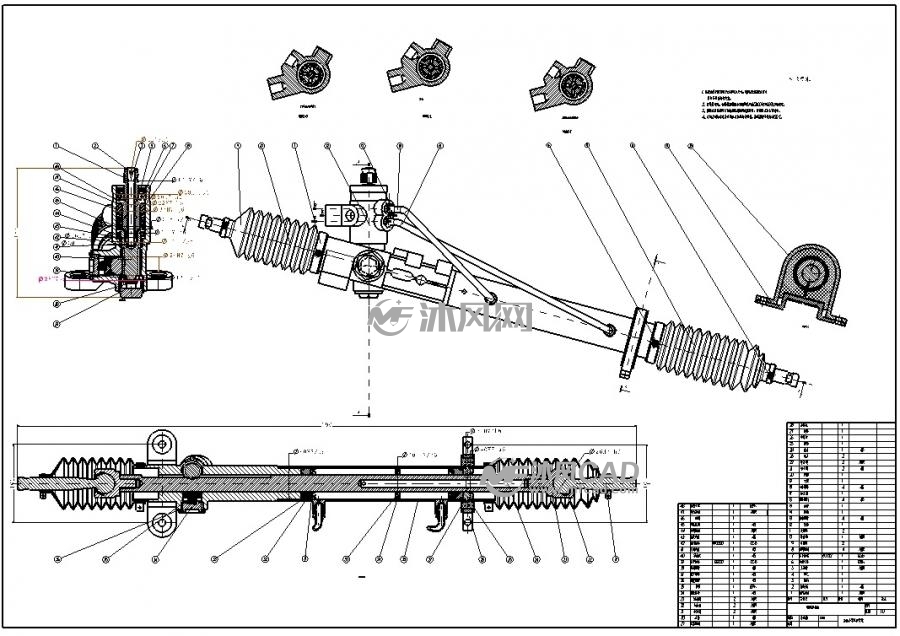

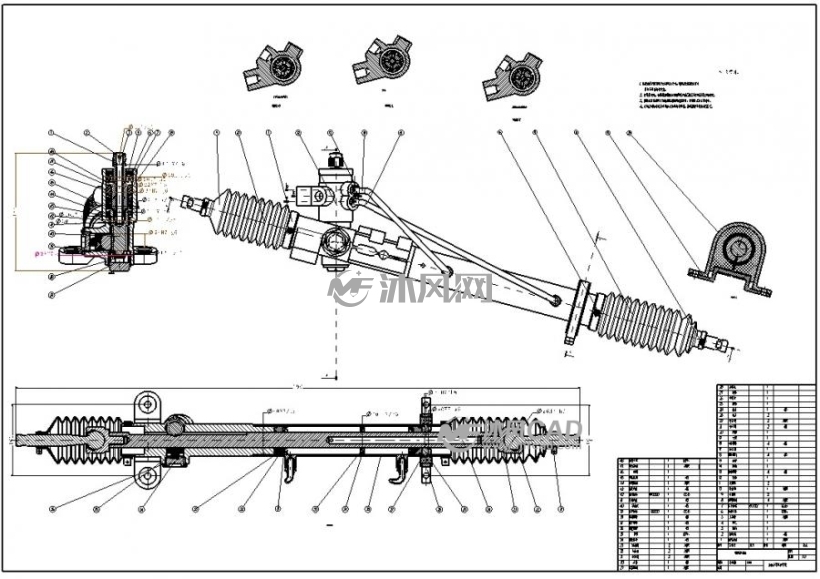

(3/5) 二维总装配图

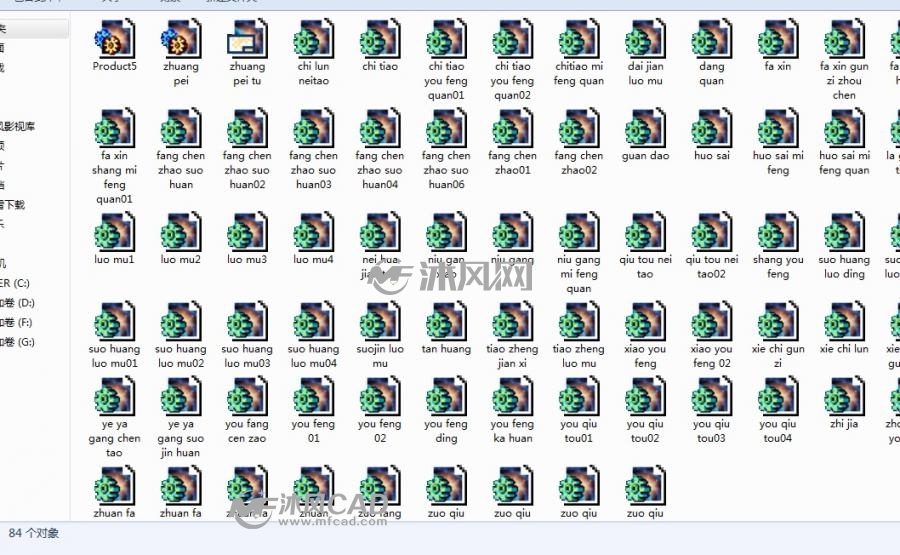

(4/5) 零组件目录图

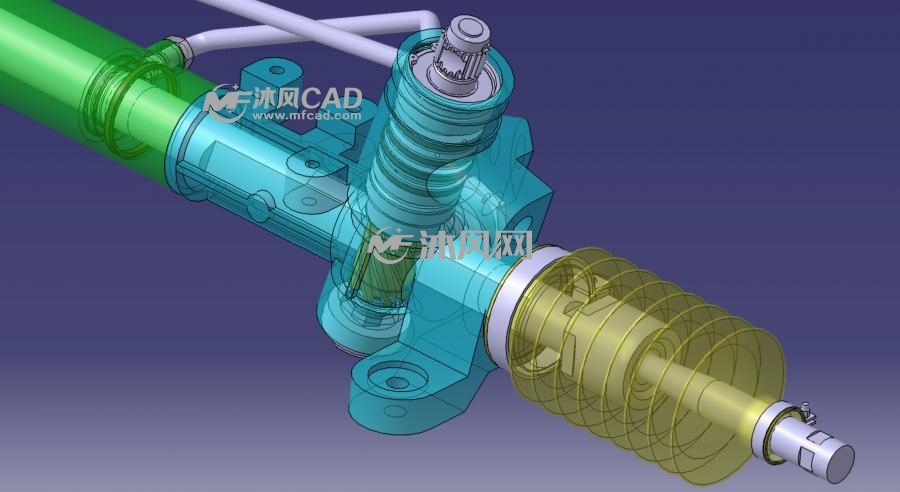

(5/5) 局部细节图

退出全屏

齿轮齿条式汽车转向器：它是一种最常见的转向器。其基本结构是一对相互啮合的小齿轮和齿条。转向轴带动小齿轮旋转时，齿条便做直线运动。有时，靠齿条来直接带动横拉杆，就可使转向轮转向。所以，这是一种最简单的转向器。它的优点是结构简单，成本低廉，转向灵敏，体积小，可以直接带动横拉杆。在汽车上得到广泛应用。本模型为CATIA R20全参数化设计，零组件齐全，含独立零件82个。并有完整的二维总装配图以及通用的STP格式转换文档。

图纸中包含的文件

下载之前，如有问题，请 [发表咨询]

立刻下载收藏

图纸ID: 72011

文件大小：7.6 MB

图纸版本：CatiaV5R20

图纸格式：catproduct、CATPart

所需积分：15沐风币

发布时间：2014-12-10 13:17

图纸参数：可编辑含参数

图纸分类：转向系统

软件分类：

CATIA CatiaV5R20
