CA6140车床数控改造设计
发布时间：2023-05-01 08:44
-
(1/5)

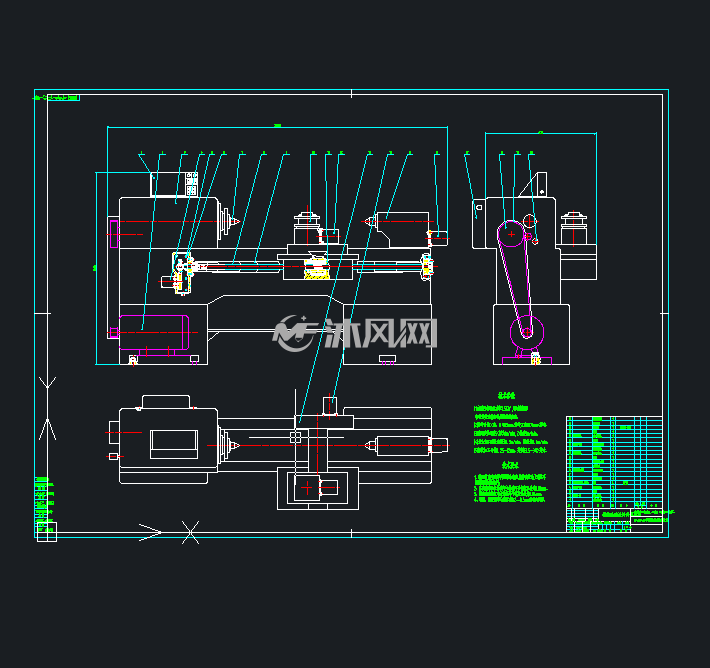

数控改造设计外观总图
-
(2/5)

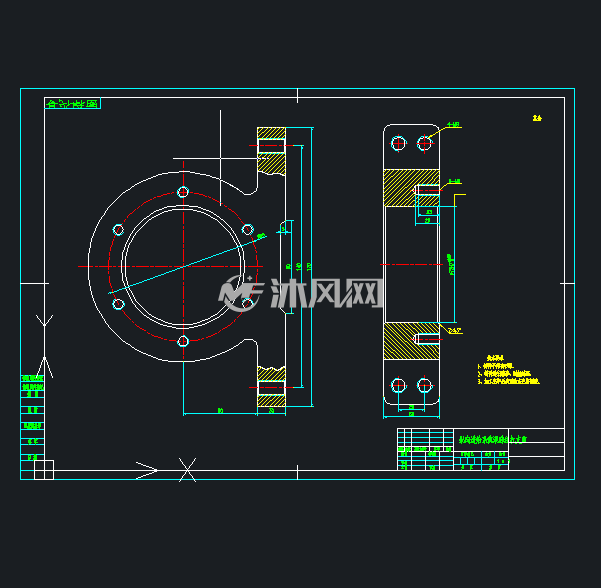

纵向进给系统滚珠丝杠支座
-
(3/5)

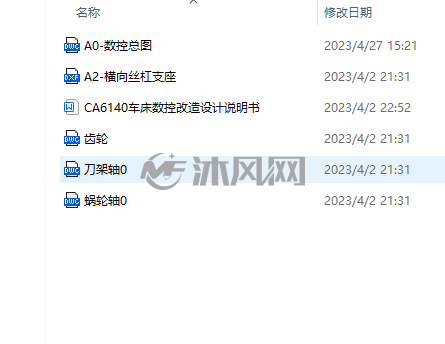

清单
-
(4/5)

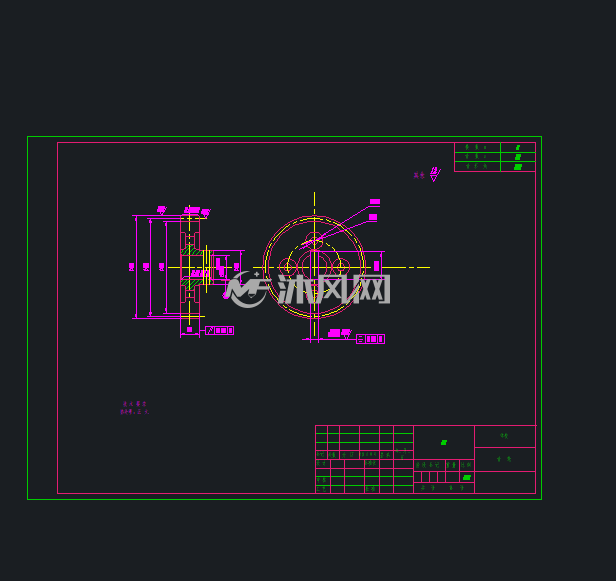

齿轮
-
(5/5)

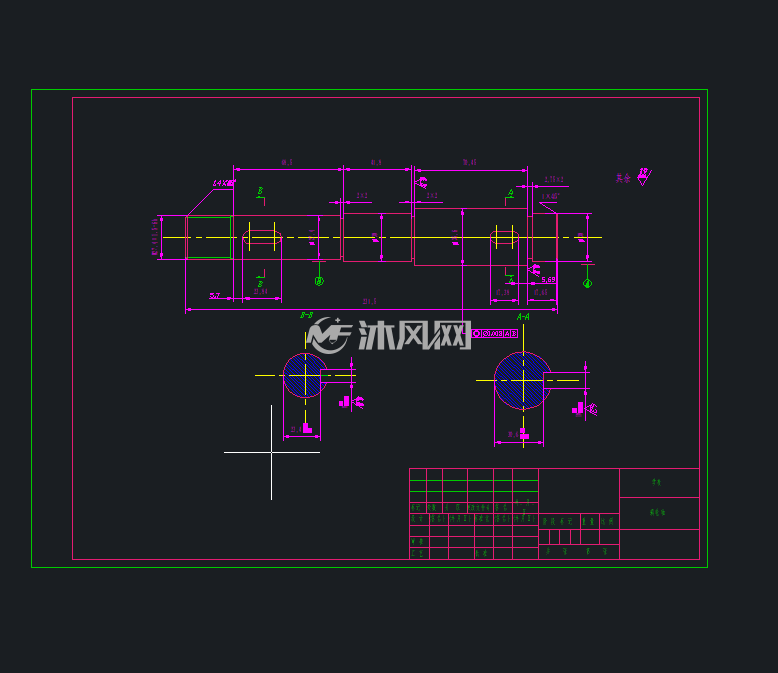

蜗轮轴
CA6140车床数控改造设计描述
CA6140车床数控改造设计：总体数控改造方案设计
本次设计属于经济型数控化改造，基本原则是在满足使用要求的前提下对机床的改动尽可能少,以降低成本。总体方案为：
本设计利用数控装置对CA6140普通车床进行控制,主传动系统部分 采用交流调频主轴电动机经带轮及分级齿轮变速箱驱动主轴，通过变频器和齿轮变速箱实现分段无级变速；进给系统采用步进电机通过减速后驱动滚珠丝杠运动，在纵向进给系统中通过一级齿轮减速后驱动滚珠丝杠，在横向进给系统中通过二级齿轮减速驱动滚珠丝杠；刀架改为自动转位刀架(四工位)从而实现自动换刀；通过MCS-51系列8051单片机对数据进行计算处理，由I/O接口输出步进脉冲信号控制进给速度和行程；为了保持切削螺纹的功能，要在主轴外端或其它适当部位装上脉冲发生器；将车床的手动尾座改造成为可控电动尾座。
CA6140车床数控改造设计附件
CA6140车床数控改造设计相关图纸
