动力电池极耳压边机动力与传动系统

发布时间：2026-08-24 20:45

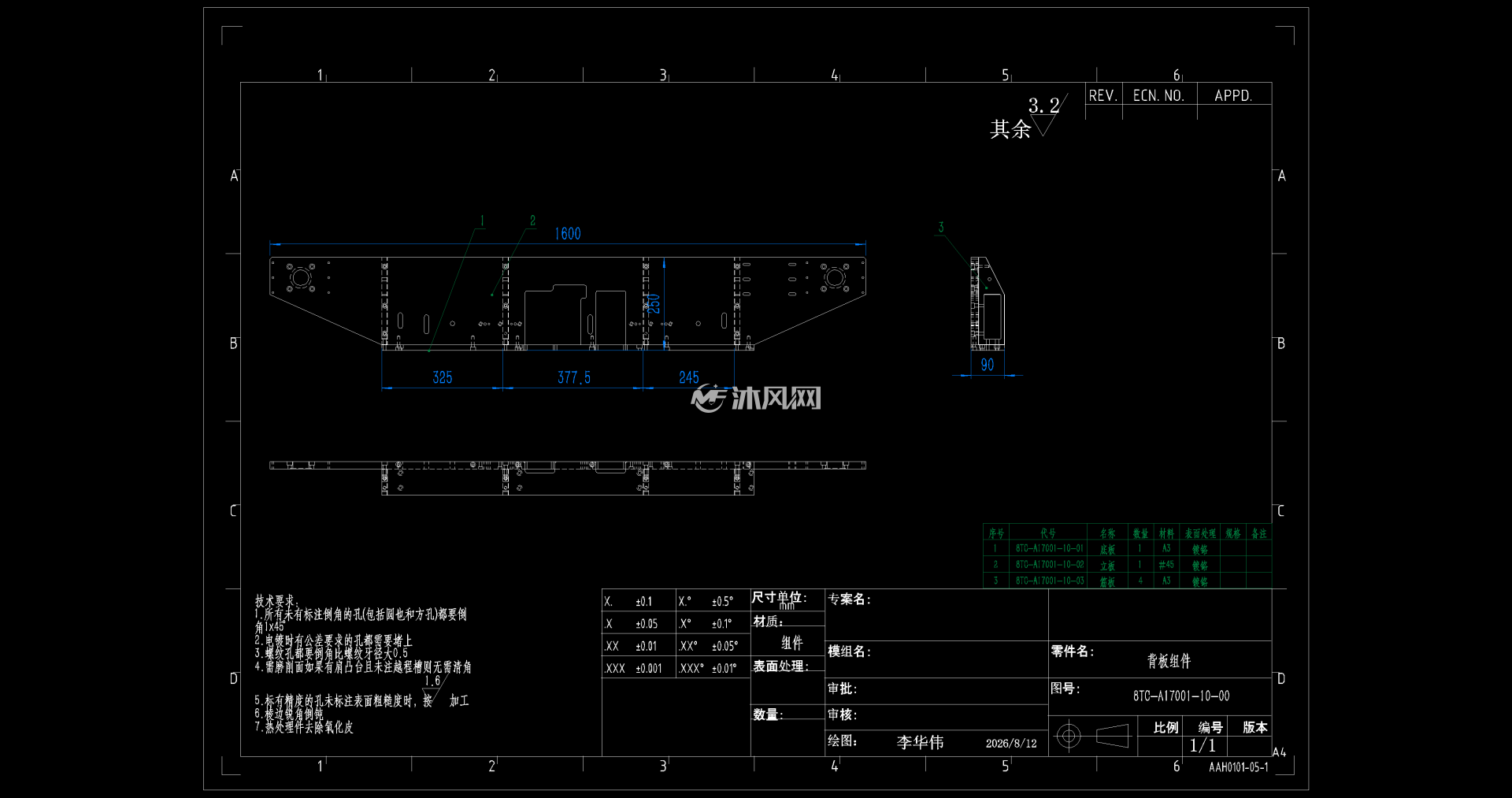

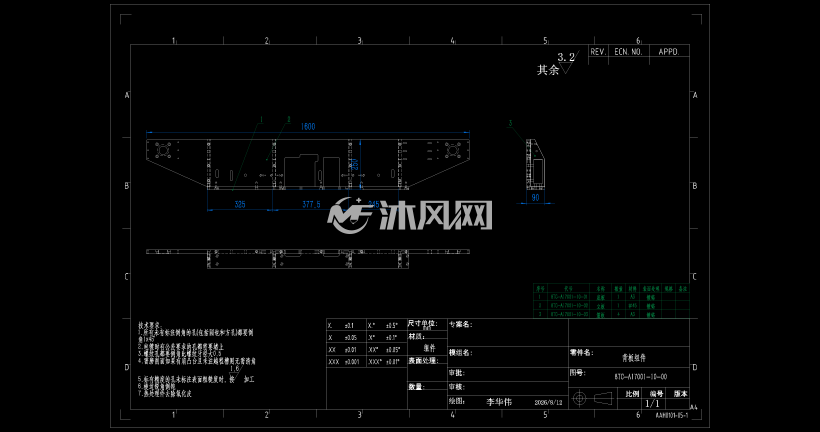

(1/4) 背板组件

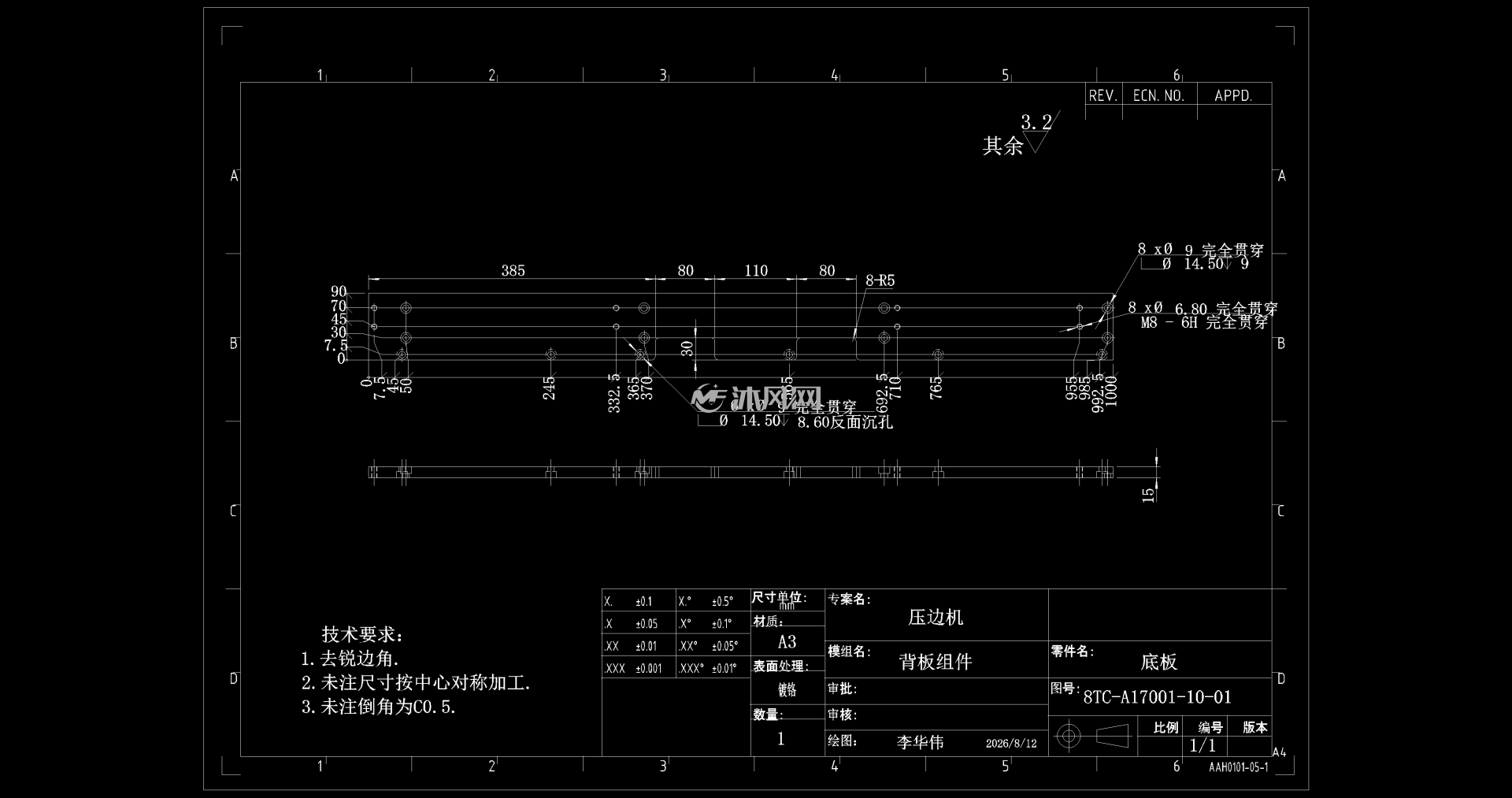

(2/4) 底板

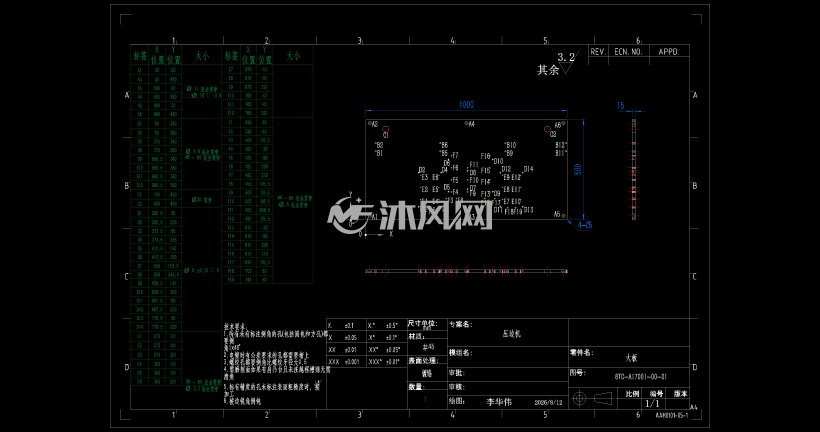

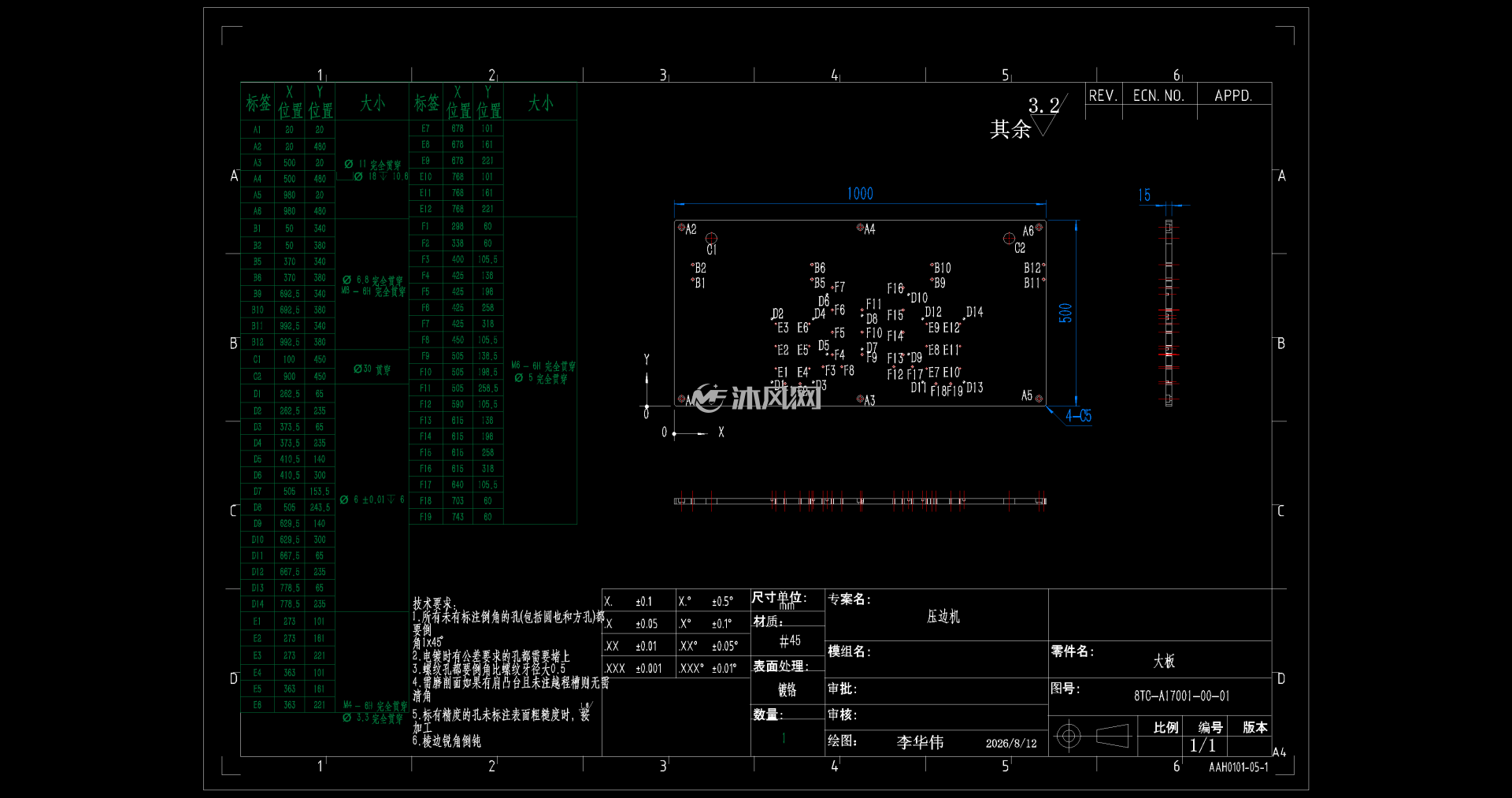

(3/4) 大板

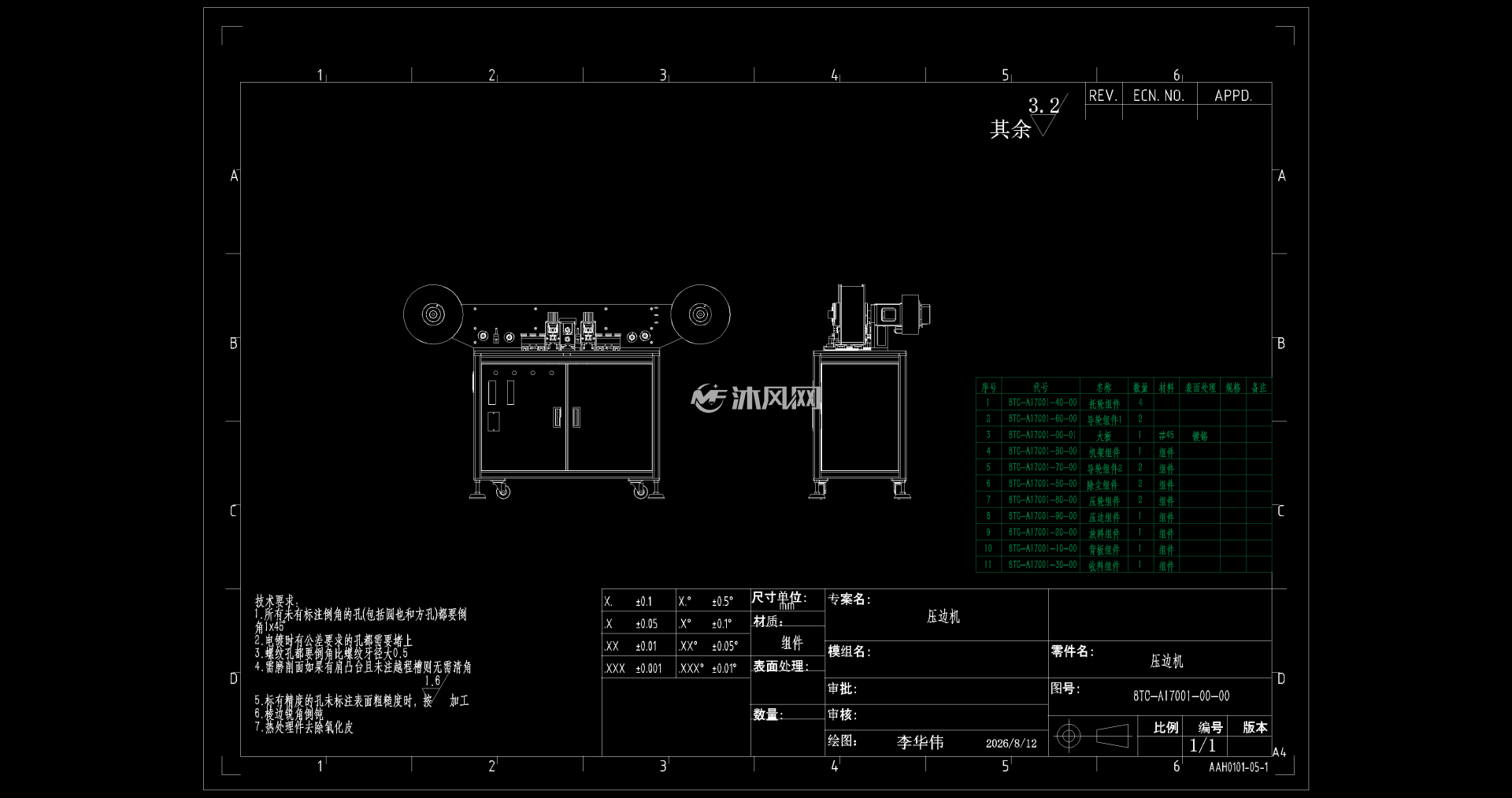

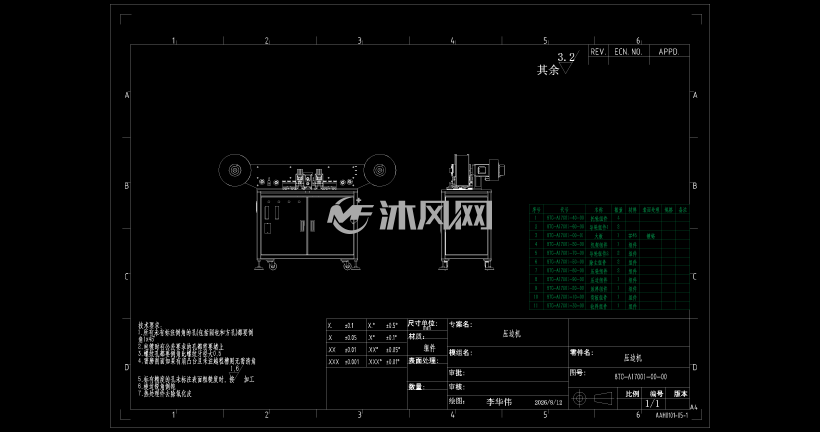

(4/4) 压边机

退出全屏

动力与传动系统是整台压边机实现精确运动的能量核心与动力传递枢纽。该系统通常由高性能伺服电机、行星减速器、精密滚珠丝杠及直线导轨副等核心元件组成。其工作原理为：伺服电机在控制系统指令下，输出设定扭矩与转速，经行星减速器降低转速、增大扭矩后，通过滚珠丝杠将旋转运动转化为高精度的直线往复运动。这一过程需保证极小的反向间隙与极高的刚性，以确保压边头能够以设定的压力（通常精度控制在±1%以内）和速度稳定压合，从而避免因压力波动导致极耳根部出现裂纹或压痕过深等品质缺陷。

图纸中包含的文件

下载之前，如有问题，请 [发表咨询]

立刻下载收藏

图纸ID: 1974641

文件大小：2.62MB

图纸版本：AutoCAD2018

图纸格式：dwg

所需积分：50沐风币

发布时间：2026-08-24 20:45

图纸参数：可编辑含参数

图纸分类：车床

软件分类：

AutoCAD AutoCAD2018
