3级-数控车床设计

发布时间：2026-09-07 19:17

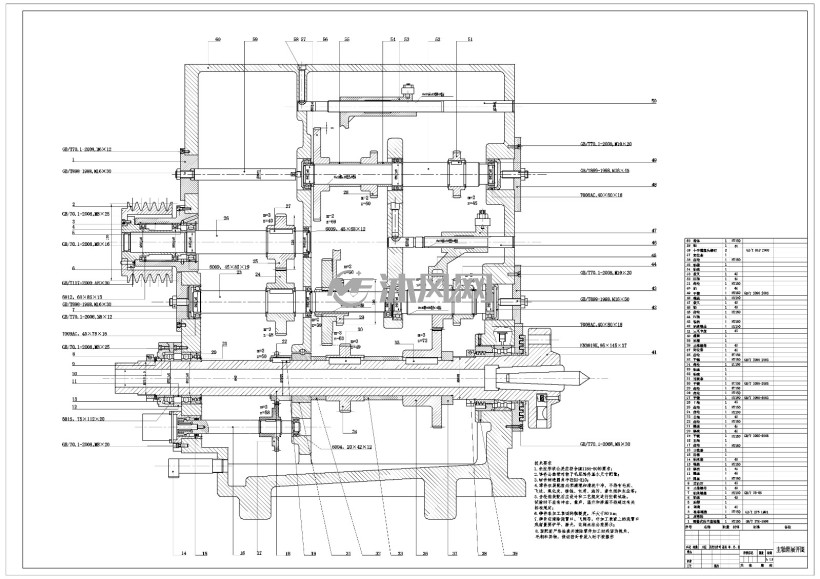

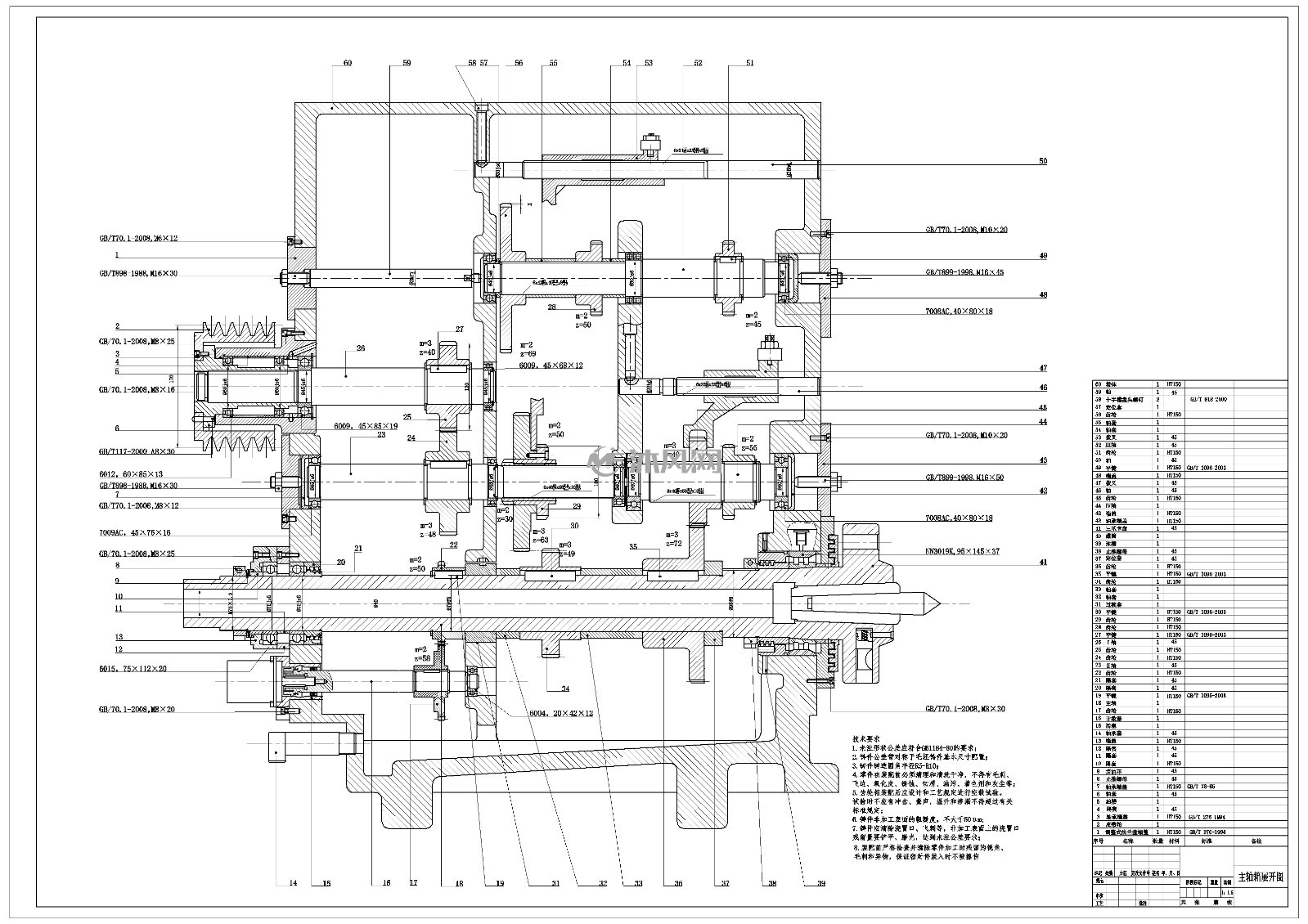

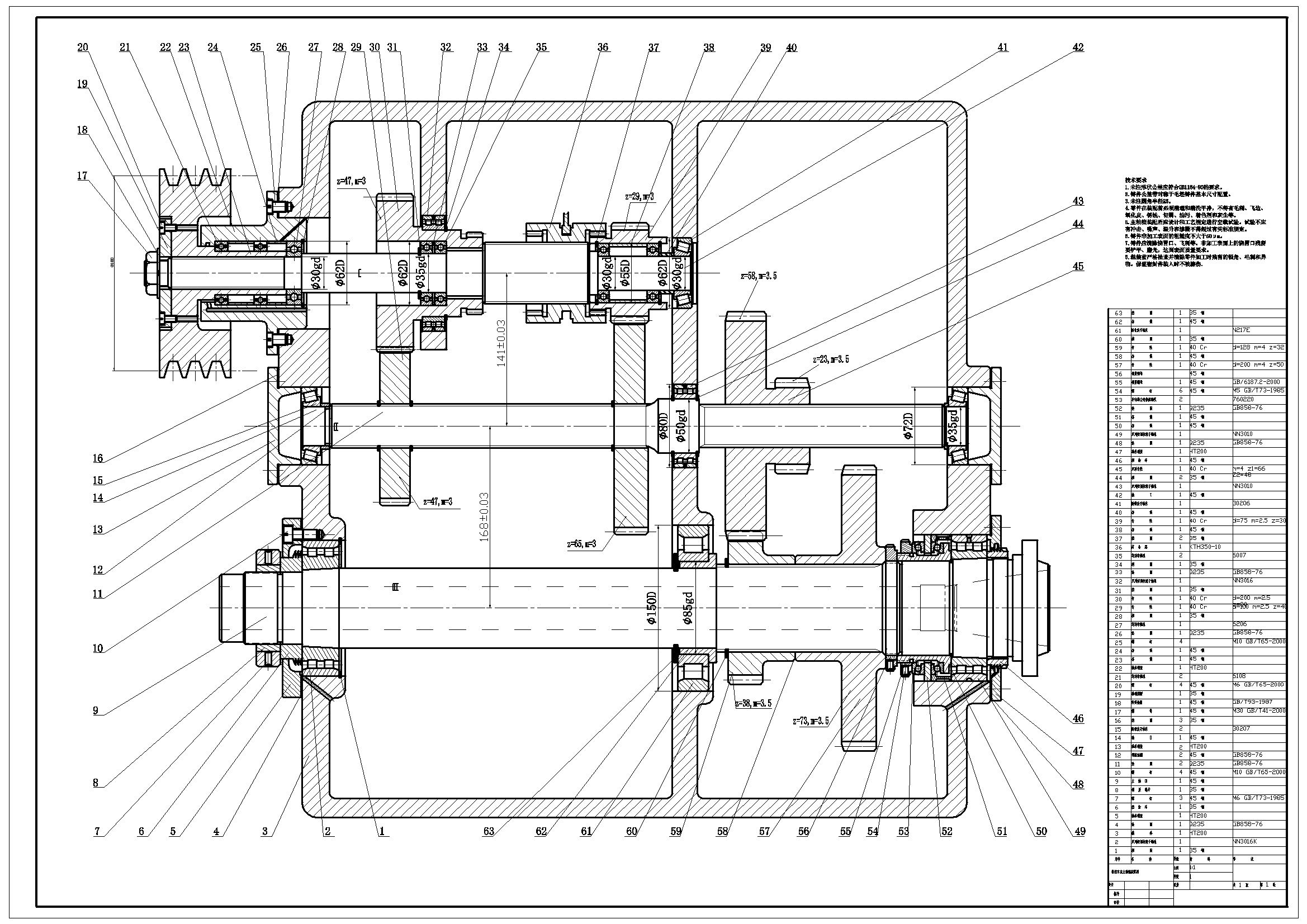

(1/4) 展开图----A0--

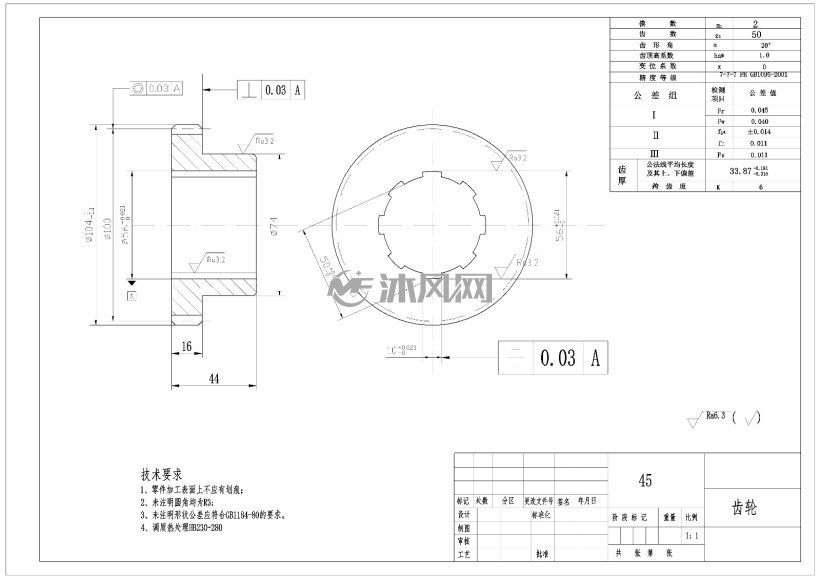

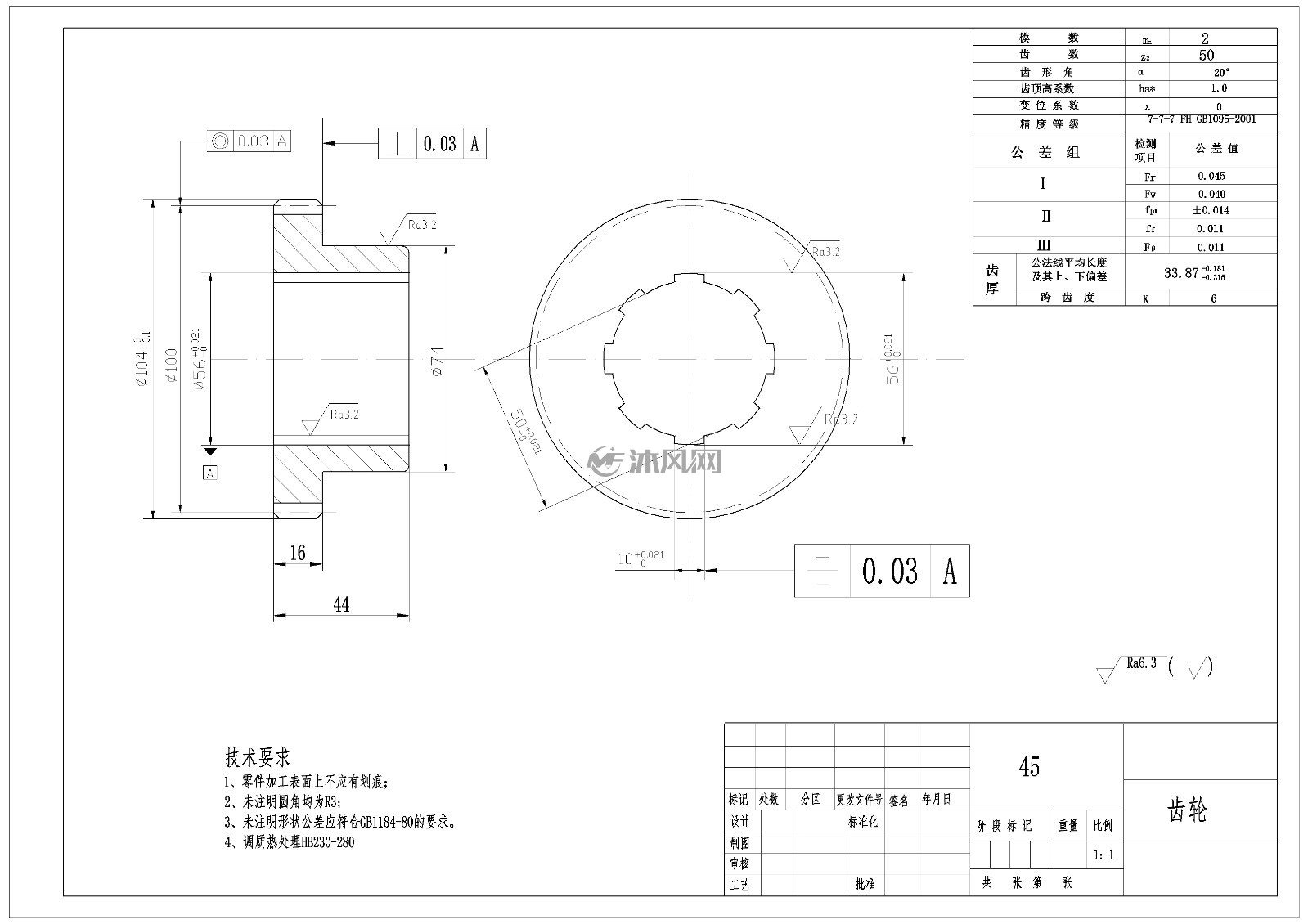

(2/4) A3齿轮零件图

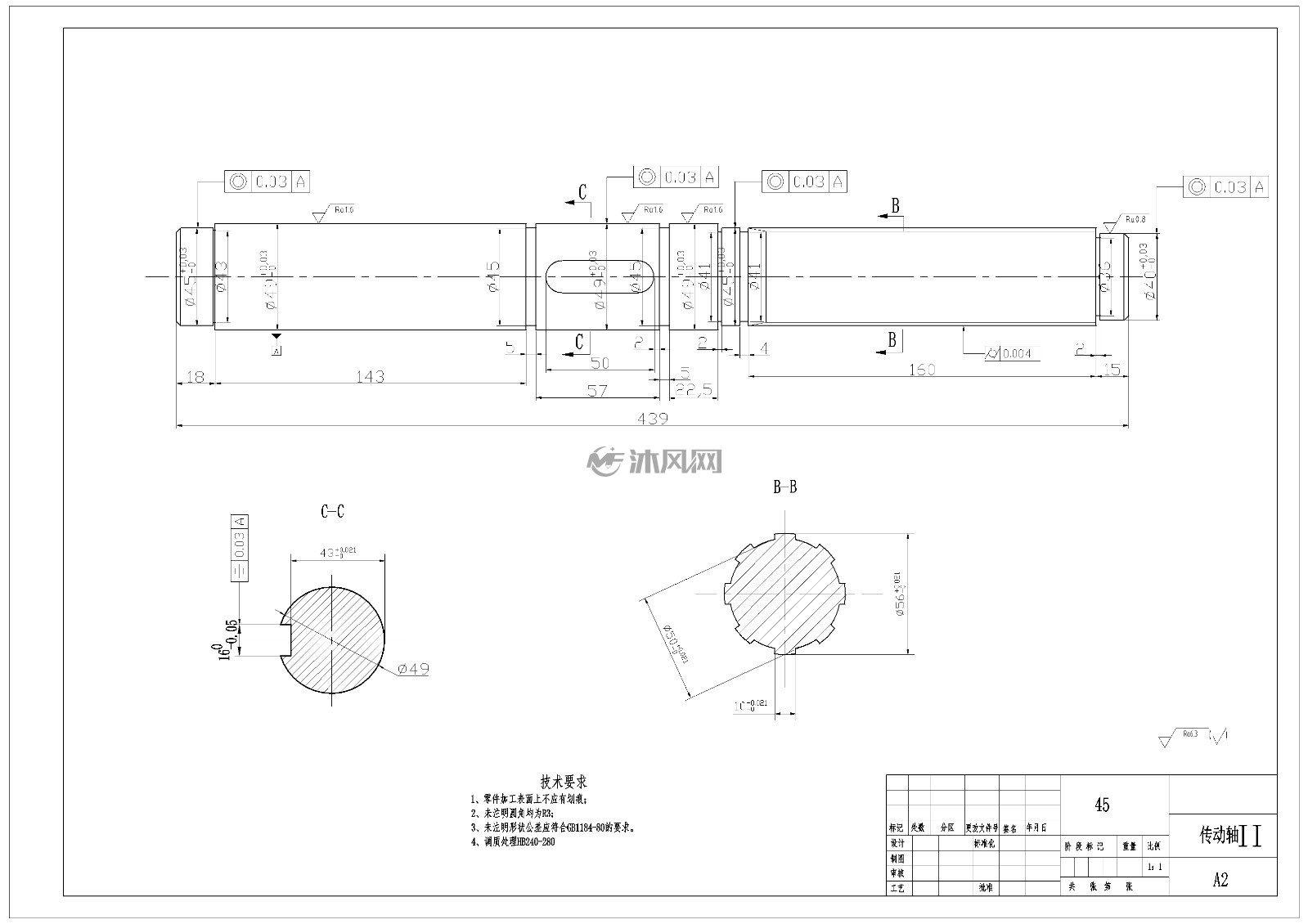

(3/4) 传动轴II A2

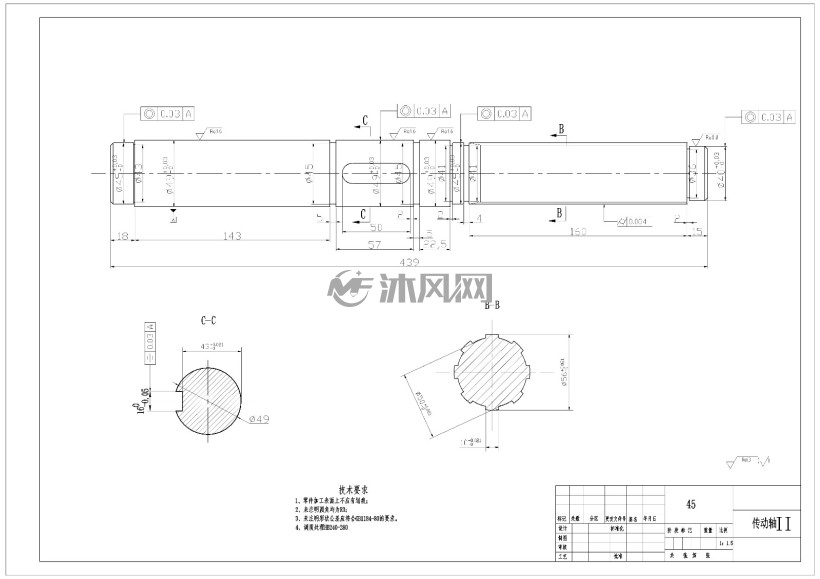

(4/4) 传动轴II A3

退出全屏

1．主轴箱的主要技术参数：主轴最低转速 65；主轴变速范围 Rn=40；转速级数 Z=3；电机变速范围 1500/3000 rpm；电机功率 11KW）； 2.数控车床的主传动系统设计（确定齿轮的齿数，模数），绘制主传动系统图和转速图； 3. 设计皮带轮和各个传动轴、选择轴承； 4. 校核传动轴的刚度、校核齿轮刚度和强度、校核轴承的寿命资料仅供参考。
