C5116立式车床的数控化改造电气原理图

(1/18) 电磁离合器控制

(2/18) 机床总进线连接控制

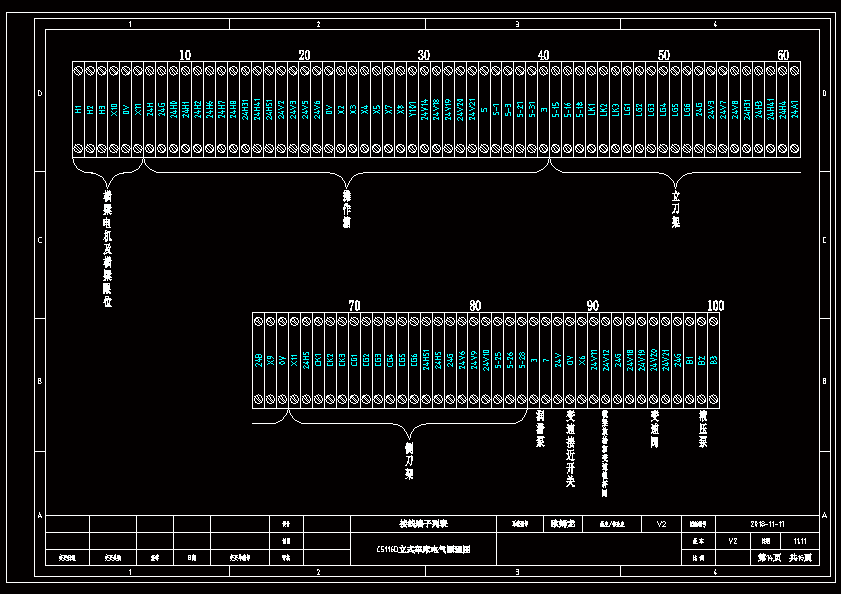

(3/18) 接线端子列表

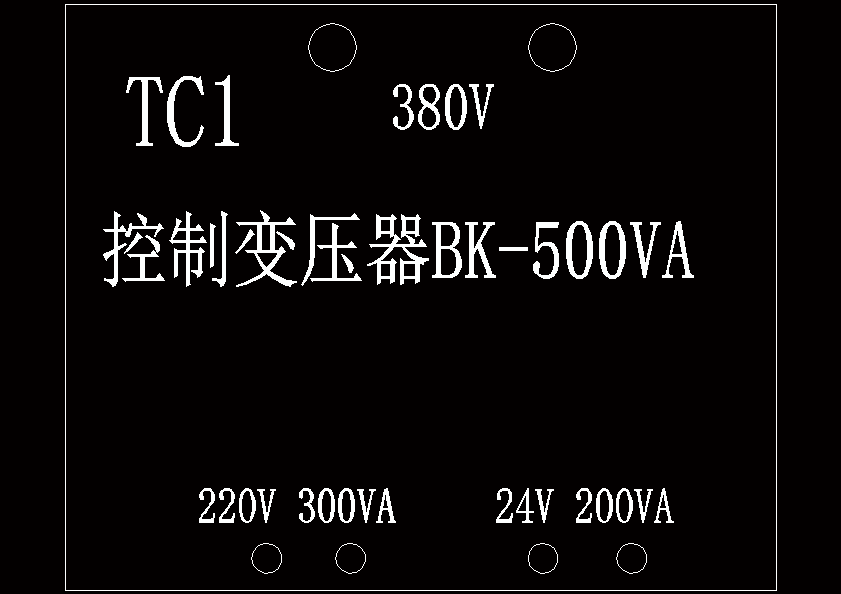

(4/18) 控制变压器BK-500VA

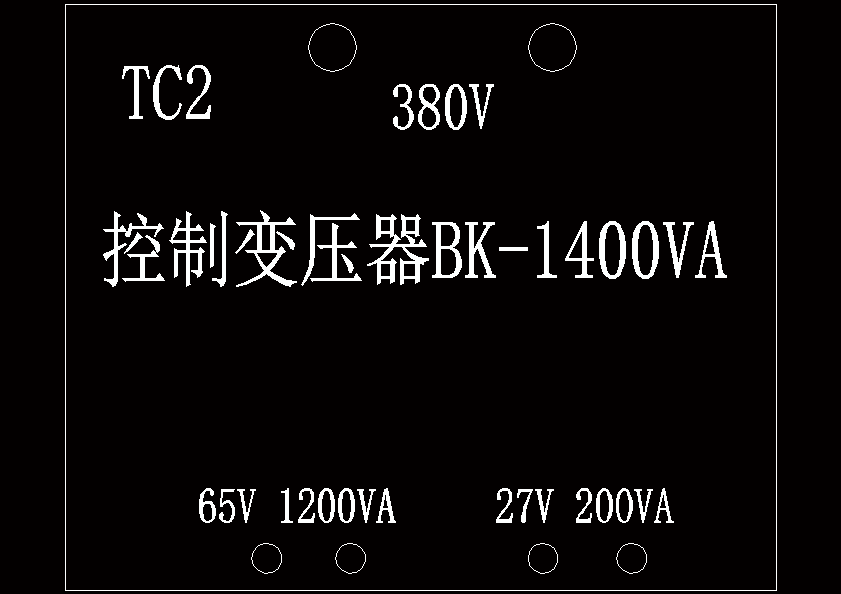

(5/18) 控制变压器BK-1400VA

(6/18) 立刀架控制原理图

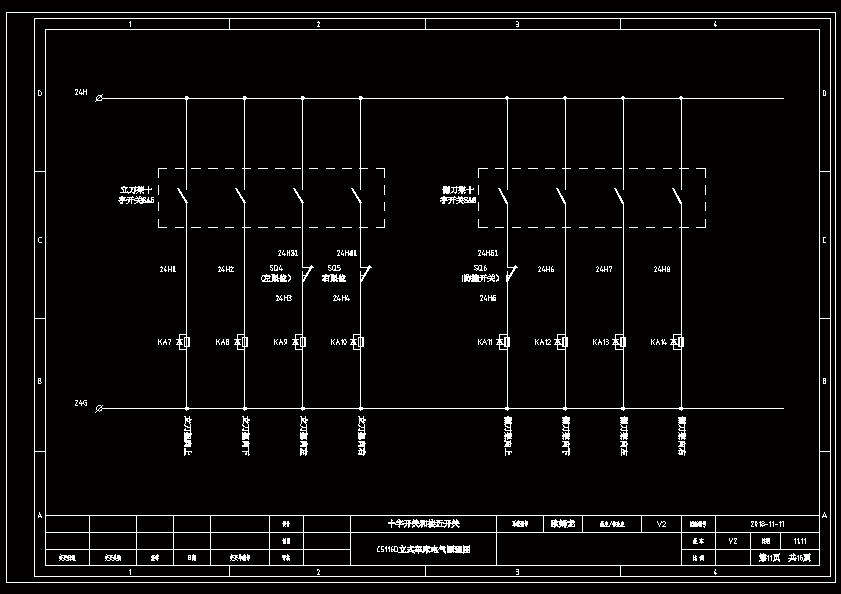

(7/18) 十字开关和接近开关

(8/18) 输入输出接口定义

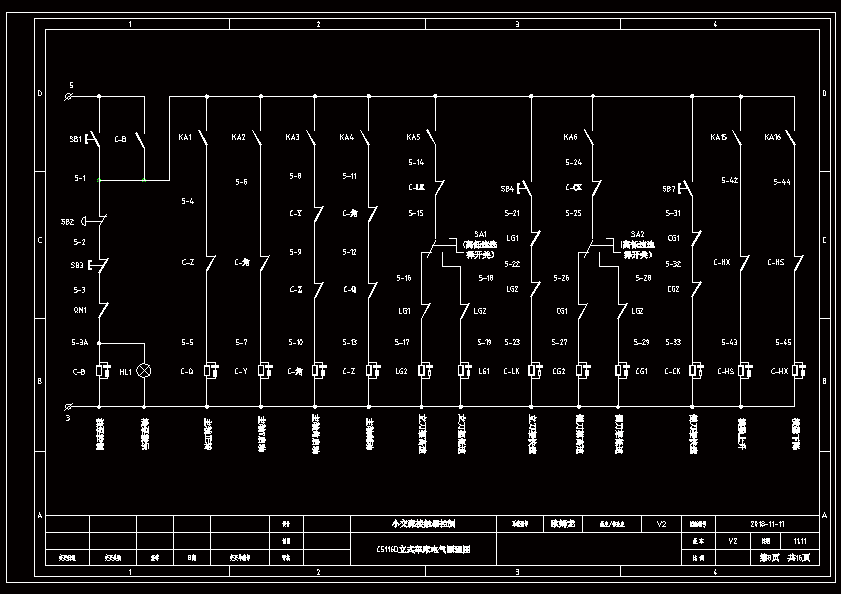

(9/18) 小交流接触器控制

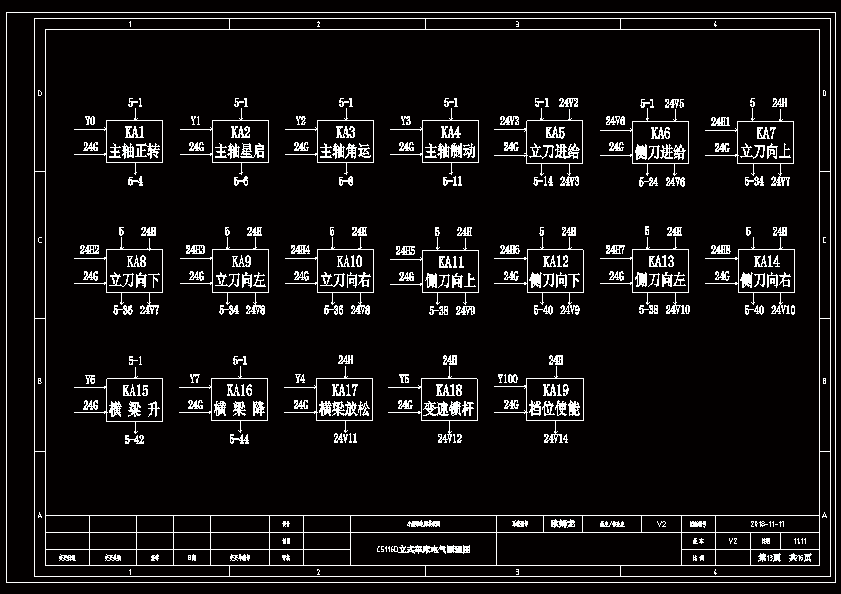

(10/18) 小型继电器接线图

(11/18) 油泵横梁控制原理图

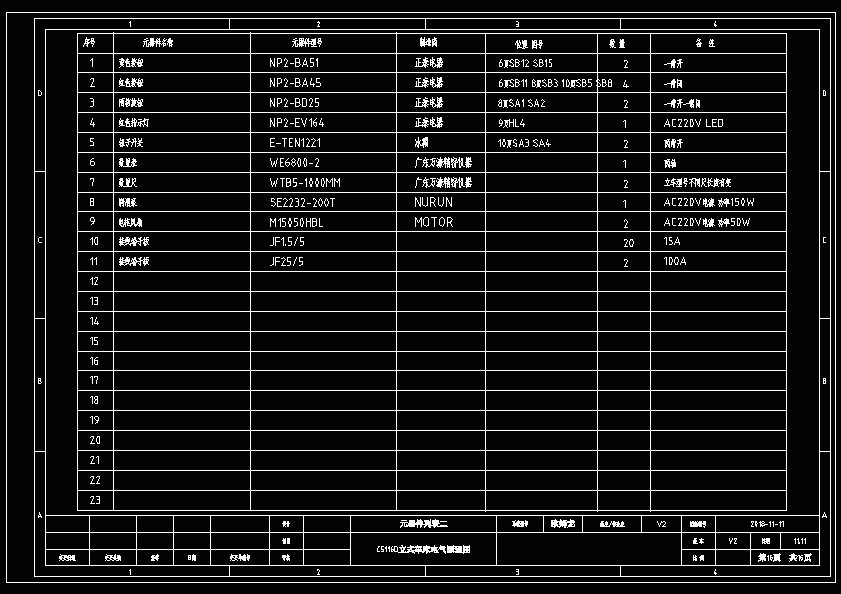

(12/18) 元器件列表二

(13/18) 主轴电机控制原理图

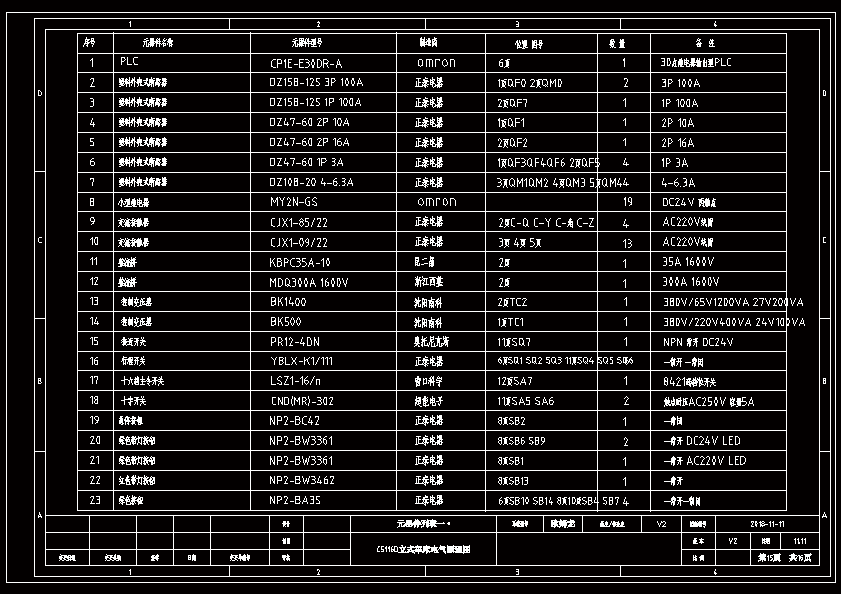

(14/18) 元器件列表一·

(15/18) 主轴交流接触器控制

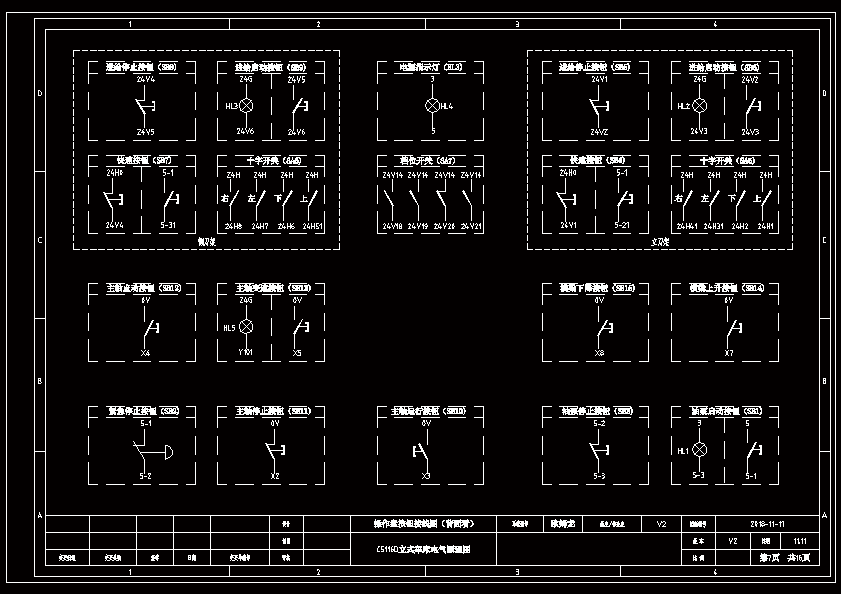

(16/18) 操作盘按钮接线图（背面看）

(17/18) 侧刀架控制原理图

(18/18) 电磁阀控制
