环氧乙烷储罐图

发布时间：2018-10-21 15:37

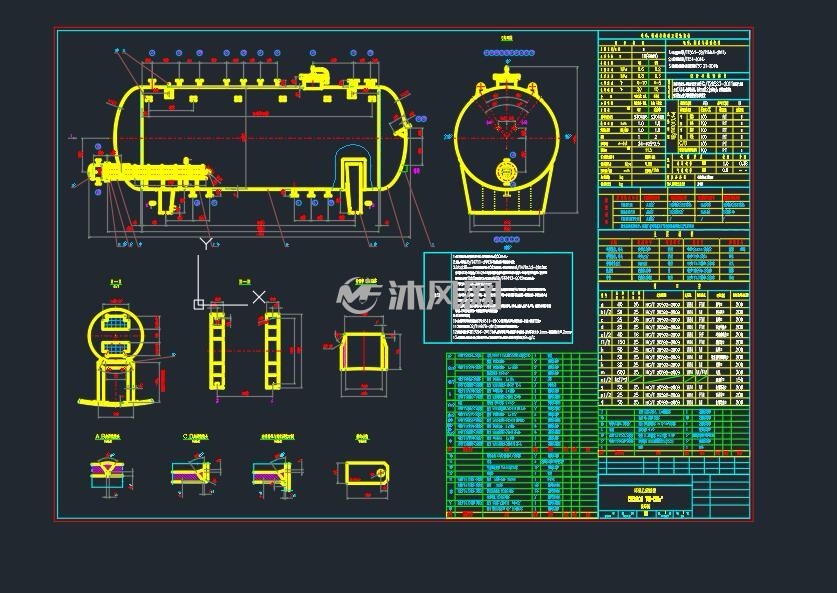

(1/4) 总装配

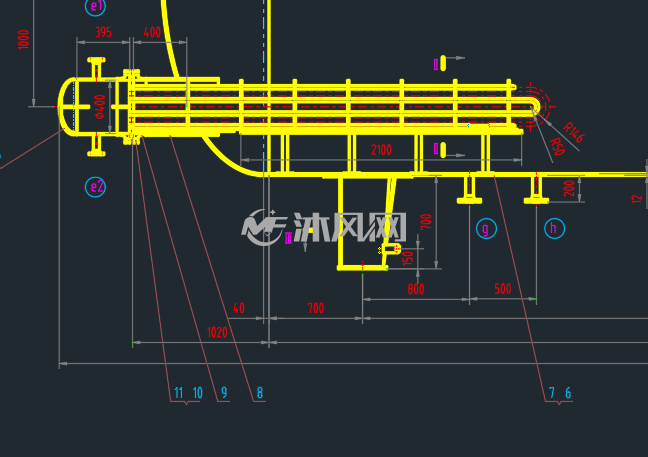

(2/4) U型换热器

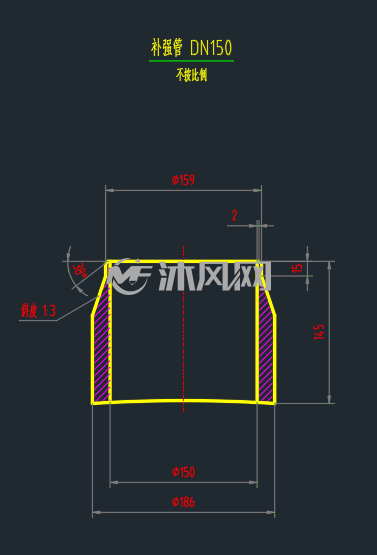

(3/4) 补强管

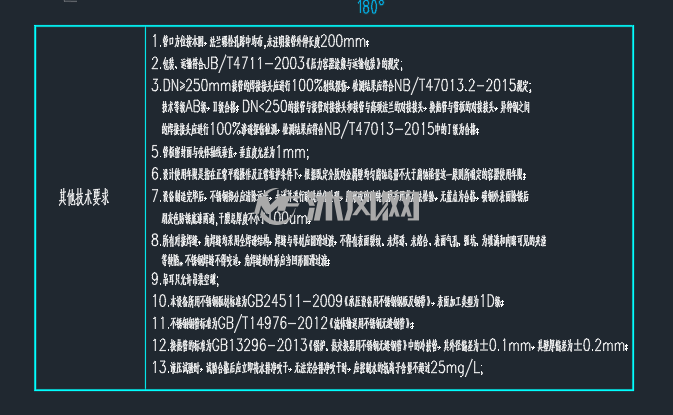

(4/4) 技术要求

退出全屏

本设备为环氧乙烷储罐，按容规划分为Ⅱ类压力容器，因此焊缝要求100％RT射线探伤。图纸按照1:1比例绘制。设备带有一台U形管换热器进行加热，换热面积11.5平方米，罐体容积57立方米，工作压力0.6，设计压力0.8MPA，工作温度10度，设计温度30度。材质304.腐蚀裕量1.0.焊接接头系数0.85，介质为环氧乙烷，高度危害，易爆。
