环氧化板式反应器装配图
发布时间：2020-08-10 13:32
-
(1/4)

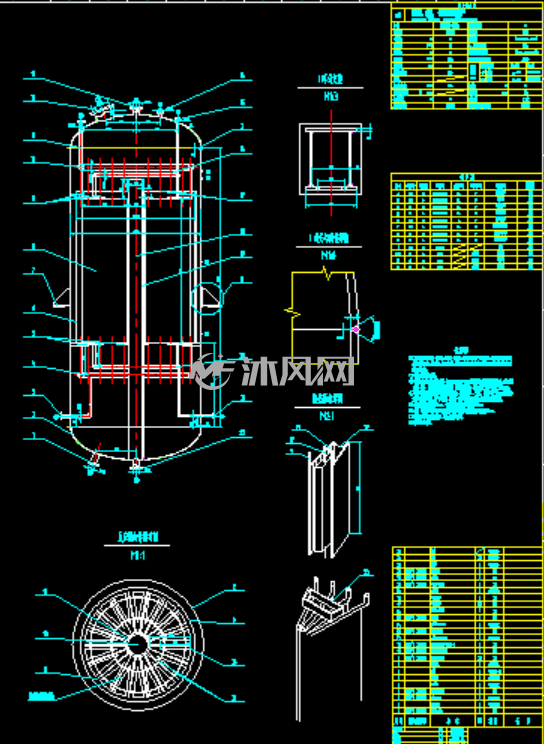

反应器 装配图
-
(2/4)

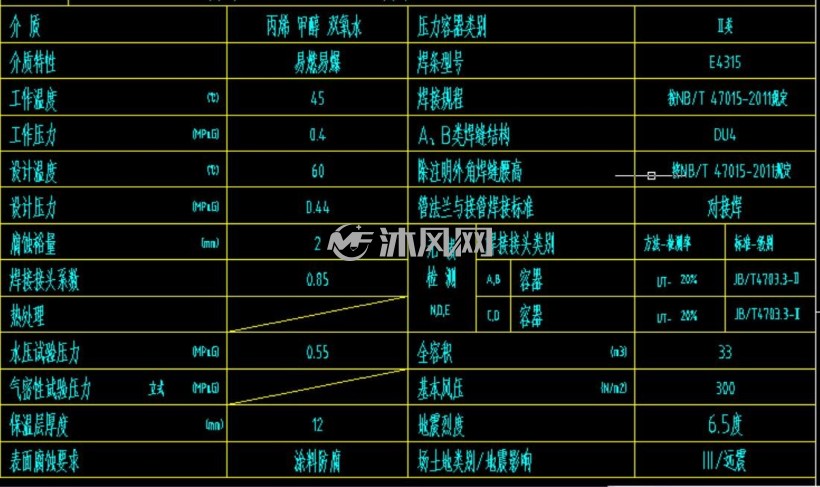

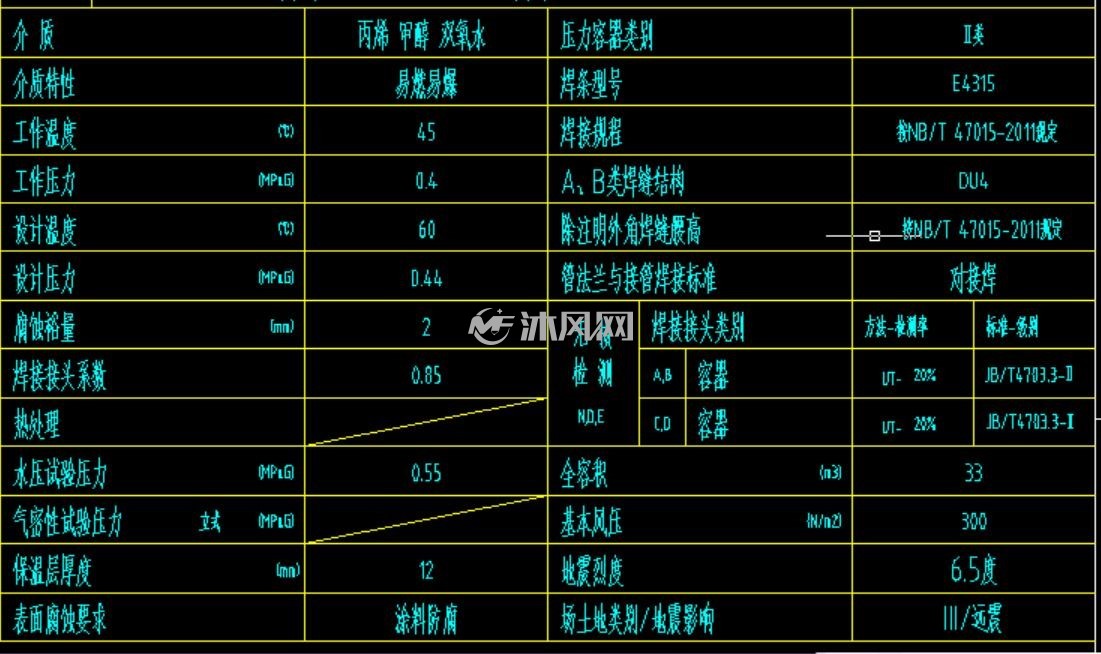

反应器 设计数据表
-
(3/4)

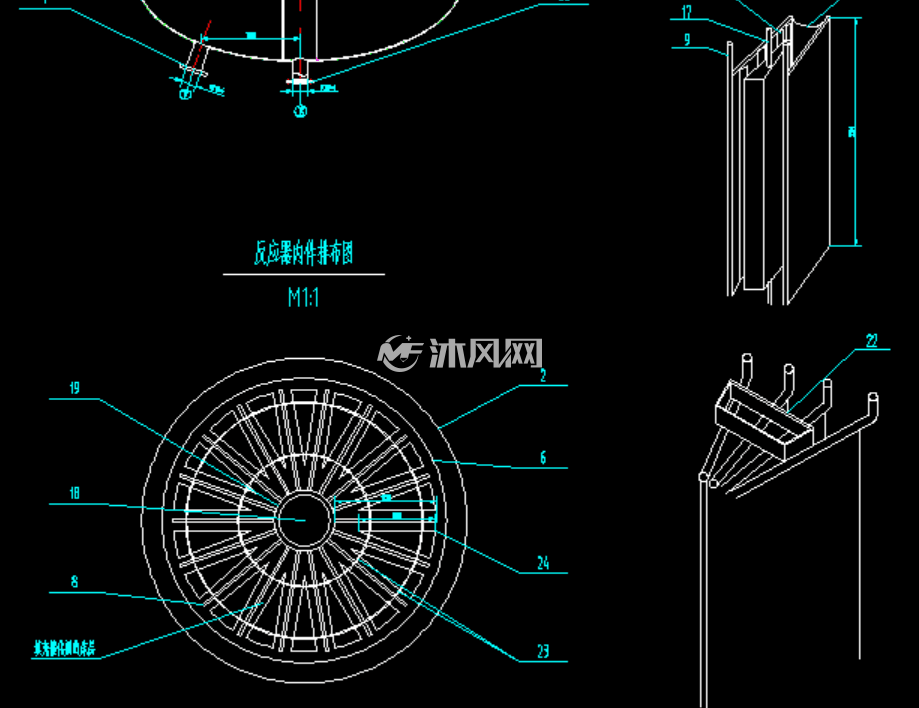

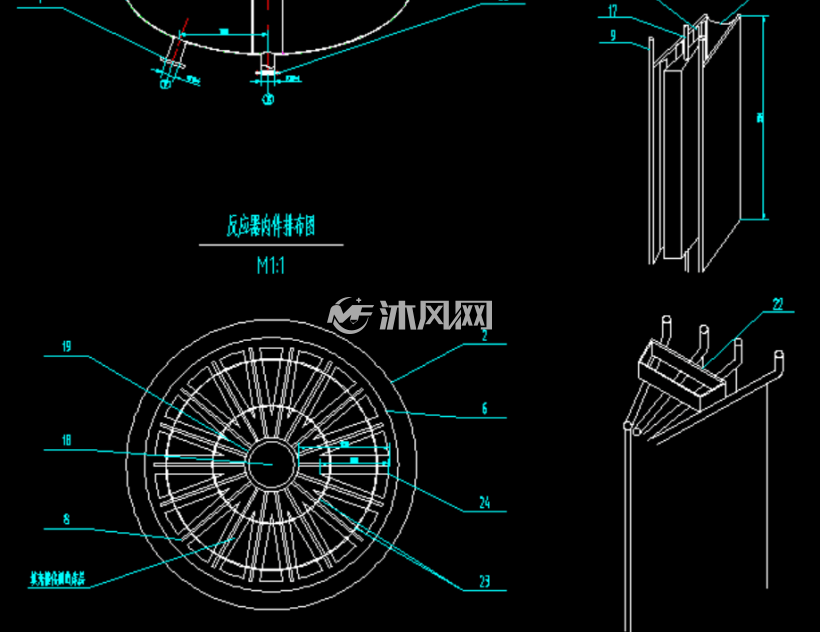

反应器内件
-
(4/4)

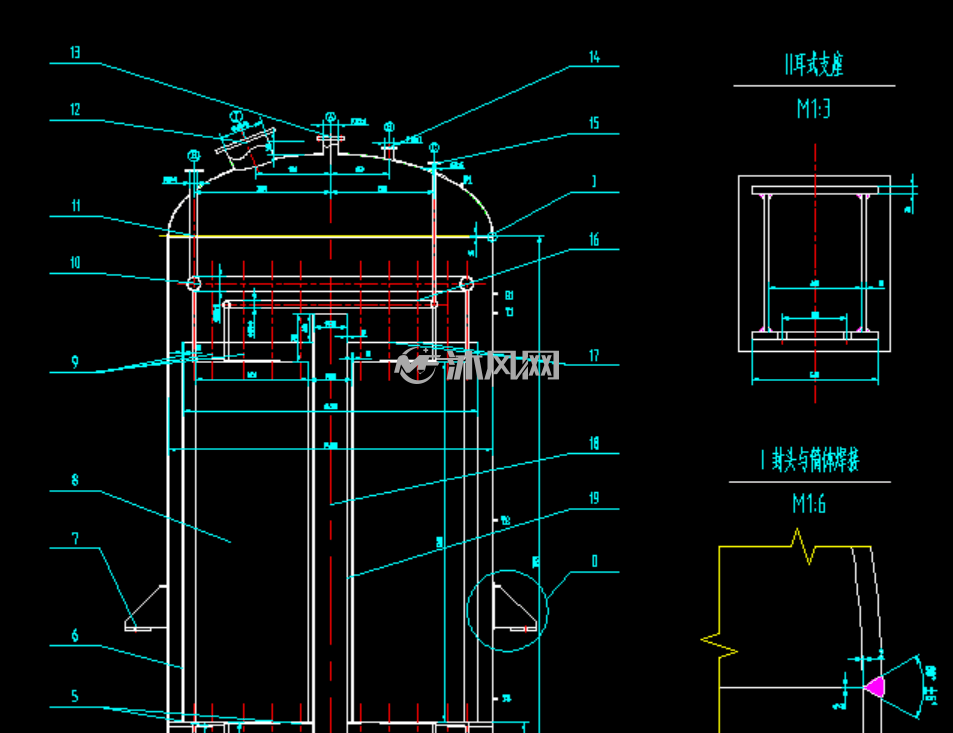

反应器 细节
环氧化板式反应器装配图描述
（1）本设备按GB150.1-150.4-2010《钢制压力容器》和HG/T20584-2011《钢制压力容器制造技术要求》进行制造，实验和验收，并接受国家质量技术监督局颁发《压力容器安全技术监察 规程》的监督。
（2）焊接采用焊条电弧焊。
（3）焊接接头形式及尺寸除注明外，按HG20593-1998《钢制压力容器结构设计规定》，所有搭接焊缝，带补 强圈的焊缝均为连续焊缝，且按薄板的厚度，焊缝透视长度不少于总长度的10%。
（4）容器的A类和B类焊缝应进行无损探伤检查，探伤长度应>=20%，且不小于250mm,射线探伤或超声波探伤应符合JB/T4730-2005《承压设备无损检测标准》规定中II级为合格。
（5）筒体直接允许误差为23mm，筒体安装垂直高度允许误差为20mm.
（6）裙座（或支座）螺栓孔中心圆直径允许误差以及相邻两孔弦长允许误差2mm。
（7）设备制造完毕后彻底除锈后，涂红丹防锈漆两遍。
（8）管口方位见本图。
