锅炉房CAD工艺流程图

发布时间：2020-02-12 08:33
退出全屏

锅炉房CAD工艺流程图描述

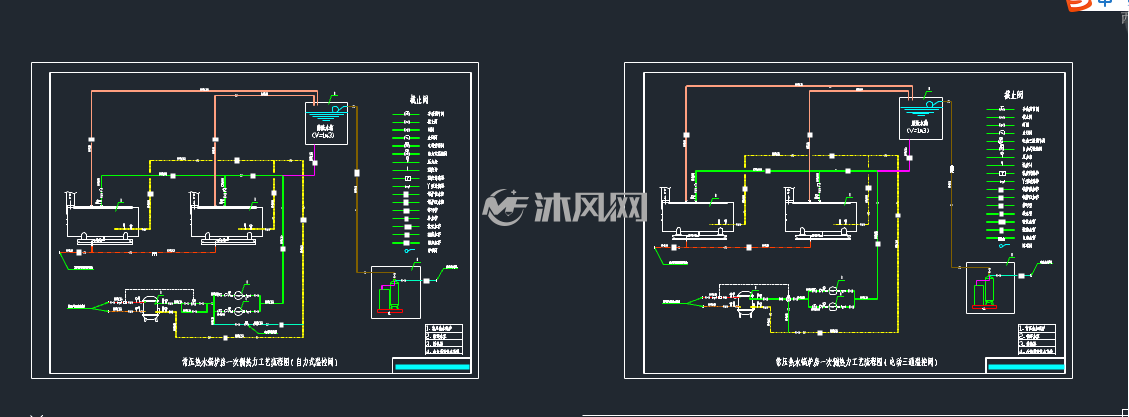

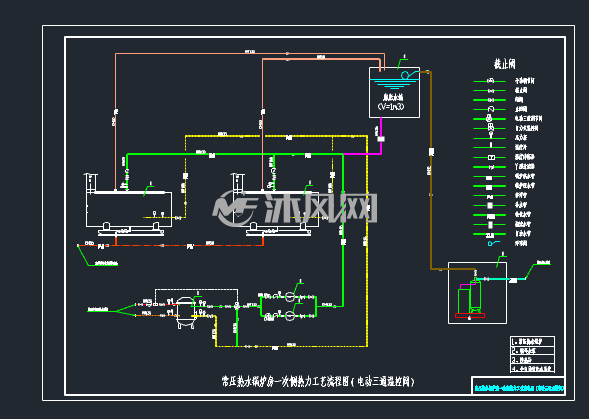

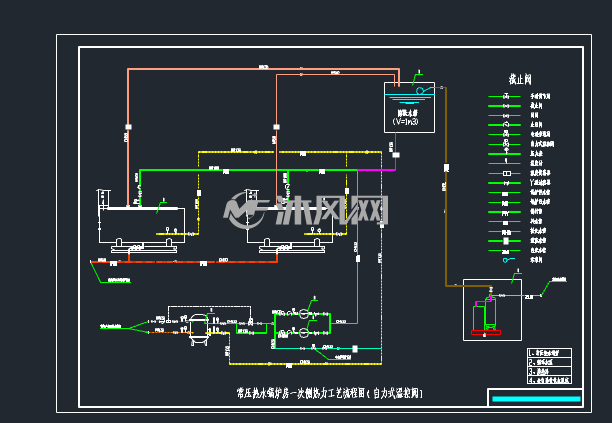

本图纸是2个锅炉房的工艺图纸，图纸中包含了常压热水系统，循环水泵，换热器，全自动软化水系统，以及各种阀门安装，位置分布等详细情况，欢迎大家下载！
