螺柱焊C 622 009_MSM_ST8

发布时间：2026-10-15 09:04

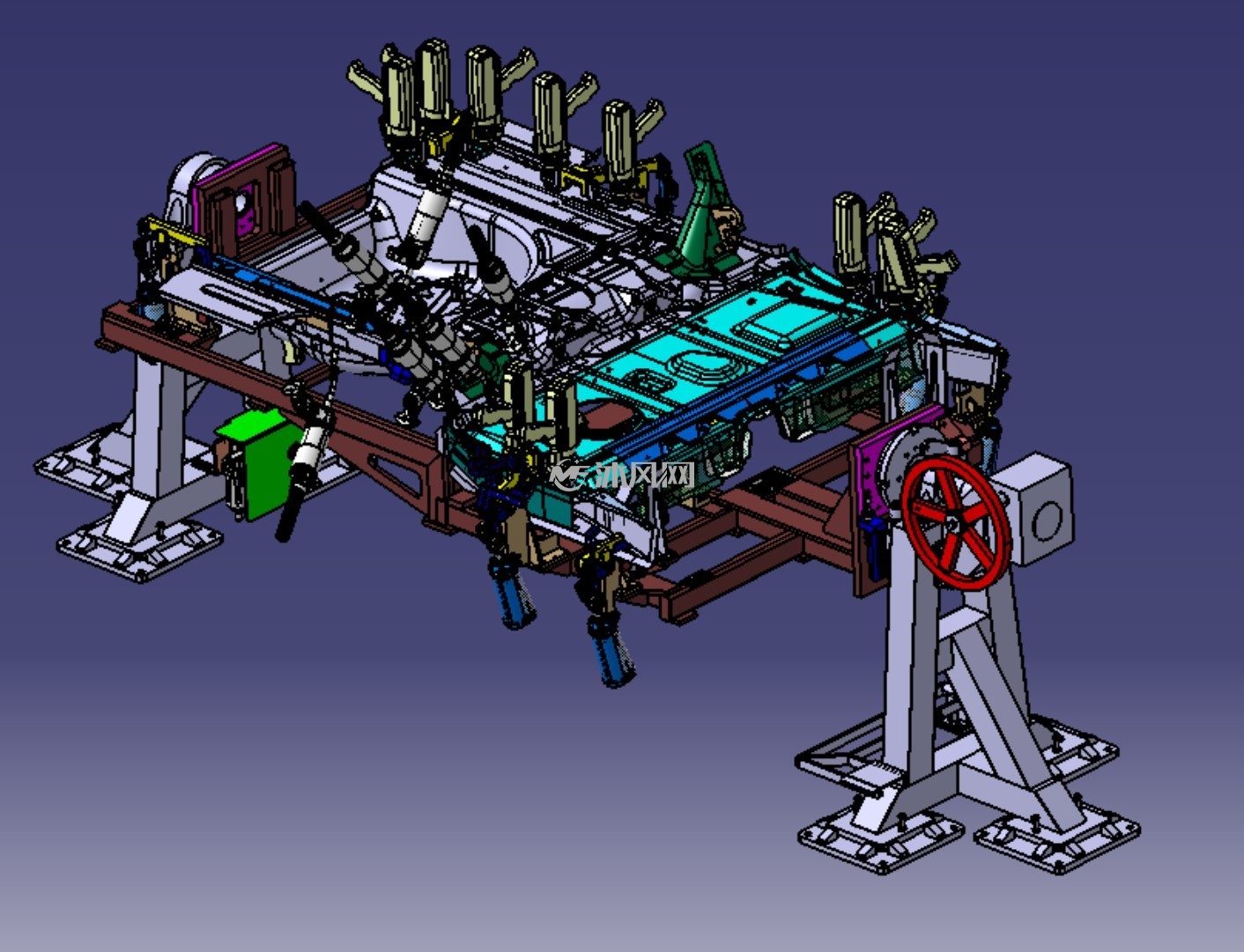

(1/4) 螺柱焊轴视图

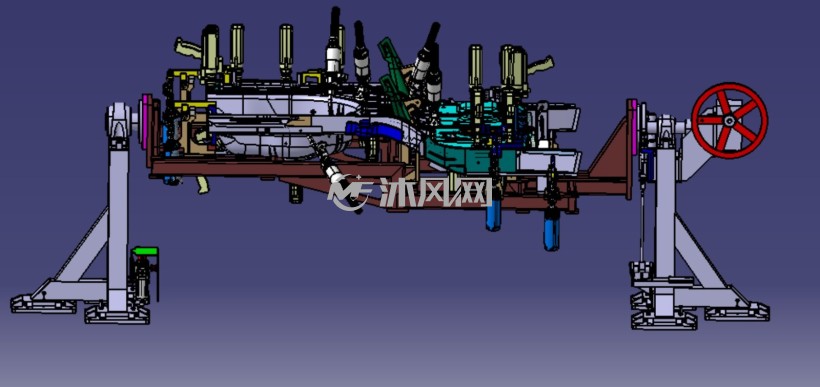

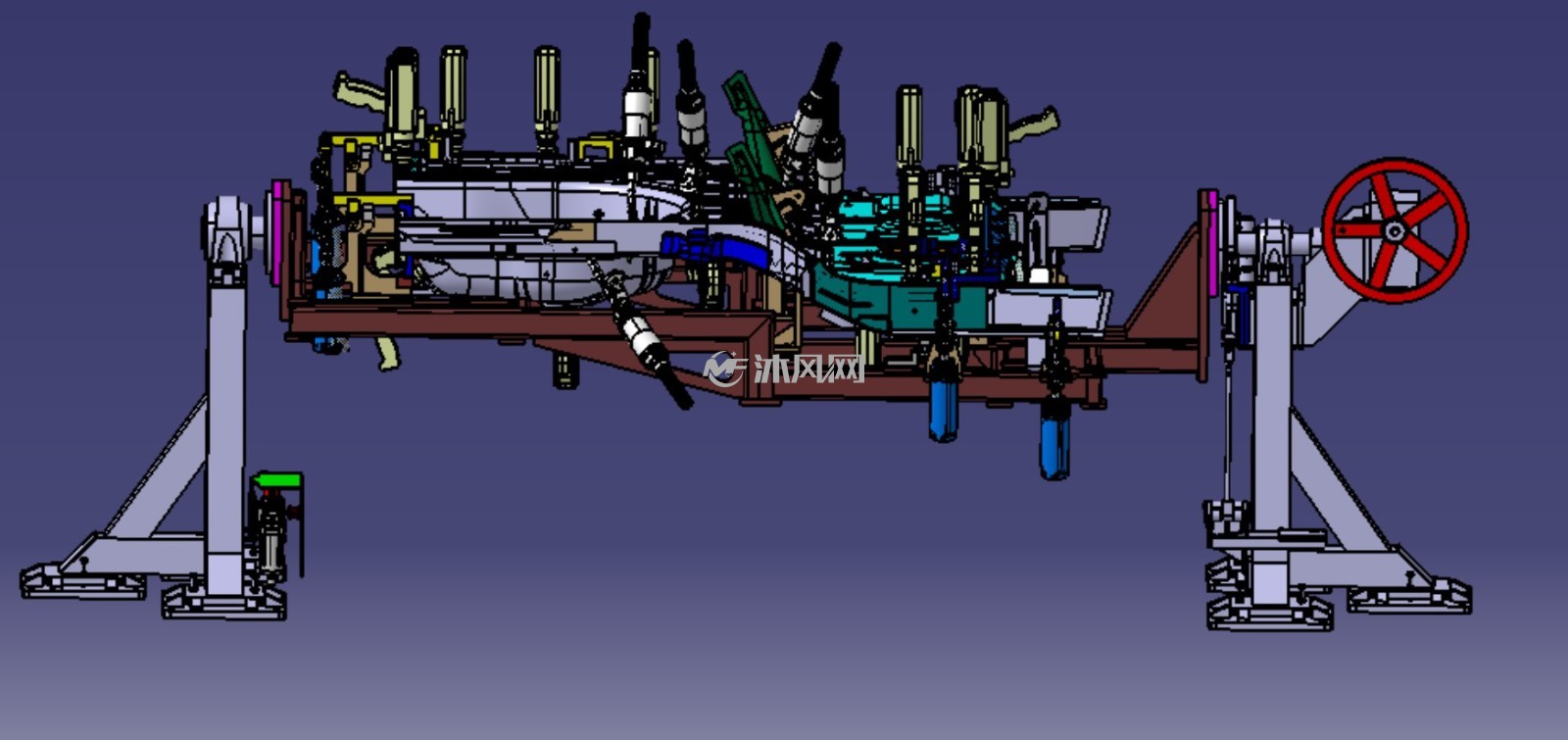

(2/4) 螺柱焊侧视图

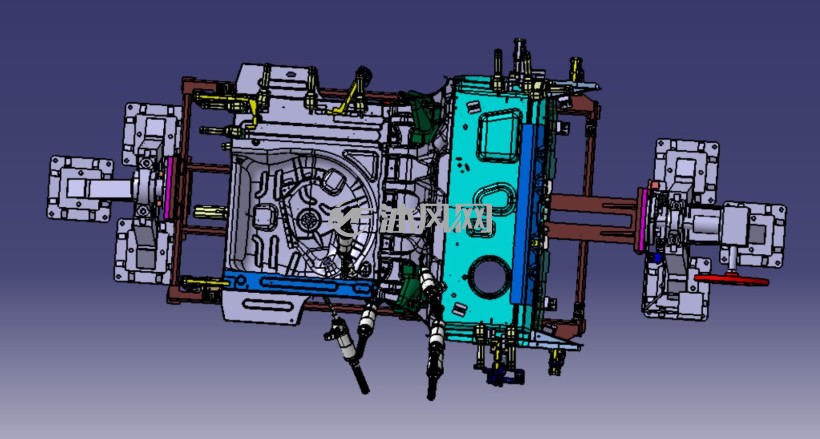

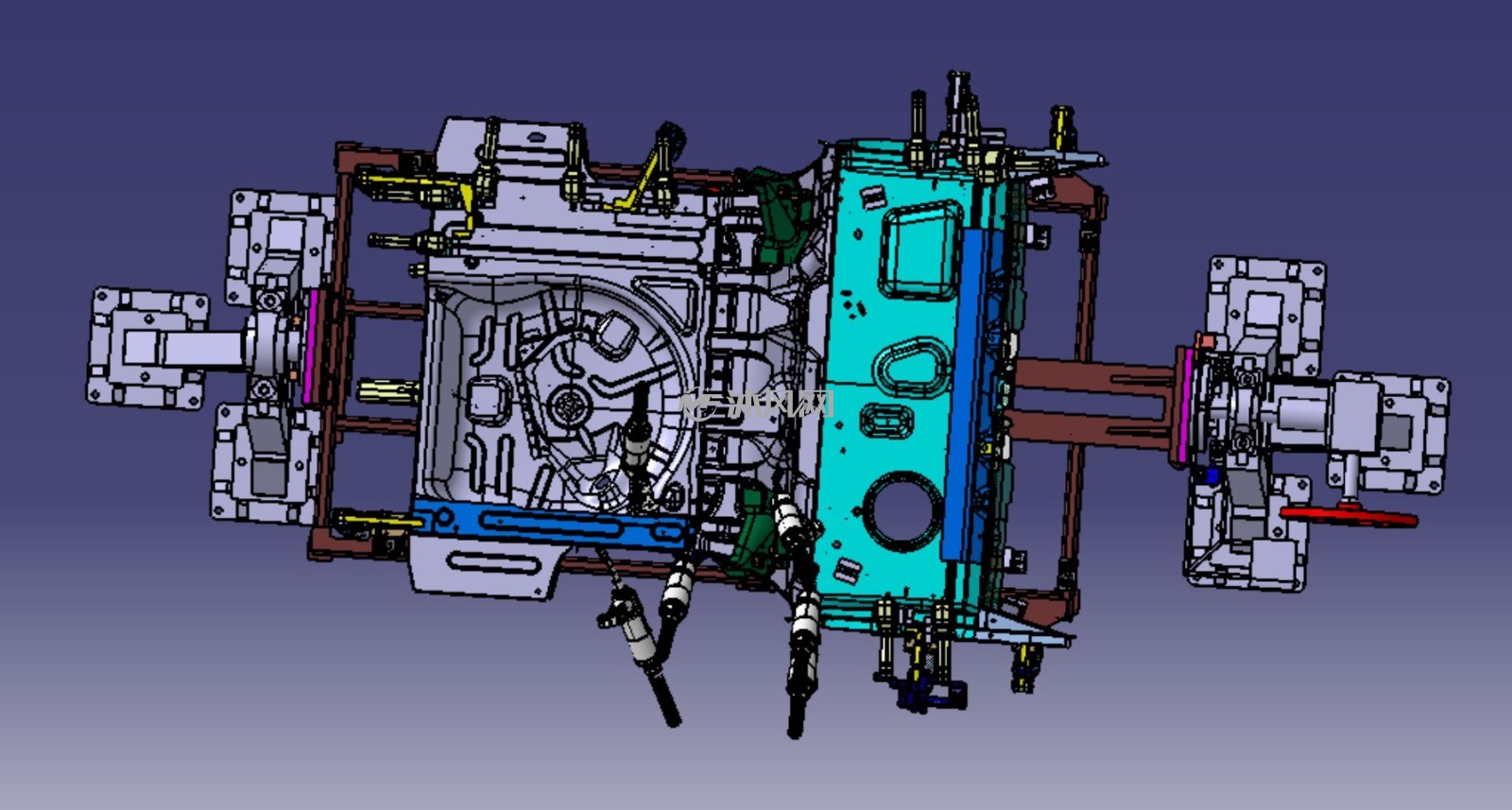

(3/4) 螺柱焊俯视图

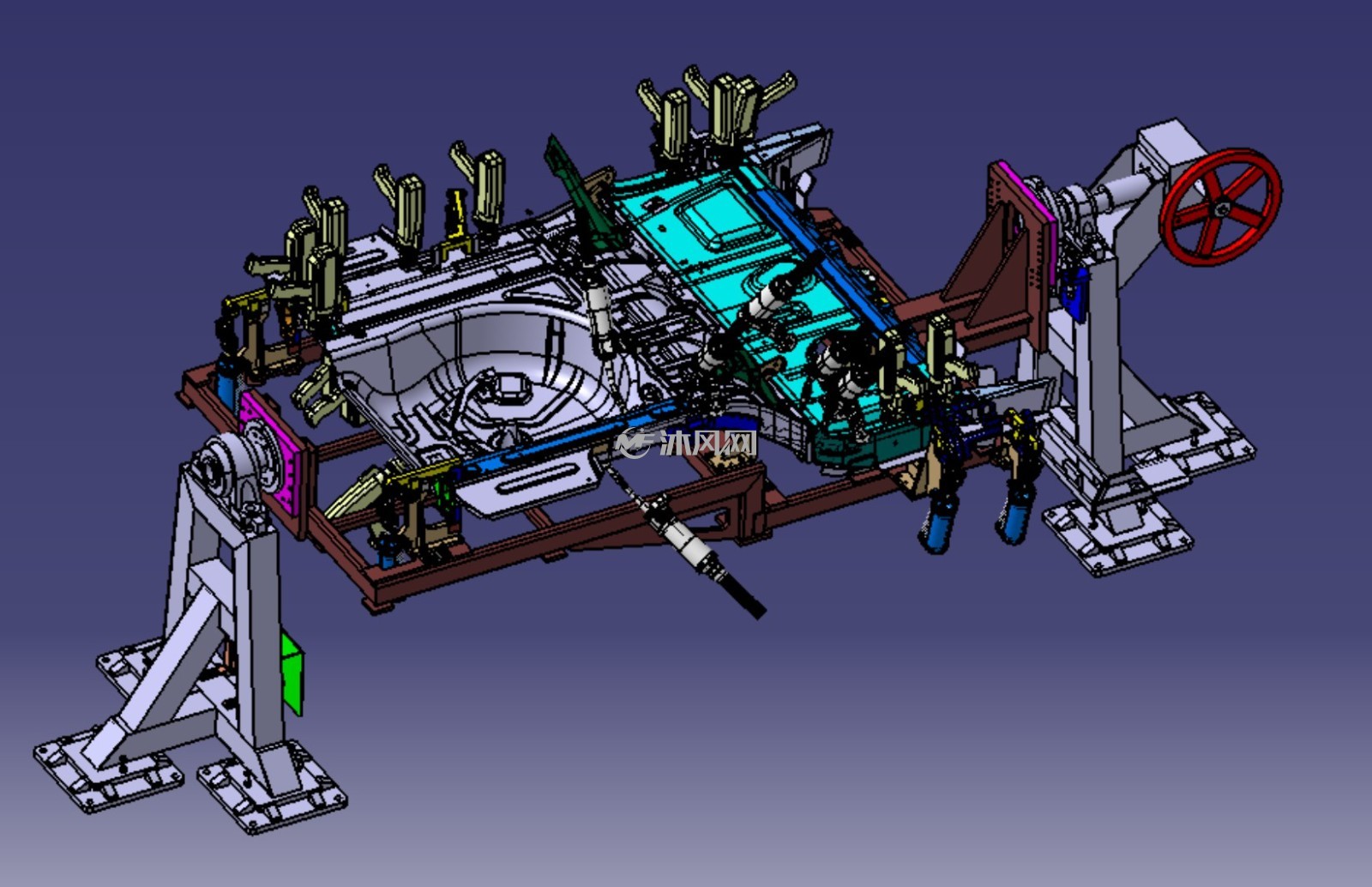

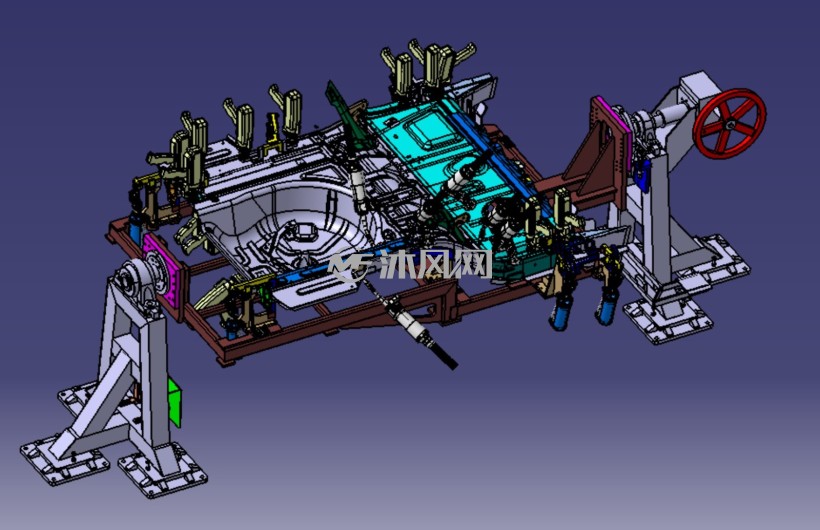

(4/4) 螺柱焊前侧视图

退出全屏

这是**白车身地板总成手动翻转螺柱焊专用工装**，属于焊装翻转夹具，专门用来在车身钣金上焊接螺柱（螺栓焊钉）。 ## 工作流程 1. 吊装 / 放置地板钣金到夹具，定位销入位，启动气缸夹紧所有压紧点； 2. 摇动手轮，将工件翻转至合适操作角度，蜗轮蜗杆自锁； 3. 操作工使用螺柱焊枪，在钣金指定坐标位置焊接螺柱； 4. 一面全部焊完，再次摇动手轮翻转工件，焊接反面螺柱； 5. 全部螺柱焊完成后，打开夹紧器，取出地板总成。

图纸中包含的文件

下载之前，如有问题，请 [发表咨询]

立刻下载收藏

图纸ID: 2003463

文件大小：15.52MB

图纸版本：CatiaV5R20

图纸格式：3dxml

所需积分：50沐风币

发布时间：2026-10-15 09:04

图纸参数：可编辑含参数

图纸分类：焊接设备

软件分类：

CATIA CatiaV5R20
