活性炭吸附箱cad图纸

发布时间：2018-12-31 13:17
退出全屏

活性炭吸附箱cad图纸描述

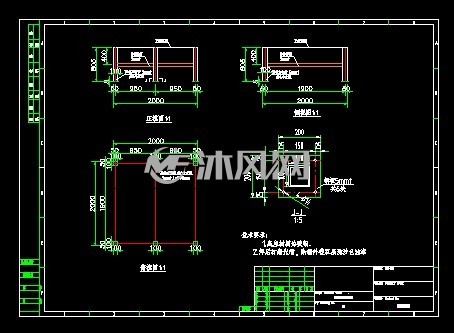

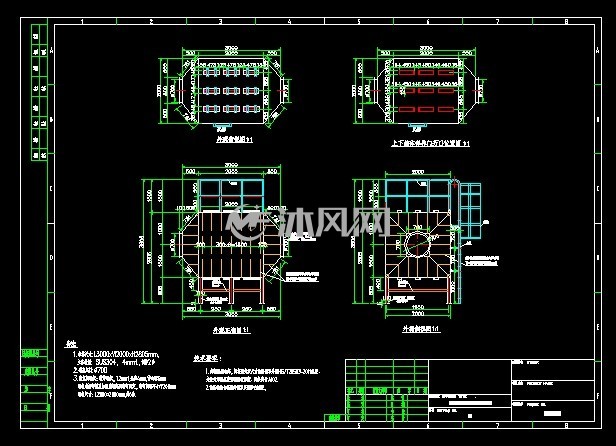

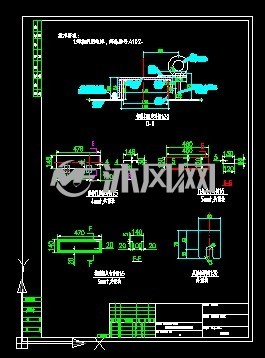

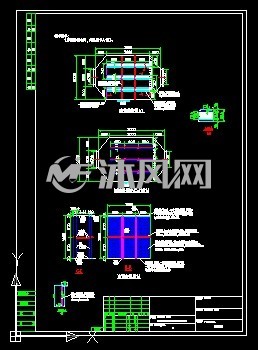

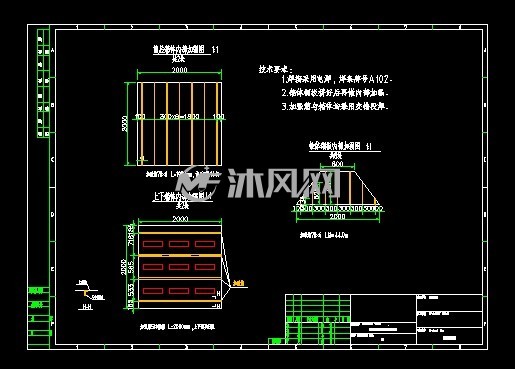

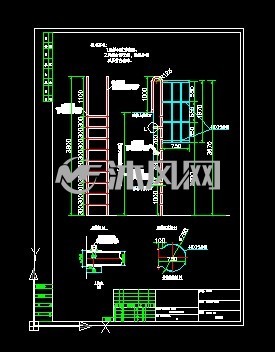

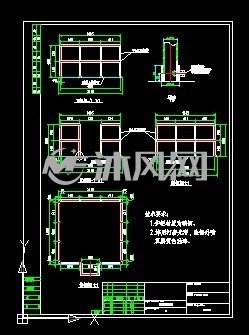

风量20000活性炭箱详细二维装配图。活性炭箱基本参数：外形尺寸3000mm x 2000mm x 3800mm，箱内风速0.5米/秒，迎风面积12平方米，压损800pa。活性炭装填量1.5立方米，碳层厚度120mm，上进料下卸料，法兰口直径700mm，配压差表。箱体采用焊接工艺，适合于各种工业废气处理项目！

活性炭吸附箱cad图纸附件

下载之前，如有问题，请 [发表咨询]

活性炭吸附箱cad图纸相关图纸

图纸ID: 545367
文件大小：4.35MB
图纸版本：AutoCAD2007
图纸格式：dwg
所需积分：12沐风币
发布时间：2018-12-31 13:17
图纸参数：可编辑含参数
图纸分类： 其他压力容器
软件分类：
AutoCAD AutoCAD2007
