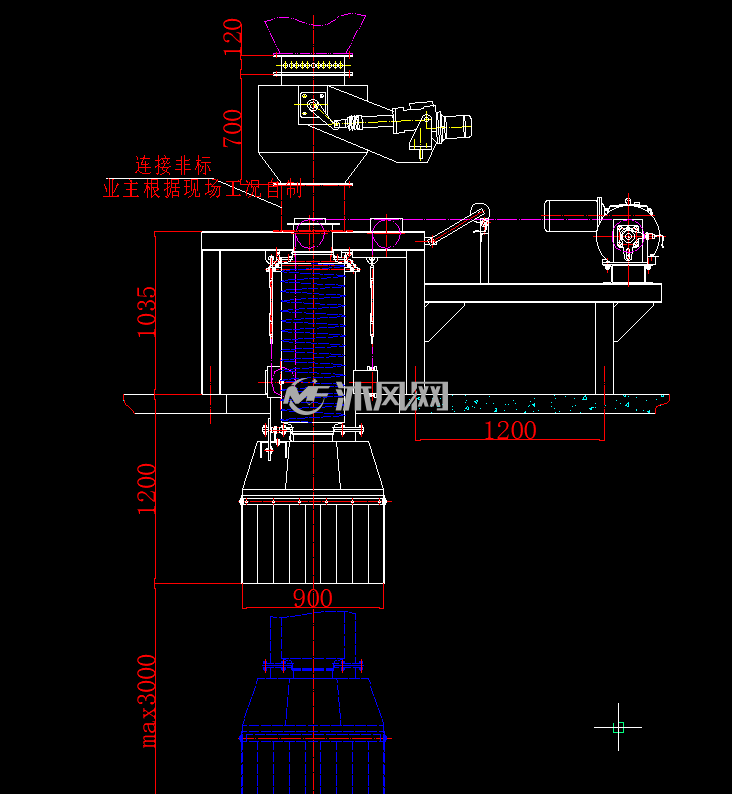

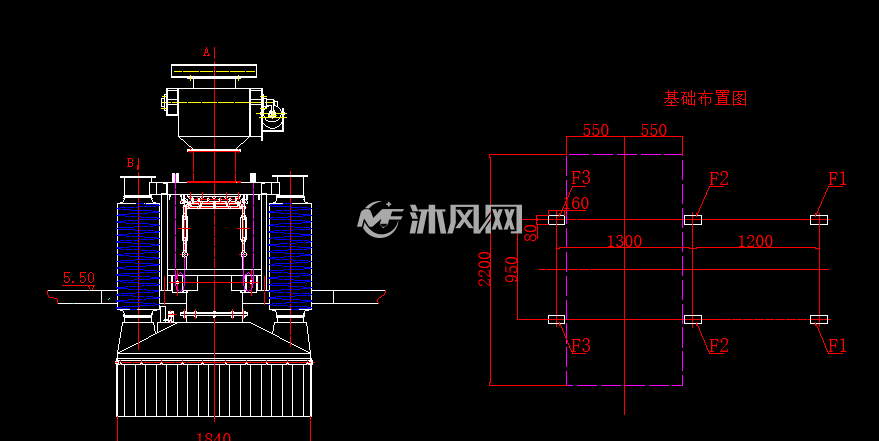

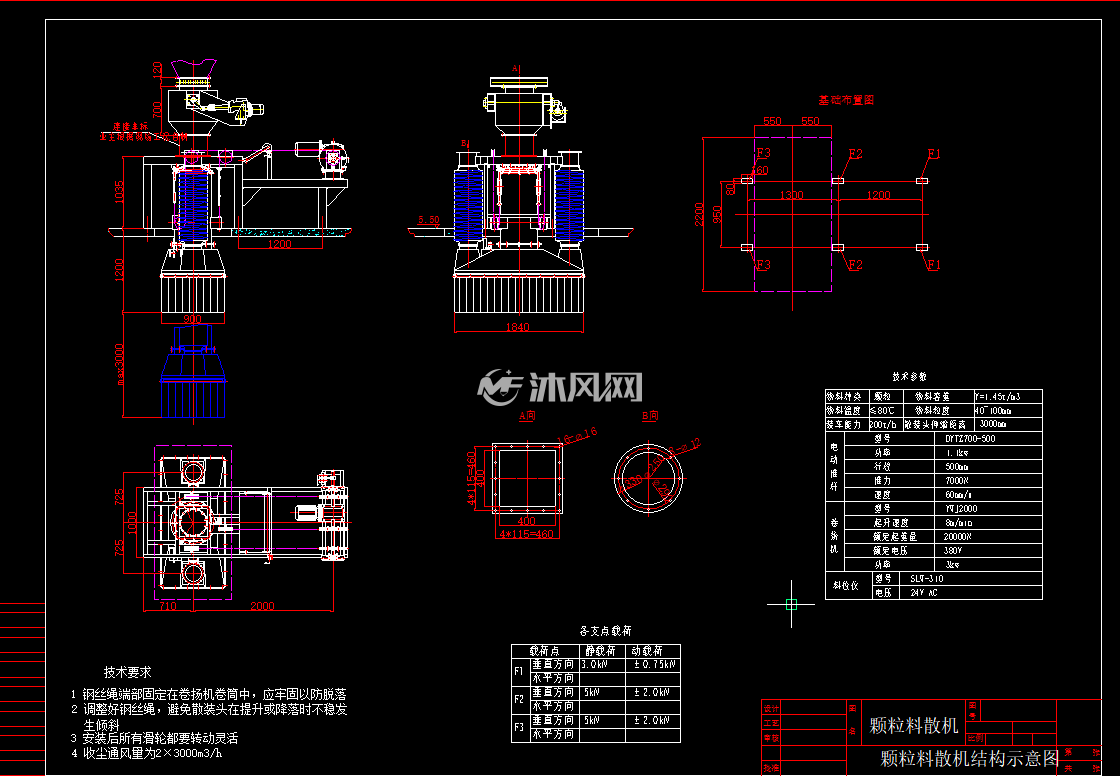

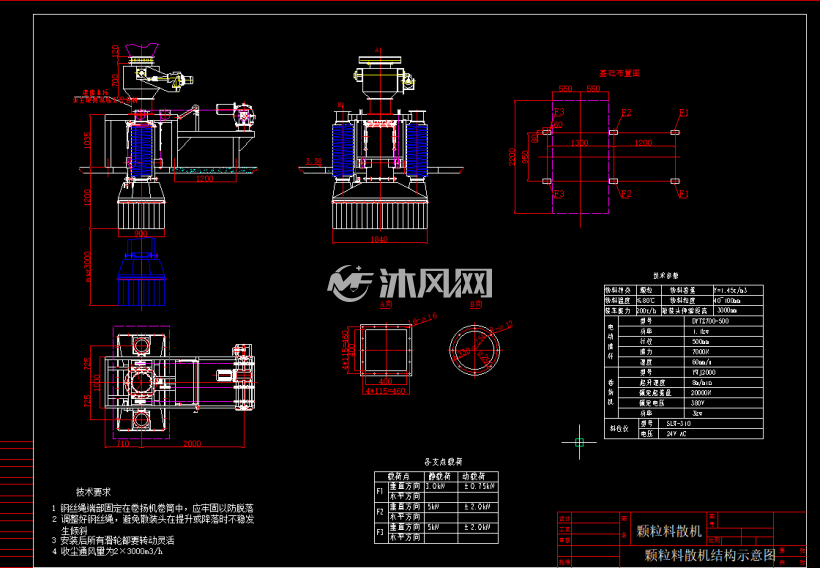

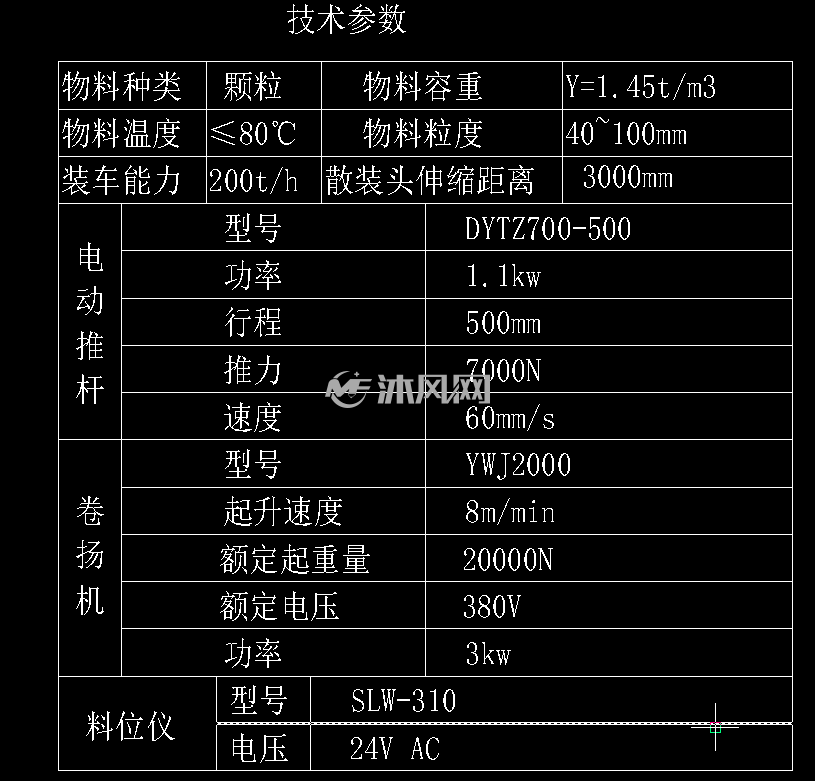

颗粒散装机外形尺寸图

发布时间：2024-01-05 08:47
退出全屏

颗粒散装机外形尺寸图描述

散装机主要用于散装水泥及其它粉状物料。库底散装机安装于地面，供汽车、火车等的罐形容器装料。主要由"卸料闸门"、"输送斜槽"、"弯头"、"下料接管"、"散装机"、"除尘器"、"斜槽风机"等组成。库内部分通过支架吊挂在水泥库内部，以10%的斜度放置，以使水泥料仓内的水泥粉呈流态化(此高压压缩空气由用户自备罗茨风机或由厂内压缩空气总管经减压后接入)。"出料连接槽"、"输送斜槽"在水泥库外按出料顺序连接同样以10%的斜度放置，正常使用时打开。"卸料闸门"用来控制散装机装车时的水泥落料状态;"斜槽风机"用来使输送斜槽内水泥物料流态化。散装机为其主体设备，其下料头伸缩长度为1.6米，以适应不同车型的装车要求。

颗粒散装机外形尺寸图附件

下载之前，如有问题，请 [发表咨询]

颗粒散装机外形尺寸图相关图纸

图纸ID: 1523196
文件大小：0.28MB
图纸版本：AutoCAD2007
图纸格式：dwg
所需积分：88沐风币
发布时间：2024-01-05 08:47
图纸参数：可编辑含参数
图纸分类： 散装机
软件分类：
AutoCAD AutoCAD2007
