库侧散装机SZ-II图
发布时间：2020-11-15 08:35
-
(1/3)

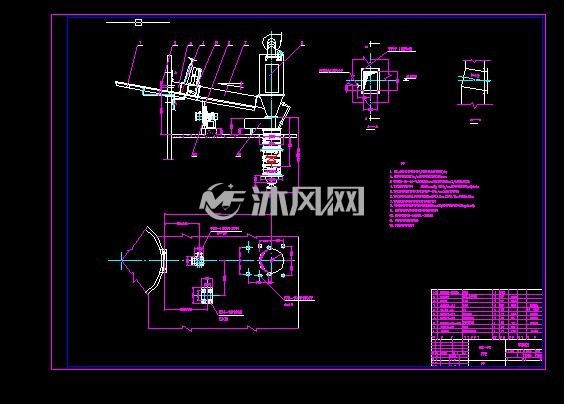

库侧散装机SZ-II设计图
-
(2/3)

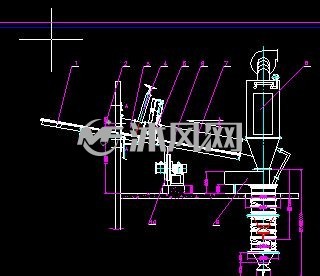

立面结构图
-
(3/3)

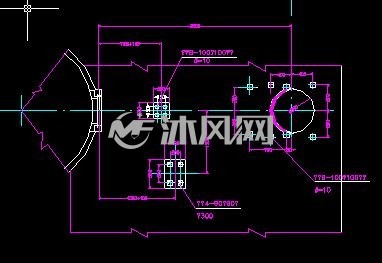

平面结构图
库侧散装机SZ-II图描述
库侧散装机SZ-II
说明
1. SZ-Ⅱ型散装机适宜于安装在库侧,其装车能力为60～120T/h;
2.
装车头升降速度0.190m/s,落料高度1500～5000mm;
3. 风机型号9-19-4A-1,全压为366mmH2O，风量824m3/h,功率2.2KW;
4. 序号2、3、4充气气压为 5000mmWg ～１Kg/cm2，耗气总量不大于1m3/min;
5. 充气式卸料阀分电动和气动两种,气缸工作压力为P=4Kg/cm2;本图用电动推杆。
6. 整机功率不大于6.0KW,其中收尘器2.05kw，风机2.2kw,卷扬装置1.1kw,其它小于0.6kw;
7. 本机与充气式库侧给料器联合使用，以确保足够的装车能力；
8. 料位指示装置为微压差料位计，出口风压50～500mmWg可调，工作气源压力P≤4kg/cm2;
9. 斜槽安装倾斜角度为6°增大或减小时装车能力亦会相应变化；
10. 本散装机位直通式H=1500，L=3200；
11. 序号1可采用焊接钢制支架固定。
12. 本散装系统包括电控系统。
