【原创】廉价高效结构简单的黑科技：滑道攻丝机

发布时间：2017-07-21 08:48

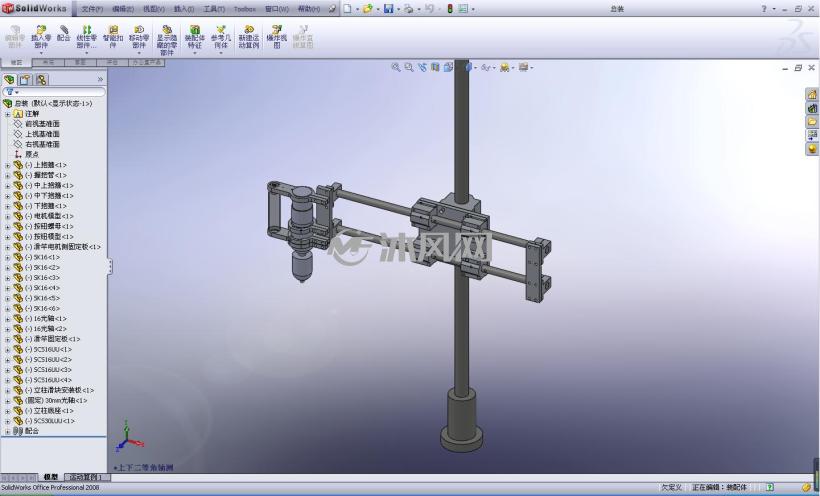

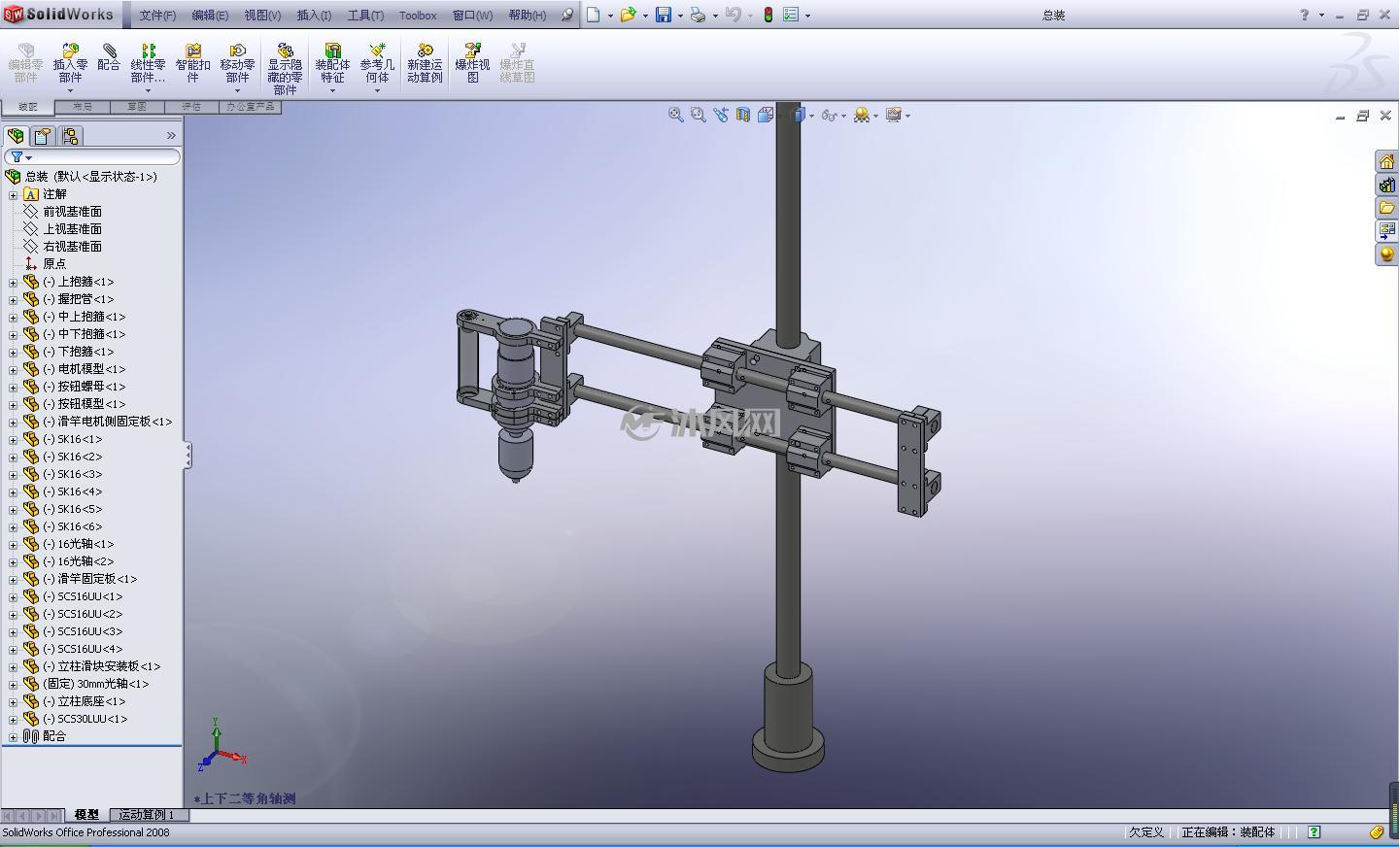

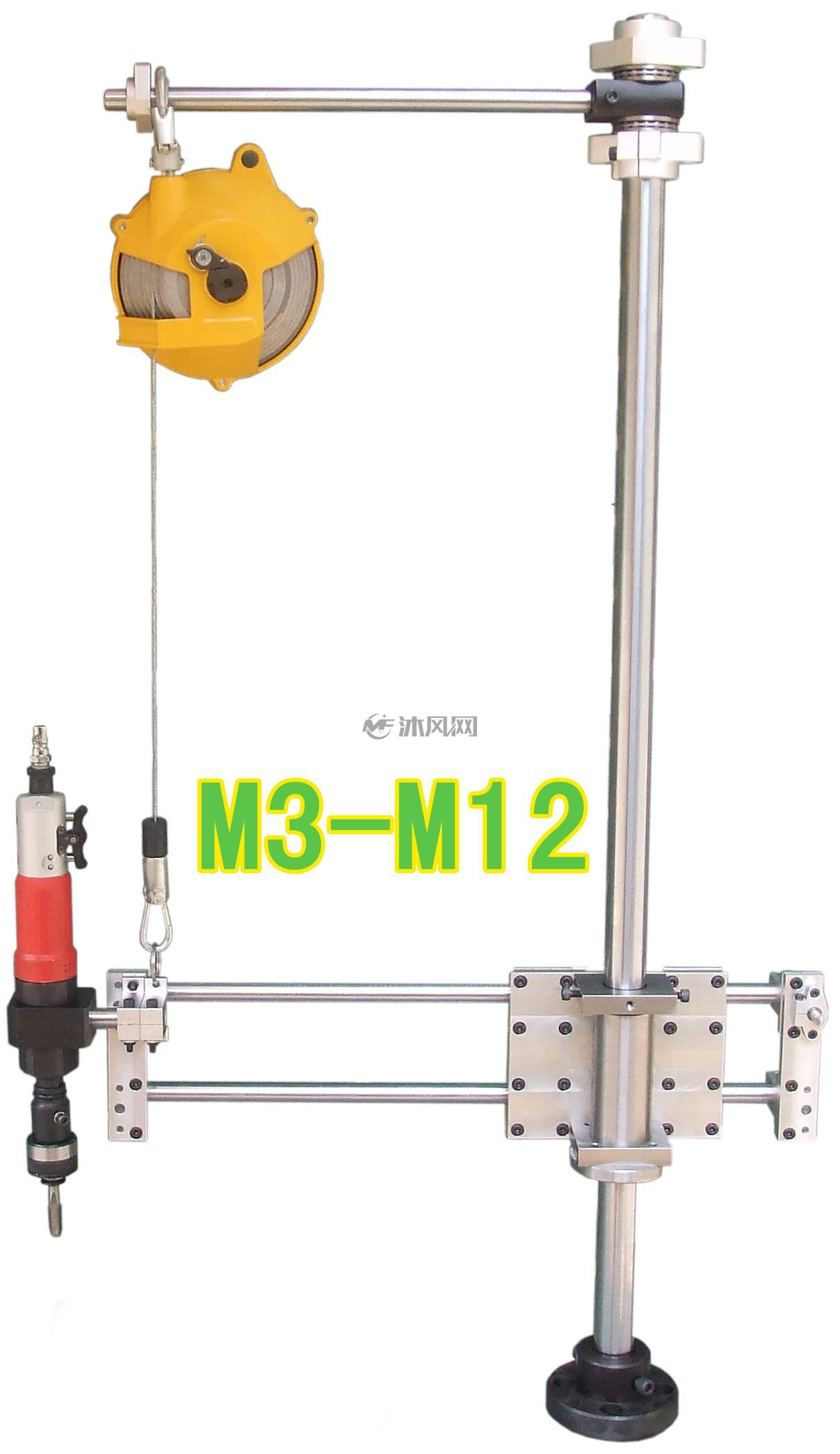

(1/6) 3D模型
(2/6) 滑道攻丝机

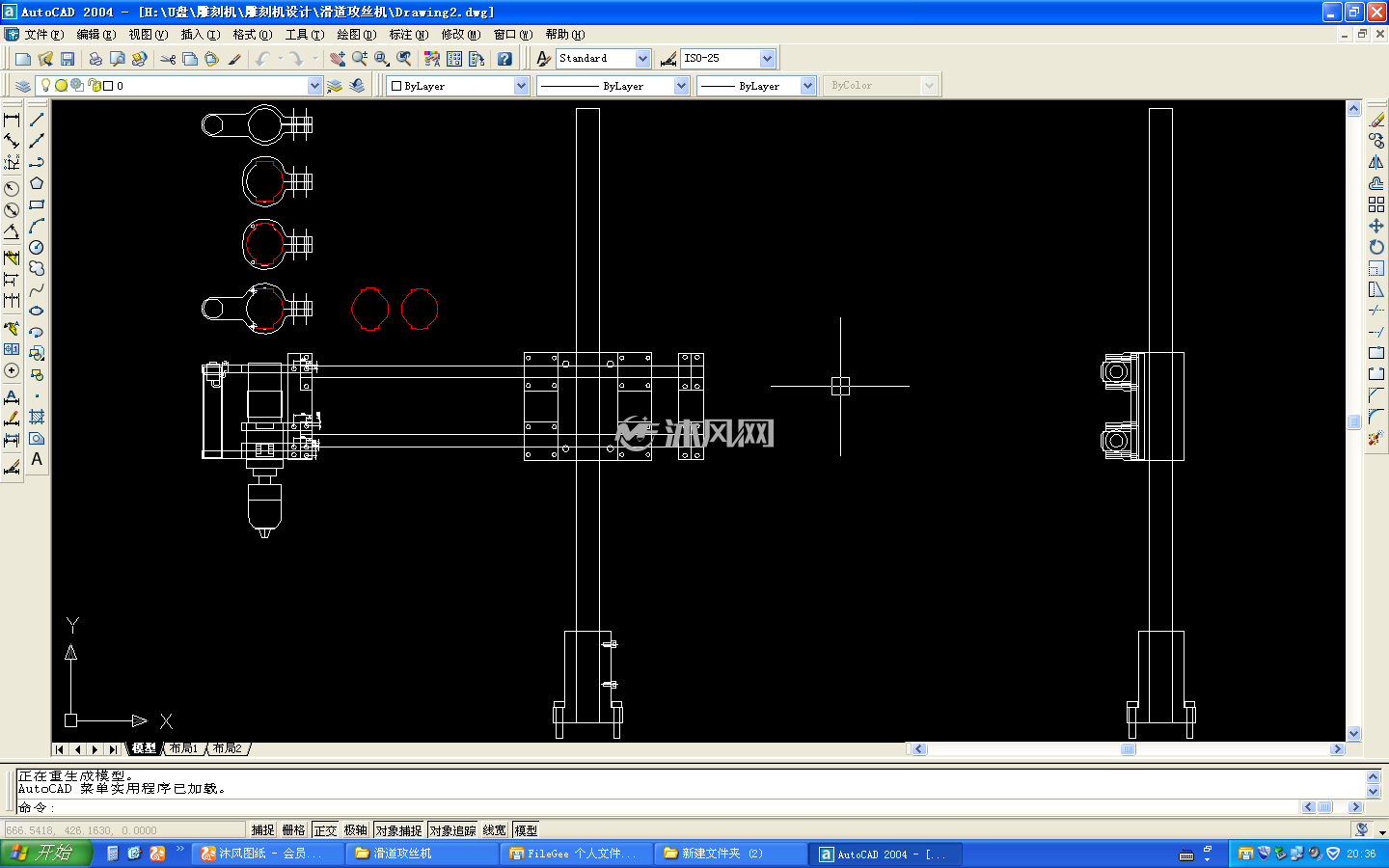

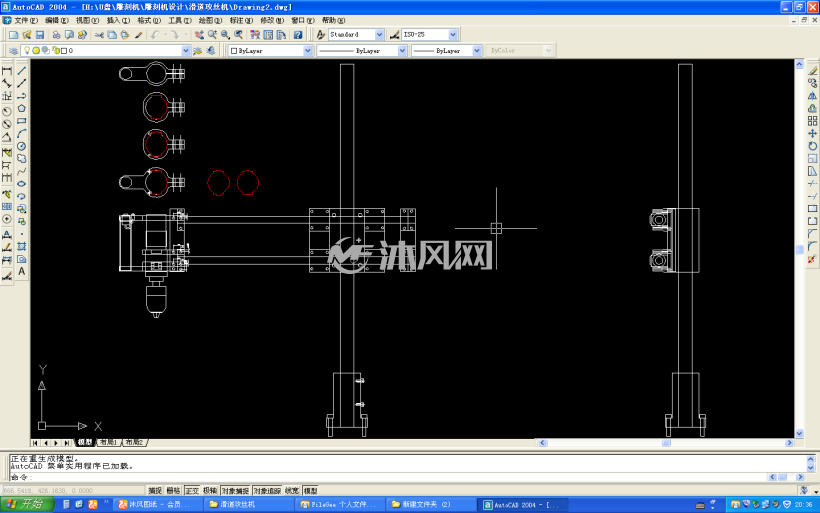

(3/6) cad图

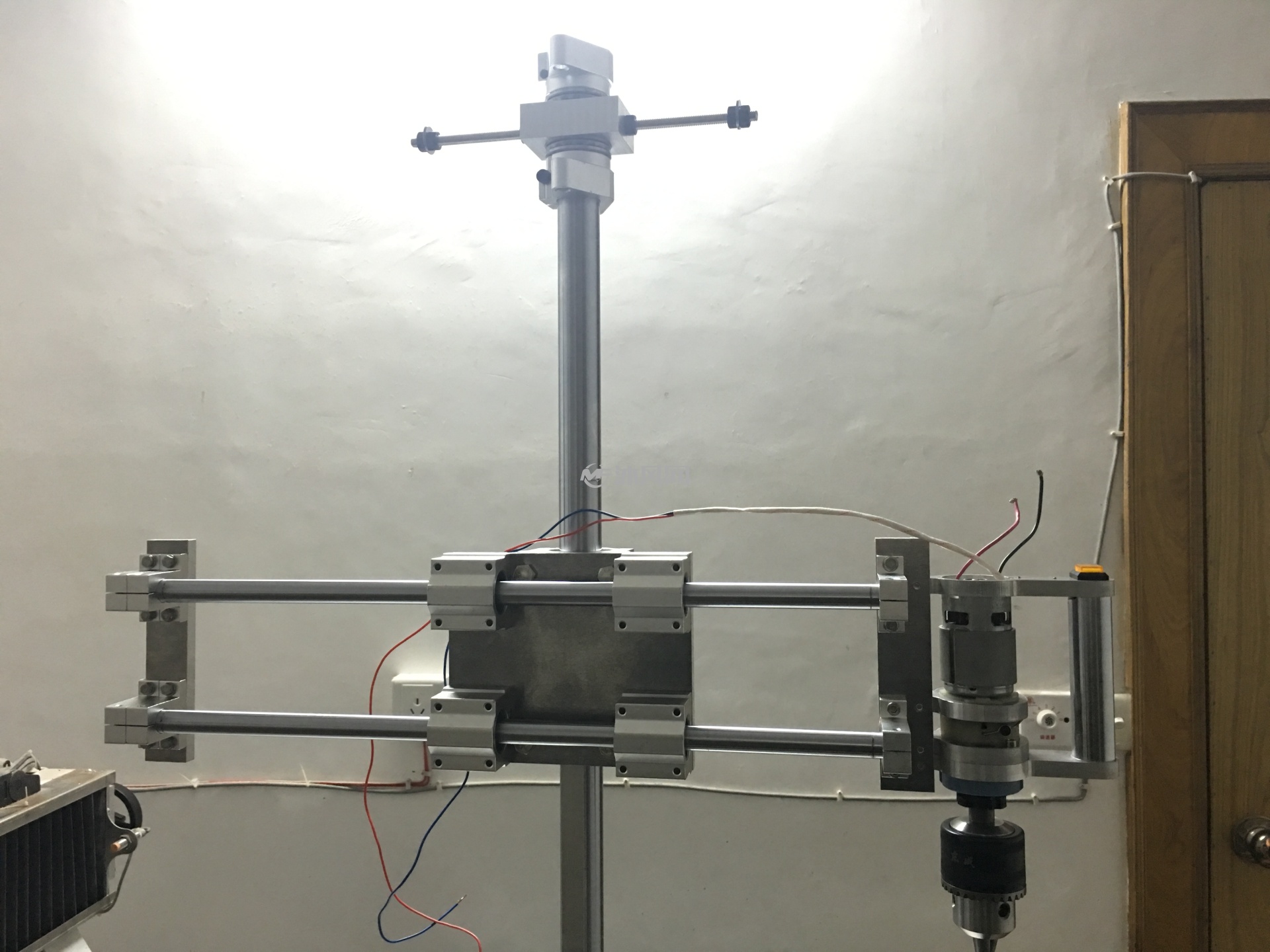

(4/6) 实物图

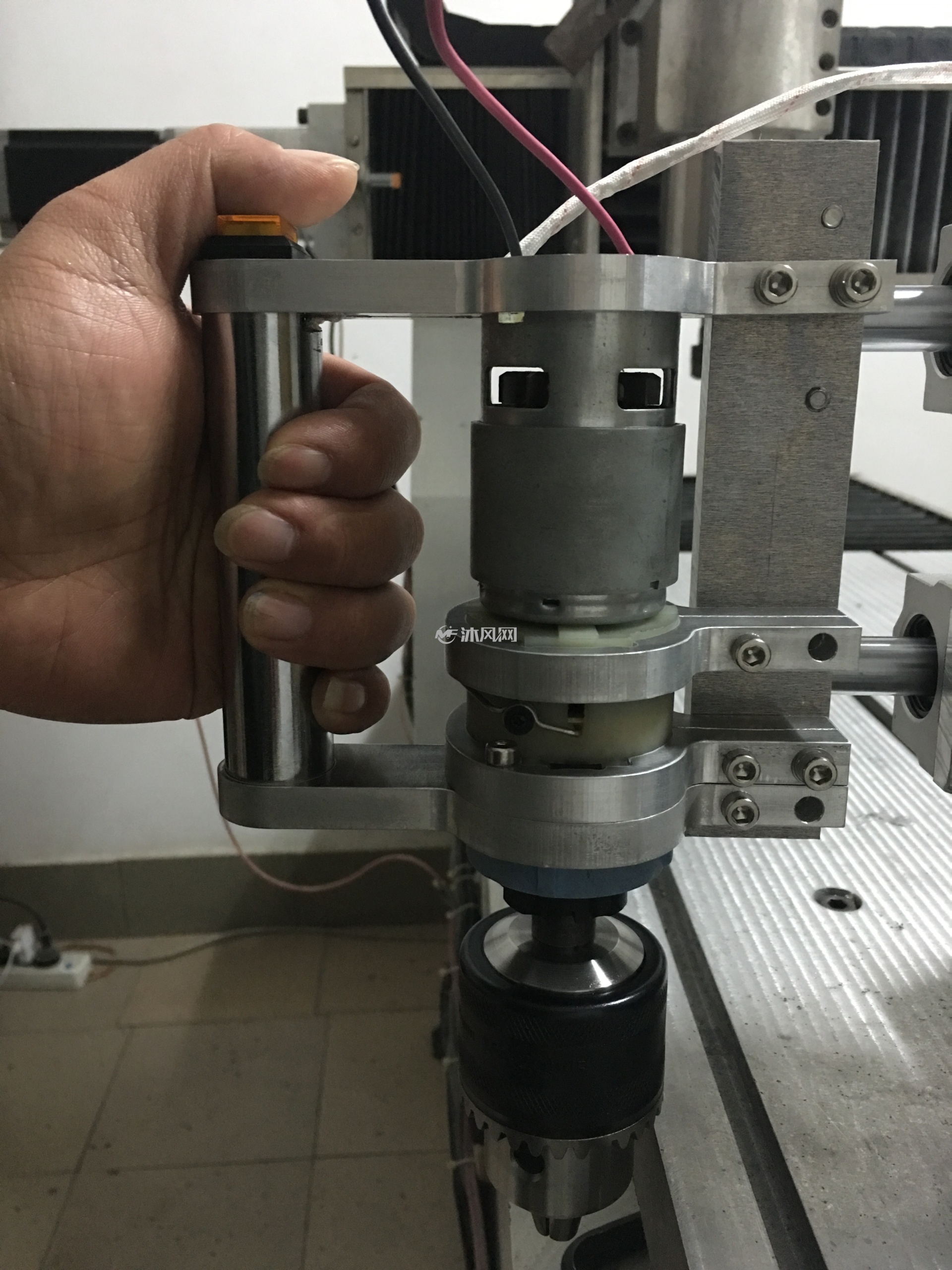

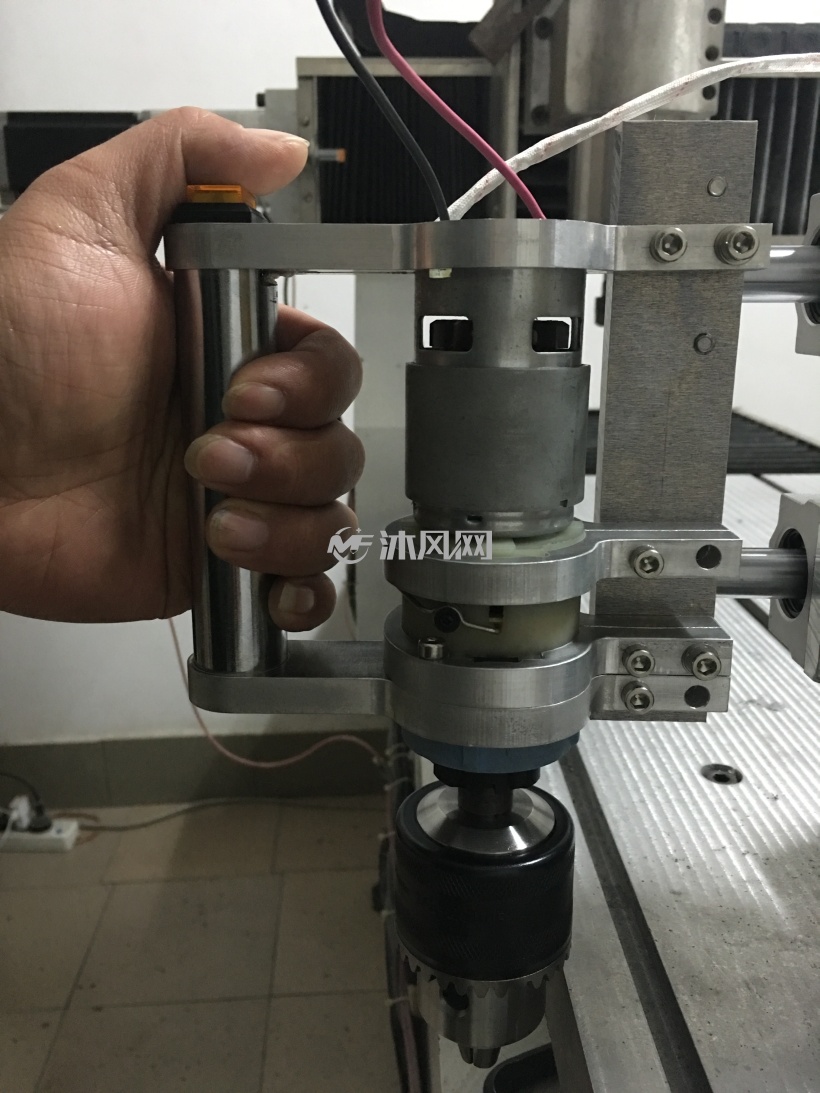

(5/6) 手握

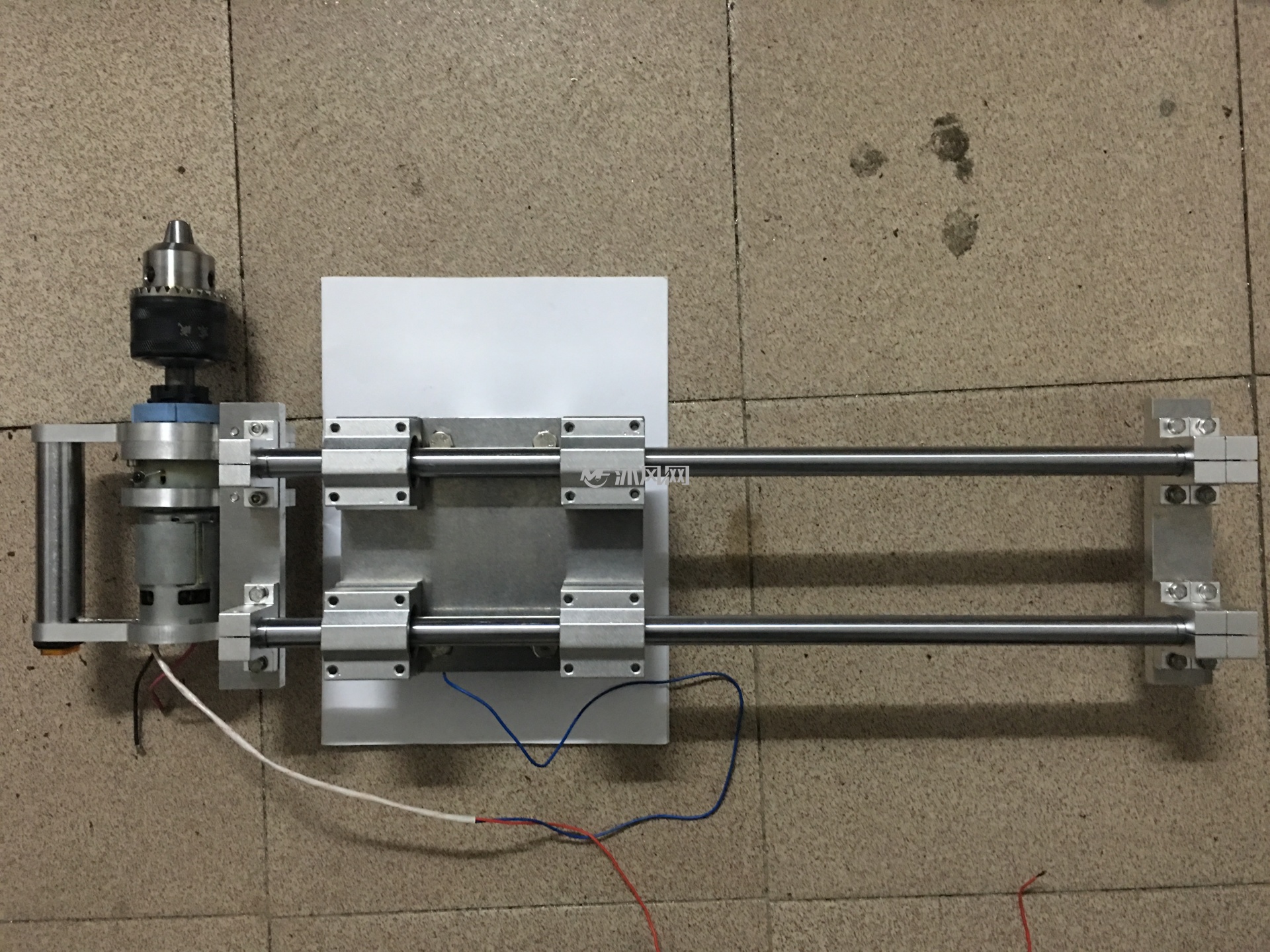

(6/6) 机头滑道总成反面

操作演示见视频http://player.youku.com/player.php/sid/XMTczODAyMzk0NA==/v.swf 本攻丝机结构简单，DIY成本非常低，使用效果绝对达到专业攻丝机水平，图纸定价绝对物超所值！本攻丝机具有XYZ三个方向自由度，攻丝机头的升降为使用平衡吊升降，视频里可以看到机头上下运动具有很好的灵活性！同时只要把立柱固定在工作桌上之后，机头所及范围达到一个直径1.1米的圆周！本攻丝机摒弃了常见悬臂式攻丝机的设计，采用滑道式，可以攻M3~M12螺纹，悬臂式一般最小攻丝M6，本攻丝机最擅长攻M3、M4、M5、M6小规格螺纹。下面具体说说上述结论的原因。攻丝要想不断丝锥那么，1.机头的上下运动必须能够灵活的跟随丝锥进出深度。传统悬臂式攻丝机由于各关节摩擦力大，容易出现攻小径丝锥时，悬臂关节不能很灵活的跟随导致丝锥被憋断，而本设计具有非常高的灵活性，悬臂式攻丝机的升降由于采用气撑杆作为平衡力，气撑杆由于其具有阻尼，只能缓慢运动，导致灵活性进一步丧失，因此不适合用在M6以下攻丝来使用。攻丝要想不断丝锥那么，2.攻丝机头需要具有力矩保护功能。传统攻丝机采用电动或启动攻丝头价格昂贵，不适合个人玩家DIY，本设计采用18V通用充电螺丝刀机芯，具备20多个力矩挡位可调，可以根据攻丝所需力矩进行调节，本设计在握把上有一个正反转按钮，总电源打开之后，攻丝机头反转，也就是退丝方向，避免误攻丝，当需要攻丝时，按下正反转按钮，切换到正转，也就是攻入方向，攻丝中途退丝或者结束时松开正反转按钮，自动退丝，使用非常方便。

图纸中包含的文件
