TDH50水平定向钻零件图(236张图纸无总装图)
发布时间：2018-10-24 16:11
-
(1/8)

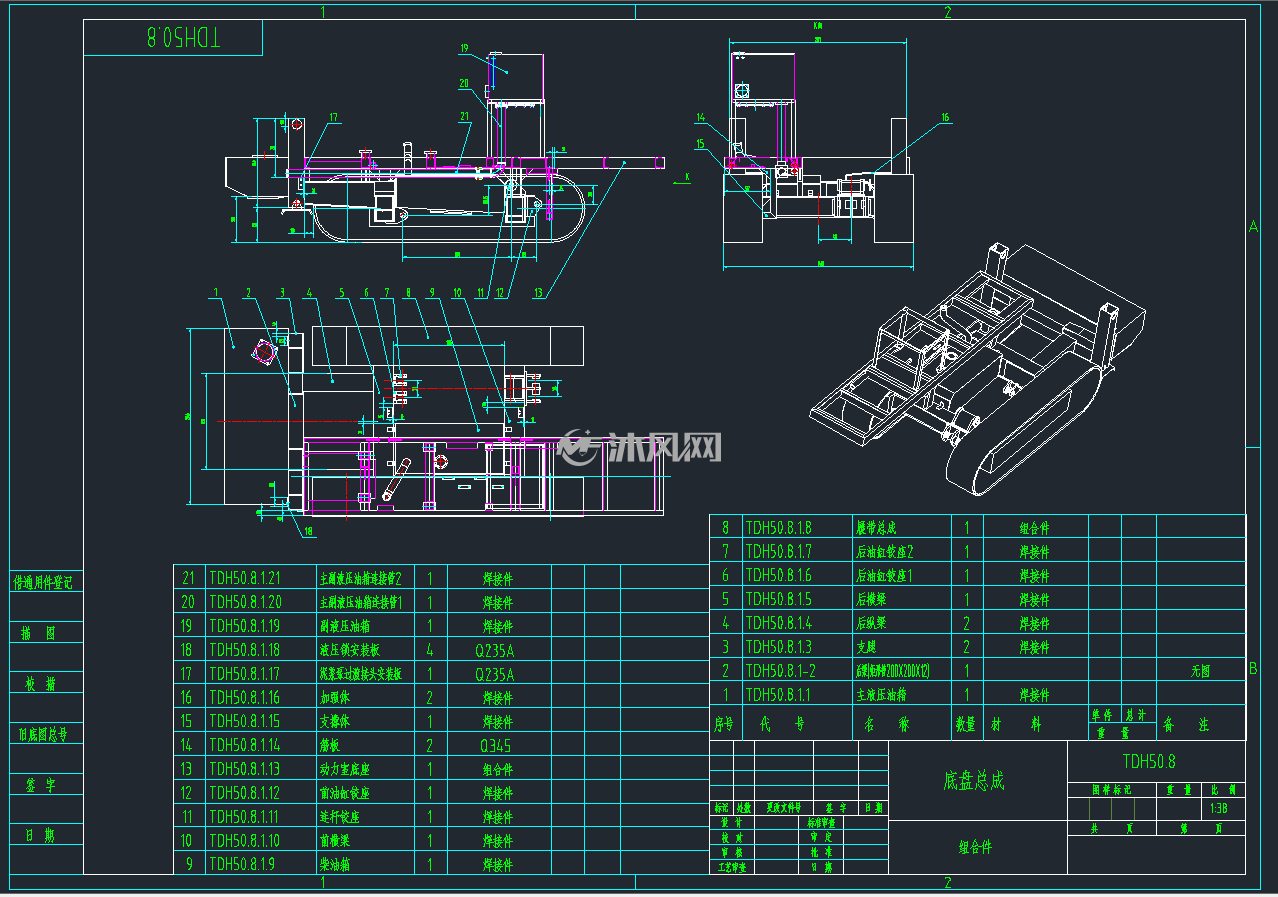

1底盘总成
-
(2/8)

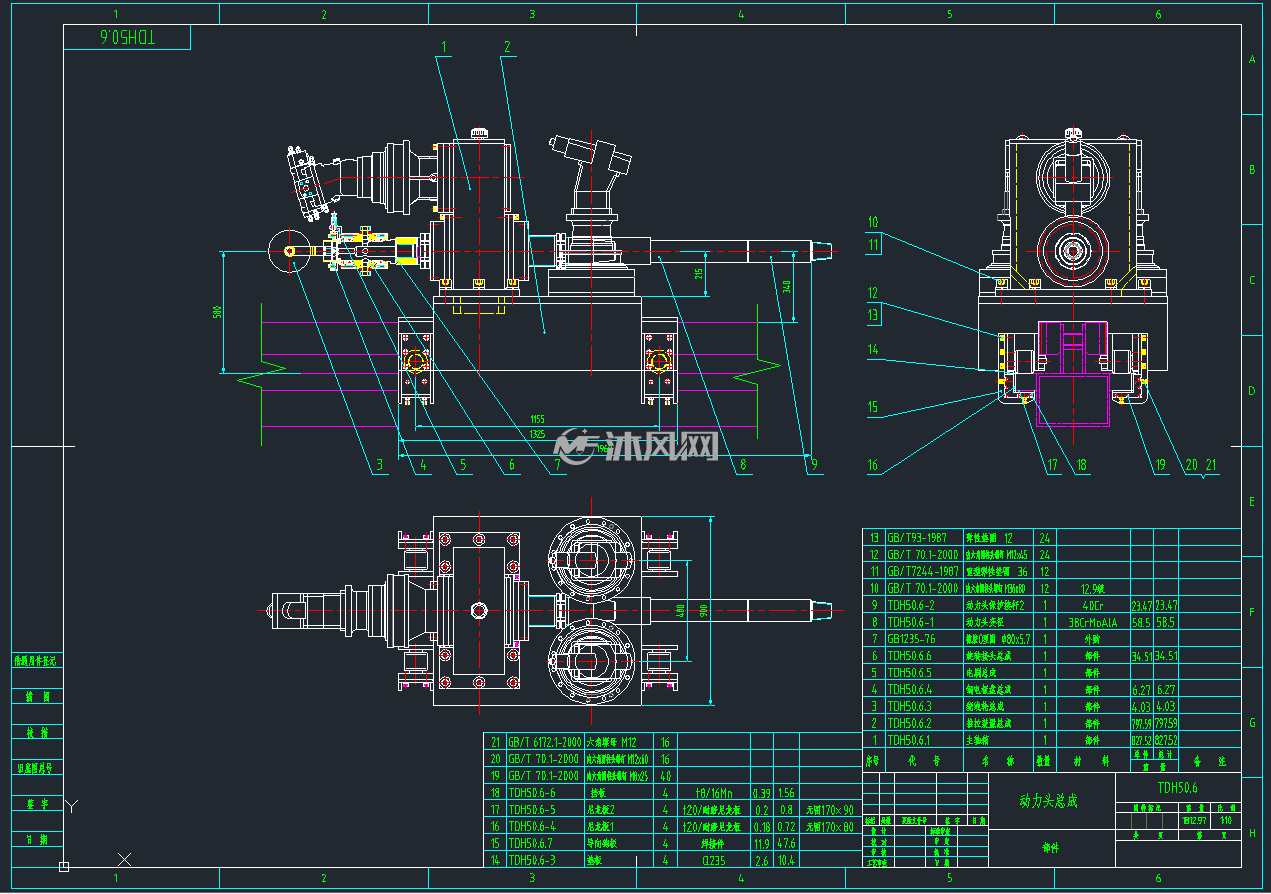

2动力头总成
-
(3/8)

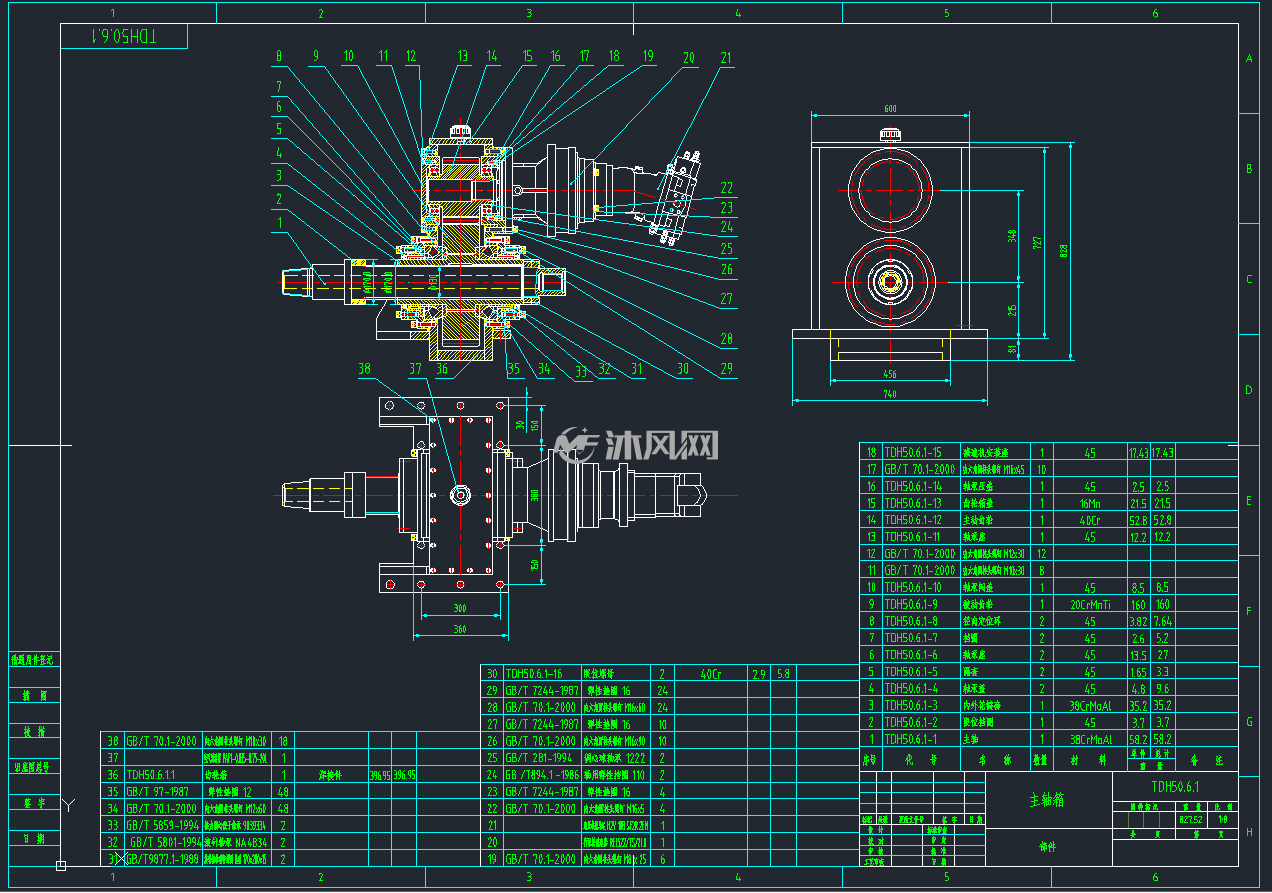

3主轴箱
-
(4/8)

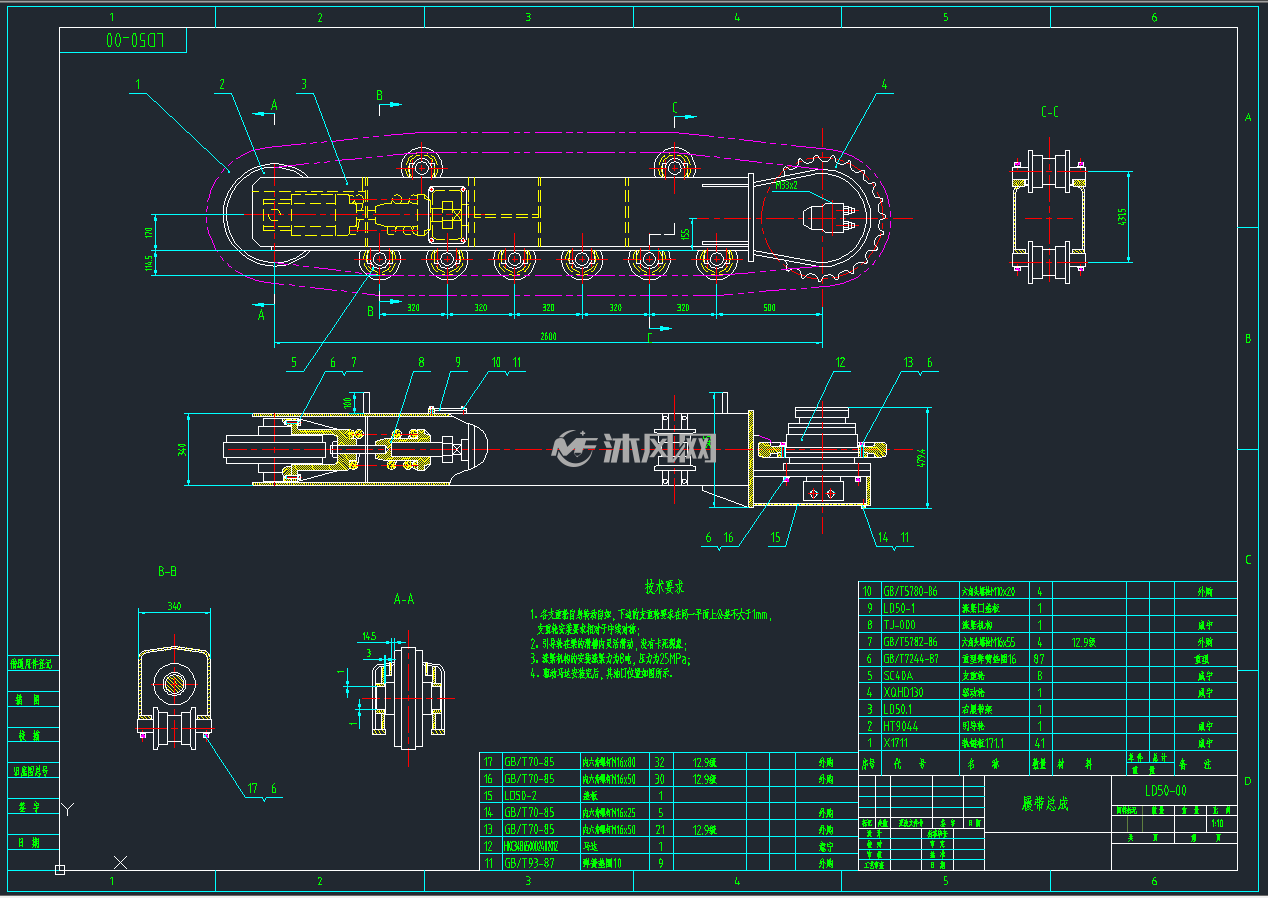

4屣带总成
-
(5/8)

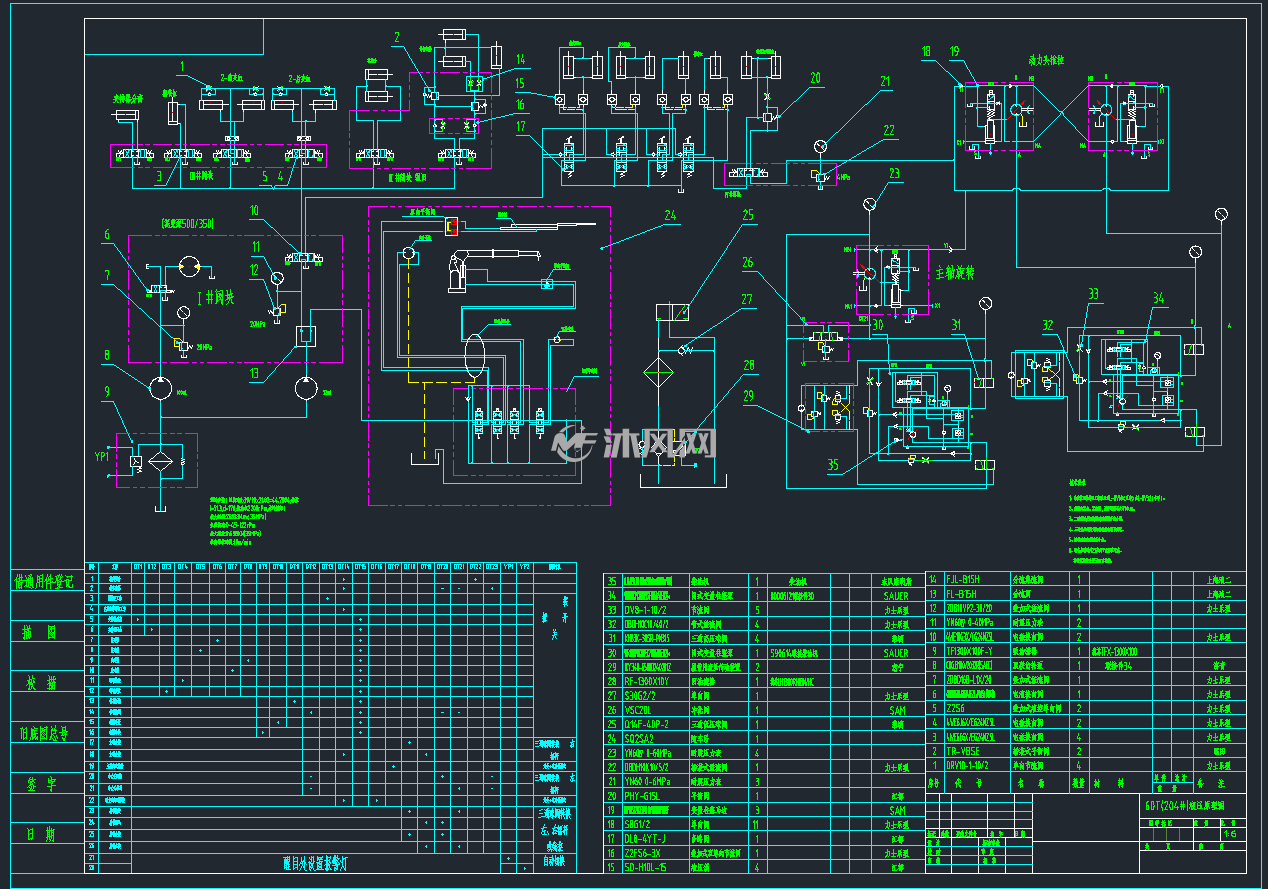

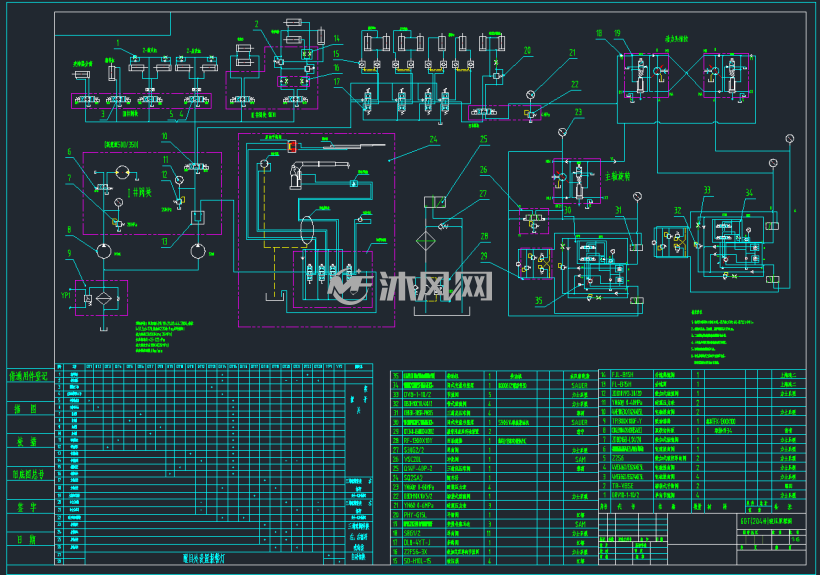

5液压原理图
-
(6/8)

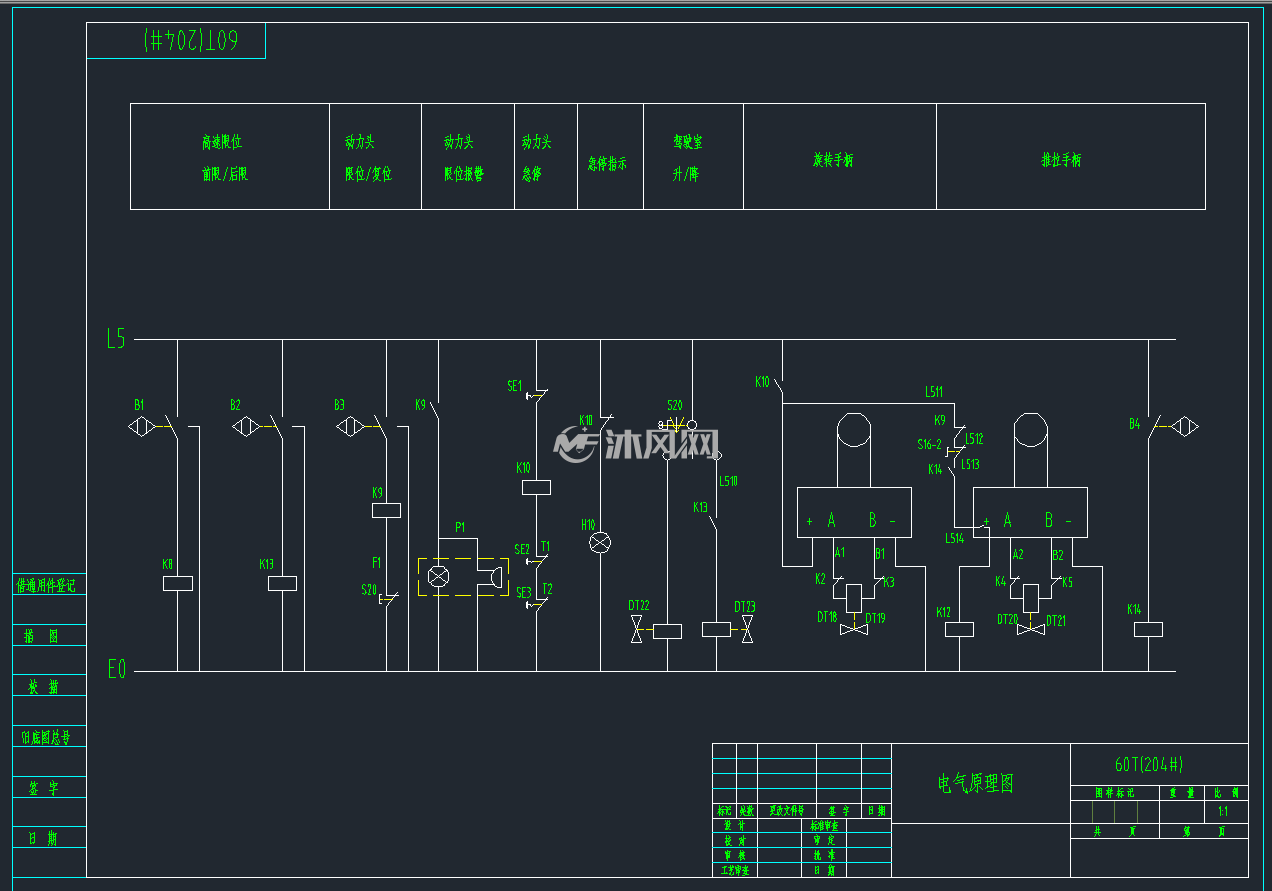

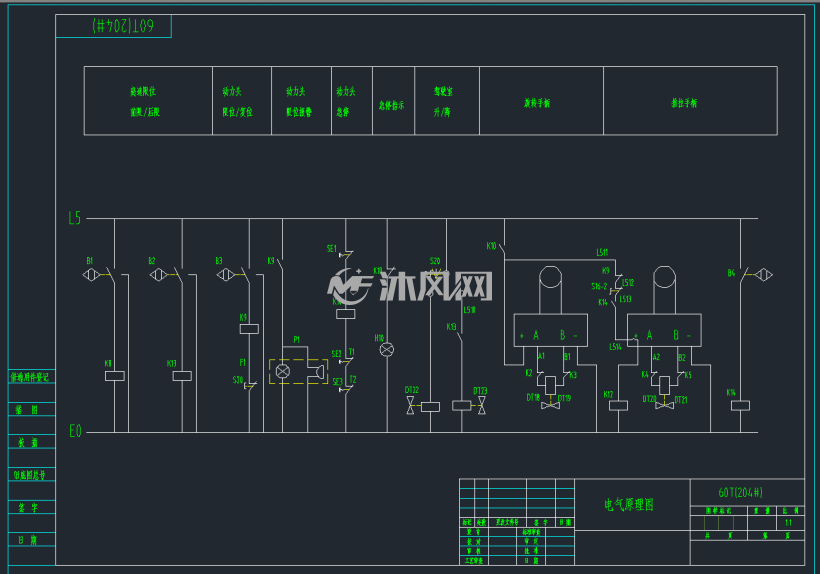

6电气原理图
-
(7/8)

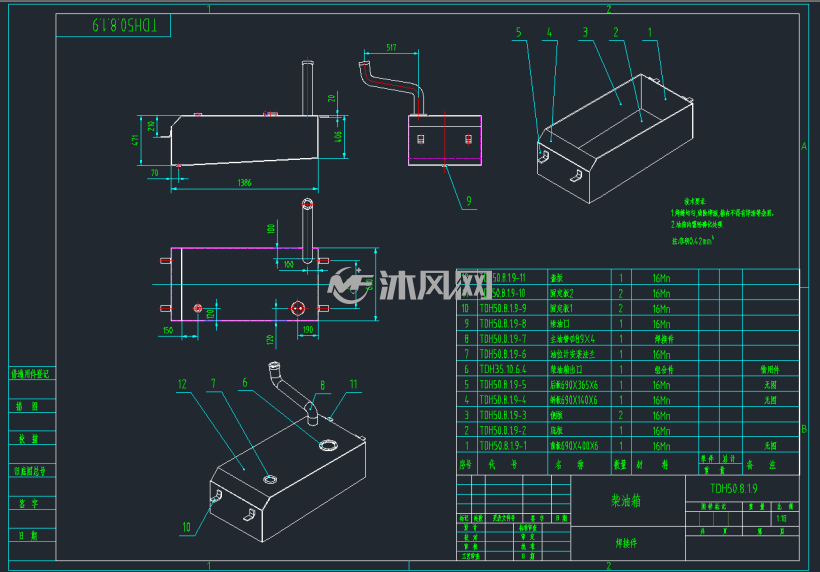

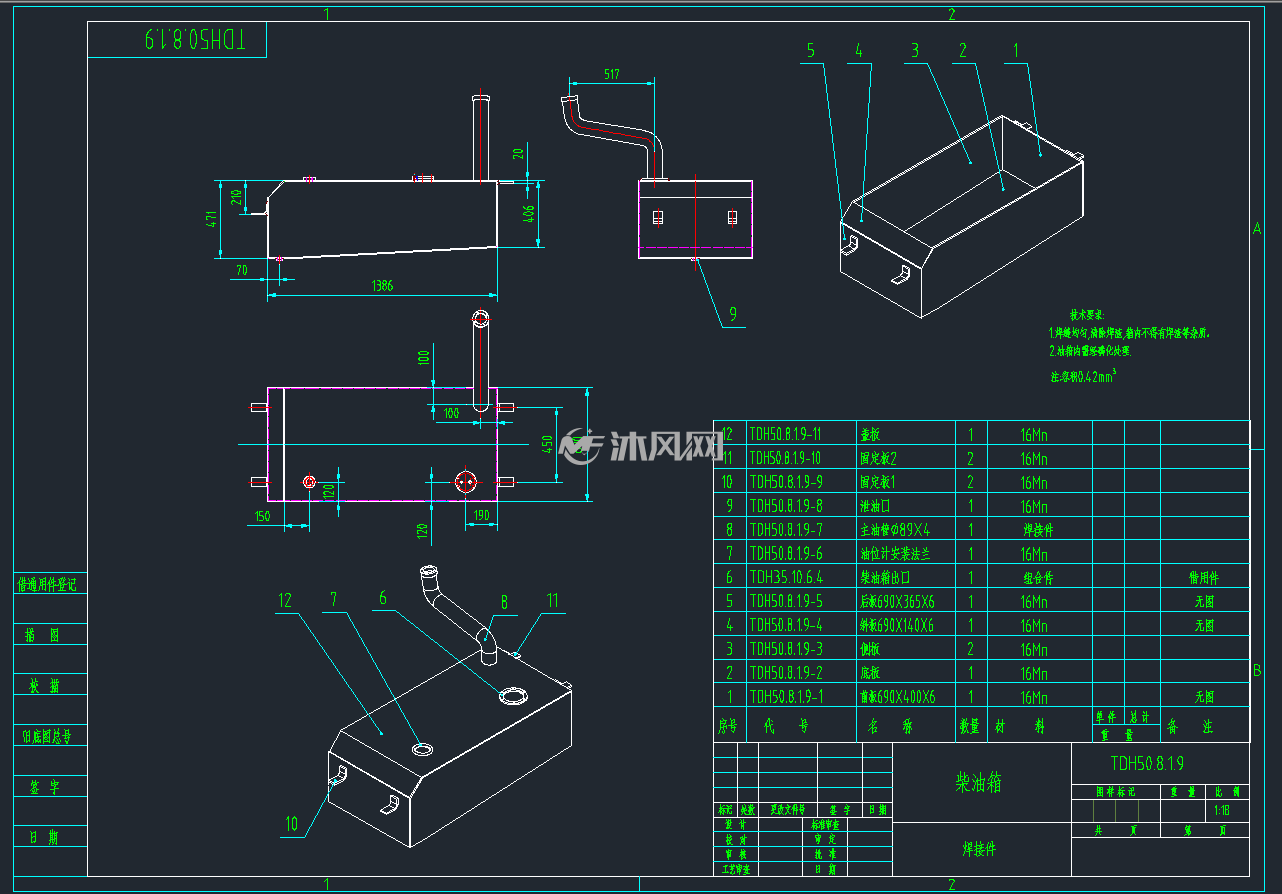

7柴油箱
-
(8/8)

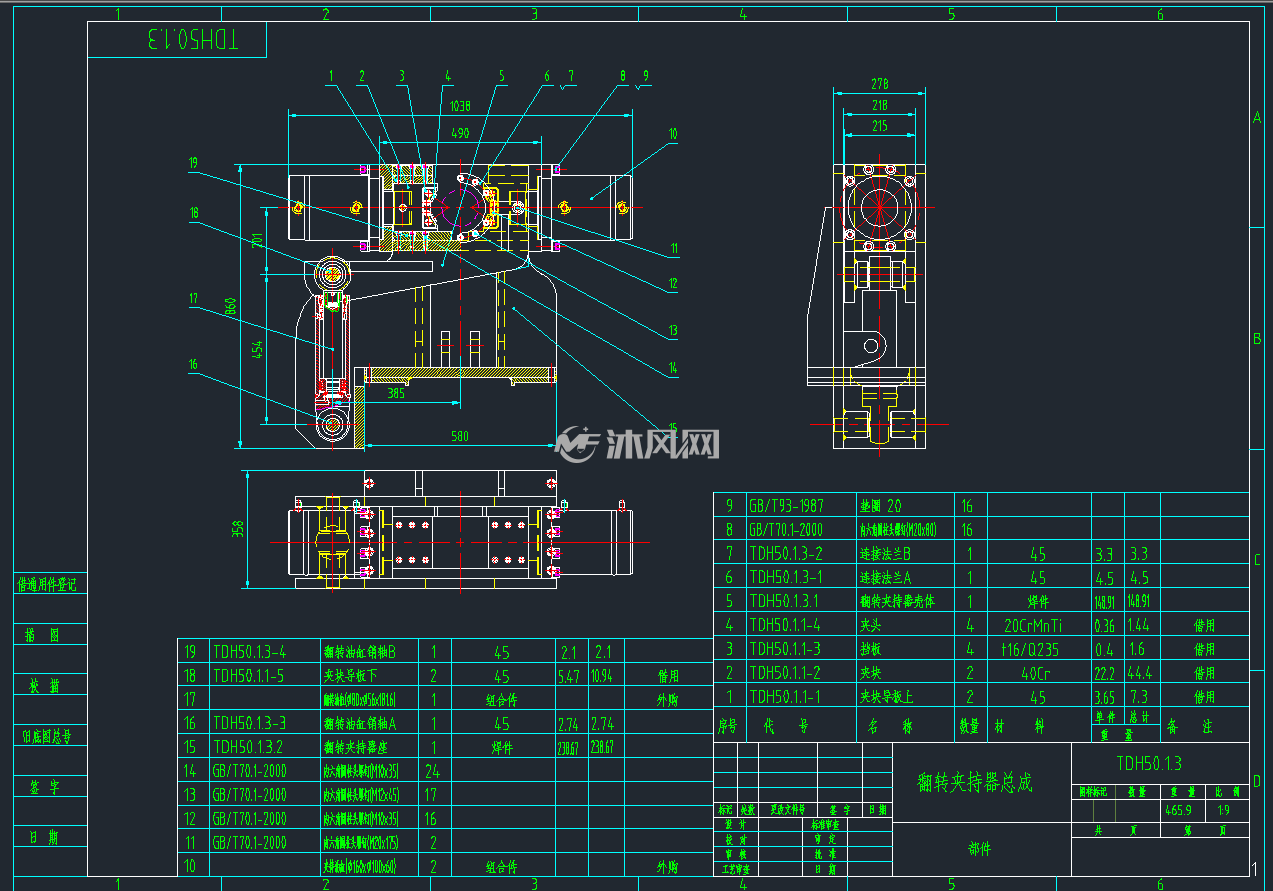

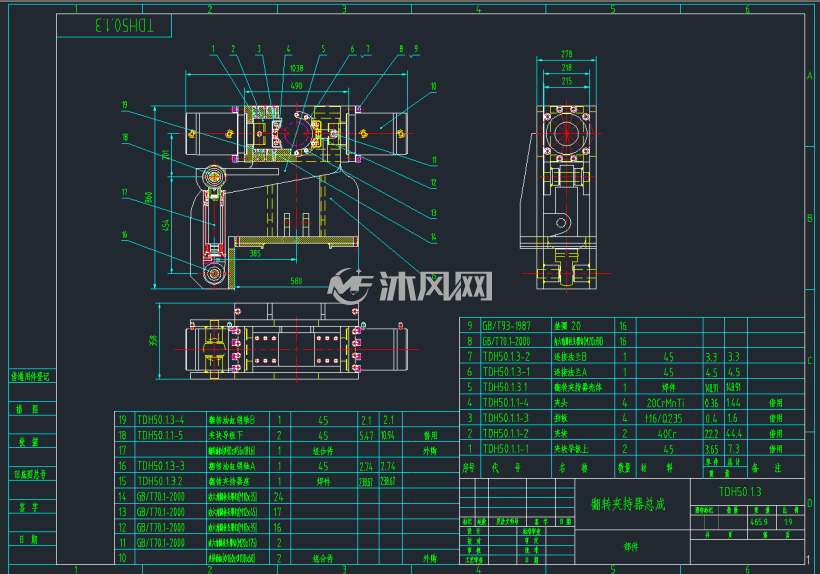

8翻转夹持器
TDH50水平定向钻零件图(236张图纸无总装图)描述
水平定向钻机是在不开挖地表面的条件下，铺设多种地下公用设施(管道、电缆等)的一种施工机 械，它广泛应用于供水、电力、电讯、天然气、煤气、石油等管线铺设施工中，它适用于沙土、粘土、 卵石等地况，我国大部分非硬岩地区都可施工。工作环境温度为-15℃~+45℃。水平定向钻进技术是 将石油工业的定向钻进技术和传统的管线施工方法结合在一起的一项施工新技术，它具有施工速度 快、施工精度高、成本低等优点，广泛应用于供水、煤气、电力、电讯、天然气、石油等管线铺设施工 工程中。水平定向钻进设备，在十几年间也获得了飞速发展，成为发达国家中新兴的产业。目前其发 展趋势正朝着大型化和微型化、适应硬岩作业、自备式锚固系统、钻杆自动堆放与提取、钻杆连接自 动润滑、防触电系统等自动化作业功能、超深度导向监控、应用范围广等特征发展。该种设备一般适 用于管径φ300~φ1200mm的钢管、PE管，最大铺管长度可达1500m，适应于软土到硬岩多种土壤条 件，应用前景广阔。此图没有总装图，只有相关的零件图。
图纸资料仅作为设计参考使用，请勿用于生产等任何商业用途，借用图纸不在文件之内
