冲孔切边机总装设计

发布时间：2026-04-27 11:50

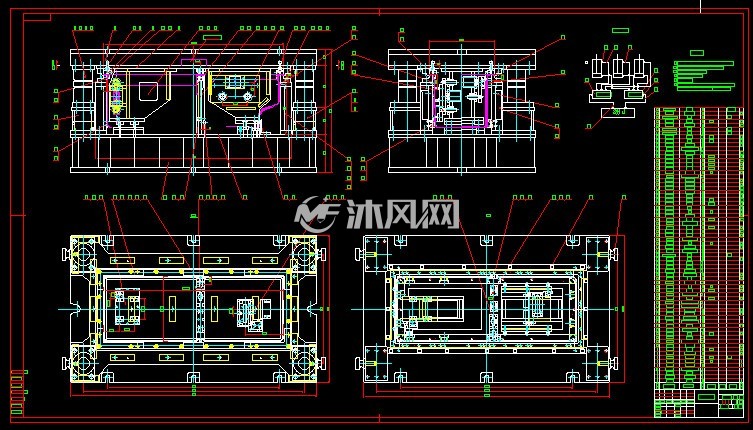

(1/4) 冲孔切边机
(2/4) 放大
(3/4) 产品

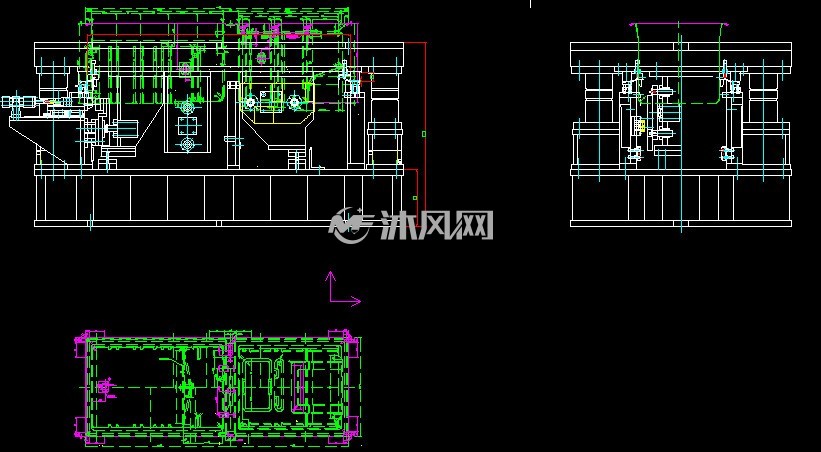

(4/4) 三视图

退出全屏

各相对运动部分应运动自如，且精度满足模具间隙要求；各凹凸模定位、冲出合格产品后，打定位销。微动开关精缺位置现场调定。外表面涂防锈漆、色漆。经常清扫废料。模具不用时，应先将侧冲头收回，然后分开上下模，将 X/CM1.1-2 放入 X/CM1.1 内，合并上下模，撤出模具。
