皮带裁剪切边设备

发布时间：2026-10-20 10:51

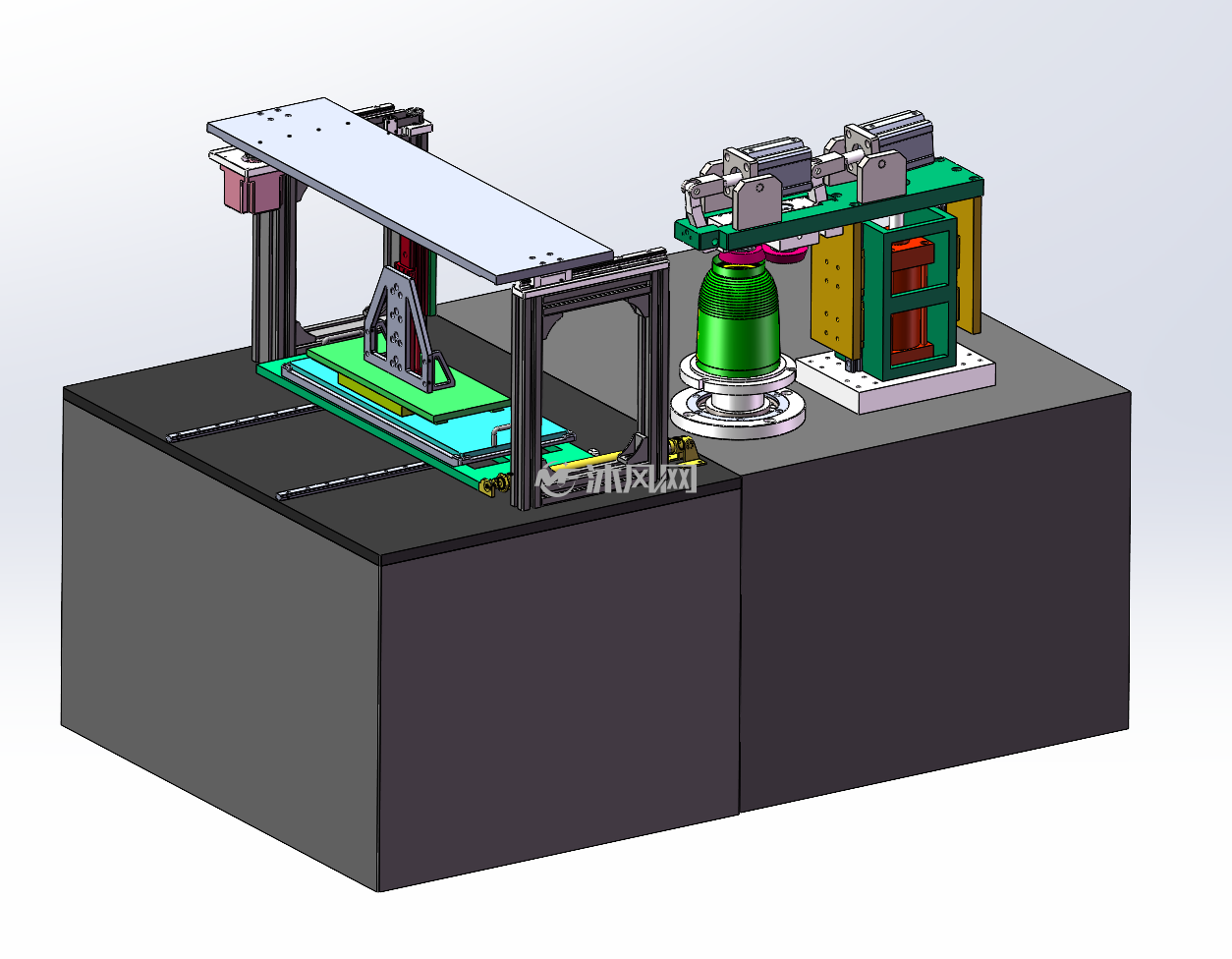

(1/4) 皮带裁剪切边设备整体图

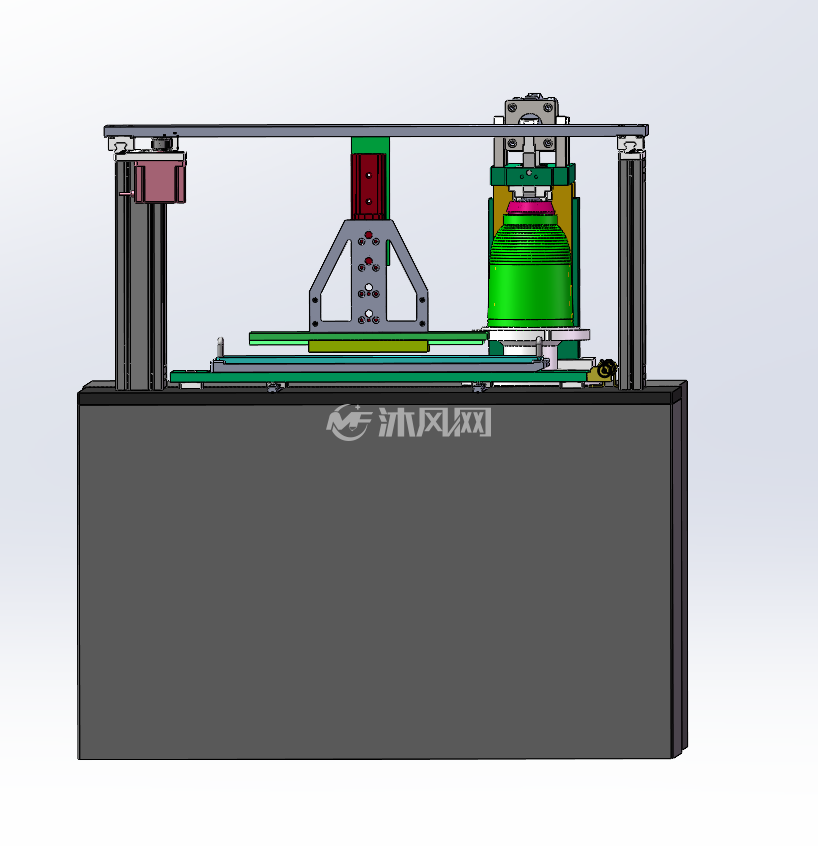

(2/4) 皮带裁剪切边设备主视图

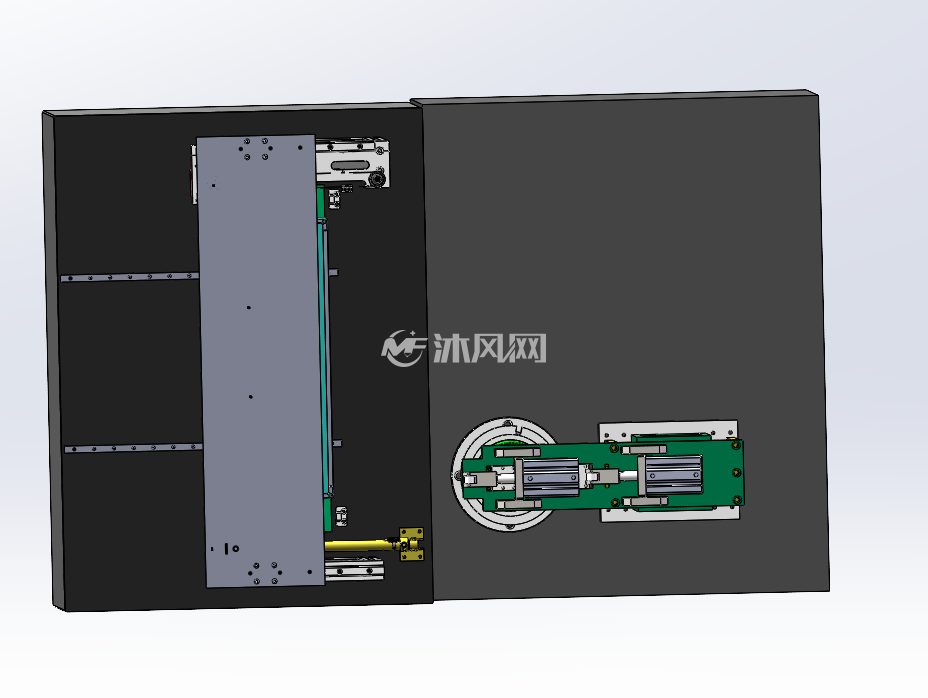

(3/4) 皮带裁剪切边设备俯视图

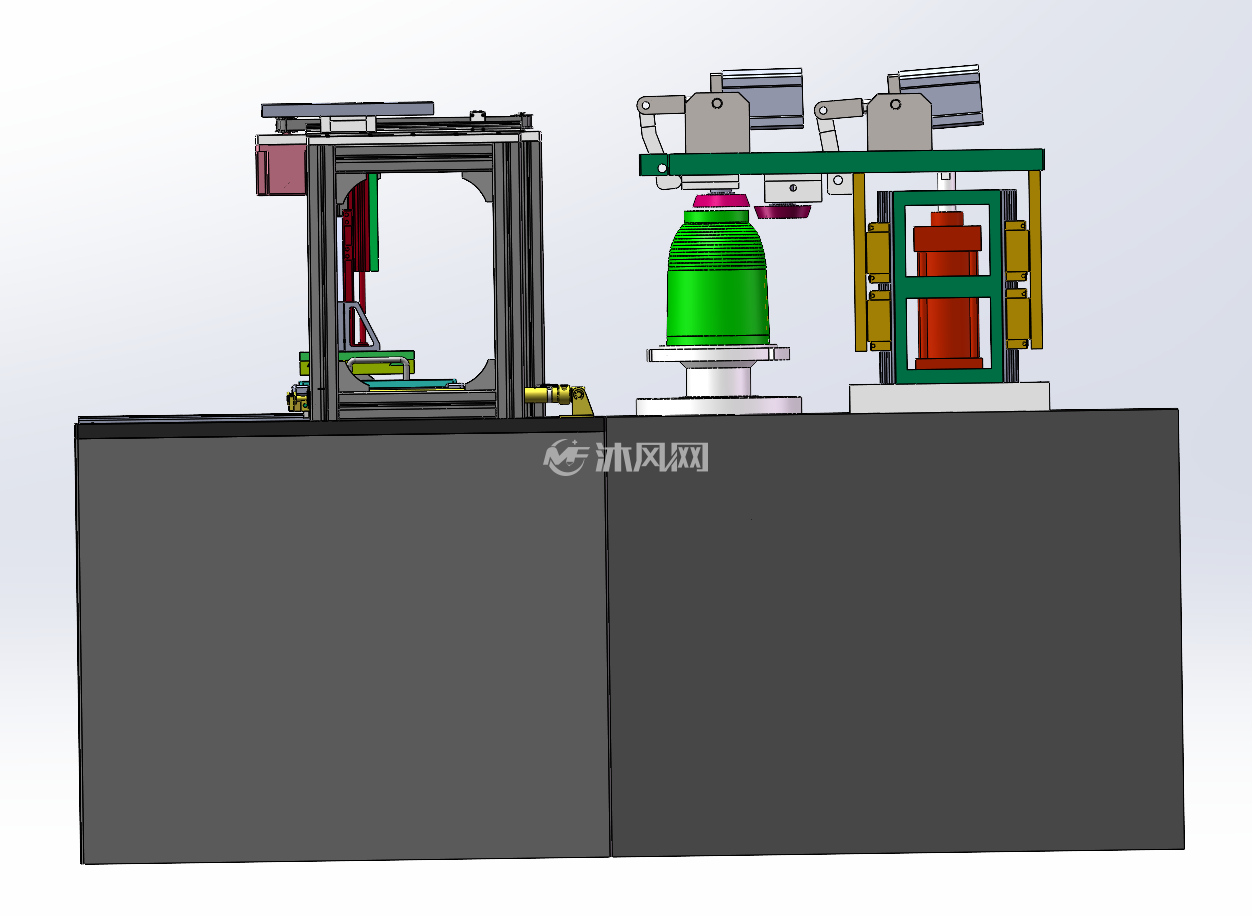

(4/4) 皮带裁剪切边设备左视图

退出全屏

该皮带裁剪切边设备由重型机架、伺服平移载台、龙门裁切模组与定位压紧机构组成。工件由载台输送到位，压紧机构固定工件，裁切机构完成皮带裁剪切边作业，可自动定位、压紧与裁切，实现皮带料件的精准切边，保证切口尺寸与外观一致性。

图纸中包含的文件

下载之前，如有问题，请 [发表咨询]

立刻下载收藏

图纸ID: 2009400

文件大小：16.77MB

图纸版本：Solidworks2016

图纸格式：step

所需积分：68沐风币

发布时间：2026-10-20 10:51

图纸参数：可编辑无参数

图纸分类：切边机

软件分类：

Solidworks Solidworks2016

机械拓扑研习

本人从事12年机械设计工作，做过机床设计、非标设备机械设计，擅长整线设计以及非标设备设计。
