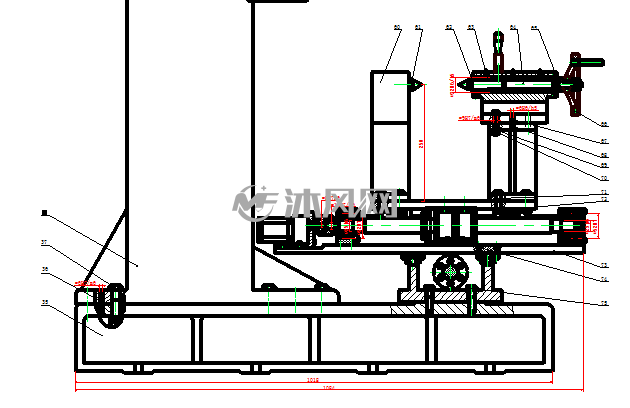

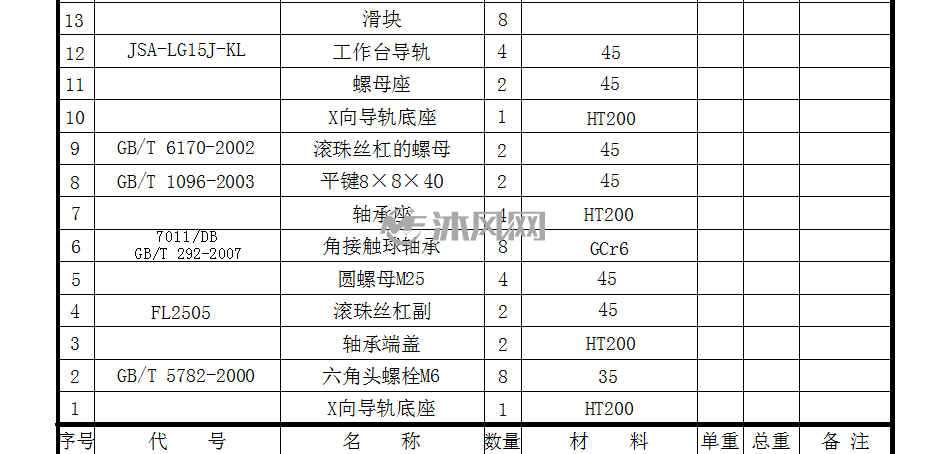

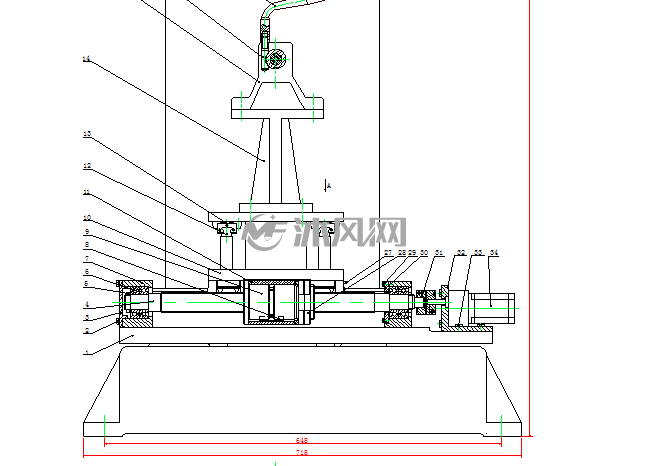

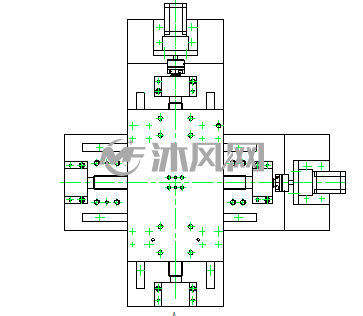

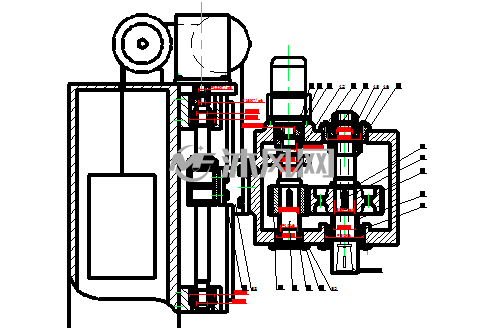

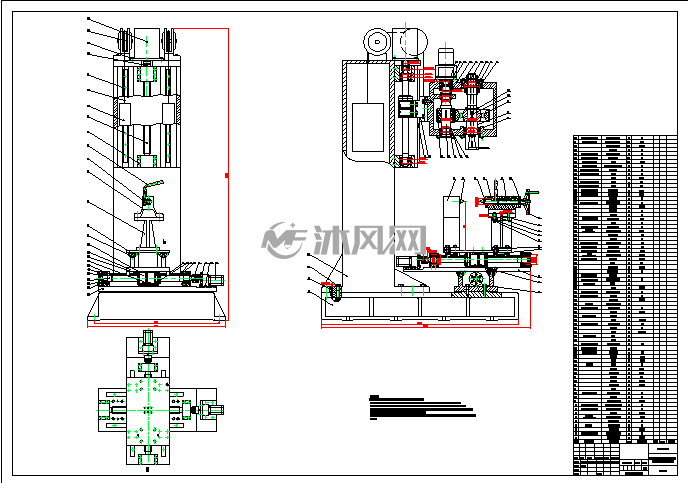

数控机床装配图

发布时间：2019-07-03 08:44
退出全屏

数控机床装配图描述

技术指标：机床的重复定位精度不大于2微米，剃齿后螺旋平面齿轮精度为 6级，工件最大直径480mm, 表面粗糙度为0.32微米，20分钟/件，工件材料锌合金。 剃齿机适用于精加工未经淬火的齿轮，通常用于对预先经过滚齿或插齿的硬度不大于 HRC48的直齿或斜齿轮进行剃齿，加附件后还可加工内齿轮。被加工齿轮最大直径可达5米﹐但以500毫米以下的中等规格剃齿机使用最广。螺旋平面齿轮是一种用于精密传动的零件，要求其齿面几何精度精度为 6级以上(JB179－83)﹐表面粗糙度为0.63～0.32微米。

数控机床装配图附件

下载之前，如有问题，请 [发表咨询]

数控机床装配图相关图纸

图纸ID: 622757
文件大小：0.55MB
图纸版本：AutoCAD2007
图纸格式：dwg
所需积分：250沐风币
发布时间：2019-07-03 08:44
图纸参数：可编辑含参数
图纸分类： 其他机械加工设备
