5168TXQ4DF清洗车图纸

发布时间：2026-10-24 10:43

(1/8) 高气水路系统

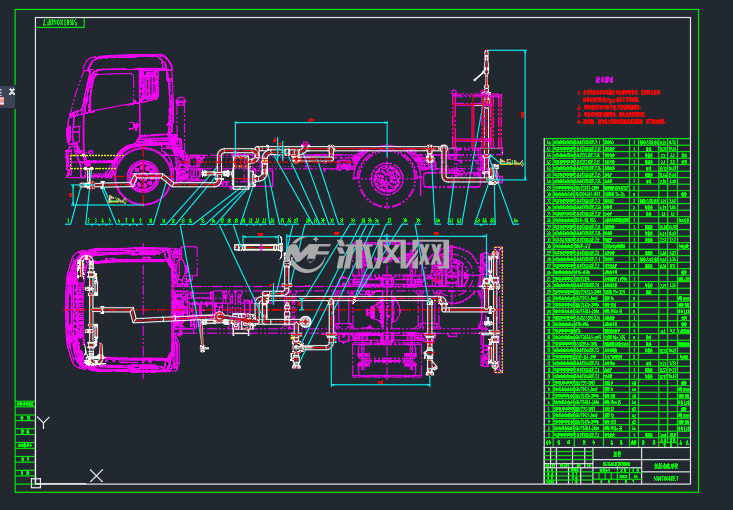

(2/8) 低压水路系统

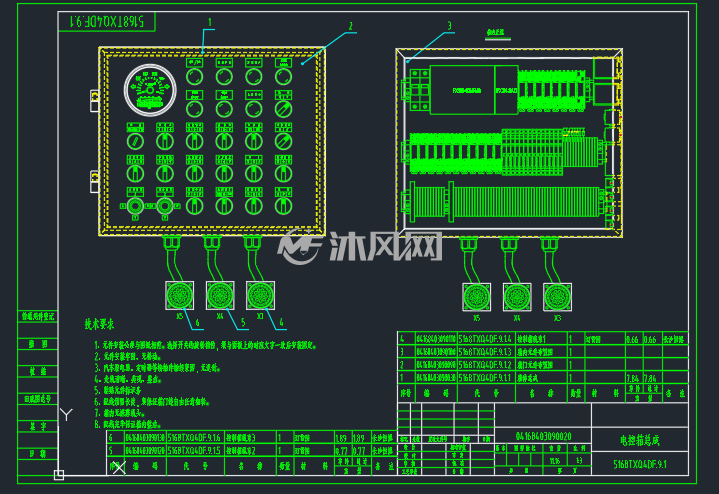

(3/8) 电气系统

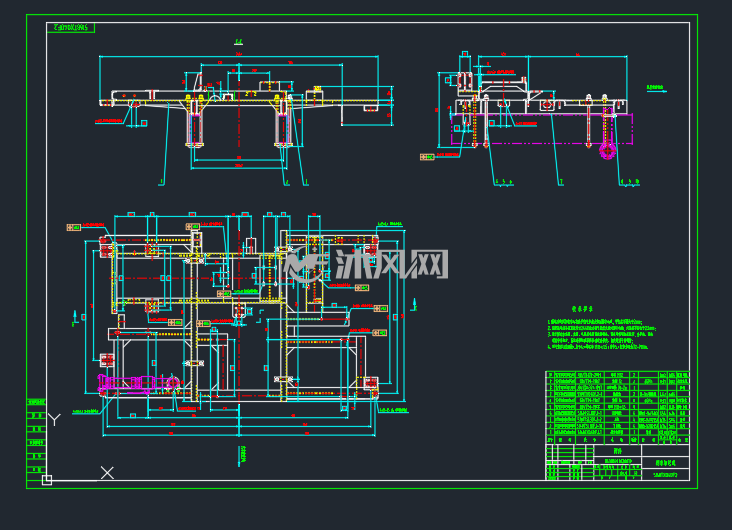

(4/8) 副车架

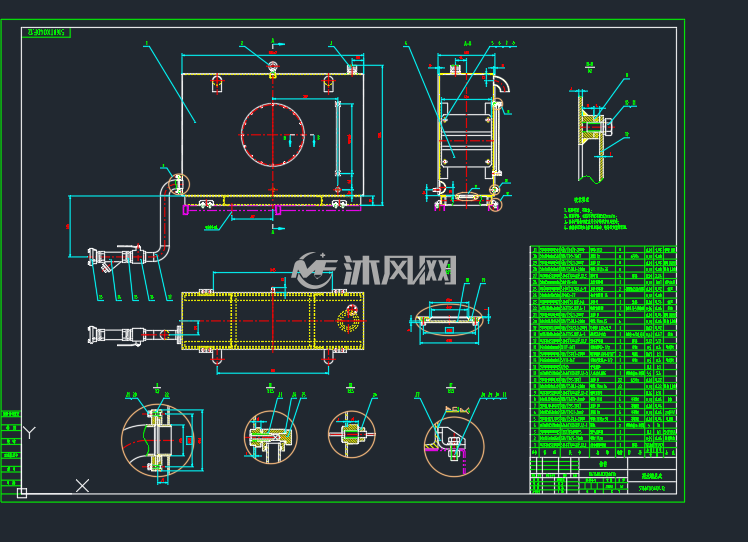

(5/8) 副水罐图纸

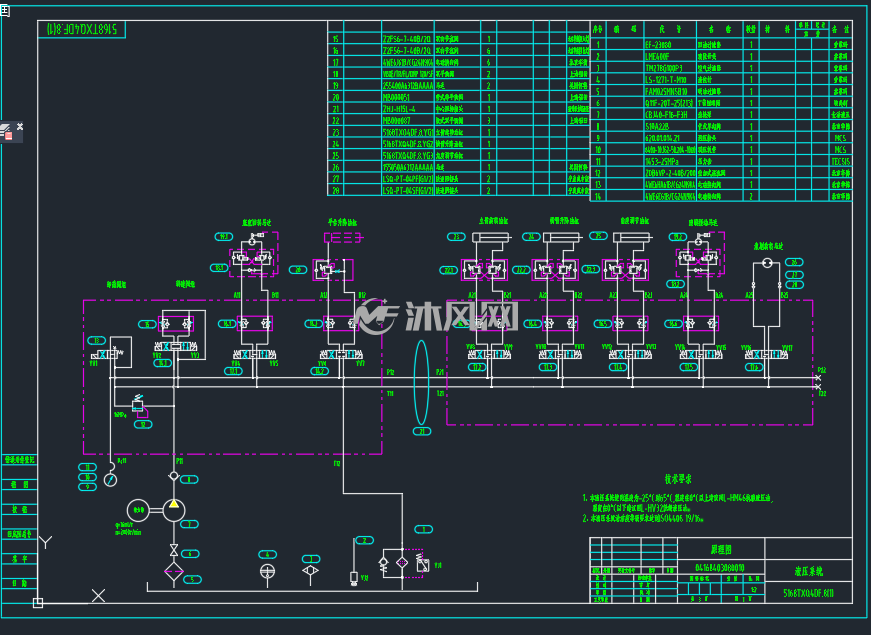

(6/8) 液压系统

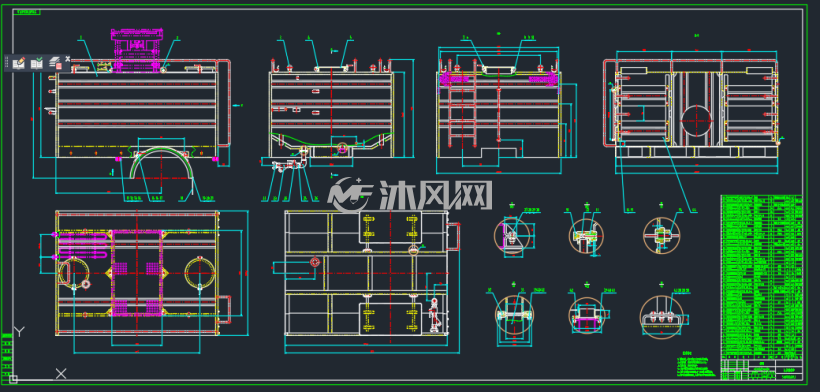

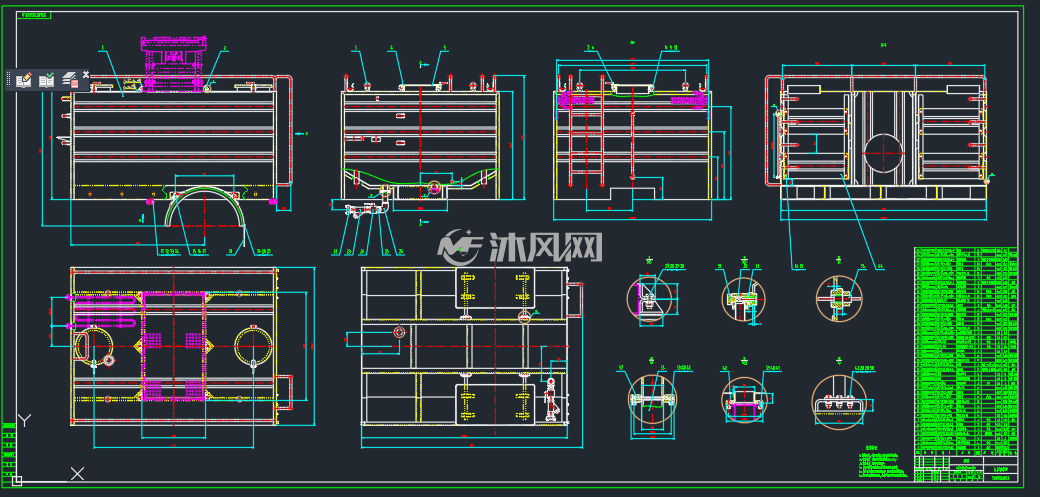

(7/8) 主水罐总成

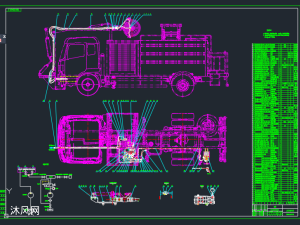

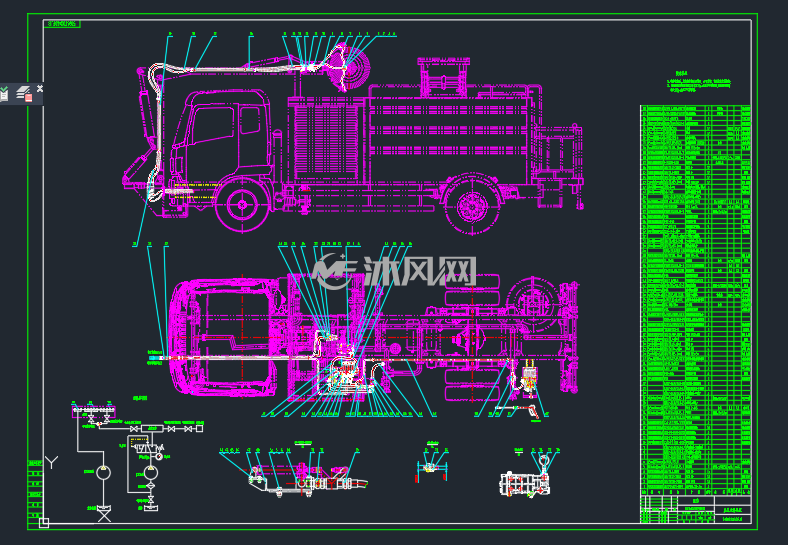

(8/8) 主要组成部分

退出全屏

主要用来清洗道路波形护栏、中央隔离护栏，属于环卫特种作业车，不是普通路面高压清洗车 GQX。自带旋转刷辊机构，侧向伸出夹住护栏自动刷洗配套高压喷水，刷 + 水同步清洗护栏表面灰尘、鸟粪、广告污渍清水罐储水，取力器驱动液压 + 高压水泵该图纸包含地盘改制、副车架、防护、主副水罐、低高压水路系统、电气系统、气路系统、副发动机系统、清洗机构等整套工程图和原理图

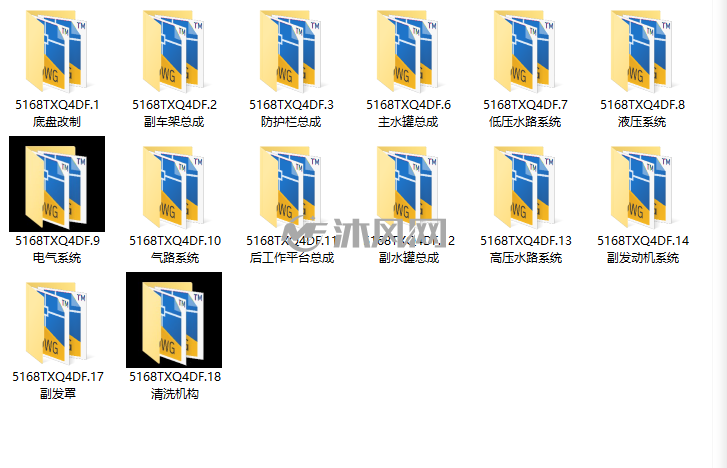

图纸中包含的文件

下载之前，如有问题，请 [发表咨询]

立刻下载收藏

图纸ID: 2014367

文件大小：78.90MB

图纸版本：AutoCAD2018

图纸格式：dwg、bak

所需积分：800沐风币

发布时间：2026-10-24 10:43

图纸参数：可编辑含参数

图纸分类：其他工程机械

软件分类：

AutoCAD AutoCAD2018

爱自己1314

本人自2009年从事专用车设计，积累了丰富的经验，熟悉半挂车、自卸车、仓栅货车、厢式货车、洒水车、吸污车、压缩垃圾车、扫路车的设计要点，功能特点。我还是一个正直忠诚、勤奋求实的人，会不断追求人格的自我完善；乐观自信、稳重宽厚，因此，我人际关系和谐，适应环境能力较强。
