卧式风机传动组

发布时间：2026-10-19 13:08

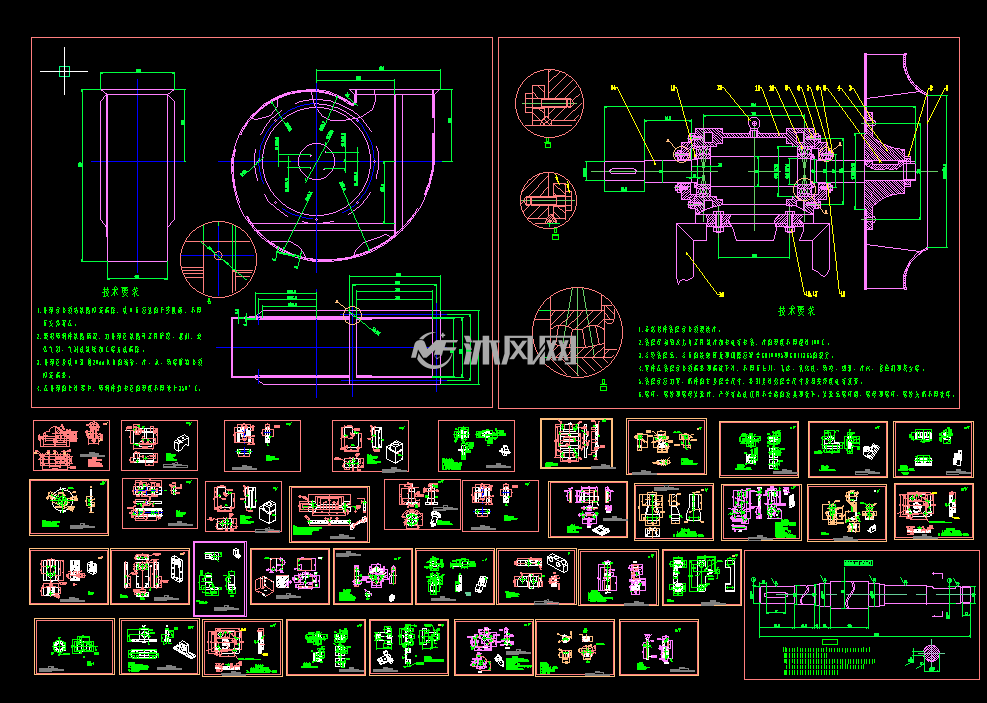

(1/4) 总图
(2/4) 零件加工图

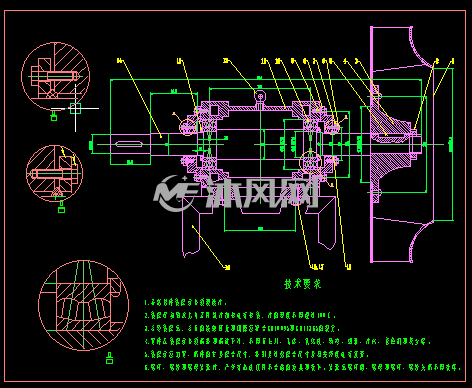

(3/4) 传动装配图
(4/4) 外壳焊接图

退出全屏

卧式风机传动组由底座、联轴器、传动轴、轴承座、轴承、密封件、皮带轮以及防护外壳等部件组成。电机动力通过皮带轮或者联轴器传递至传动轴，带动风机叶轮旋转，轴承座支撑传动轴承受径向载荷，密封件防止润滑油泄漏与粉尘进入轴承内部。传动组可隔离电机与风机主体，降低震动传递，方便对转速进行匹配调整，结构紧凑，运行平稳，广泛应用于工业除尘、通风换气类卧式风机设备中。图纸仅供参考。

图纸中包含的文件

下载之前，如有问题，请 [发表咨询]

立刻下载收藏

图纸ID: 2010578

文件大小：12.48MB

图纸版本：AutoCAD2000

图纸格式：dwg

所需积分：100沐风币

发布时间：2026-10-19 13:08

图纸参数：可编辑含参数

图纸分类：其他排风设备

软件分类：

AutoCAD AutoCAD2000
