全自动上袋包装机模型

发布时间：2019-11-18 13:05

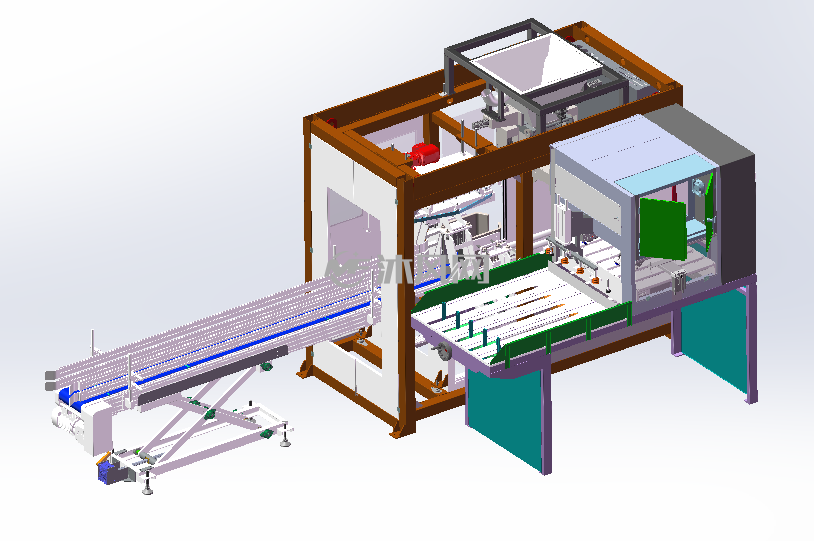

(1/4) 上袋包装机

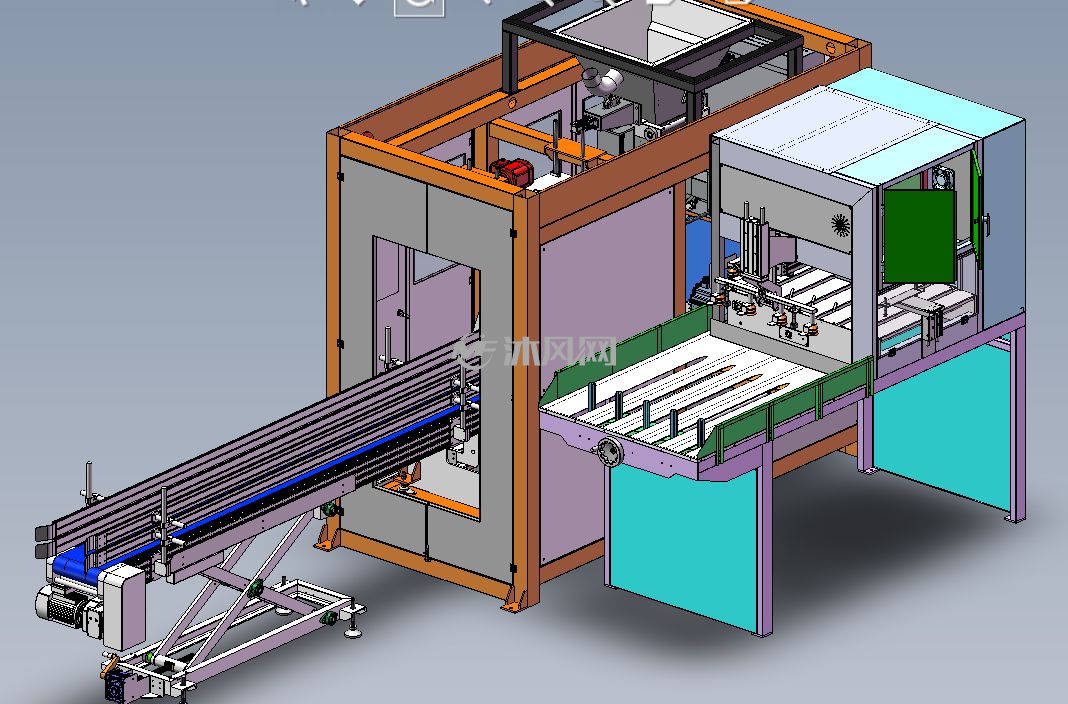

(2/4) 上袋包装机整体外观

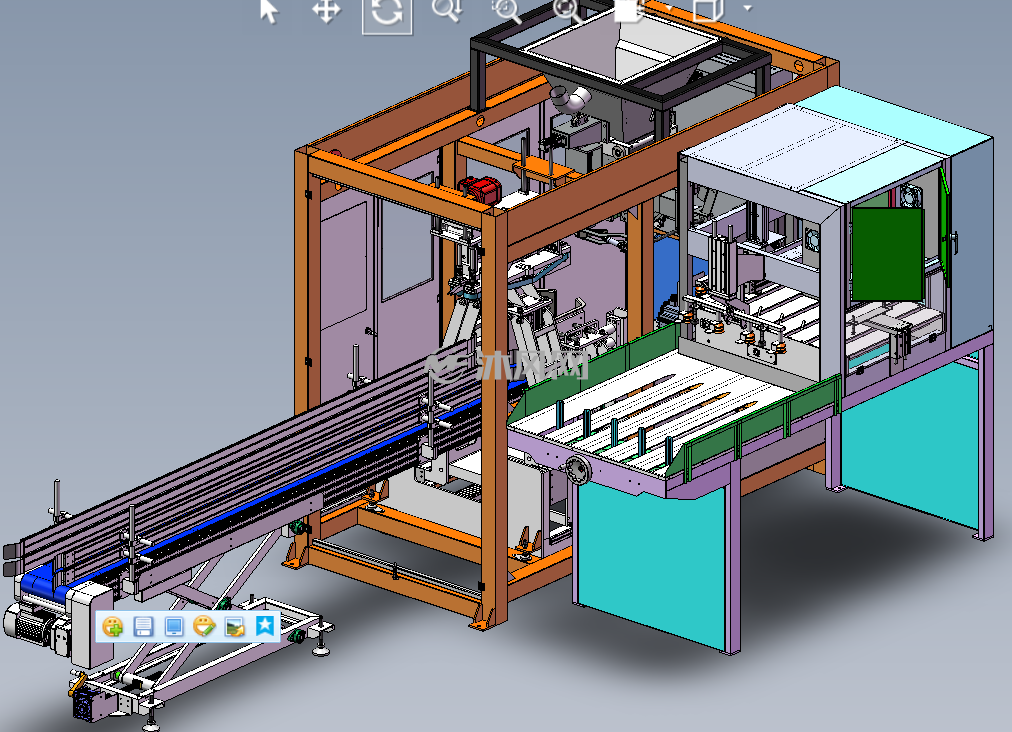

(3/4) 上袋包装机去除门框外观

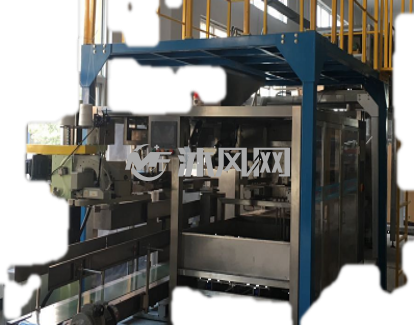

(4/4) 上袋包装机装机实际图

本套图纸是本人自己建模，并经过验证，性能优良可靠，是各位包装设备制造行业老板和机械设计师的必备干货，欢迎有眼光的朋友下载哦！全自动上袋包装机采用行业领先设计思路,是对25KG包装的理想设备，柔性生产强，结构简牢固、操作简易、使用稳定、维护量小等优点，不仅适用于常规环境，而且适用于有灰尘的环境，广泛应用于食品、化工、肥料、动保、饲料等行业。适用包装的物料：细颗粒状或颗粒物料。生产能力：18 吨/小时（按包装规格25kg/袋）。包装物料通过上料机自动进入自动称量机储料仓。包装袋通过机械手自动上到下料工位，称量机自动下料至包装袋内。称量好的包装袋放入自动运行至缝包机工位，自动缝包机自动折边封口。设备布置紧凑，能耗低，节能高效。操作、维修方便，性能稳定，故障率低，运行可靠。气动夹袋装置自动套袋，气动夹袋，自动落袋。有故障自检测功能，可自动检测快加、中加、慢加、称重、稳定、夹袋、卸料、落袋每个动作的状态。手动状态下的强制包装功能，在自动控制程序出现故障时，可手动操作完成包装过程，生产不会中断。全自动上袋包装机组成分为：备袋平台、取袋和预开袋、上袋机械手系统、夹袋和开袋系统、托袋和抱袋系统、袋口导边和输送系统、外框组件、控制柜和电气控制系统。给袋式包装机特点： A).适用于扁平塑料袋、纸塑复合袋等包装袋的自动上袋、开袋、套袋包装，采用挑袋的上袋方式。 B).具有无袋及夹带检测功能，无袋或夹带不牢时不充填物料。避免物料的空投，从而保证生产环境的清洁及生产线的连续性。 C）夹袋下料装置采用全密闭设计，同时采用下料通道和除尘通道分离技术，最大限度减少粉尘的外溢。整机外围全密封。 D).设有振动装置，下料完成后托放袋底，将袋中物料振实，排掉部分气体，确保后续封口完好。 E）精密元器件均密封设计，不裸露安装，可适合粉尘环境使用，这样可确保设备有较长的的寿命。 F）包装机全部的元器件均采用国内外著名公司产品，能确保设备能长期、稳定、可靠的运行。 G）有故障自诊断功能和声光报警系统，及时对所出现问题进行警报。有敞开操作安全隐患的地方，设置有开门停机保护装置，保护操作人员的安全。 H）设计专门的袋外辅助排气机构，在充填前减少袋张开幅度，排出袋内部分空气，达到提高包装速度的目的。备袋仓：双盘自动切换工作方式，每盘可存储200个以上空袋(编织袋或纸袋)，取袋时配有真空检测系统。空袋的放置情况由检测装置进行检测。灌装工位：自动装袋机能自动连续取袋、开袋、自动检测、自动装袋等。电子定量秤内放出的物料通过过渡料斗装入料袋，并将料袋传送到立袋输送机上。该部机可实现气动爪手夹袋，真空吸盘开袋，正、负压检测，自动弃袋等功能。夹口整形机：完成满料袋的收口，保证料袋口顺利地进入折边机内。
