10吨倾翻变位机-CFB10T

发布时间：2022-08-01 08:37

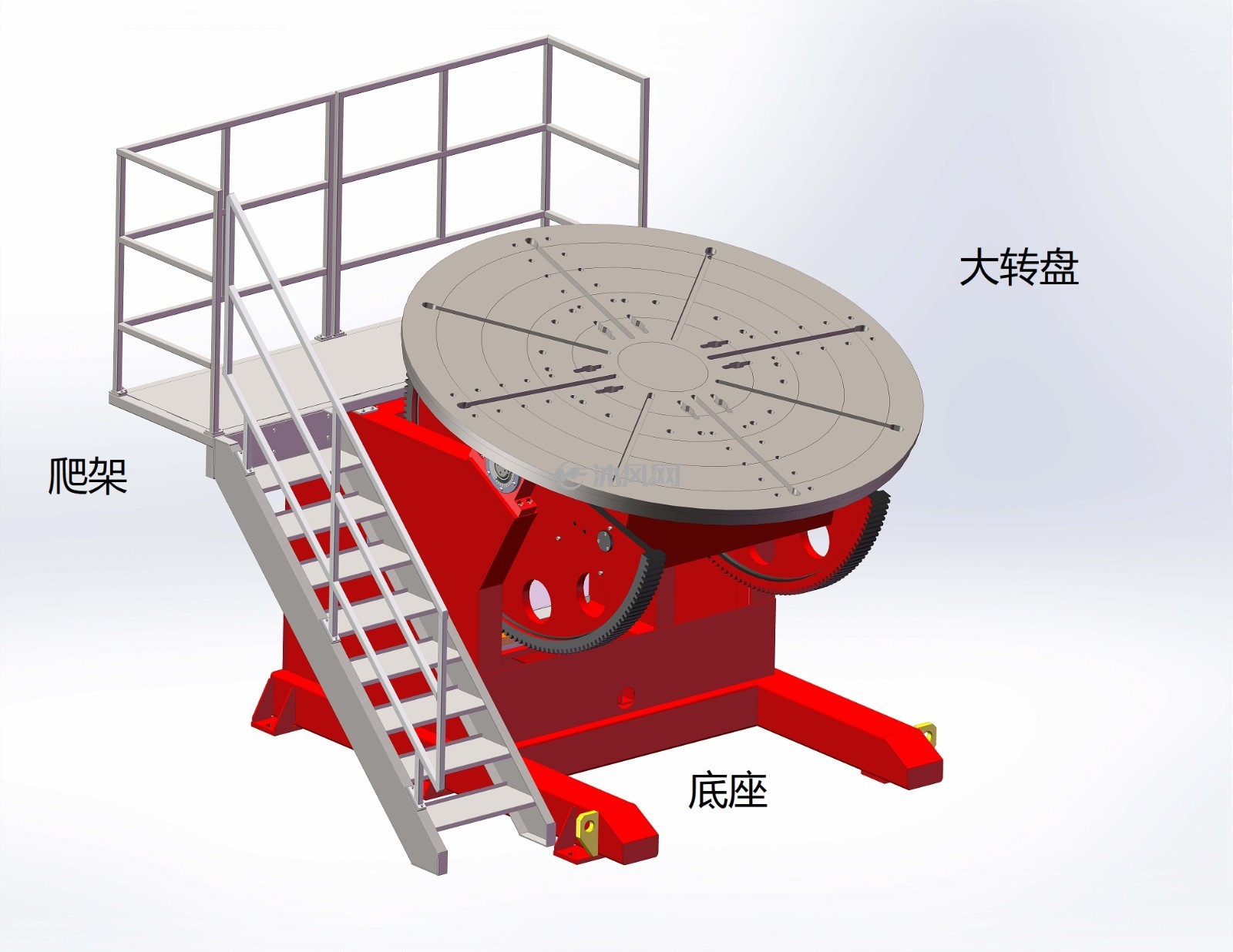

(1/7) 整体布局

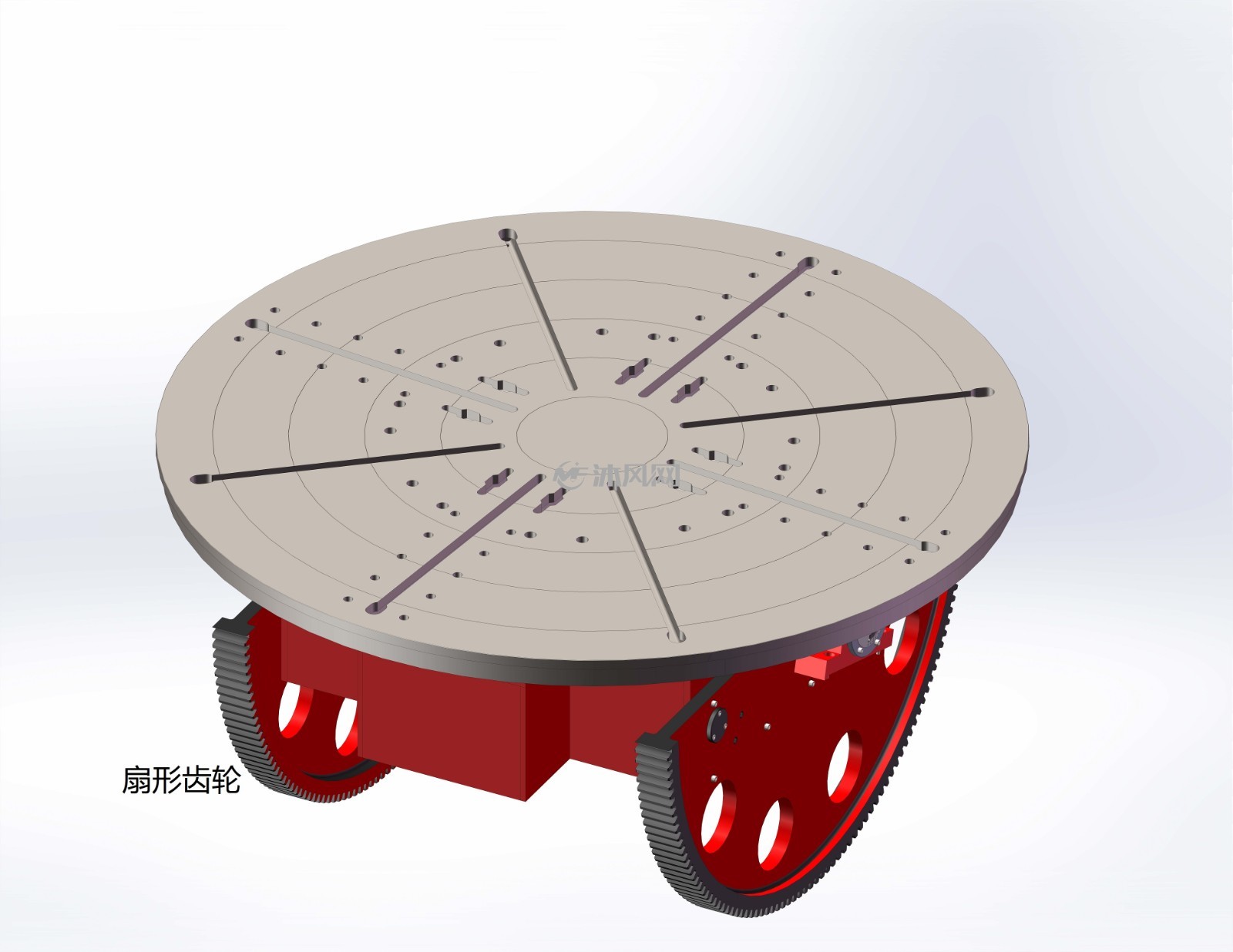

(2/7) 转盘部分

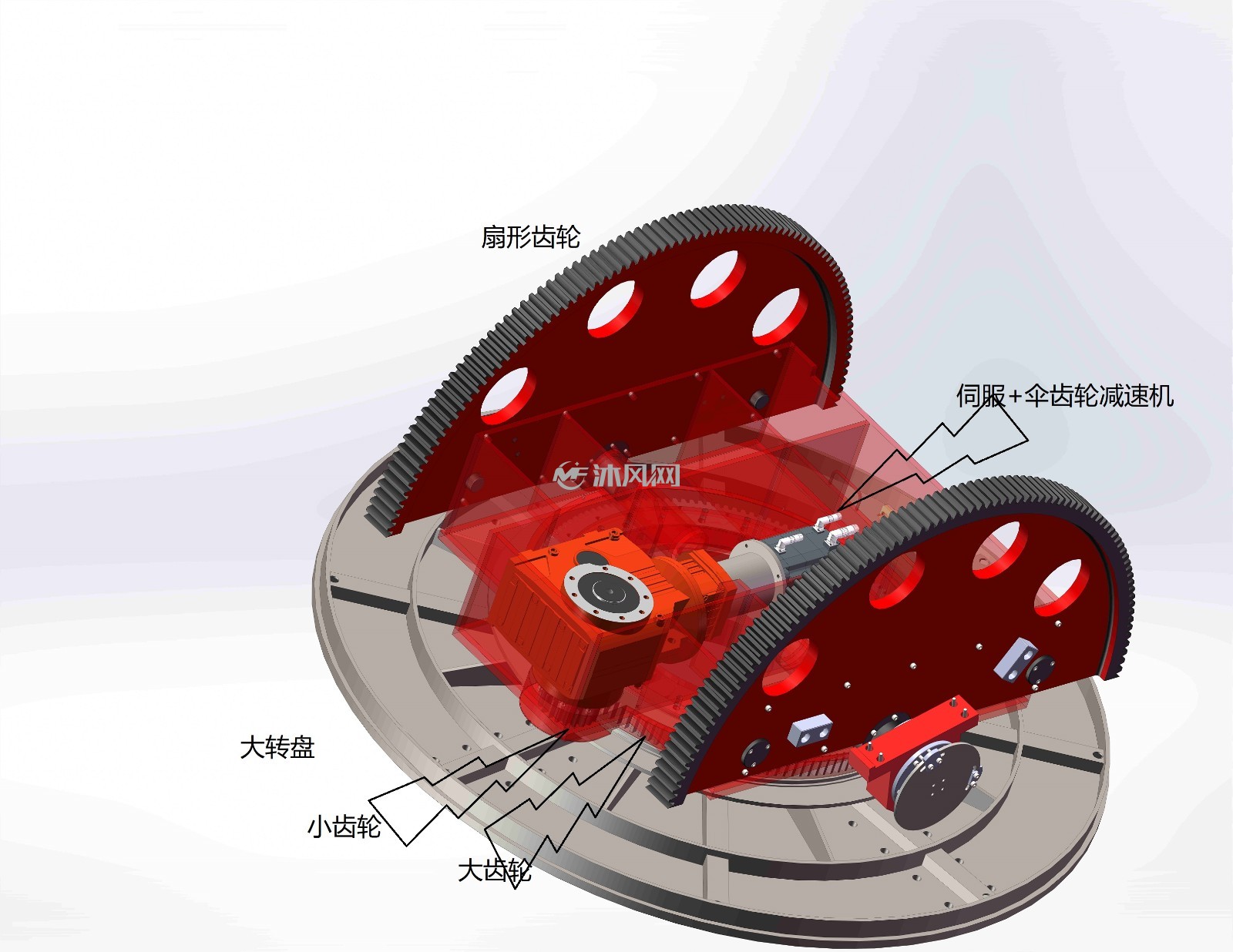

(3/7) 转盘背面驱动装置

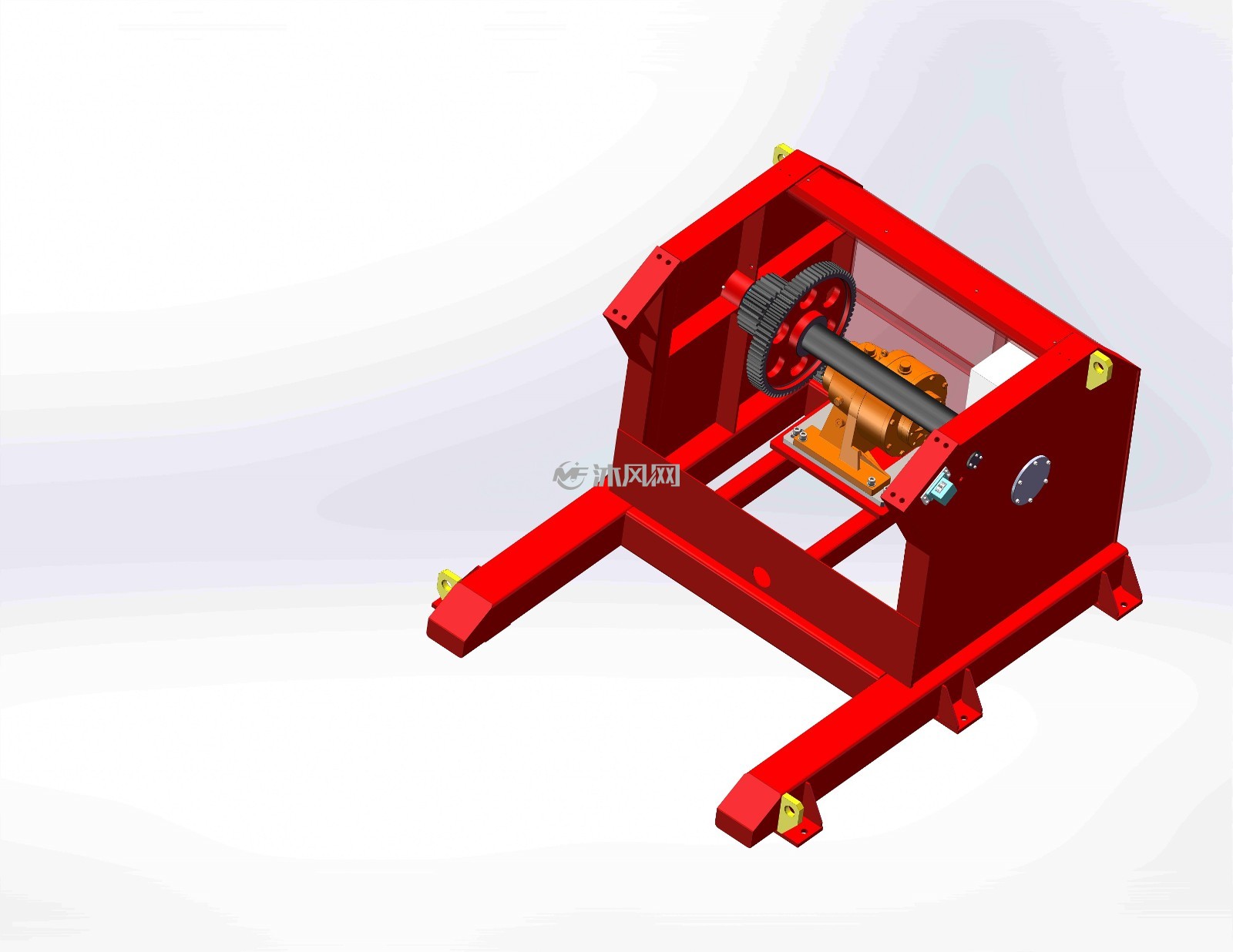

(4/7) 底座及摇摆驱动装置背面

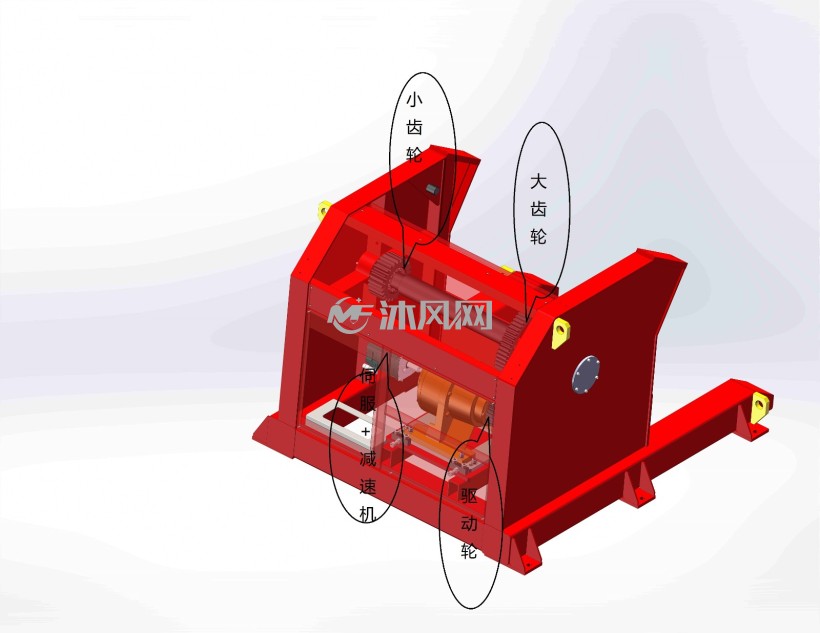

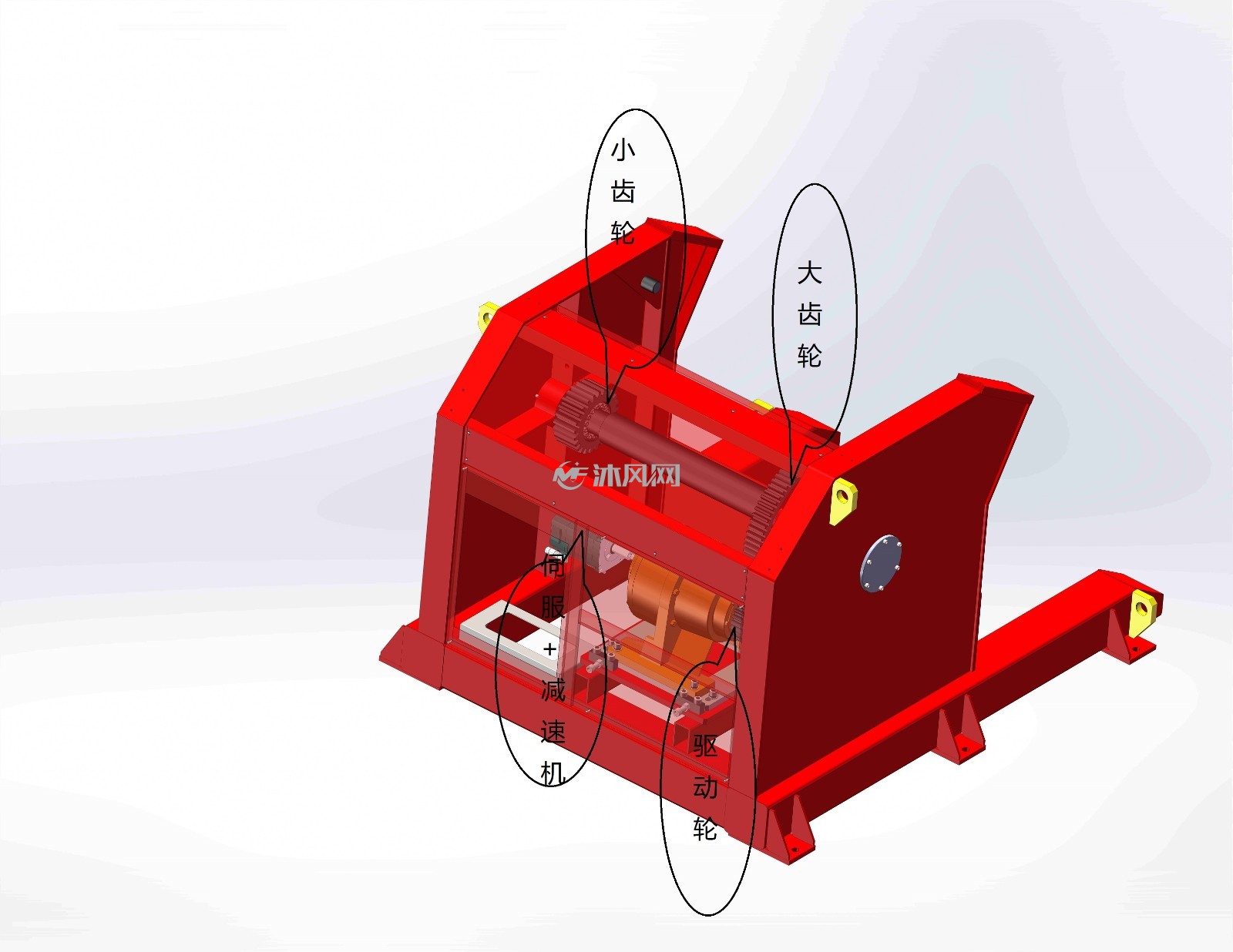

(5/7) 底座及摇摆驱动装置

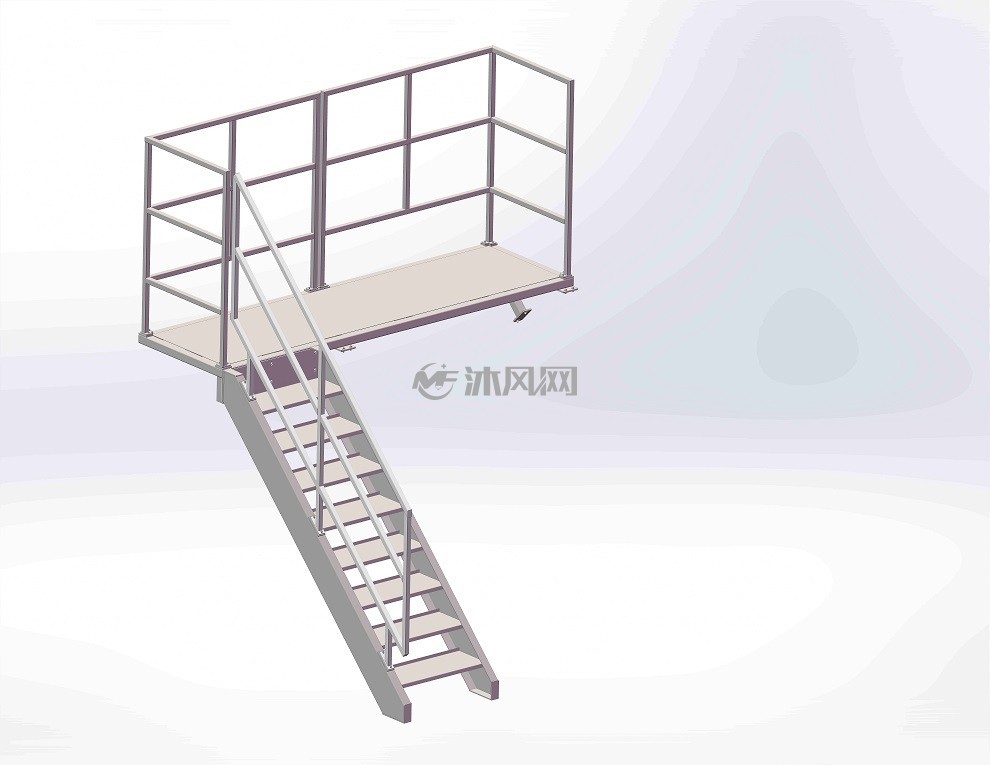

(6/7) 操作维护爬架部分

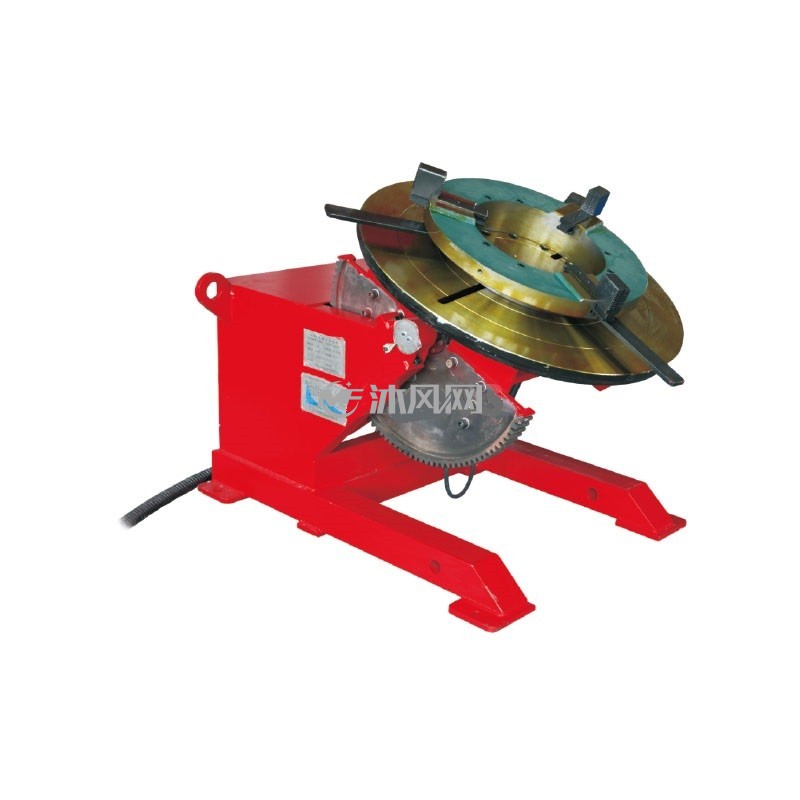

(7/7) 实物图

10吨倾翻变位机本套图纸资料中包含：三维建模、表达清晰，图中设备均是１:1矢量图，该装置为焊接辅助设备，完全验证机！是专注此方面的工程师和业务经理们的必备资料，欢迎各位金主下载赐教！变位机是专用焊接辅助设备，适用于回转工作的焊接变位，以得到理想的加工位置和焊接速度。可与操作机、焊机配套使用，组成自动焊接中心，也可用于手工作业时的工件变位。工作台回转采用变频器无级调速，调速精度高。遥控盒可实现对工作台的远程操作，也可与操作机、焊接机控制系统相连，实现联动操作。焊接变位机一般由工作台回转机构和翻转机构组成，通过工作台的升降，翻转和回转使固定在工作台上的工件达到所需的焊接，装配角度，工作台回转为变频无级调速，可得到满意的焊接速度。变位机系列工装可用于各种自动焊或手工焊，实现管管对接、管端面焊接及各种轴类、盘类、筒体等多种焊接形式，具有结构紧凑，造型美观，质量轻，操作方便等优点，为压力容器、冶金、电力、化工机械、金属结构等行业理想的焊接辅助设备。性能特点底座等焊接结构件，有效去除焊接应力和防止有效加工的变形；工作台面开设4条或多条T型槽，方便与卡盘等各种夹具连接；安装有弹压式导电装置，接触可靠，焊接地线由此接入设备，有效避免焊接电缆的缠绕。工作台回转传动为：交流电机（交流伺服电机）→ 减速机 → 齿轮传动 → 工作台旋转；工作台电动翻转传动为：电磁制动电机 → 双级蜗轮减速机 → 齿轮传动 → 工作台翻转；整个翻转机构具有较强的自锁能力，工件可在任意位置稳定自锁，并设有双限位开关，确保翻转工作时不越位；技术参数技术参数 CFB250 CFB500 CFB1000 CFB2000 CFB3000 CFB10000 最大承载重量（kg） 250 500 1000 2000 3000 10000 翻转速度(rpm) 0.75 0.6 0.33 0.33 0.65 0.33 翻转角度范围(°) 手动0-120 电动0-135 电动0-120 电动0-120 电动0-120 电动0-90 回转速度（rpm） 0.3-5.0 0.13-1.3 0.12-1.2 0.1-1.0 0.05-0.5 0.005-0.25 回转工作台直径(mm) Φ500 Φ800 Φ900 Φ1100 Φ1200 Φ2000 最大偏心距(mm) 50 150 150 150 200 200 最大重心距(mm) 150 200 350 300 300 500

图纸中包含的文件
