农村别墅120平方两层半户型

发布时间：2015-01-22 17:21

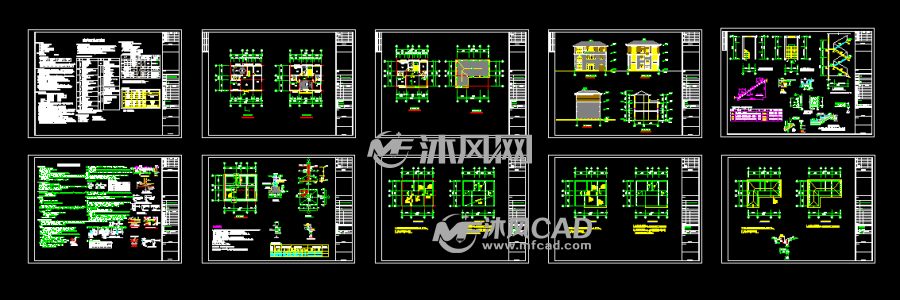

(1/4) 图纸概览
(2/4) 效果图

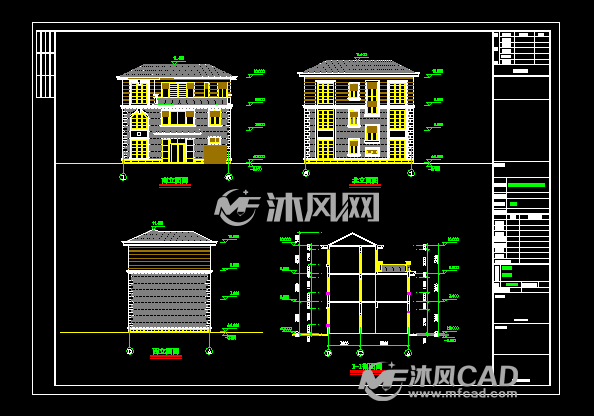

(3/4) 立面图

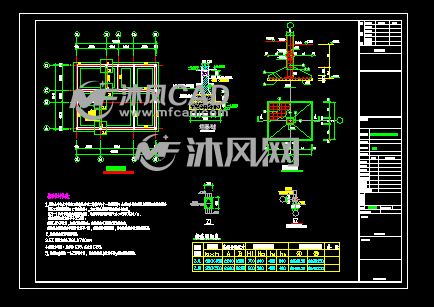

(4/4) 配筋图

退出全屏

本套图纸齐全完整，包含全套平面立面图，建筑门窗，结构配筋图。DWG格式可编辑图纸以及效果图，可直接作为施工参考图纸。建筑层数及高度：三层，建筑高度11.4m。建筑结构形式为框混结构，设计使用年限为50年。本工程抗震设防烈度为少于六度。本工程建筑面积为327m。建筑占地面积为：12.24m*9.84m；建筑层数：两层半；建筑高度：10m（不含屋顶）；坡屋顶；建筑结构：框混结构；图纸目录：建筑设计说明、一层平面图、二层平面图、三层平面图、屋顶平面图、南、北立面图、西立面图、1-1剖面图、楼梯详图；结构：结构设计说明、基础平面图、二层梁平法施工图、二层板平法施工图、三层梁平法施工图、三层板平法施工图、屋顶梁平法施工图、屋顶板平法施工图、效果图等。

图纸中包含的文件

下载之前，如有问题，请 [发表咨询]

立刻下载收藏

图纸ID: 81056

文件大小：697 KB

图纸版本：AutoCAD2004

图纸格式：dwg、jpg

所需积分：20沐风币

发布时间：2015-01-22 17:21

图纸参数：可编辑含参数

图纸分类：独栋别墅

软件分类：

AutoCAD AutoCAD2004

ffdq168

这个设计师很懒，暂时没有留下信息。

0 教程

0 粉丝

0 关注

+关注雇佣TA
