虹吸式滗水器工艺施工图

发布时间：2024-09-20 08:56

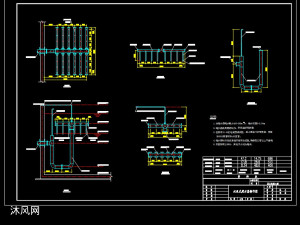

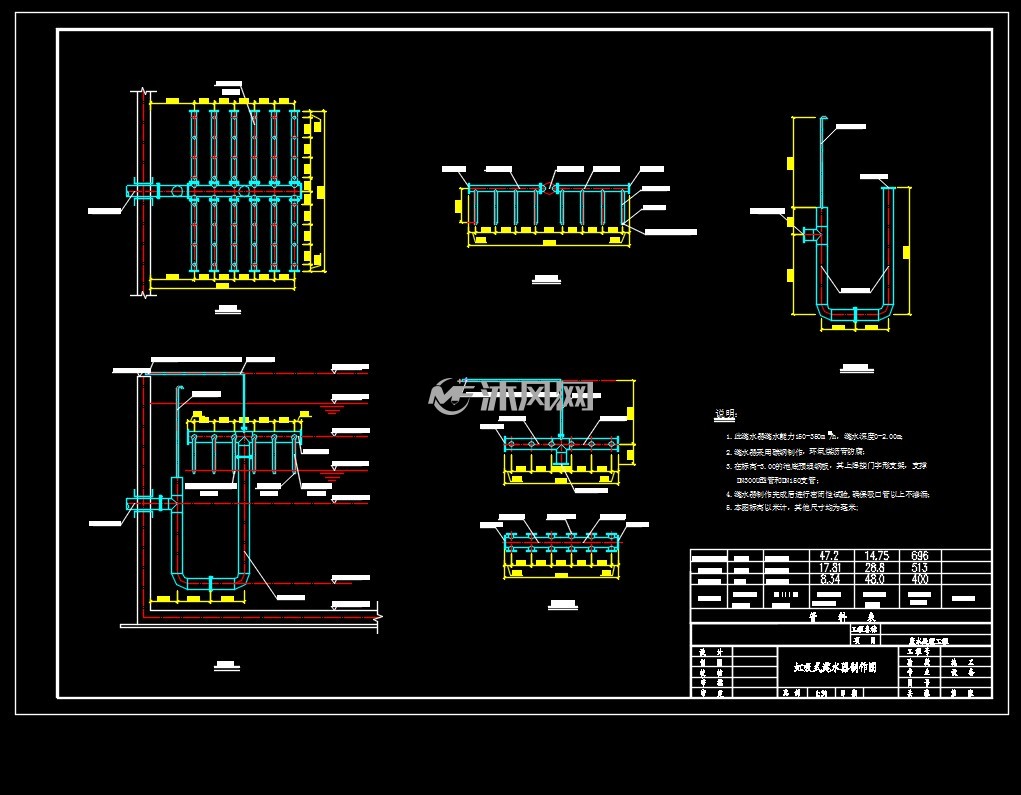

(1/5) 01总图

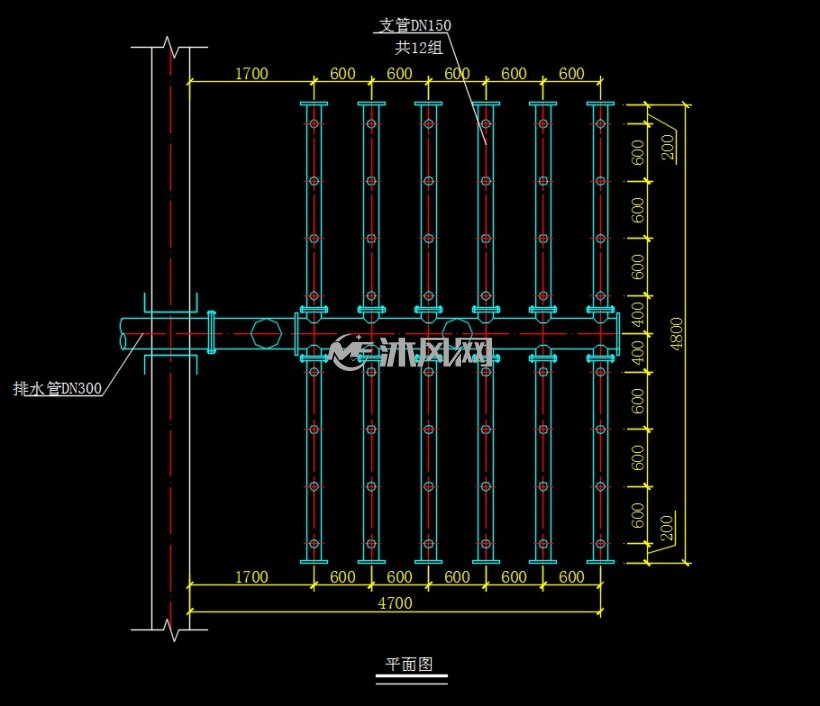

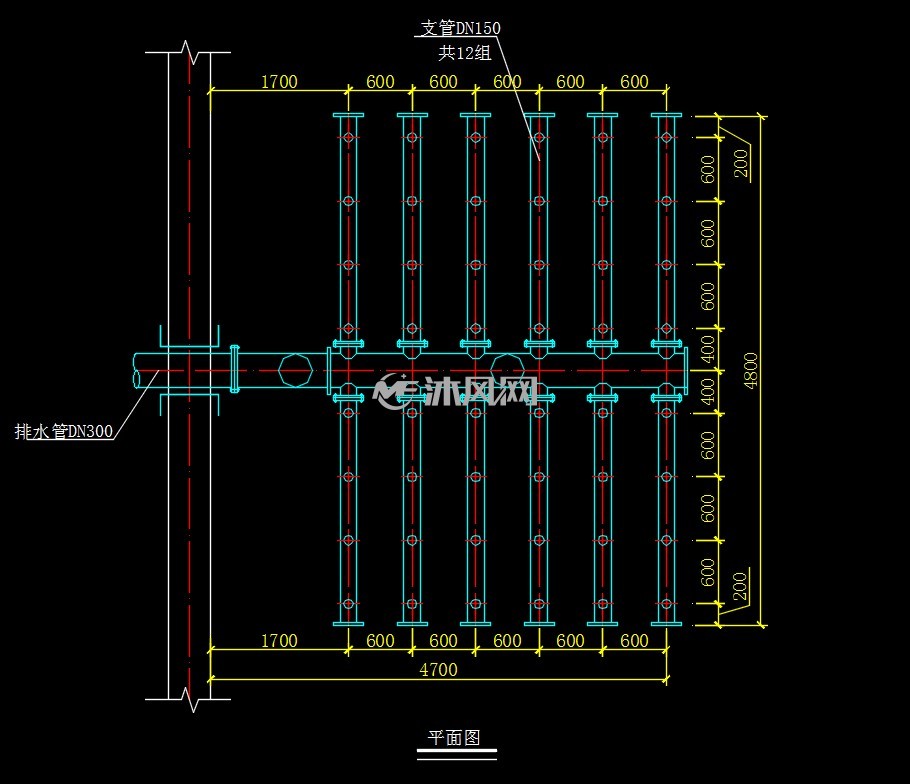

(2/5) 02平面图

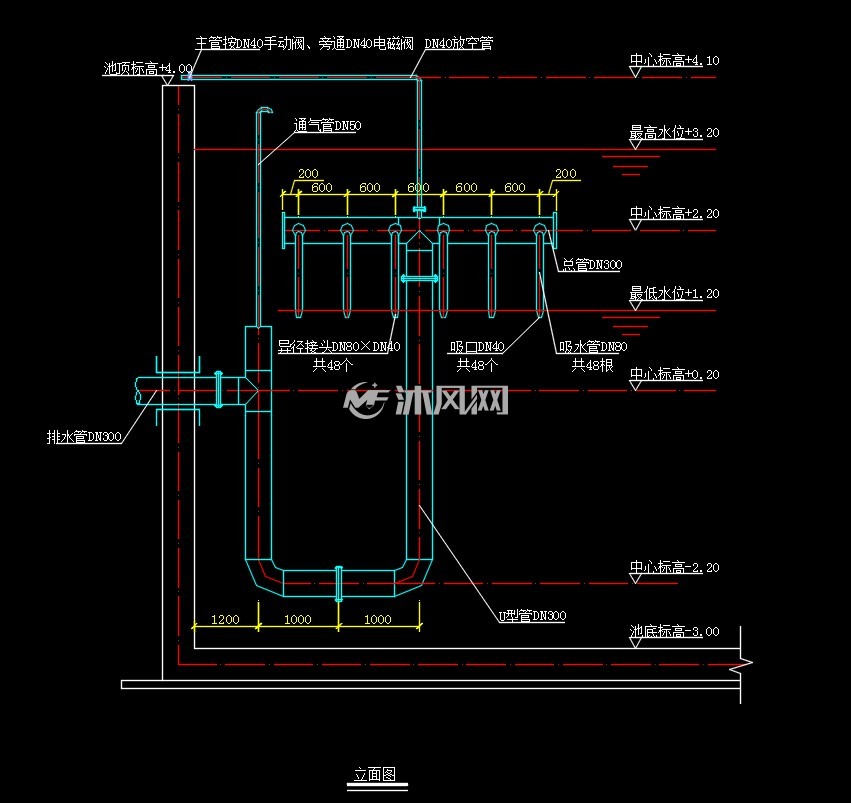

(3/5) 03立面图

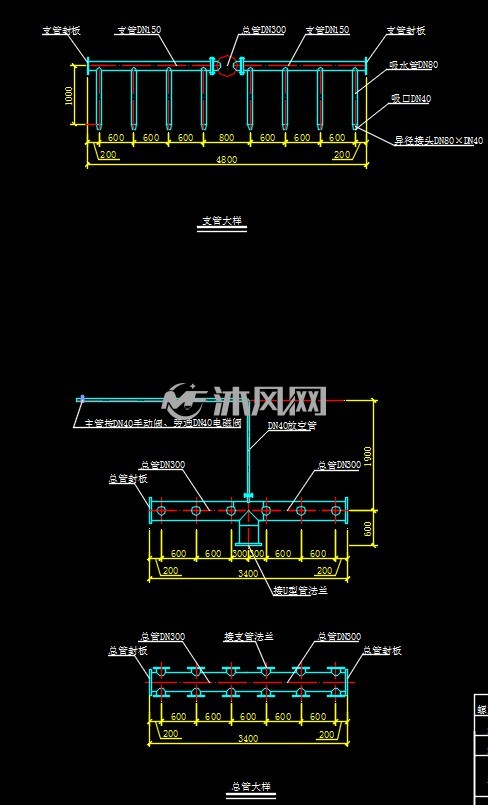

(4/5) 04大样图

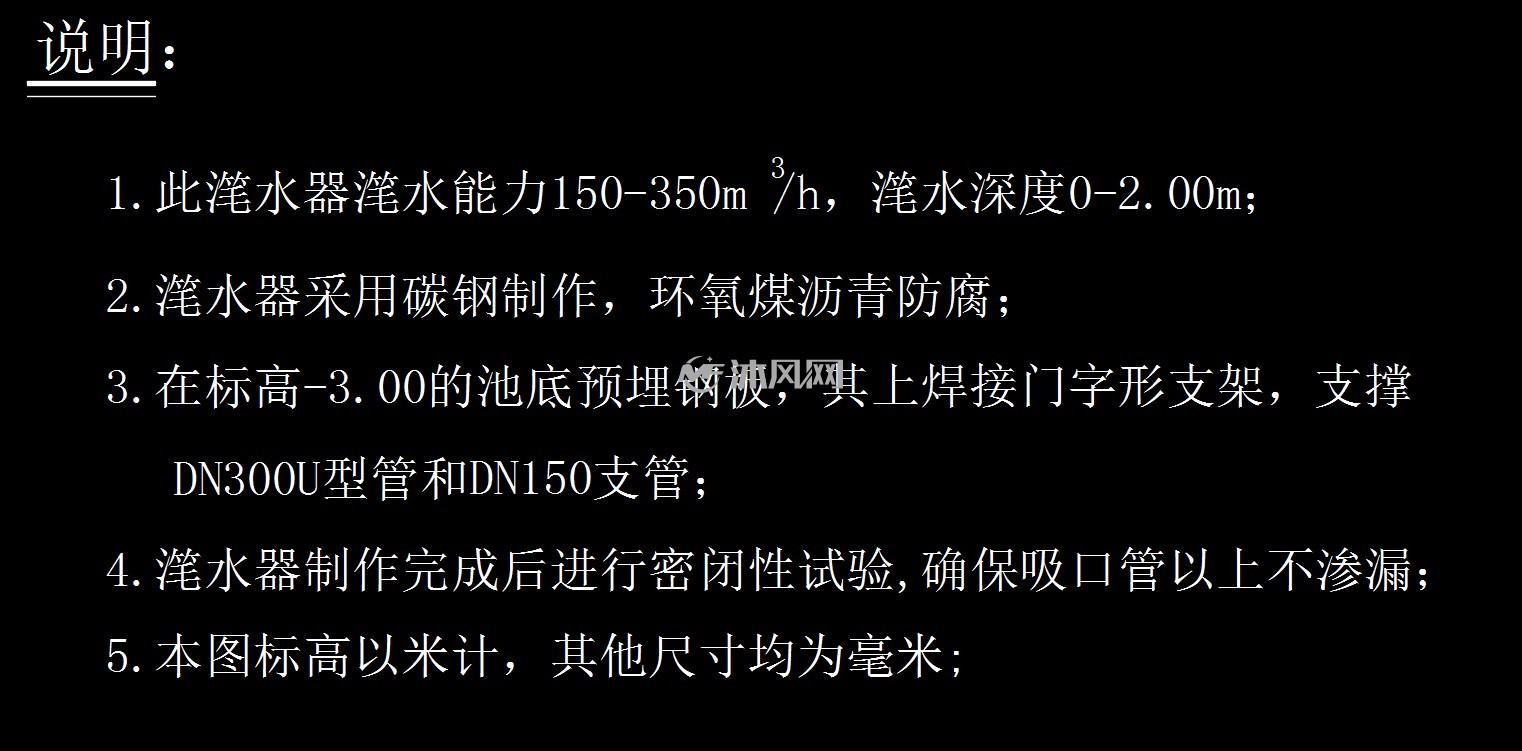

(5/5) 05说明

退出全屏

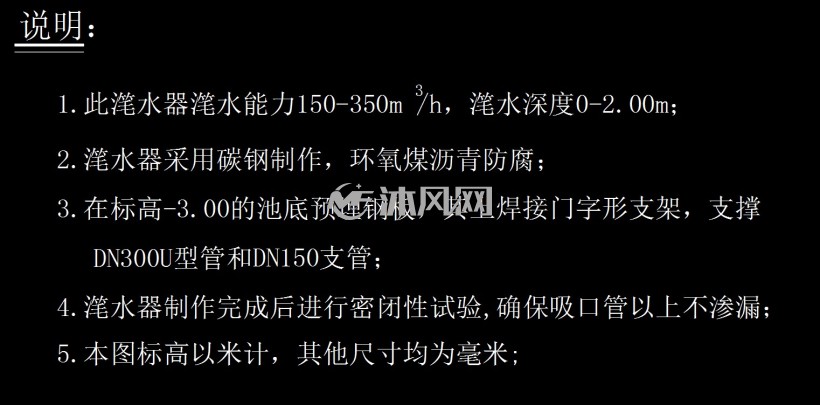

1.此滗水器滗水能力150-350m 3/h，滗水深度0-2.00m；2.滗水器采用碳钢制作，环氧煤沥青防腐；3.在标高-3.00的池底预埋钢板，其上焊接门字形支架，支撑DN300U型管和DN150支管；4.滗水器制作完成后进行密闭性试验,确保吸口管以上不渗漏；

图纸中包含的文件

下载之前，如有问题，请 [发表咨询]

立刻下载收藏

图纸ID: 1655617

文件大小：0.14MB

图纸版本：AutoCAD2004

图纸格式：dwg

所需积分：20沐风币

发布时间：2024-09-20 08:56

图纸参数：可编辑含参数

图纸分类：滗水器

软件分类：

AutoCAD AutoCAD2004
